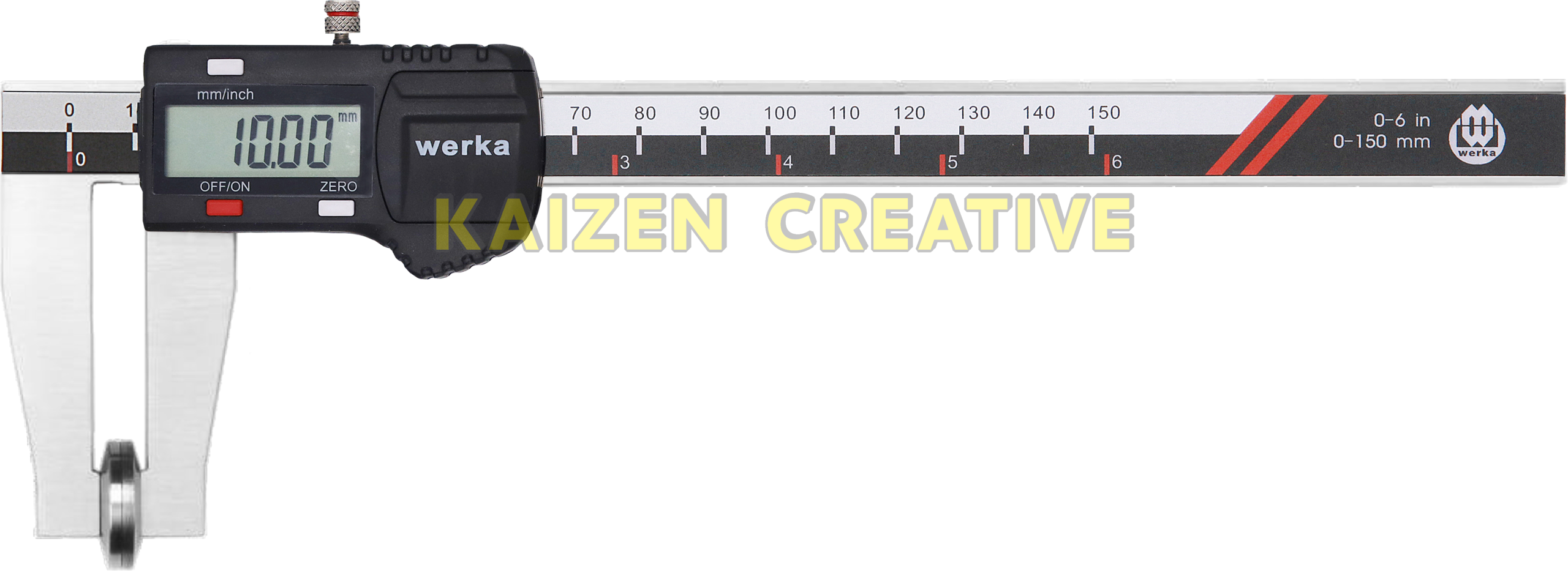

Thước cặp mặt đĩa Werka 2256-150-50 – Tối ưu tiếp xúc

Thước cặp mặt đĩa Werka 2256-150-50 là một dụng cụ rất dễ bị hiểu sai nếu người mua chỉ nhìn mã model. Con số “50” ở cuối tên sản phẩm không được catalog xác định là đường kính mặt đĩa. Theo bảng thông số của WERKA, 50mm là Length of Jaw – chiều dài hàm. Kích thước thực tế của Disk Face không được công bố trên trang catalog này.

Chi tiết tưởng nhỏ nhưng lại ảnh hưởng trực tiếp đến quyết định mua hàng. Nếu người dùng mặc định “2256-150-50 = thước 150mm với đĩa 50mm”, họ có thể đặt hàng dựa trên một thông số mà tài liệu hiện tại không hề xác nhận. Với dụng cụ đo chuyên dụng, hiểu đúng từng con số quan trọng hơn việc chỉ nhìn tên gọi.

Theo catalog, thước cặp mặt đĩa Werka 2256-150-50 thuộc dòng Digital Caliper With Disk Face, được định hướng để đo kích thước ngoài của các bề mặt tiếp xúc đặc biệt. Model có Range 0–150mm, Reading 0.01mm, Length of Jaw 50mm, thân bằng thép không gỉ, fine adjustment roller, ba nút OFF/ON – ZERO – mm/inch và nguồn CR2032.

Điểm tạo nên giá trị riêng của sản phẩm không phải Range 150mm hay màn hình điện tử. Đó là cấu trúc Disk Face ở đầu hàm. Thay vì tập trung tiếp xúc bằng một cạnh hàm thông thường, hình học dạng đĩa tạo ra một kiểu tiếp xúc khác với bề mặt cần kiểm tra. Đây mới là lý do người mua nên cân nhắc model 2256 thay vì một Digital Caliper phổ thông.

Thước cặp mặt đĩa Werka 2256-150-50 – 50mm thực sự là thông số gì?

Hãy bắt đầu bằng chi tiết dễ nhầm nhất.

Tên model là 2256-150-50. Theo bảng catalog:

150 tương ứng model có Range 0–150mm.

50mm được ghi trong cột Length Of Jaw.

Do đó, với tài liệu hiện có, cách diễn giải chắc chắn là thước cặp mặt đĩa Werka 2256-150-50 có hàm dài 50mm.

Catalog không có cột “Disk Diameter” hay “Disk Size”. Vì vậy, không nên tự quảng cáo sản phẩm là “mặt đĩa 50mm”.

Tại sao phân biệt này quan trọng?

Vì người mua dụng cụ đo chuyên dụng thường lựa chọn sản phẩm dựa trên hình học của đầu đo.

Nếu doanh nghiệp cần một mặt đĩa có đường kính cụ thể để phù hợp với chi tiết, phải xác nhận kích thước đó bằng tài liệu bổ sung hoặc thông tin chính thức của đúng model.

Length of Jaw 50mm chỉ cho biết thông số chiều dài hàm theo bảng catalog. Nó không thay thế kích thước mặt đĩa.

Disk Face giải quyết vấn đề gì mà hàm thước thông thường chưa chắc tối ưu?

Catalog mô tả dòng 2256 phù hợp để đo external dimensions of special contact surfaces, tức các kích thước ngoài trên những bề mặt tiếp xúc đặc biệt.

Điểm đáng chú ý nằm ở hai chữ “contact surfaces”.

Trong một phép đo ngoài thông thường, hai hàm của thước cặp tiếp xúc trực tiếp với hai mặt chuẩn. Nếu bề mặt dễ tiếp cận và hình học phù hợp, thước cặp tiêu chuẩn có thể thực hiện tốt công việc.

Nhưng không phải bề mặt nào cũng có hình dạng thích hợp với một cạnh hàm thông thường. Lúc này, cấu trúc Disk Face của thước cặp mặt đĩa Werka 2256-150-50 tạo ra một kiểu hình học tiếp xúc khác.

Cần lưu ý: điều đó không có nghĩa mặt đĩa tự động làm kết quả chính xác hơn. Disk Face thay đổi cách dụng cụ tiếp xúc với chi tiết; năng lực đo vẫn phải được đánh giá bằng các thông số kỹ thuật phù hợp.

Disk Face khác gì Large Measuring Face của dòng 2255?

Hai dòng đều liên quan tới bề mặt tiếp xúc đặc biệt nhưng hình học không giống nhau.

Dòng 2255 trước đó sử dụng Large Measuring Face dạng mặt đo lớn.

Dòng 2256 lại được WERKA gọi là Digital Caliper With Disk Face và hình catalog thể hiện phần tiếp xúc dạng đĩa ở đầu hàm.

Không nên dùng bảng này để kết luận một loại tốt hơn loại kia. Đây là các cấu hình phục vụ những hình học đo khác nhau.

Thông số kỹ thuật thước cặp mặt đĩa Werka 2256-150-50

Ba thông số catalog chưa cung cấp – và không nên tự đoán

Một bài giới thiệu dụng cụ đo tốt không chỉ cần nói sản phẩm có gì. Nó cũng cần chỉ rõ tài liệu hiện tại chưa nói gì.

1. Không có Indication Error

Khác nhiều dòng caliper trước đó, bảng của series 2256 chỉ gồm Art.No., Range, Reading, Length Of Jaw và Barcode.

Catalog này không công bố Indication Error cho thước cặp mặt đĩa Werka 2256-150-50.

Vì vậy, không nên tự viết “sai số ±0.03mm” hay bất kỳ mức sai số nào chỉ vì một model WERKA khác có thông số tương tự.

2. Không có kích thước Disk Face

Trang này không ghi đường kính hoặc kích thước mặt đĩa.

Như đã phân tích ở đầu bài, 50mm là Length of Jaw, không phải Disk Face Diameter.

3. Không có bảng Overall Dimension

Catalog hiện tại cũng không cung cấp L, a, b, c hoặc các kích thước tổng thể khác cho series 2256.

Do đó bài không tự lấy kích thước từ dòng Point Caliper, Blade Caliper hay model khác để lấp vào.

Reading 0.01mm – biết được bước hiển thị nhưng chưa đủ để kết luận Accuracy

Thước cặp mặt đĩa Werka 2256-150-50 có Reading 0.01mm theo catalog.

Điều này cho biết mức giá trị mà màn hình hiển thị.

Tuy nhiên, bởi trang catalog này không công bố Indication Error, không nên biến Reading 0.01mm thành câu “độ chính xác 0.01mm”.

Hai khái niệm không đồng nhất.

Đặc biệt nếu sản phẩm được mua cho QC hoặc dùng để quyết định chi tiết đạt/không đạt, doanh nghiệp nên yêu cầu thêm dữ liệu kỹ thuật cần thiết trước khi xác định năng lực của dụng cụ.

Đây là điểm cần thận trọng hơn các bài trước

Ở nhiều model WERKA trước, catalog có cột Indication Error nên có thể phân tích trực tiếp.

Với series 2256, dữ liệu đó không xuất hiện trên trang bạn cung cấp.

Vì vậy, bài viết ưu tiên tính chính xác của nguồn thay vì tự tạo một con số chỉ để bảng thông số trông đầy đủ hơn.

Hàm dài 50mm – đủ hay thiếu chỉ có chi tiết thực tế mới trả lời được

Length of Jaw của thước cặp mặt đĩa Werka 2256-150-50 là 50mm.

Đây là một trong những thông số cần xem trước khi đặt hàng, đặc biệt nếu bề mặt cần tiếp xúc nằm cách xa mép chi tiết hoặc bị giới hạn bởi hình học xung quanh.

Tuy nhiên, 50mm không nên được diễn giải là “độ sâu đo tối đa 50mm”.

Khả năng tiếp cận còn phụ thuộc vào hình dạng Disk Face, phần hàm, kích thước chi tiết và không gian xung quanh vị trí đo.

Cùng Range 150mm: chọn hàm 50mm hay 100mm?

Đây là phần đáng chú ý nhất khi so hai model đầu tiên trong series.

Cả hai cùng Range 150mm và Reading 0.01mm.

Khác biệt được bảng catalog thể hiện rõ nhất là Length of Jaw.

Thước cặp mặt đĩa Werka 2256-150-50 sử dụng hàm 50mm.

2256-150-100 sử dụng hàm dài 100mm.

Chọn 50mm khi nào?

Khi vị trí cần tiếp xúc không yêu cầu độ vươn lớn và hàm 50mm đã đáp ứng được hình học chi tiết.

Không có lý do để mặc định bản 100mm tốt hơn chỉ vì hàm dài gấp đôi.

Chọn 100mm khi nào?

Khi bề mặt cần kiểm tra nằm xa hơn và cấu hình hàm dài thực sự cần thiết để Disk Face tới đúng vị trí.

Quyết định này nên dựa trên bản vẽ hoặc chi tiết thực tế, không dựa trên tâm lý “dài hơn để dự phòng”.

Toàn bộ series 2256 – Range và chiều dài hàm không tăng theo cùng một công thức

Bảng này cho thấy một điều thú vị: model 150mm có cả cấu hình hàm 50mm và 100mm, trong khi bản 200mm sử dụng hàm 80mm.

Điều đó cho thấy Range và Length of Jaw là hai tiêu chí cần đánh giá riêng.

Không thể suy luận rằng cứ Range lớn hơn thì hàm luôn dài hơn theo tỷ lệ cố định.

Fine adjustment roller – Disk Face càng đặc biệt càng cần kiểm soát bước tiếp xúc cuối

Catalog trang bị fine adjustment roller cho dòng sản phẩm.

Khi hai mặt đo còn cách xa chi tiết, người vận hành có thể di chuyển con trượt nhanh.

Khi Disk Face tiến sát bề mặt cần đo, thao tác chậm giúp kiểm soát vị trí tốt hơn và giảm tình trạng vượt quá điểm tiếp xúc rồi phải điều chỉnh ngược lại.

Trên thước cặp mặt đĩa Werka 2256-150-50, fine adjustment roller nên được xem là công cụ hỗ trợ kiểm soát chuyển động chứ không phải cơ cấu tạo thêm lực đo.

Đừng dùng chỉnh tinh để ép đĩa vào bề mặt

Mục tiêu là đạt trạng thái tiếp xúc phù hợp.

Nếu hình học đặt thước đang sai, lực lớn hơn không thể biến phép đo thành đúng.

Người dùng nên điều chỉnh lại vị trí trước khi đọc kết quả.

Ba nút cơ bản – ít thao tác điện tử, tập trung nhiều hơn vào bề mặt đo

OFF/ON: bật và tắt thiết bị.

ZERO: thiết lập lại giá trị hiển thị theo nhu cầu thao tác.

mm/inch: chuyển đổi đơn vị.

Thước cặp mặt đĩa Werka 2256-150-50 không sử dụng hệ nút PRE+/PRE- như một số dòng chuyên rãnh trước đó. Giao diện ba nút tương đối trực tiếp.

Điều người vận hành cần tập trung nhiều hơn là hình học tiếp xúc của hai Disk Face với bề mặt cần kiểm tra.

4 câu hỏi mua hàng quan trọng hơn việc hỏi “model nào lớn nhất?”

1. Chi tiết có nằm trong 150mm không?

Nếu toàn bộ kích thước cần đo nằm trong Range, bản 150mm đã đáp ứng tiêu chí phạm vi.

2. Bề mặt có thực sự cần Disk Face không?

Nếu Digital Caliper thông thường đã tiếp xúc tốt và ổn định, cấu hình Disk Face có thể không cần thiết.

3. Hàm 50mm có tới đúng vị trí không?

Nếu chưa đủ, cần xem 2256-150-100 hoặc model khác thay vì cố nghiêng dụng cụ.

4. Quy trình có cần thông số sai số cụ thể không?

Nếu có, catalog hiện tại chưa đủ dữ liệu để xác nhận. Doanh nghiệp nên kiểm tra thêm tài liệu kỹ thuật của đúng model trước khi phê duyệt dụng cụ cho QC.

Thước cặp mặt đĩa Werka 2256-150-50 phù hợp với ai?

Xưởng cơ khí: khi thường xuyên gặp bề mặt ngoài đặc biệt mà hàm thước thông thường chưa tạo được kiểu tiếp xúc phù hợp.

Kỹ thuật viên kiểm tra: khi cần một Digital Caliper với Disk Face và Range 150mm.

Bộ phận bảo trì: khi phải kiểm tra kích thước ngoài trên phụ tùng có hình học bề mặt đặc biệt.

Phòng dụng cụ đo: thước cặp mặt đĩa Werka 2256-150-50 có thể đóng vai trò cấu hình chuyên biệt bên cạnh Point Caliper, Blade Caliper, Offset Caliper và thước cặp thông thường.

QC: có thể cân nhắc về hình học, nhưng nếu quy trình yêu cầu xác nhận sai số chỉ thị cụ thể thì cần bổ sung dữ liệu hãng vì trang catalog hiện tại không công bố Indication Error.

Khi nào Disk Face trở thành mua dư?

Nếu bề mặt ngoài rộng, phẳng và hàm tiêu chuẩn đã tiếp xúc ổn định, một Digital Caliper thông thường có thể đơn giản hơn.

Nếu vị trí đo nằm trong rãnh rất hẹp, Blade Caliper có thể cần được xem xét.

Nếu bề mặt tiếp xúc chỉ là một vị trí nhỏ, Point Caliper có thể phù hợp với hình học đó hơn.

Nếu hai mặt nằm khác cao độ, Offset Caliper lại giải quyết một bài toán khác.

Và nếu Range thường xuyên vượt 150mm, thước cặp mặt đĩa Werka 2256-150-50 không còn phù hợp dù Disk Face đúng với bề mặt.

Cách đo với Disk Face – bề mặt tiếp xúc đúng trước, màn hình đọc sau

1. Xác định hai bề mặt chuẩn. Biết rõ vị trí cần tiếp xúc trước khi đặt dụng cụ.
2. Làm sạch bề mặt. Loại bỏ bụi, dầu, mạt hoặc ba via có thể nằm giữa Disk Face và chi tiết.
3. Kiểm tra ZERO. Xác nhận trạng thái màn hình trước khi bắt đầu một loạt phép đo.
4. Đưa hai mặt đĩa tới đúng vị trí. Không để phần hàm khác chạm vật liệu trước.
5. Giữ thước đúng phương. Không nghiêng dụng cụ chỉ để tạo tiếp xúc.
6. Sử dụng fine adjustment ở bước cuối. Điều chỉnh chậm tới trạng thái tiếp xúc ổn định.
7. Đánh giá kết quả theo quy trình. Nếu dùng cho QC, cần có đủ dữ liệu kỹ thuật về sai số trước khi quyết định đạt/không đạt.

Reading 0.01mm chỉ có ý nghĩa khi thước cặp mặt đĩa Werka 2256-150-50 được đặt đúng và hai Disk Face tiếp xúc đúng bề mặt chuẩn.

Bảo quản Disk Face – đừng để chính mặt đo trở thành nguồn sai lệch

Sau khi sử dụng, nên lau sạch hai mặt tiếp xúc, phần hàm, thanh thước và khu vực fine adjustment roller.

Không để thước cặp mặt đĩa Werka 2256-150-50 chung với búa, kìm, cờ lê hoặc các vật nặng có thể va trực tiếp vào Disk Face.

Không sử dụng mặt đĩa để cạy, ép hoặc giữ chi tiết.

Pin CR2032 nên được kiểm tra khi màn hình yếu hoặc thiết bị hoạt động không ổn định.

Khi không sử dụng, cất sản phẩm trở lại hộp nhựa đi kèm.

Câu hỏi thường gặp về thước cặp mặt đĩa Werka 2256-150-50

Werka 2256-150-50 là loại thước gì?

Catalog gọi sản phẩm là Digital Caliper With Disk Face, phù hợp để đo kích thước ngoài của các bề mặt tiếp xúc đặc biệt.

Range của 2256-150-50 bao nhiêu?

Thước cặp mặt đĩa Werka 2256-150-50 có Range 0–150mm.

Reading của model là bao nhiêu?

Reading theo catalog là 0.01mm.

50mm có phải đường kính mặt đĩa không?

Không có cơ sở để kết luận như vậy từ catalog này. 50mm được ghi ở cột Length Of Jaw, tức chiều dài hàm.

Đường kính Disk Face bao nhiêu?

Trang catalog bạn cung cấp không công bố kích thước đường kính mặt đĩa.

Sai số chỉ thị của 2256-150-50 bao nhiêu?

Catalog hiện tại không có cột Indication Error, vì vậy không nên tự gán một mức sai số cho model.

Có fine adjustment roller không?

Có. Catalog ghi sản phẩm được trang bị fine adjustment roller.

Có ZERO và đổi mm/inch không?

Có. Ba nút chức năng là OFF/ON, ZERO và mm/inch.

Sản phẩm dùng pin gì?

Catalog ghi pin CR2032.

2256-150-50 khác 2256-150-100 thế nào?

Hai model cùng Range 0–150mm và Reading 0.01mm. Bản 2256-150-50 có Length of Jaw 50mm, trong khi 2256-150-100 có Length of Jaw 100mm.

Có nên chọn bản hàm 100mm để dự phòng không?

Chỉ nên chọn khi chi tiết thực tế yêu cầu độ vươn lớn hơn. Hàm dài hơn không tự động làm phép đo tốt hơn.

Có phù hợp cho QC không?

Về hình học có thể phù hợp với bề mặt tiếp xúc đặc biệt, nhưng nếu quy trình QC yêu cầu xác nhận Indication Error thì cần bổ sung tài liệu kỹ thuật vì trang catalog này chưa công bố thông số đó.

Thước cặp mặt đĩa Werka 2256-150-50 – đừng mua vì số 50, hãy mua vì đúng bề mặt

Thước cặp mặt đĩa Werka 2256-150-50 có Range 0–150mm, Reading 0.01mm, Length of Jaw 50mm, thân thép không gỉ, fine adjustment roller, ba nút OFF/ON – ZERO – mm/inch và sử dụng pin CR2032.

Nhưng điểm quan trọng nhất của bài này không phải danh sách thông số. Đó là việc hiểu đúng model.

50mm là Length of Jaw, không phải kích thước Disk Face được catalog công bố. Đồng thời trang tài liệu hiện tại cũng không nêu Indication Error hay Overall Dimension. Những thông số chưa có không nên được tự điền chỉ để nội dung trông đầy đủ hơn.

Lý do thực sự để lựa chọn model nằm ở cấu trúc Disk Face. Nếu bề mặt cần kiểm tra là một special contact surface và kiểu tiếp xúc dạng đĩa phù hợp hơn hàm tiêu chuẩn, thước cặp mặt đĩa Werka 2256-150-50 mới phát huy đúng giá trị.

Nếu 150mm đủ Range và hàm 50mm tới được đúng vị trí, không nhất thiết phải chọn hàm 100mm. Nếu bề mặt không cần Disk Face, một thước cặp phổ thông có thể hợp lý hơn.

Đây là cách chọn dụng cụ đo chuyên dụng ít rủi ro nhất: không mua theo con số lớn nhất, không đoán ý nghĩa model và không bổ sung thông số mà catalog chưa xác nhận. Hãy chọn đúng hình học tiếp xúc của chi tiết.

Đối với các phép đo ngoài cơ bản không cần Disk Face, người dùng có thể tham khảo nhóm thước cặp cơ khí dùng cho các phép đo phổ thông. Các dòng dụng cụ đo khác có thể tham khảo tại WERKA.
