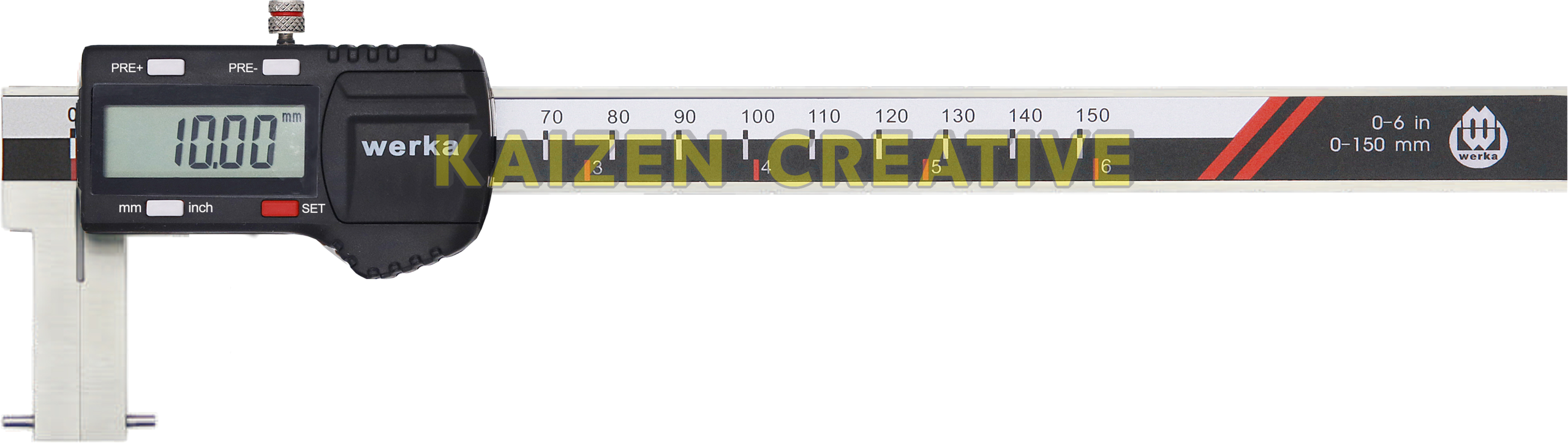

Thước cặp rãnh trong Werka 2251-150-34C – Hàm 34mm tối ưu

Thước cặp rãnh trong Werka 2251-150-34C là một dụng cụ mà người mua rất dễ chọn sai nếu chỉ nhìn thấy chữ “150mm”. Con số lớn nhất đúng là 150mm, nhưng model này không bắt đầu từ 0mm mà có Range 20–150mm. Đồng thời phần hàm chuyên dụng có chiều dài 34mm. Hai thông số này mới thực sự quyết định thước có phù hợp với rãnh hoặc đường kính trong của chi tiết hay không.

Theo catalog, thước cặp rãnh trong Werka 2251-150-34C được thiết kế để đo các đường kính trong đặc biệt và kích thước rãnh trong đặc biệt. Sản phẩm có Reading 0.01mm, Indication Error ±0.04mm, thân thép không gỉ, fine adjustment roller và cụm bốn nút SET, mm/inch, PRE+ và PRE-. Giá trị Preset có thể được thiết lập thông qua PRE+ và PRE-.

Điểm hay của model này không nằm ở việc cố biến nó thành một chiếc thước dùng cho tất cả mọi phép đo. Ngược lại, 2251-150-34C có giá trị khi người dùng biết chính xác mình đang cần đo một bề mặt nằm bên trong, có hình học rãnh đặc biệt và yêu cầu loại hàm chuyên dụng để tiếp xúc đúng vị trí.

Vì vậy, trước khi hỏi “150mm có đủ không?”, người mua nên trả lời hai câu hỏi khác: đường kính hoặc khoảng mở nhỏ nhất có lớn hơn 20mm hay không, và hàm 34mm có tiếp cận được đúng rãnh cần đo hay không?

Thước cặp rãnh trong Werka 2251-150-34C – 150mm chưa phải con số quan trọng nhất

Với thước cặp thông thường, người mua thường nhìn vào giá trị tối đa trước: 150mm, 200mm hay 300mm. Cách chọn đó tương đối hợp lý khi hình học hàm gần như giống nhau.

Nhưng với một Digital Caliper For Inside Grooves, cách suy nghĩ nên khác.

Thước cặp rãnh trong Werka 2251-150-34C có Range 20–150mm. Điều này đồng nghĩa 20mm là giới hạn thấp của khoảng đo catalog. Nếu kích thước cần kiểm tra nhỏ hơn 20mm, việc model có khả năng lên tới 150mm cũng không giải quyết được vấn đề.

Đây chính là lỗi mua hàng khá dễ gặp: nhìn thấy 150mm và mặc định sản phẩm “đo từ 0 đến 150mm” giống một Digital Caliper phổ thông.

Tại sao Range bắt đầu từ 20mm đáng quan tâm?

Hình học của hàm chuyên dụng tạo ra giới hạn riêng cho phép đo trong. Vì vậy catalog công bố Range cụ thể là 20–150mm thay vì 0–150mm.

Nếu chi tiết có kích thước rãnh hoặc đường kính trong khoảng 22mm, 35mm, 80mm hay 120mm và hình học hàm có thể tiếp cận đúng vị trí, model nằm trong Range.

Nếu kích thước cần đo là 18mm, thước cặp rãnh trong Werka 2251-150-34C không nằm trong phạm vi được catalog công bố.

Rãnh nằm bên trong: vấn đề không phải nhìn thấy, mà là chạm đúng bề mặt

Trong thực tế gia công, một rãnh bên trong có thể hoàn toàn nhìn thấy bằng mắt nhưng vẫn khó kiểm tra bằng thước cặp tiêu chuẩn.

Lý do nằm ở hình học của chi tiết. Bề mặt cần đo có thể nằm sau một thành, nằm sâu hơn miệng lỗ hoặc có khoảng không chỉ phù hợp với đầu đo có hình dạng nhất định.

Khi đó, nếu người sử dụng cố nghiêng thước hoặc đặt mặt đo lệch khỏi phương cần kiểm tra chỉ để tiếp xúc được rãnh, kết quả hiển thị có thể không còn đại diện đúng kích thước mong muốn.

Thước cặp rãnh trong Werka 2251-150-34C được phát triển cho nhóm bài toán như vậy: special inner diameters và special inner groove sizes theo mô tả của catalog.

Dụng cụ chuyên dụng có giá trị khi nó loại bỏ thao tác “đo chế”

Một phép đo tốt không nên bắt đầu bằng câu “thử nghiêng thước xem có tới không”. Nếu hình học chi tiết yêu cầu một dạng hàm chuyên dụng, việc sử dụng đúng loại thước thường hợp lý hơn việc cố biến một dụng cụ phổ thông thành dụng cụ chuyên rãnh.

Đây cũng là lý do 2251-150-34C không nên được đánh giá chỉ dựa trên việc nó có màn hình điện tử hay Reading 0.01mm.

Hàm 34mm – đủ gọn hay quá ngắn phụ thuộc hoàn toàn vào chi tiết của bạn

Catalog công bố Length of Jaw của thước cặp rãnh trong Werka 2251-150-34C là 34mm.

Nhưng cần tránh một cách diễn giải sai: 34mm là chiều dài hàm theo bảng thông số, không đồng nghĩa mọi rãnh sâu tới 34mm đều chắc chắn đo được.

Khả năng tiếp cận còn phụ thuộc vào đường kính miệng, hình dạng thành, bậc bên trong, vị trí rãnh và cách phần hàm đi vào chi tiết.

Khi nào bản 34C trở nên hợp lý?

Nếu vị trí rãnh không nằm quá sâu, Range 20–150mm phù hợp và hình học của hàm 34mm có thể tiếp xúc đúng hai bề mặt cần kiểm tra, bản 34C là một lựa chọn gọn.

Ngược lại, nếu vị trí rãnh nằm sâu hơn và người dùng cần phần hàm dài hơn, bản 2251-150-44C với Length of Jaw 44mm đáng xem xét hơn.

Đừng mua hàm dài hơn nếu không thực sự cần

Trong dụng cụ đo chuyên dụng, “dài hơn” không phải lúc nào cũng đồng nghĩa “tốt hơn”. Hàm dài hơn có thể phục vụ vị trí sâu hơn nhưng cũng cần phù hợp với không gian của chi tiết.

Nếu 34mm đã đủ cho công việc, thước cặp rãnh trong Werka 2251-150-34C giúp người mua tránh chọn dư cấu hình.

Thông số kỹ thuật thước cặp rãnh trong Werka 2251-150-34C

Bảng kích thước tổng thể – phần nên đối chiếu trực tiếp với bản vẽ chi tiết

Bảng này đặc biệt quan trọng với thước cặp rãnh trong Werka 2251-150-34C vì đây là dụng cụ có hình học hàm chuyên dụng.

Catalog ký hiệu các kích thước L, a, b, c, d, e và Φ trên bản vẽ. Thay vì tự diễn giải sai ý nghĩa từng ký hiệu, người mua nên dùng chính bản vẽ này để đối chiếu với không gian thực tế của chi tiết.

Ví dụ, nếu rãnh nằm sau một phần thành có kích thước khiến đầu đo không thể đi qua, việc Range 20–150mm vẫn không đảm bảo thước sử dụng được.

Đây chính là lý do với dụng cụ đo chuyên dụng, bản vẽ hàm quan trọng gần ngang bảng Range.

Reading 0.01mm, sai số ±0.04mm – đừng gọi nhầm là “chính xác 0.01mm”

Thước cặp rãnh trong Werka 2251-150-34C có Reading 0.01mm.

Đây là độ chia hay mức giá trị mà màn hình hiển thị.

Indication Error của model là ±0.04mm.

Vì vậy, cách mô tả đúng là:

Độ chia 0.01mm – sai số chỉ thị ±0.04mm.

Không nên viết “độ chính xác 0.01mm” chỉ vì màn hình có hai chữ số sau dấu thập phân.

Tại sao QC phải quan tâm nhiều hơn tới ±0.04mm?

Nếu kích thước rãnh liên quan tới vòng chặn, bạc, chi tiết lắp ghép hoặc một vị trí chức năng, việc quyết định đạt hay không đạt phải dựa trên yêu cầu dung sai thực tế.

Trong trường hợp đó, người phụ trách cần đánh giá Indication Error của dụng cụ thay vì chỉ nhìn Reading.

Nếu dung sai yêu cầu quá chặt so với khả năng của thước cặp rãnh trong Werka 2251-150-34C, cần lựa chọn phương tiện đo phù hợp hơn.

Fine adjustment roller – hữu ích nhất ở vài milimet cuối trước khi chạm rãnh

Catalog trang bị sản phẩm fine adjustment roller.

Với một thước chuyên đo bên trong, chi tiết này đáng giá vì người dùng không phải lúc nào cũng nhìn rõ quá trình hai mặt đo tiếp xúc với bề mặt rãnh.

Khi khoảng cách còn lớn, con trượt có thể được dịch chuyển nhanh. Nhưng khi mặt đo đã tiến gần vị trí cần kiểm tra, fine adjustment roller giúp người sử dụng điều khiển bước tiếp cận có chủ đích hơn.

Chỉnh tinh không đồng nghĩa ép mạnh

Đây là nguyên tắc cần giữ.

Con lăn giúp kiểm soát vị trí, không phải tăng lực ép. Khi bề mặt đã tiếp xúc ổn định, dùng lực thêm không khiến thước cặp rãnh trong Werka 2251-150-34C chính xác hơn.

PRE+ và PRE- – tại sao một thước đo rãnh lại cần Preset?

Cụm điều khiển của model gồm SET, mm/inch, PRE+ và PRE-.

Catalog ghi rõ các giá trị Preset có thể được đặt thông qua PRE+ và PRE-.

Điều này giúp thước cặp rãnh trong Werka 2251-150-34C có cách làm việc khác Digital Caliper cơ bản chỉ có ON/OFF và ZERO.

Trong những quy trình có giá trị tham chiếu hoặc cần thiết lập trước một giá trị phù hợp với phương pháp đo, khả năng Preset trở thành một tính năng đáng quan tâm.

Không tự đoán cách vận hành PRE+ và PRE-

Catalog chỉ xác nhận chức năng Preset và tên các nút. Nó không cung cấp đầy đủ trình tự thao tác trong hình bạn gửi.

Vì vậy, khi sử dụng thực tế nên thực hiện đúng theo manual của model thay vì tự suy đoán tổ hợp phím.

2251-150-34C hay 2251-150-44C – thêm 10mm hàm đổi lại điều gì?

Chọn 34C khi nào?

Chọn thước cặp rãnh trong Werka 2251-150-34C nếu cần phạm vi bắt đầu từ 20mm và hàm 34mm đã đủ tiếp cận vị trí đo.

Đây là lợi thế đáng chú ý: bản 34C có thể bắt đầu từ 20mm, trong khi bản 44C bắt đầu từ 25mm.

Chọn 44C khi nào?

Nếu rãnh nằm sâu hơn và cần thêm 10mm chiều dài hàm, bản 44C đáng cân nhắc hơn, miễn là kích thước cần đo không nhỏ hơn Range tối thiểu 25mm.

Đây là một trade-off rất rõ: hàm dài hơn nhưng Range tối thiểu cũng thay đổi.

6 model cùng series – chọn theo ba thứ: đường kính nhỏ nhất, Range lớn nhất và chiều dài hàm

Bảng này cho thấy một điều rất rõ: model lớn hơn không chỉ tăng Range; chiều dài hàm và đôi khi cả Range tối thiểu cũng thay đổi.

Ví dụ, người cần đo từ 20mm nhưng Range tối đa 200mm có thể xem 2251-200-35C. Người cần hàm dài hơn có thể chuyển sang 2251-200-45C nhưng Range bắt đầu từ 25mm.

Với bản 300mm, Indication Error tăng lên ±0.05mm theo catalog. Vì vậy không nên mặc định 300mm là phiên bản “cao hơn” về mọi mặt.

Ai thực sự nên chọn thước cặp rãnh trong Werka 2251-150-34C?

Thợ tiện: khi thường xuyên phải kiểm tra rãnh hoặc bề mặt trong sau gia công.

Xưởng cơ khí chính xác: khi hình học của chi tiết khiến hàm đo trong tiêu chuẩn khó tiếp xúc đúng vị trí.

Nhân viên QC: khi Range 20–150mm, hình học hàm 34mm và Indication Error ±0.04mm phù hợp với yêu cầu kiểm tra.

Kỹ thuật bảo trì: khi cần xác định kích thước rãnh hoặc đường kính trong đặc biệt trên phụ tùng.

Doanh nghiệp có nhóm sản phẩm lặp lại: nếu phần lớn chi tiết có cùng kiểu rãnh, một dụng cụ chuyên trách có thể thuận tiện hơn việc mỗi lần lại tìm cách đo gián tiếp.

Khi nào không nên mua 2251-150-34C dù thông số nhìn rất hợp?

Khi kích thước nhỏ hơn 20mm: model nằm ngoài Range catalog.

Khi rãnh quá sâu so với hình học hàm: cần xem model hàm dài hơn.

Khi chỉ cần đo ngoài: mua một Inside Groove Caliper sẽ không tận dụng đúng cấu tạo chuyên dụng.

Khi dung sai quá chặt: nếu ±0.04mm không đáp ứng yêu cầu, cần phương tiện đo khác.

Khi chỉ cần phép đo trong thông thường: một Digital Caliper tiêu chuẩn có thể đơn giản hơn.

Điểm quan trọng là thước cặp rãnh trong Werka 2251-150-34C không phải sản phẩm tốt nhất cho mọi người. Nó tốt khi vấn đề của người sử dụng trùng đúng với hình học mà nó được thiết kế để giải quyết.

5 sai lầm khiến mua đúng model nhưng vẫn không đo được rãnh

Sai lầm 1 – nghĩ Range là 0–150mm: catalog ghi rõ 20–150mm.

Sai lầm 2 – xem 34mm là độ sâu đo tuyệt đối: đây là Length of Jaw, không phải cam kết mọi rãnh sâu 34mm đều đo được.

Sai lầm 3 – bỏ qua bản vẽ hình học: kích thước b, c, d, e và Φ có thể quyết định đầu đo có đi vào được vị trí cần thiết hay không.

Sai lầm 4 – gọi Reading 0.01mm là Accuracy: Indication Error thực tế theo catalog là ±0.04mm.

Sai lầm 5 – mua 44C chỉ vì hàm dài hơn: bản 44C có Range tối thiểu 25mm, không phải 20mm.

Cách dùng Werka 2251-150-34C để hàm chuyên dụng phát huy đúng giá trị

Xác định đúng hai bề mặt cần đo: trước khi đưa hàm vào chi tiết, phải biết chính xác rãnh hoặc đường kính đang kiểm tra.

Làm sạch vị trí đo: mạt kim loại, dầu hoặc bụi nằm giữa bề mặt tiếp xúc có thể ảnh hưởng kết quả.

Đưa đầu đo vào đúng hình học: không nghiêng thước chỉ để cố chạm tới rãnh.

Dùng fine adjustment roller ở bước cuối: khi mặt đo gần tiếp xúc, điều khiển chậm giúp thao tác ổn định hơn.

Không ép mạnh: fine adjustment dùng để kiểm soát chuyển động, không phải tăng lực.

Kiểm tra Preset: nếu sử dụng PRE+ hoặc PRE-, phải biết rõ giá trị đang được thiết lập trước khi đọc.

Đánh giá Indication Error: với QC, luôn đối chiếu ±0.04mm với dung sai của chi tiết.

Một thước chuyên rãnh nên đứng cạnh thước phổ thông, không thay thế nó

Cách bố trí dụng cụ hợp lý là để mỗi sản phẩm làm đúng việc mình mạnh nhất. Thước cặp rãnh trong Werka 2251-150-34C nên được ưu tiên cho các đường kính và rãnh trong đặc biệt.

Các phép đo ngoài hoặc kích thước trong dễ tiếp cận có thể giao cho thước cặp Vernier WERKA dùng trong workshop hoặc Digital Caliper tiêu chuẩn.

Cách phân vai này giúp tránh việc một dụng cụ chuyên dụng phải thực hiện những phép đo quá đơn giản, đồng thời giữ nó sẵn sàng cho đúng tình huống mà hàm phổ thông không giải quyết tốt.

Câu hỏi thường gặp về thước cặp rãnh trong Werka 2251-150-34C

Werka 2251-150-34C dùng để đo gì?

Catalog mô tả sản phẩm phù hợp để đo special inner diameters và special inner groove sizes.

Range của 2251-150-34C là bao nhiêu?

Thước cặp rãnh trong Werka 2251-150-34C có Range 20–150mm.

Model này có đo từ 0mm không?

Không. Catalog ghi điểm bắt đầu là 20mm.

Độ chia bao nhiêu?

Reading là 0.01mm.

Sai số chỉ thị bao nhiêu?

Indication Error là ±0.04mm.

Hàm dài bao nhiêu?

Length of Jaw của model là 34mm.

34mm có phải độ sâu rãnh tối đa không?

Không nên hiểu như vậy. Đây là chiều dài hàm; khả năng tiếp cận thực tế còn phụ thuộc hình học chi tiết.

2251-150-34C và 2251-150-44C khác nhau thế nào?

34C có Range 20–150mm và hàm 34mm. 44C có Range 25–150mm và hàm 44mm. Reading và Indication Error giống nhau theo bảng catalog.

Model có fine adjustment roller không?

Có. Catalog ghi sản phẩm được trang bị fine adjustment roller.

PRE+ và PRE- dùng để làm gì?

Catalog cho biết giá trị Preset có thể được thiết lập thông qua PRE+ và PRE-. Cách thao tác cụ thể nên theo manual sản phẩm.

Thước dùng pin gì?

Sản phẩm sử dụng pin CR2032 theo catalog.

Có phù hợp cho QC không?

Có thể phù hợp nếu Range, hình học đầu đo và Indication Error ±0.04mm đáp ứng yêu cầu của quy trình kiểm tra.

Werka 2251-150-34C – chọn đúng từ 20mm và 34mm, đừng chỉ nhìn 150mm

Thước cặp rãnh trong Werka 2251-150-34C có Range 20–150mm, Reading 0.01mm, Indication Error ±0.04mm, Length of Jaw 34mm, thân thép không gỉ, fine adjustment roller, Preset thông qua PRE+ và PRE- cùng pin CR2032.

Nhưng nếu phải chọn ra ba thông số cần xem đầu tiên, đó sẽ không phải là một danh sách dài. Hãy nhìn 20mm – 150mm – 34mm.

20mm cho biết điểm bắt đầu của Range. 150mm là giới hạn trên. 34mm là chiều dài hàm theo catalog. Ba con số này kết hợp với bản vẽ hình học mới cho người mua biết liệu dụng cụ có phù hợp với chi tiết thực tế hay không.

Nếu cần hàm sâu hơn nhưng vẫn chỉ đo tới 150mm, 2251-150-44C là lựa chọn đáng xem. Nếu cần Range lớn hơn, series còn có các cấu hình 200mm và 300mm. Nhưng nếu phần lớn công việc nằm trong 20–150mm và hàm 34mm đã đủ tiếp cận rãnh, thước cặp rãnh trong Werka 2251-150-34C có lợi thế ở việc chọn đúng cấu hình thay vì mua dư chiều dài không cần thiết.

Đó cũng là cách nên mua một dụng cụ đo chuyên dụng: không hỏi model nào lớn nhất, hãy hỏi model nào chạm đúng bề mặt cần đo nhất.
