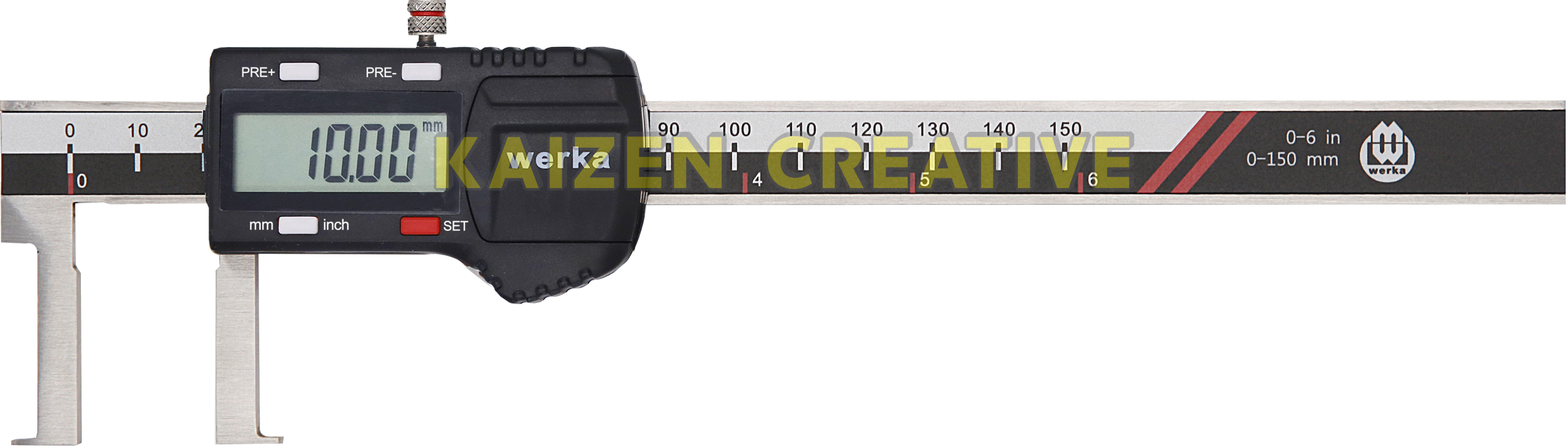

Thước cặp rãnh trong Werka 2251-150-40A – Hàm 40mm tối ưu

Thước cặp rãnh trong Werka 2251-150-40A là một ví dụ rất rõ cho việc “thông số lớn hơn” chưa chắc đồng nghĩa “lựa chọn tốt hơn”. Trong cùng series, WERKA có bản hàm 60mm nghe hấp dẫn hơn về khả năng vươn sâu, nhưng bản 40A lại giữ được Range từ 20–150mm và Indication Error ±0.04mm. Vì vậy, với người thường xuyên phải kiểm tra các rãnh trong hoặc đường kính trong nằm từ 20 đến dưới 35mm, bản 40mm có thể thực dụng hơn rất nhiều.

Theo catalog, thước cặp rãnh trong Werka 2251-150-40A có Reading 0.01mm, chiều dài hàm 40mm, thân thép không gỉ và fine adjustment roller. Cụm điều khiển gồm SET, mm/inch, PRE+ và PRE-, trong đó giá trị Preset có thể được thiết lập thông qua PRE+ và PRE-. Nguồn sử dụng pin CR2032 và sản phẩm được đóng trong hộp nhựa.

Nhưng điều người mua nên chú ý nhất không phải số lượng nút hay màn hình điện tử. Với dụng cụ đo rãnh trong chuyên dụng, ba thông số cần được đặt cạnh nhau là Range tối thiểu, chiều dài hàm và Indication Error. Chỉ khi cả ba phù hợp, sản phẩm mới thực sự đúng với chi tiết cần kiểm tra.

Đó cũng là góc nhìn chính của bài này: đừng mặc định hàm 60mm tốt hơn hàm 40mm; hãy xem bạn có thực sự cần thêm 20mm chiều dài hay không và phần đánh đổi là gì.

Thước cặp rãnh trong Werka 2251-150-40A – hàm ngắn hơn nhưng Range rộng hơn ở phía dưới

Trong catalog, hai model 150mm đáng so sánh trực tiếp là 2251-150-40A và 2251-150-60A.

Bản 40A có Range 20–150mm. Trong khi đó, bản 60A có Range 35–150mm.

Điều này tạo ra một khác biệt rất thực tế. Nếu chi tiết cần kiểm tra có đường kính hoặc kích thước rãnh trong 25mm, 28mm hoặc 32mm thì thước cặp rãnh trong Werka 2251-150-40A nằm trong Range catalog, còn bản 60A thì không.

Vì vậy, chiều dài hàm lớn hơn không phải là một bản “nâng cấp toàn diện”. Nó phục vụ một kiểu hình học khác và đồng thời thay đổi giới hạn dưới của Range.

Người mua thường bỏ sót con số đầu tiên

Khi nhìn “20–150mm”, nhiều người chỉ nhớ 150mm. Nhưng với dòng thước đo trong chuyên dụng, con số 20mm có giá trị không kém.

Nếu nhóm chi tiết trong xưởng thường nằm quanh 20–40mm, giới hạn dưới này có thể quyết định model có dùng được hay không.

40mm hay 60mm – lựa chọn không đơn giản là “càng dài càng tốt”

Catalog cho thấy thước cặp rãnh trong Werka 2251-150-40A có Length of Jaw 40mm, trong khi 2251-150-60A sử dụng hàm dài 60mm.

20mm chiều dài thêm có thể hữu ích nếu bề mặt rãnh nằm sâu hơn và hình học chi tiết thực sự cần tới. Nhưng đổi lại, bản 60A bắt đầu Range từ 35mm thay vì 20mm.

Không những vậy, Indication Error trong bảng catalog cũng thay đổi:

2251-150-40A: ±0.04mm.

2251-150-60A: ±0.05mm.

Điều này không có nghĩa bản 40A tốt hơn trong mọi trường hợp. Nó chỉ cho thấy người mua đang lựa chọn giữa hai cấu hình khác nhau chứ không phải giữa “bản thường” và “bản cao cấp”.

Chọn 40A khi nào?

Chọn thước cặp rãnh trong Werka 2251-150-40A khi hàm 40mm đã đủ tiếp cận bề mặt, bạn cần đo xuống vùng 20–35mm hoặc ưu tiên Indication Error ±0.04mm theo catalog.

Chọn 60A khi nào?

Chọn 2251-150-60A khi hình học chi tiết thực sự yêu cầu hàm dài hơn, trong khi toàn bộ kích thước cần đo vẫn từ 35mm trở lên.

Một rãnh nhìn thấy bằng mắt vẫn có thể khó đo bằng thước thông thường

Catalog mô tả series này phù hợp để đo special inner diameters và special inner groove sizes.

Đây là tình huống người dùng có thể nhìn thấy bề mặt cần đo nhưng hàm tiêu chuẩn không có hình học phù hợp để tiếp xúc trực tiếp.

Nếu phải xoay nghiêng thước, chạm vào một bề mặt khác rồi suy ngược kích thước hoặc cố đưa hàm vào một góc không đúng phương đo, quá trình kiểm tra bắt đầu có thêm nhiều biến số.

Thước cặp rãnh trong Werka 2251-150-40A được thiết kế cho nhóm công việc đặc biệt này. Tuy nhiên, catalog không nói rằng nó đo được mọi loại rãnh trong. Người sử dụng vẫn phải đối chiếu hình dạng và kích thước hàm với chi tiết thực tế.

Thông số kỹ thuật thước cặp rãnh trong Werka 2251-150-40A

Kích thước tổng thể Werka 2251-150-40A – bảng nên xem cùng bản vẽ chi tiết

Đối với thước cặp rãnh trong Werka 2251-150-40A, bảng Overall Dimension không chỉ dùng để biết thân thước dài bao nhiêu.

Các kích thước a, b, c, d, e và f được catalog thể hiện trực tiếp trên bản vẽ đầu đo. Với một dụng cụ chuyên dụng, đây là những số liệu người mua nên đối chiếu với chi tiết trước khi đặt hàng.

Range đáp ứng nhưng đầu đo không lọt vào vị trí cần kiểm tra thì sản phẩm vẫn không phù hợp. Đây là khác biệt lớn giữa mua thước phổ thông và mua một Inside Groove Caliper.

Reading 0.01mm, Indication Error ±0.04mm – hai con số không được đánh tráo

Thước cặp rãnh trong Werka 2251-150-40A có Reading 0.01mm.

Reading là mức giá trị màn hình có thể hiển thị.

Indication Error được catalog công bố là ±0.04mm.

Vì vậy, câu “độ chính xác 0.01mm” là cách diễn đạt không phù hợp với dữ liệu này.

Cách chính xác hơn là: độ chia 0.01mm, sai số chỉ thị ±0.04mm.

Tại sao ±0.04mm quan trọng với người làm QC?

Khi rãnh trong là kích thước chức năng, người phụ trách cần quyết định chi tiết đạt hay không đạt dựa trên dung sai bản vẽ.

Trong tình huống đó, việc màn hình hiển thị 0.01mm không đủ để kết luận dụng cụ phù hợp. Indication Error phải được đặt cạnh yêu cầu đo.

Fine adjustment roller – khi 1mm cuối cùng quan trọng hơn 100mm đầu tiên

Catalog trang bị thước cặp rãnh trong Werka 2251-150-40A fine adjustment roller.

Khi đầu đo còn cách xa bề mặt, người sử dụng có thể di chuyển con trượt nhanh. Nhưng khi đã gần tiếp xúc, thao tác quá mạnh hoặc quá nhanh có thể khiến việc tìm đúng vị trí trở nên khó kiểm soát hơn.

Fine adjustment roller hỗ trợ người dùng điều chỉnh con trượt có chủ đích hơn ở giai đoạn cuối.

Chỉnh tinh không phải tăng lực đo

Đây là điều rất quan trọng. Con lăn dùng để điều khiển chuyển động, không phải để siết hai mặt đo vào chi tiết.

Khi đã tiếp xúc ổn định, tăng lực không khiến giá trị đo “chính xác hơn”.

PRE+ và PRE- – lý do model này không chỉ là một chiếc thước có màn hình số

Cụm điều khiển gồm bốn nút: SET, mm/inch, PRE+ và PRE-.

Catalog ghi Preset values can be set through PRE+, PRE-.

Điều này tạo thêm khả năng cài đặt giá trị tham chiếu cho thước cặp rãnh trong Werka 2251-150-40A, thay vì chỉ thực hiện một phép đọc đơn giản như nhiều Digital Caliper phổ thông.

Tuy nhiên, catalog bạn gửi không thể hiện đầy đủ chuỗi thao tác của SET/PRE. Vì vậy bài không tự viết thêm hướng dẫn phím mà chưa có manual.

2251-150-40A hay 2251-150-60A – bảng này mới giúp chọn đúng

Nếu cần đo trong vùng 20–34mm, thước cặp rãnh trong Werka 2251-150-40A là model có Range phù hợp hơn trong cặp 150mm này.

Nếu vị trí cần tiếp cận đòi hỏi hàm dài 60mm và kích thước luôn từ 35mm trở lên, 2251-150-60A mới có lý do rõ ràng.

Đây là một quyết định có đánh đổi. Người mua được thêm chiều dài hàm nhưng đồng thời Range tối thiểu và Indication Error cũng thay đổi.

Toàn bộ series 2251-A – 6 model cho 6 bài toán khác nhau

Bảng này cho thấy một quy luật đáng chú ý: trong series, khi người mua chuyển sang cấu hình hàm dài hơn, Range tối thiểu cũng thường tăng và Indication Error có thể thay đổi.

Do đó, không nên chọn model dựa trên một tiêu chí duy nhất.

Ai nên mua thước cặp rãnh trong Werka 2251-150-40A?

Người thường đo rãnh trong 20–150mm: đây là điều kiện cơ bản đầu tiên.

Xưởng có nhiều chi tiết nhỏ hơn 35mm: bản 40A giữ được vùng Range mà 60A không bao phủ.

Thợ tiện và gia công cơ khí: khi cần kiểm tra các đường kính hoặc rãnh trong đặc biệt ngay sau công đoạn gia công.

Nhân viên QC: khi hình học đầu đo phù hợp và Indication Error ±0.04mm đáp ứng yêu cầu kiểm tra.

Kỹ thuật viên bảo trì: khi cần xác định kích thước rãnh trong của một phụ tùng nhưng hàm tiêu chuẩn không phù hợp.

Khi nào 2251-150-40A không phải lựa chọn đúng?

Nếu kích thước cần đo nhỏ hơn 20mm, sản phẩm nằm ngoài Range catalog.

Nếu bề mặt cần đo đòi hỏi chiều dài hàm lớn hơn 40mm, nên xem cấu hình hàm dài hơn thay vì cố nghiêng dụng cụ.

Nếu công việc chỉ là đo ngoài hoặc đo trong đơn giản, một Digital Caliper phổ thông có thể hợp lý hơn.

Nếu dung sai chi tiết quá chặt so với Indication Error ±0.04mm, cần sử dụng phương tiện đo khác phù hợp hơn.

Nếu thường xuyên vượt 150mm nhưng vẫn cần hàm 40mm, model 2251-200-40A có thể đáng xem hơn thước cặp rãnh trong Werka 2251-150-40A.

5 lỗi chọn thước khiến “Range đúng mà vẫn không đo được”

Chỉ nhìn 150mm: Range thực tế bắt đầu từ 20mm.

Coi 40mm là độ sâu đo tuyệt đối: 40mm là Length of Jaw; khả năng tiếp cận còn phụ thuộc hình học chi tiết.

Không xem bản vẽ Overall Dimension: kích thước đầu đo có thể quyết định nó có đi vào được rãnh hay không.

Nhầm 0.01mm với Accuracy: Indication Error của thước cặp rãnh trong Werka 2251-150-40A là ±0.04mm.

Mặc định 60A tốt hơn 40A: hàm dài hơn đi kèm Range tối thiểu cao hơn và sai số catalog khác.

Dùng 2251-150-40A đúng cách: tìm đúng bề mặt trước khi đọc đúng con số

Xác định vị trí cần đo: hiểu rõ hai bề mặt của rãnh hoặc đường kính trong trước khi đưa hàm vào.

Làm sạch chi tiết: mạt kim loại, dầu và bụi trên bề mặt có thể ảnh hưởng phép đo.

Không nghiêng dụng cụ: nếu phải nghiêng chỉ để hàm chạm tới, cần xem lại cấu hình đầu đo.

Dùng fine adjustment roller ở giai đoạn cuối: khi hai mặt đo gần tiếp xúc, giảm tốc độ di chuyển để kiểm soát vị trí.

Không ép hàm: tăng lực không làm Indication Error nhỏ hơn.

Kiểm tra Preset: khi sử dụng PRE+ hoặc PRE-, phải biết giá trị tham chiếu hiện tại.

Bảo quản Werka 2251-150-40A – đầu đo chuyên dụng cần được đối xử như bề mặt đo

Sau khi sử dụng, lau sạch thân, đầu đo và khu vực con trượt trước khi cất.

Không bỏ thước cặp rãnh trong Werka 2251-150-40A chung với búa, kìm hoặc cờ lê có thể va vào đầu đo.

Fine adjustment roller nên được giữ sạch, hạn chế để mạt kim loại tích tụ quanh cơ cấu chuyển động.

Pin CR2032 nên được kiểm tra khi màn hình yếu hoặc thiết bị phản hồi bất thường.

Không sử dụng đầu đo để cạy, móc hoặc lấy dấu.

Một chiếc thước chuyên rãnh không nên bị bắt làm cả công việc của thước phổ thông

Cách sử dụng hiệu quả hơn là phân chia dụng cụ theo nhiệm vụ. Thước cặp rãnh trong Werka 2251-150-40A dành cho các đường kính trong và rãnh trong đặc biệt; những kích thước phổ thông nên giao cho dụng cụ phù hợp hơn.

Trong một bộ dụng cụ đo của xưởng, Workshop Vernier Caliper WERKA có thể đảm nhiệm những phép đo ngoài/trong thông thường, trong khi dòng 2251-A được giữ cho các vị trí cần hình học hàm chuyên dụng.

Cách phân vai này giúp người dùng không phải “chế” phương pháp đo và cũng tránh dùng một sản phẩm chuyên dụng cho những việc đơn giản không cần tới nó.

Câu hỏi thường gặp về thước cặp rãnh trong Werka 2251-150-40A

Werka 2251-150-40A dùng để đo gì?

Catalog mô tả sản phẩm phù hợp cho special inner diameters và special inner groove sizes.

Range của 2251-150-40A là bao nhiêu?

Thước cặp rãnh trong Werka 2251-150-40A có Range 20–150mm.

Model này có đo từ 0mm không?

Không. Giới hạn thấp theo catalog là 20mm.

Reading là bao nhiêu?

Reading là 0.01mm.

Sai số của model bao nhiêu?

Indication Error theo catalog là ±0.04mm.

Hàm dài bao nhiêu?

Length of Jaw là 40mm.

40mm có phải độ sâu rãnh tối đa không?

Không. Đây là chiều dài hàm; khả năng tiếp cận còn phụ thuộc hình học thực tế của chi tiết.

2251-150-40A khác 2251-150-60A thế nào?

40A có Range 20–150mm, hàm 40mm và Indication Error ±0.04mm. 60A có Range 35–150mm, hàm 60mm và Indication Error ±0.05mm.

Có fine adjustment roller không?

Có. Catalog ghi sản phẩm được trang bị fine adjustment roller.

PRE+ và PRE- dùng làm gì?

Catalog cho biết các giá trị Preset có thể được thiết lập thông qua PRE+ và PRE-. Trình tự thao tác cụ thể nên thực hiện theo manual.

Thước dùng pin nào?

Sản phẩm sử dụng pin CR2032 theo catalog.

Có phù hợp với QC không?

Có thể phù hợp nếu Range, hình học đầu đo và Indication Error ±0.04mm đáp ứng yêu cầu của quy trình kiểm tra.

Werka 2251-150-40A – hàm dài vừa đủ đôi khi thông minh hơn hàm dài nhất

Thước cặp rãnh trong Werka 2251-150-40A có Range 20–150mm, Reading 0.01mm, Indication Error ±0.04mm, Length of Jaw 40mm, thân thép không gỉ, fine adjustment roller, Preset thông qua PRE+ và PRE- cùng pin CR2032.

Điểm đáng giá của model này không phải việc nó sở hữu hàm dài nhất trong series. Chính điều ngược lại mới đáng chú ý: hàm 40mm giúp giữ Range bắt đầu từ 20mm và mức Indication Error ±0.04mm theo catalog.

Nếu công việc cần vươn sâu hơn, 60A, 70A hoặc 80A có thể phù hợp hơn. Nhưng nếu hàm 40mm đã tiếp cận được đúng vị trí, việc chọn một model dài hơn chỉ để “dự phòng” có thể khiến người mua mất vùng Range thấp mà mình thực sự cần.

Vì vậy, cách chọn thước cặp rãnh trong Werka 2251-150-40A hợp lý nhất là đặt ba câu hỏi: kích thước nhỏ nhất cần đo là bao nhiêu, bề mặt nằm sâu tới mức nào và sai số cho phép của quy trình là bao nhiêu?

Khi ba câu trả lời đều phù hợp với 20–150mm, hàm 40mm và ±0.04mm, model 2251-150-40A mới thực sự trở thành lựa chọn “đúng việc”, thay vì đơn giản là chiếc thước có con số đẹp trên catalog.
