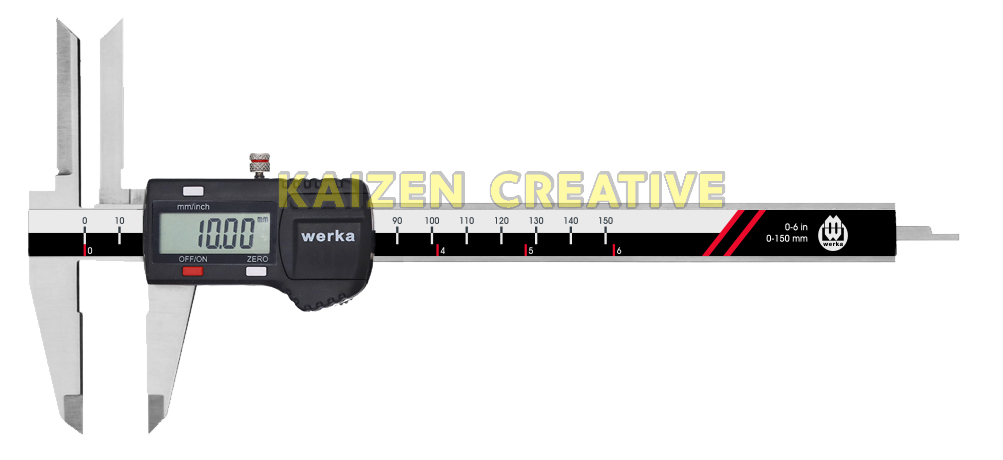

Thước cặp rãnh trong Werka 2237-150 – Hàm kép chuyên nghiệp

Thước cặp rãnh trong Werka 2237-150 giải quyết một tình huống rất cụ thể mà thước cặp điện tử thông thường có thể gặp khó: nhìn thấy vị trí cần đo nhưng hàm đo tiêu chuẩn không thể vươn tới bề mặt nằm sâu bên trong rãnh. Thay vì cố xoay thước, nghiêng hàm hoặc đo gián tiếp, model này sử dụng cấu trúc hàm kép với phần hàm trên kéo dài để tiếp cận những vị trí nằm sâu hơn.

Đó cũng là lý do thước cặp rãnh trong Werka 2237-150 không nên được xem đơn giản là một Digital Caliper 150mm có hình dáng khác. Đây là dụng cụ chuyên biệt cho những người phải kiểm tra rãnh trong, khe, bậc hoặc các bề mặt nằm phía sau miệng chi tiết mà hàm đo trong tiêu chuẩn khó tiếp xúc trực tiếp.

Theo catalog, model 2237-150 có dải đo 0–150mm, Reading 0.01mm và Indication Error 0.04mm. Thân thước được làm bằng thép không gỉ tôi cứng, phần hàm trên kéo dài, hàm dưới giữ cấu hình tiêu chuẩn, có vít khóa con trượt, Reset tại mọi vị trí, chuyển đổi mm/inch và sử dụng pin 3V.

Nhưng câu hỏi đáng quan tâm nhất trước khi mua không phải “0.01mm có nhỏ không?”. Câu hỏi đúng hơn là: chi tiết của bạn có vị trí đo mà một thước cặp thường không thể chạm tới hay không? Nếu có, cấu trúc hàm mới chính là thông số quan trọng nhất.

Thước cặp rãnh trong Werka 2237-150 giải quyết vấn đề gì?

Hãy hình dung một chi tiết dạng ống, bạc hoặc thân máy có một rãnh nằm sâu bên trong. Miệng chi tiết đủ lớn để nhìn thấy rãnh, nhưng hàm đo trong của một thước cặp tiêu chuẩn quá ngắn nên chỉ tiếp xúc được với phần gần miệng.

Nếu cố nghiêng thước để “chạm cho tới”, mặt đo không còn nằm đúng phương cần kiểm tra. Khi đó con số trên màn hình có thể rất rõ nhưng cách lấy kích thước lại không còn đúng với mục tiêu ban đầu.

Thước cặp rãnh trong Werka 2237-150 được thiết kế khác ở chính điểm này. Catalog ghi rõ extended upper jaws, tức phần hàm trên được kéo dài so với cấu hình thông thường.

Hàm kéo dài giúp người dùng đưa mặt đo vượt qua phần miệng của chi tiết để tiếp cận bề mặt rãnh nằm sâu phía trong. Đây mới là giá trị cốt lõi của một Inside Groove Caliper.

Đừng mua dụng cụ chuyên rãnh chỉ vì hình dáng đặc biệt

Nếu tất cả công việc của bạn chỉ là đo đường kính ngoài, chiều dày tấm hoặc các kích thước trong dễ tiếp cận, một Digital Caliper tiêu chuẩn có thể kinh tế và đơn giản hơn.

Thước cặp rãnh trong Werka 2237-150 đáng mua khi cấu tạo hàm kéo dài giải quyết đúng một hạn chế mà dụng cụ hiện tại đang gặp phải.

Double Jaws trên Werka 2237-150 khác gì hàm thước thông thường?

Tên catalog của sản phẩm là Digital Inside Groove Caliper With Double Jaws. Điểm cần chú ý không nằm ở chữ Digital mà nằm ở cấu hình hàm.

Catalog xác nhận sản phẩm sử dụng extended upper jaws và standard lower jaws. Tức WERKA kéo dài phần hàm phía trên trong khi vẫn giữ phần hàm dưới theo dạng tiêu chuẩn.

Hàm trên kéo dài: sinh ra để “vươn qua miệng”

Khi đo rãnh nằm sâu bên trong, khoảng cách từ miệng chi tiết tới bề mặt cần kiểm tra có thể khiến hàm trên thông thường không chạm tới.

Phần hàm kéo dài của thước cặp rãnh trong Werka 2237-150 giúp giải quyết chính khoảng cách đó. Người dùng có thêm độ vươn để đưa bề mặt đo vào sâu hơn bên trong chi tiết.

Hàm dưới tiêu chuẩn: không biến cả chiếc thước thành một dụng cụ dị biệt

Catalog vẫn ghi standard lower jaws. Điều này cho thấy cấu tạo chuyên dụng tập trung chủ yếu ở phần hàm trên thay vì thay đổi toàn bộ hệ hàm.

Với người mua, đây là chi tiết nên nhìn kỹ hơn hình ảnh sản phẩm thay vì chỉ đọc dải 150mm.

Ai thực sự cần thước cặp rãnh trong Werka 2237-150?

Xưởng tiện: khi phải kiểm tra rãnh trong trên bạc, ống, chi tiết tròn hoặc các bề mặt nằm sâu phía sau miệng chi tiết.

Xưởng gia công cơ khí: phù hợp với những sản phẩm có kết cấu bậc trong, rãnh hoặc vị trí mà hàm tiêu chuẩn bị hạn chế độ vươn.

QC: hữu ích khi bản vẽ yêu cầu kiểm tra trực tiếp một kích thước bên trong tại vị trí sâu hơn.

Bảo trì công nghiệp: phù hợp khi cần kiểm tra lại chi tiết máy mà không dễ tháo rời hoặc không thuận tiện sử dụng phương pháp đo gián tiếp.

Phòng dụng cụ đo: thước cặp rãnh trong Werka 2237-150 có thể đóng vai trò dụng cụ chuyên trách bên cạnh thước cặp tiêu chuẩn, thay vì bắt một dụng cụ phổ thông xử lý mọi dạng hình học.

Thông số kỹ thuật thước cặp rãnh trong Werka 2237-150

Kích thước hàm mới là bảng cần xem kỹ trước khi mua

Với một thước chuyên đo rãnh trong, người mua không nên chỉ nhìn Range 150mm. Các kích thước của phần hàm cũng quan trọng vì chúng quyết định hình học thực tế của dụng cụ khi đưa vào chi tiết.

Thước cặp rãnh trong Werka 2237-150 có chiều dài tổng thể L = 236mm, trong khi các kích thước a = 40mm, b = 45mm, c = 7.5mm và h = 16mm được thể hiện trên bản vẽ catalog.

Trước khi mua cho một chi tiết đặc biệt, cách an toàn nhất là đối chiếu bản vẽ của dụng cụ với vị trí rãnh thực tế. Việc dải đo đủ 150mm không tự động đảm bảo hàm phù hợp với mọi rãnh bên trong.

Reading 0.01mm nhưng Indication Error 0.04mm – hiểu đúng mới chọn đúng

Catalog công bố Reading của thước cặp rãnh trong Werka 2237-150 là 0.01mm.

Điều đó có nghĩa màn hình hiển thị giá trị theo bước 0.01mm.

Nhưng Indication Error được công bố là 0.04mm. Hai thông số này không phải một.

Vì vậy, không nên giới thiệu sản phẩm là “độ chính xác 0.01mm”. Cách diễn đạt kỹ thuật phù hợp hơn là độ chia 0.01mm, sai số chỉ thị 0.04mm.

Tại sao điều này đặc biệt quan trọng với QC?

Rãnh trong thường là kích thước chức năng. Nó có thể liên quan đến vòng chặn, phớt, bạc, chi tiết lắp ghép hoặc vị trí định vị.

Nếu dung sai cần kiểm soát nhỏ, người phụ trách QC phải đối chiếu Indication Error của dụng cụ với yêu cầu bản vẽ trước khi quyết định sử dụng.

Màn hình nhiều chữ số không thay thế cho việc đánh giá năng lực đo.

Stop screw – đo được rồi thì giữ nguyên trước khi rút thước ra

Đo rãnh trong thường có một vấn đề khác: vị trí đo nằm sâu nên màn hình không phải lúc nào cũng ở góc dễ nhìn nhất.

Thước cặp rãnh trong Werka 2237-150 được catalog trang bị stop screw cho cụm trượt. Cơ cấu này hỗ trợ giữ vị trí sau khi người sử dụng đã đưa hàm tới bề mặt cần kiểm tra.

Trong tình huống góc quan sát bị che, người dùng có thể tập trung trước vào việc đặt hàm đúng vị trí, giữ lại trạng thái con trượt rồi đưa dụng cụ ra ngoài để đọc thuận tiện hơn.

Tuy nhiên, stop screw là cơ cấu giữ vị trí, không phải vít dùng để tăng lực ép lên chi tiết.

Reset tại mọi vị trí – hữu ích khi cần so sánh thay vì chỉ đọc kích thước tuyệt đối

Catalog ghi sản phẩm có chức năng Reset at any position.

Điều này cho phép người dùng thiết lập lại mốc hiển thị tại vị trí mong muốn. Trong một số công việc so sánh, người vận hành có thể quan tâm độ chênh so với một kích thước tham chiếu hơn là giá trị tuyệt đối ban đầu.

Chức năng này làm thước cặp rãnh trong Werka 2237-150 linh hoạt hơn về cách hiển thị, nhưng không làm Indication Error 0.04mm nhỏ đi.

3 tình huống khiến một thước cặp thường trở nên bất tiện

Rãnh nằm sâu phía sau miệng lỗ

Hàm trong tiêu chuẩn có thể không đủ chiều dài để vượt qua phần thành phía trước và tiếp xúc đúng vị trí cần đo.

Đây là tình huống điển hình mà extended upper jaws của thước cặp rãnh trong Werka 2237-150 có giá trị.

Không gian chỉ đủ để đưa hàm vào nhưng khó nhìn màn hình

Stop screw giúp hỗ trợ giữ vị trí sau khi tiếp xúc, giảm nhu cầu vừa giữ đúng hàm vừa cố xoay người để đọc.

Cần so sánh nhiều chi tiết với cùng một mốc

Reset tại mọi vị trí có thể giúp thao tác theo mốc tham chiếu thuận tiện hơn trong các tình huống đo so sánh phù hợp.

Ứng dụng thực tế của thước cặp rãnh trong Werka 2237-150

Đo rãnh trong trên bạc: phù hợp khi vị trí rãnh nằm sâu hơn khả năng tiếp cận của hàm trong tiêu chuẩn.

Kiểm tra chi tiết tiện: hỗ trợ đo các bề mặt trong sau khi gia công rãnh hoặc bậc.

Kiểm tra linh kiện lắp vòng chặn: có thể hữu ích khi hình học rãnh phù hợp với cấu tạo hàm của thước.

QC cơ khí: dùng cho các vị trí cần kiểm tra kích thước bên trong nhưng khó tiếp xúc bằng thước thông thường.

Bảo trì máy: hỗ trợ kiểm tra một số bề mặt bên trong trước khi quyết định sửa chữa hoặc thay thế chi tiết.

Đo so sánh: chức năng Reset tại mọi vị trí có thể hỗ trợ khi người dùng cần theo dõi độ lệch so với mốc đã lựa chọn.

2237-150 hay 2237-200 – đừng chọn chỉ bằng dải đo

Chọn 2237-150: khi các chi tiết cần đo nằm trong 150mm và người dùng ưu tiên thân thước gọn hơn.

Chọn 2237-200: khi 150mm thường xuyên thiếu hoặc kích thước hình học của hàm bản 200 phù hợp hơn với chi tiết thực tế.

Hai model có cùng Reading và Indication Error theo catalog. Vì vậy, lựa chọn không nên dựa vào suy nghĩ “200mm tốt hơn 150mm” mà phải dựa vào kích thước thật của sản phẩm cần kiểm tra.

4 sai lầm dễ gặp khi mua thước đo rãnh trong

Chỉ nhìn dải 150mm

Dải đủ nhưng hàm không phù hợp với hình học rãnh thì dụng cụ vẫn có thể không tiếp cận đúng vị trí.

Nhìn 0.01mm rồi gọi đó là độ chính xác

Reading của thước cặp rãnh trong Werka 2237-150 là 0.01mm nhưng Indication Error là 0.04mm.

Mua dụng cụ chuyên dụng cho công việc quá cơ bản

Nếu không có rãnh sâu hoặc bề mặt khó tiếp cận, một thước cặp tiêu chuẩn có thể đơn giản hơn.

Không đối chiếu bản vẽ hàm với chi tiết

Đây là sai lầm đáng tránh nhất. Với thước chuyên dụng, hình học của hàm quan trọng gần như ngang dải đo.

Một xưởng tốt không bắt một chiếc thước làm tất cả mọi việc

Cách hợp lý hơn là chia dụng cụ theo nhiệm vụ. Thước cặp rãnh trong Werka 2237-150 đảm nhiệm các vị trí rãnh trong khó tiếp cận, trong khi các kích thước ngoài và trong phổ thông có thể giao cho một thước cặp Vernier WERKA dùng cho workshop hoặc một Digital Caliper tiêu chuẩn phù hợp.

Cách phân vai này giúp mỗi dụng cụ được dùng đúng điểm mạnh, đồng thời tránh việc phải tìm cách “chế” phương pháp đo vì hàm không phù hợp.

Cách dùng Werka 2237-150 để hàm dài không trở thành nguồn sai lệch

Kiểm tra bề mặt đo: loại bỏ dầu, bụi và mạt trước khi đưa hàm vào rãnh.

Đưa hàm vào đúng độ sâu: cần đảm bảo hai mặt đo thực sự tiếp xúc với bề mặt mục tiêu chứ không phải thành gần miệng.

Giữ thước đúng phương: hàm kéo dài giúp tiếp cận sâu hơn nhưng cũng đòi hỏi người dùng chú ý tư thế đặt thước.

Không ép hàm: chỉ sử dụng lực vừa đủ để tạo tiếp xúc ổn định.

Dùng stop screw sau khi đã đạt vị trí: không dùng vít khóa để ép hàm vào bề mặt.

Kiểm tra mốc Reset: nếu đã đặt lại giá trị ở một vị trí, phải nhớ rõ đang đọc theo mốc nào.

Đối chiếu Indication Error: nếu phép đo dùng để quyết định đạt hay không đạt, cần bảo đảm 0.04mm phù hợp với yêu cầu của quy trình.

Hàm kéo dài cần được bảo quản kỹ hơn một thước dùng “thoải mái”

Thước cặp rãnh trong Werka 2237-150 là dụng cụ chuyên dụng, vì vậy không nên bỏ chung trong ngăn với búa, kìm, cờ lê hoặc các chi tiết nặng.

Sau khi sử dụng, cần lau sạch các mặt đo, thân thước và khu vực con trượt trước khi cất vào hộp nhựa.

Không sử dụng hàm kéo dài để cạy, móc hoặc kiểm tra bằng lực lớn. Khả năng vươn sâu của hàm không đồng nghĩa hàm được thiết kế như một dụng cụ chịu lực.

Nếu màn hình yếu hoặc hoạt động không ổn định, nên kiểm tra nguồn 3V trước khi đánh giá thiết bị có lỗi.

Với dụng cụ sử dụng trong QC, doanh nghiệp nên quản lý lịch kiểm tra và hiệu chuẩn theo quy trình phương tiện đo nội bộ. Inspection report đi kèm không nên tự động được hiểu là calibration certificate.

Câu hỏi thường gặp về thước cặp rãnh trong Werka 2237-150

Werka 2237-150 dùng để đo gì?

Sản phẩm được catalog đặt tên Digital Inside Groove Caliper With Double Jaws, hướng đến các phép đo rãnh trong và những vị trí bên trong cần hàm trên kéo dài.

Dải đo của 2237-150 là bao nhiêu?

Thước cặp rãnh trong Werka 2237-150 có dải đo 0–150mm.

Độ chia của model là bao nhiêu?

Reading theo catalog là 0.01mm.

Sai số chỉ thị là bao nhiêu?

Indication Error của model 2237-150 là 0.04mm.

Điểm khác biệt lớn nhất so với thước cặp thông thường là gì?

Catalog ghi extended upper jaws và standard lower jaws. Phần hàm trên kéo dài là đặc điểm quan trọng phục vụ vị trí đo nằm sâu bên trong.

Thước có vít khóa không?

Có. Catalog ghi stop screw for the vernier.

Có chuyển được mm và inch không?

Có. Danh sách chức năng gồm ON/OFF, Reset at any position và mm/inch.

Thước dùng pin bao nhiêu volt?

Catalog ghi nguồn 3V nhưng không nêu mã pin cụ thể trên hình này.

2237-150 hay 2237-200 tốt hơn?

Không có model tốt hơn cho mọi trường hợp. Bản 150mm gọn hơn; bản 200mm có dải và kích thước hàm lớn hơn. Nên chọn theo chi tiết thực tế.

Có thể dùng thước này cho QC không?

Có thể nếu dải đo, hình học hàm và Indication Error 0.04mm đáp ứng yêu cầu kiểm tra của doanh nghiệp.

Werka 2237-150 – giá trị nằm ở nơi một chiếc thước thường không chạm tới

Thước cặp rãnh trong Werka 2237-150 có dải đo 150mm, Reading 0.01mm, Indication Error 0.04mm, thân thép không gỉ được tôi cứng, stop screw, Reset tại mọi vị trí và chuyển đổi mm/inch.

Nhưng nếu chỉ nhìn những con số đó, người mua vẫn chưa thấy lý do thực sự khiến model này khác biệt. Điểm quan trọng nhất là extended upper jaws kết hợp với cấu trúc double jaws, giúp dụng cụ tiếp cận những bề mặt rãnh trong nằm sâu hơn vị trí mà một hàm đo tiêu chuẩn có thể gặp khó.

Đây không phải loại thước nên mua chỉ vì trông chuyên nghiệp hơn. Nếu công việc chỉ gồm các phép đo thông thường, một Digital Caliper tiêu chuẩn có thể hợp lý hơn.

Ngược lại, nếu xưởng thường xuyên gặp tình trạng “rãnh nằm ở đó nhưng thước hiện tại không chạm tới”, thước cặp rãnh trong Werka 2237-150 mới thực sự phát huy đúng giá trị: giải quyết một bài toán hình học cụ thể thay vì buộc người dùng tìm cách đo vòng hoặc đo lệch.
