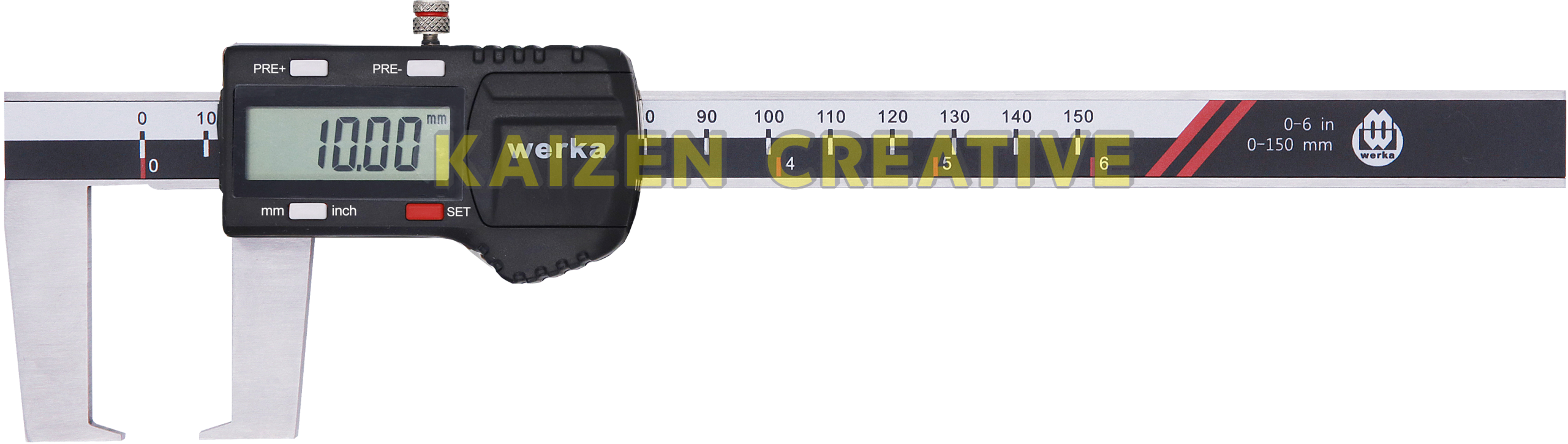

Thước cặp rãnh ngoài Werka 2261-150-40A – Đo rãnh chính xác

Thước cặp rãnh ngoài Werka 2261-150-40A dành cho một tình huống tưởng đơn giản nhưng lại khá dễ đo sai: rãnh nằm ngay bên ngoài trục hoặc chi tiết, người dùng nhìn thấy rất rõ nhưng hai vai rãnh khiến hàm ngoài thông thường khó tiếp xúc đúng vị trí cần kiểm tra. Khi đó, vấn đề không phải màn hình có đủ chữ số hay không, mà là hình học đầu đo có thực sự chạm đúng hai bề mặt của rãnh hay không.

Model 2261-150-40A có Range 0–150mm, Reading 0.01mm, Indication Error ±0.04mm và Length of Jaw 40mm theo catalog. Thân sản phẩm bằng thép không gỉ, có fine adjustment roller, bốn nút SET, mm/inch, PRE+ và PRE-, sử dụng pin CR2032.

Điểm khiến thước cặp rãnh ngoài Werka 2261-150-40A đáng cân nhắc không phải vì nó “nhiều tính năng hơn” một Digital Caliper phổ thông. Giá trị nằm ở việc đầu đo được xây dựng cho dạng kích thước rãnh ngoài chuyên biệt. Nếu xưởng thường xuyên kiểm tra rãnh trên trục, cổ trục hoặc các chi tiết có vai hai bên làm cản hàm đo tiêu chuẩn, việc dùng đúng hình học đầu đo có thể quan trọng hơn rất nhiều so với mua một chiếc thước có Range thật lớn.

Vì vậy, trước khi chọn model, hãy trả lời ba câu hỏi: rãnh nằm ở vị trí nào, hàm 40mm có tiếp cận đúng bề mặt hay không và sai số ±0.04mm có phù hợp với yêu cầu kiểm tra?

Thước cặp rãnh ngoài Werka 2261-150-40A giải quyết điều thước thường dễ làm sai

Một chiếc trục có rãnh ngoài nhìn qua tưởng rất dễ đo. Rãnh nằm lộ ra bên ngoài, không bị che sâu như rãnh trong. Nhưng khó khăn xuất hiện khi bề mặt cần kiểm tra nằm thấp hơn hai vai xung quanh.

Hàm ngoài tiêu chuẩn có thể tiếp xúc vào phần đường kính lớn hơn trước khi mặt đo thật sự tới vị trí rãnh. Nếu người dùng phải nghiêng thước hoặc đặt đầu hàm theo một góc bất thường để “lọt” vào, phương đo cũng bắt đầu thay đổi.

Đó là lý do thước cặp rãnh ngoài Werka 2261-150-40A cần được nhìn như một dụng cụ chuyên về khả năng tiếp cận hình học, không đơn thuần là một thước cặp điện tử khác.

Một con số đúng trên màn hình vẫn có thể đến từ cách đặt hàm sai

Màn hình điện tử chỉ hiển thị khoảng cách mà cảm biến nhận được. Nó không biết hai đầu đo đang nằm ở đáy rãnh, trên vai rãnh hay bị đặt xiên.

Do đó, bước đầu tiên của phép đo không phải nhìn Reading 0.01mm mà là bảo đảm đầu đo đang tiếp xúc đúng vị trí cần kiểm tra.

Đầu đo rãnh ngoài: khi hình học quan trọng hơn Range 150mm

Range 0–150mm cho biết phạm vi đo danh nghĩa của model. Nhưng với dụng cụ chuyên rãnh, Range chưa đủ để quyết định khả năng sử dụng.

Hãy tưởng tượng hai chi tiết đều có kích thước nằm trong 100mm. Một chi tiết có rãnh nông, dễ tiếp cận. Chi tiết còn lại có vai cao, khe hẹp hoặc vị trí rãnh khiến đầu đo khó đặt đúng phương.

Cùng nằm trong Range nhưng độ phù hợp của dụng cụ có thể hoàn toàn khác nhau.

Với thước cặp rãnh ngoài Werka 2261-150-40A, người mua nên xem song song Range, Length of Jaw 40mm và bản vẽ Overall Dimension của đầu đo.

40mm là chiều dài hàm, không phải “độ sâu rãnh tối đa”

Catalog ghi Length of Jaw = 40mm. Con số này không nên được biến thành câu quảng cáo “đo rãnh sâu 40mm”.

Khả năng tiếp cận thực tế còn phụ thuộc hình dạng vai rãnh, đường kính trục, khoảng hở và kích thước của chính đầu đo.

Cách chọn an toàn nhất là đặt bản vẽ dụng cụ cạnh bản vẽ chi tiết thay vì chỉ so một con số.

Thông số kỹ thuật thước cặp rãnh ngoài Werka 2261-150-40A

Overall Dimension – 5 kích thước nhỏ nhưng có thể quyết định đầu đo có lọt vào rãnh hay không

Catalog sử dụng các ký hiệu H, D, G, C và T trực tiếp trên hình học đầu đo. Tôi giữ nguyên ký hiệu thay vì tự gán tên kỹ thuật cho từng kích thước khi tài liệu không giải thích thêm.

Điểm người mua cần làm là dùng bản vẽ này để đối chiếu với chi tiết thực tế. Nếu khoảng mở hoặc vai rãnh làm đầu đo không thể đặt đúng vị trí thì thước cặp rãnh ngoài Werka 2261-150-40A vẫn chưa phải lựa chọn phù hợp dù kích thước cần đo hoàn toàn nằm trong 0–150mm.

0.01mm trên màn hình và ±0.04mm trong catalog: hai việc hoàn toàn khác nhau

Thước cặp rãnh ngoài Werka 2261-150-40A có Reading 0.01mm.

Reading thể hiện mức giá trị mà màn hình có thể hiển thị. Indication Error của model lại được công bố ở mức ±0.04mm.

Vì vậy, cách mô tả đúng là:

Độ chia 0.01mm – sai số chỉ thị ±0.04mm.

Không nên gọi model là “thước chính xác 0.01mm” chỉ vì màn hình hiển thị tới hai chữ số sau dấu thập phân.

QC nên nhìn con số nào trước?

Nếu rãnh ngoài là kích thước quyết định khả năng lắp vòng chặn, bạc hoặc một chi tiết chức năng, dung sai trên bản vẽ mới là điểm bắt đầu.

Sau đó mới đánh giá ±0.04mm có phù hợp với quy trình hay không.

Nếu yêu cầu kiểm tra chặt hơn khả năng của dụng cụ, cần chuyển sang phương tiện đo khác chứ không thể bù bằng việc đọc màn hình cẩn thận hơn.

Một tình huống thực tế: trục đã tiện xong nhưng rãnh lại nằm thấp hơn hai vai

Giả sử kỹ thuật viên vừa hoàn thành một trục có rãnh ngoài. Đường kính phần thân trục khá lớn nhưng vị trí đáy rãnh nhỏ hơn và nằm giữa hai vai.

Nếu sử dụng hàm ngoài phổ thông, phần đầu hàm có thể bị vai rãnh cản trước khi tới bề mặt thực sự cần kiểm tra.

Khi đó người dùng thường có ba lựa chọn: cố đặt nghiêng hàm, suy gián tiếp từ một kích thước khác hoặc dùng đúng loại thước chuyên rãnh.

Lựa chọn thứ ba chính là bối cảnh mà thước cặp rãnh ngoài Werka 2261-150-40A trở nên đáng quan tâm.

Điểm mạnh ở đây không phải phép đo “nhanh hơn vài giây”, mà là giảm nhu cầu biến đổi tư thế đo chỉ để đầu hàm tiếp cận đúng vị trí.

Fine adjustment roller – khi vài milimet cuối cần nhiều kiểm soát hơn cả quãng trượt dài

Catalog trang bị fine adjustment roller cho sản phẩm.

Khi hàm còn cách xa rãnh, người vận hành có thể di chuyển con trượt nhanh. Nhưng khi hai mặt đo đã tiến gần tới bề mặt, thao tác cần chậm và có kiểm soát hơn.

Fine adjustment roller giúp người sử dụng thước cặp rãnh ngoài Werka 2261-150-40A điều chỉnh vị trí ở giai đoạn cuối thay vì liên tục đẩy quá rồi kéo ngược lại.

Đặc biệt với rãnh có vai hai bên, việc tiến hàm có kiểm soát giúp người vận hành tập trung hơn vào vị trí tiếp xúc.

Chỉnh tinh không phải tăng lực ép

Con lăn hỗ trợ điều chỉnh vị trí, không phải tạo lực đo lớn.

Khi đầu đo đã tiếp xúc đúng bề mặt, ép mạnh thêm không làm Indication Error nhỏ hơn và cũng không khiến kết quả đáng tin hơn.

PRE+ và PRE-: điểm đáng chú ý nếu quy trình làm việc có giá trị tham chiếu

Cụm điều khiển của model gồm SET, mm/inch, PRE+ và PRE-.

Theo catalog, giá trị Preset có thể được thiết lập thông qua PRE+ và PRE-. Đây là điểm khiến cấu hình điều khiển của thước cặp rãnh ngoài Werka 2261-150-40A khác một Digital Caliper cơ bản chỉ có ON/OFF và ZERO.

Trong những quy trình đo lặp lại hoặc cần thiết lập trước một giá trị tham chiếu, Preset có thể mang lại cách thao tác thuận tiện hơn.

Tuy nhiên, catalog hiện tại không mô tả đầy đủ trình tự phím. Vì vậy, cách cài đặt cụ thể nên thực hiện theo manual của sản phẩm thay vì tự suy đoán tổ hợp SET/PRE.

150, 200 hay 300mm: chọn theo trục thật, không chọn theo tâm lý “dư còn hơn thiếu”

Bảng series cho thấy tăng Range không chỉ làm con số tối đa lớn hơn.

Bản 150mm có Indication Error ±0.04mm và Length of Jaw 40mm. Bản 200mm tăng lên ±0.05mm và Jaw 50mm. Bản 300mm có ±0.06mm và Jaw 60mm.

Nếu phần lớn trục trong xưởng nằm dưới 150mm và hình học hàm 40mm đáp ứng vị trí rãnh, thước cặp rãnh ngoài Werka 2261-150-40A không phải “bản nhỏ”. Nó là cấu hình phù hợp hơn với chính phạm vi đó.

Bài toán chọn mua trong 30 giây

Chi tiết dưới 150mm + hàm 40mm tiếp cận đúng rãnh + ±0.04mm đáp ứng yêu cầu: 2261-150-40A là model đáng ưu tiên.

Chi tiết thường xuyên trên 150mm: xem bản 200mm thay vì cố dùng ngoài Range.

Chi tiết rất lớn hoặc vị trí cần hàm dài hơn: xem bản 300mm/60mm.

Chỉ đo đường kính ngoài thông thường, không có rãnh đặc biệt: chưa chắc cần một Outside Groove Caliper.

Dung sai chặt hơn khả năng ±0.04mm: thay đổi phương tiện đo chứ không phải đổi cách đọc màn hình.

Cách chọn này giúp người mua thước cặp rãnh ngoài Werka 2261-150-40A dựa trên bài toán thật thay vì chỉ nhìn model hoặc giá trị Range.

Những vị trí làm việc có lý do rõ nhất để dùng 2261-150-40A

Thợ tiện: kiểm tra rãnh ngoài trên trục hoặc chi tiết tròn sau công đoạn gia công.

QC công đoạn: kiểm tra kích thước rãnh ngay trong quá trình sản xuất nếu hình học đầu đo và sai số phù hợp.

Xưởng sản xuất chi tiết có vòng chặn: đặc biệt khi bề mặt rãnh nằm thấp hơn vai và khó tiếp cận bằng hàm ngoài phổ thông.

Kỹ thuật bảo trì: xác định kích thước rãnh ngoài trên trục hoặc phụ tùng cần thay thế.

Phòng dụng cụ đo: thước cặp rãnh ngoài Werka 2261-150-40A có thể được giữ như dụng cụ chuyên trách bên cạnh Digital Caliper và Vernier Caliper thông thường.

5 lỗi khiến có đúng thước nhưng kết quả vẫn không đáng tin

Đặt đầu đo trên vai thay vì đáy rãnh: màn hình vẫn hiện số nhưng đó không phải kích thước cần kiểm tra.

Nghiêng thước để cố tiếp cận: phương đo thay đổi và kết quả có thể không đại diện đúng kích thước.

Nhầm Reading với Accuracy: 0.01mm là độ chia; Indication Error là ±0.04mm.

Tăng lực bằng fine adjustment roller: con lăn dùng để kiểm soát vị trí chứ không phải ép hàm.

Chọn Range thật lớn để dự phòng: model lớn hơn có hình học và mức Indication Error khác, chưa chắc tối ưu cho chi tiết nhỏ.

Quy trình đo rãnh ngoài: ưu tiên vị trí trước, con số sau

1. Xác định hai bề mặt cần kiểm tra. Làm rõ kích thước rãnh đang đo trước khi đặt thước.
2. Làm sạch chi tiết. Loại bỏ mạt kim loại, dầu hoặc bụi tại vùng tiếp xúc.
3. Đưa đầu đo qua vai rãnh. Bảo đảm mặt đo thực sự tới đúng vị trí cần kiểm tra.
4. Giữ thước đúng phương. Không nghiêng chỉ để đầu đo “lọt” vào.
5. Dùng fine adjustment ở giai đoạn cuối. Điều chỉnh chậm khi hai mặt đo gần tiếp xúc.
6. Không ép quá lực. Chỉ cần tiếp xúc ổn định.
7. Đối chiếu ±0.04mm với yêu cầu. Đặc biệt quan trọng nếu kết quả được dùng để quyết định đạt/không đạt.

Với thước cặp rãnh ngoài Werka 2261-150-40A, kỹ thuật thao tác quan trọng không kém độ phân giải của màn hình. Một đầu đo chuyên dụng chỉ phát huy giá trị khi nó được đặt đúng bề mặt mà nó được thiết kế để tiếp cận.

Đừng dùng thước chuyên rãnh cho mọi phép đo trong xưởng

Một bộ dụng cụ đo hiệu quả nên chia nhiệm vụ theo hình học chi tiết. 2261-150-40A dành cho rãnh ngoài chuyên biệt; một thước tiêu chuẩn sẽ hợp lý hơn với đường kính ngoài hoặc kích thước thông thường.

Ví dụ, khu vực đo cơ bản có thể bố trí thước cặp Vernier WERKA cho các kích thước phổ thông, trong khi thước cặp rãnh ngoài Werka 2261-150-40A được giữ cho những chi tiết có vai rãnh khiến hàm tiêu chuẩn khó tiếp cận.

Cách phân vai này vừa giảm nguy cơ dùng sai hình học đầu đo, vừa giúp dụng cụ chuyên dụng được sử dụng đúng nơi nó tạo ra giá trị.

Bảo quản đầu đo chuyên dụng: nhỏ nhưng không phải chi tiết phụ

Sau khi sử dụng, nên lau sạch đầu đo, thân thước và khu vực con trượt trước khi đặt sản phẩm trở lại hộp nhựa.

Không để thước cặp rãnh ngoài Werka 2261-150-40A chung với búa, kìm, cờ lê hoặc các chi tiết kim loại có thể va trực tiếp vào đầu đo.

Fine adjustment roller cần được giữ sạch để hạn chế bụi và mạt làm ảnh hưởng chuyển động.

Pin CR2032 nên được kiểm tra khi màn hình yếu hoặc thiết bị phản hồi bất thường.

Không sử dụng đầu đo chuyên rãnh để móc, cạy hoặc lấy dấu trên vật liệu.

Câu hỏi thường gặp về thước cặp rãnh ngoài Werka 2261-150-40A

Werka 2261-150-40A là loại thước gì?

Tên sản phẩm trên catalog là Digital Caliper For Outside Grooves, tức thước cặp điện tử dành cho các phép đo rãnh ngoài phù hợp với hình học đầu đo.

Range của 2261-150-40A bao nhiêu?

Thước cặp rãnh ngoài Werka 2261-150-40A có Range 0–150mm.

Reading là bao nhiêu?

Reading theo catalog là 0.01mm.

Sai số chỉ thị của model là bao nhiêu?

Indication Error là ±0.04mm.

Hàm dài bao nhiêu?

Length of Jaw của model 2261-150-40A là 40mm.

Hàm 40mm có nghĩa đo được rãnh sâu 40mm không?

Không. 40mm là chiều dài hàm theo catalog. Khả năng tiếp cận còn phụ thuộc hình học thực tế của chi tiết.

Có fine adjustment roller không?

Có. Catalog ghi sản phẩm được trang bị fine adjustment roller.

PRE+ và PRE- dùng để làm gì?

Catalog cho biết giá trị Preset có thể được thiết lập thông qua PRE+ và PRE-. Trình tự thao tác chi tiết nên theo manual của sản phẩm.

Thước sử dụng pin gì?

Model sử dụng pin CR2032 theo catalog.

2261-150-40A và 2261-200-40A khác nhau thế nào?

Bản 150 có Range 0–150mm, Jaw 40mm và Indication Error ±0.04mm. Model 200 có Range 0–200mm, Jaw 50mm và Indication Error ±0.05mm theo bảng catalog.

Có dùng cho QC được không?

Có thể nếu Range, hình học đầu đo và Indication Error ±0.04mm phù hợp với dung sai cũng như quy trình kiểm tra của doanh nghiệp.

Tại sao Description trong catalog lại ghi inner groove?

Trang catalog bạn cung cấp có sự không đồng nhất: tiêu đề và hình minh họa ghi Outside Grooves, trong khi bullet đầu Description lại nhắc inner diameters/inner groove sizes. Vì vậy khi xác định ứng dụng nên đối chiếu thêm tài liệu/manual của đúng model nếu cần yêu cầu kỹ thuật chính thức.

Thước cặp rãnh ngoài Werka 2261-150-40A – giá trị nằm ở việc chạm đúng đáy rãnh

Thước cặp rãnh ngoài Werka 2261-150-40A có Range 0–150mm, Reading 0.01mm, Indication Error ±0.04mm, Length of Jaw 40mm, thân thép không gỉ, fine adjustment roller, chức năng Preset và pin CR2032.

Nhưng đây không phải model nên chọn chỉ vì thông số 0.01mm hoặc vì hình dáng chuyên nghiệp. Lý do thực sự để mua là khi chi tiết có rãnh ngoài mà hàm đo phổ thông khó tiếp xúc đúng bề mặt do vai rãnh hoặc hình học xung quanh.

Nếu Range 150mm bao phủ công việc, đầu đo 40mm phù hợp với bản vẽ chi tiết và ±0.04mm đáp ứng yêu cầu kiểm tra, 2261-150-40A mang lại một cấu hình đúng mục đích hơn việc mua một thước phổ thông rồi cố thay đổi tư thế để đo.

Nếu thường xuyên vượt 150mm, cần hàm lớn hơn hoặc dung sai yêu cầu chặt hơn, hãy thay đổi model hoặc phương tiện đo. Với dụng cụ chuyên dụng, câu hỏi tốt nhất không phải “model nào lớn hơn?” mà là “model nào đặt đúng bề mặt đo nhất?”
