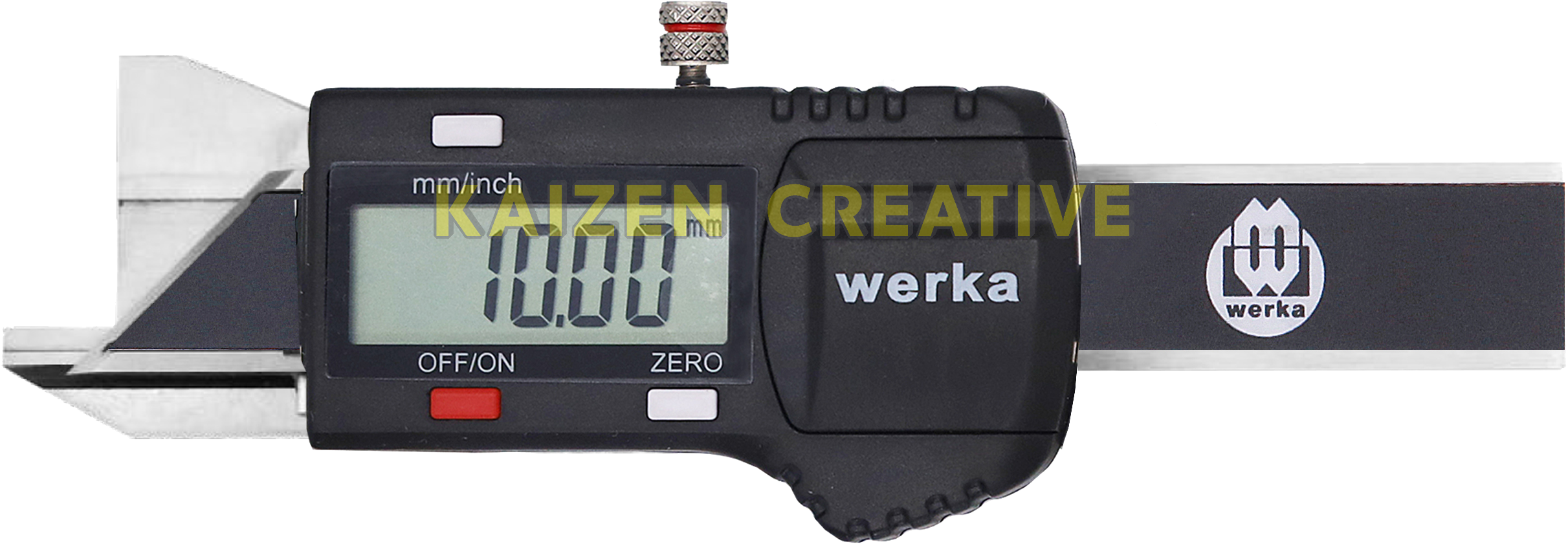

Thước đo vát mép Werka 2259-0660 60° – Tối ưu kiểm tra

Thước đo vát mép Werka 2259-0660 là một dụng cụ mà người mua rất dễ chọn sai nếu chỉ nhìn Range 0–6mm và Reading 0.01mm. Trong series Digital Chamfer Gauge của WERKA, năm model đều có cùng hai thông số này. Điểm phân biệt thực sự nằm ở góc Chamfer, và 2259-0660 là phiên bản dành cho cấu hình 60° theo catalog.

Điều đó làm thay đổi hoàn toàn cách lựa chọn sản phẩm. Nếu bản vẽ chi tiết yêu cầu chamfer 45°, việc mua thước đo vát mép Werka 2259-0660 chỉ vì 60° là con số lớn hơn sẽ không phải cách chọn đúng. Trong trường hợp đó, model 2259-0645 mới là phiên bản 45° tương ứng trong bảng của hãng.

Theo tài liệu WERKA, 2259-0660 có Range 0–6mm, Reading 0.01mm, cấu hình Chamfer 60°, thân bằng thép không gỉ, fine adjustment roller, ba nút OFF/ON – ZERO – mm/inch và sử dụng pin CR2032. Sản phẩm được đóng trong hộp nhựa.

Vì vậy, bài toán mua thước đo vát mép Werka 2259-0660 nên bắt đầu bằng một câu rất đơn giản: góc vát trên bản vẽ của chi tiết có phải 60° hay không? Sau khi xác nhận góc, người dùng mới tiếp tục kiểm tra Range và các yêu cầu kỹ thuật khác.

Thước đo vát mép Werka 2259-0660 – chọn đúng 60° trước khi quan tâm 0.01mm

Trong nhiều sản phẩm đo điện tử, người mua thường nhìn Reading trước. Con số 0.01mm tạo cảm giác đây là thông số quan trọng nhất.

Nhưng với dòng Digital Chamfer Gauge 2259, thứ tự nên đảo lại.

Đầu tiên là Chamfer.

Sau đó mới tới Range.

Cuối cùng mới đánh giá Reading và các đặc điểm thao tác.

Lý do rất rõ khi nhìn vào bảng catalog: 2259-0615, 2259-0620, 2259-0630, 2259-0645 và 2259-0660 đều có Range 0–6mm và Reading 0.01mm.

Thứ thay đổi giữa năm model chính là:

15° – 20° – 30° – 45° – 60°.

Do đó, thước đo vát mép Werka 2259-0660 không phải “phiên bản lớn nhất” theo nghĩa tốt hơn toàn bộ các model còn lại. Nó đơn giản là phiên bản tương ứng với Chamfer 60°.

60° là điều kiện hình học, không phải cấp độ sản phẩm

Đây là cách hiểu rất quan trọng.

Một chi tiết cần kiểm tra theo cấu hình 30° thì model 2259-0630 mới là phiên bản tương ứng trong catalog. Chuyển sang 60° không phải nâng cấp.

Tương tự, nếu bản vẽ quy định 45°, người mua nên xem 2259-0645 thay vì chọn 2259-0660 vì nghĩ góc lớn hơn sẽ “dùng được nhiều hơn”.

Range đúng nhưng góc sai: vì sao vẫn là chọn nhầm dụng cụ?

Hãy hình dung một chi tiết có giá trị cần kiểm tra nằm hoàn toàn trong Range 0–6mm.

Người mua thấy thước đo vát mép Werka 2259-0660 cũng có Range 0–6mm nên cho rằng sản phẩm phù hợp.

Nhưng nếu Chamfer của chi tiết là 45°, Range đúng vẫn chưa đủ.

Series 2259 được WERKA tách thành các model theo góc riêng biệt. Điều này cho thấy góc vát là một phần cốt lõi của cấu hình dụng cụ.

Đây cũng là lý do người mua không nên chọn Chamfer Gauge giống cách chọn một chiếc thước cặp phổ thông chỉ bằng Range.

Ba điều nên đọc trên bản vẽ trước khi đặt hàng

Thứ nhất: góc Chamfer. Với 2259-0660, catalog xác nhận 60°.

Thứ hai: giá trị cần kiểm tra có nằm trong Range 0–6mm hay không.

Thứ ba: quy trình có yêu cầu thông số sai số cụ thể hay không. Catalog hiện tại không công bố Indication Error, vì vậy nếu cần dùng trong một quy trình QC có yêu cầu chặt, cần bổ sung tài liệu kỹ thuật tương ứng.

Thông số kỹ thuật thước đo vát mép Werka 2259-0660

Range 0–6mm – giữ đúng cách gọi, không tự biến thành “độ sâu vát”

Thước đo vát mép Werka 2259-0660 có Range 0–6mm theo bảng catalog.

Tuy nhiên, trang tài liệu bạn cung cấp chỉ ghi cột Range. Nó không diễn giải bằng chữ rằng 0–6mm chính xác là chiều rộng vát, chiều cao vát hay một đại lượng hình học khác.

Vì vậy, cách viết an toàn nhất là giữ nguyên:

Range: 0–6mm.

Không nên tự đổi thành “độ sâu vát 0–6mm” hoặc “chiều rộng chamfer 0–6mm” nếu chưa có manual xác nhận.

Tại sao phải cẩn thận với một từ tưởng rất nhỏ?

Trong dụng cụ đo, cách gọi đại lượng quyết định người đọc hiểu sản phẩm đang đo cái gì.

Nếu nguồn chỉ nói Range nhưng bài bán hàng tự đổi thành một đại lượng cụ thể, khách hàng có thể sử dụng thông tin đó để chọn sản phẩm sai.

Với thước đo vát mép Werka 2259-0660, tốt hơn hết nên giữ đúng dữ liệu hãng và bổ sung manual nếu cần giải thích nguyên lý hình học chi tiết.

Reading 0.01mm – hiển thị tới 0.01mm nhưng chưa thể gọi là Accuracy 0.01mm

Reading của model được catalog ghi là 0.01mm.

Đây là mức giá trị hiển thị của dụng cụ.

Nhưng bảng sản phẩm không có cột Indication Error.

Vì vậy, không nên quảng cáo thước đo vát mép Werka 2259-0660 là “độ chính xác 0.01mm”.

Cách mô tả đúng với nguồn hiện tại là:

Reading 0.01mm.

Nếu mua cho QC thì sao?

Nếu mục đích chỉ là lựa chọn model theo góc, Range và tính năng thao tác, catalog hiện tại cung cấp khá rõ các thông tin đó.

Nhưng nếu doanh nghiệp cần xác nhận một mức sai số cụ thể để đưa vào quy trình kiểm soát chất lượng, nên yêu cầu thêm tài liệu kỹ thuật của đúng model.

Reading không nên được dùng thay thế Indication Error trong quyết định này.

5 model cùng Range 0–6mm – khác biệt nằm ở chính góc Chamfer

Bảng này cho thấy lý do việc đọc đúng mã model đặc biệt quan trọng.

Tất cả năm phiên bản có chung Range và Reading. Nếu chỉ so hai thông số đó, chúng gần như giống nhau.

Nhưng khi nhìn sang cột Chamfer, mỗi model có một mục đích riêng.

Chọn model trong 30 giây: nhìn góc trên bản vẽ rồi đối chiếu đúng mã

Bản vẽ ghi 15°: xem 2259-0615.

Bản vẽ ghi 20°: xem 2259-0620.

Bản vẽ ghi 30°: xem 2259-0630.

Bản vẽ ghi 45°: xem 2259-0645.

Bản vẽ ghi 60°: thước đo vát mép Werka 2259-0660 là phiên bản tương ứng trong bảng catalog.

Sau khi xác định góc, hãy kiểm tra giá trị cần đo có nằm trong Range 0–6mm hay không.

Nếu quy trình yêu cầu thông số sai số cụ thể, bước tiếp theo là xác nhận thêm tài liệu kỹ thuật thay vì suy từ Reading 0.01mm.

Một chi tiết CNC 60° cho thấy Chamfer Gauge đáng giá ở đâu

Hãy hình dung một lô chi tiết gia công CNC đều có mép vát 60° theo bản vẽ.

Người vận hành cần kiểm tra nhiều chi tiết liên tục sau công đoạn gia công.

Nếu chỉ nhìn mép bằng mắt, việc nhận biết một thay đổi nhỏ giữa các chi tiết không phải lúc nào cũng thuận tiện.

Nếu dùng một dụng cụ có cấu hình không đúng góc, hình học kiểm tra cũng không tương ứng với yêu cầu 60°.

Trong tình huống này, thước đo vát mép Werka 2259-0660 có giá trị vì nó được catalog xác định riêng cho Chamfer 60° và cung cấp Reading dạng số.

Điều này đặc biệt phù hợp với công việc lặp lại: cùng một loại chi tiết, cùng góc thiết kế và cùng phương pháp kiểm tra.

Fine adjustment roller – khi một thao tác nhỏ giúp giảm việc đẩy quá rồi kéo ngược

WERKA trang bị fine adjustment roller cho dòng Digital Chamfer Gauge này.

Khi đầu đo còn cách xa vị trí kiểm tra, người sử dụng có thể di chuyển nhanh.

Khi tiến gần trạng thái tiếp xúc, fine adjustment roller hỗ trợ điều chỉnh chậm hơn và có kiểm soát hơn.

Trên thước đo vát mép Werka 2259-0660, lợi ích này nằm ở thao tác chứ không nên được hiểu thành việc con lăn làm tăng độ chính xác của cảm biến.

Đừng biến chỉnh tinh thành ép mạnh

Fine adjustment roller không phải cơ cấu để siết đầu đo vào chi tiết.

Nếu đầu đo chưa đặt đúng hình học 60° trên bề mặt cần kiểm tra, tăng lực không sửa được việc đặt sai vị trí.

Người sử dụng nên đưa dụng cụ về đúng tư thế rồi mới tiếp tục đọc kết quả.

OFF/ON, ZERO và mm/inch – giao diện đơn giản cho phép kiểm tra lặp lại

OFF/ON dùng để bật hoặc tắt thiết bị.

ZERO hỗ trợ thiết lập lại mốc hiển thị theo cách thao tác phù hợp.

mm/inch cho phép chuyển đổi đơn vị.

Cấu hình ba nút khiến thước đo vát mép Werka 2259-0660 tương đối trực tiếp trong thao tác. Người dùng không cần xử lý nhiều chức năng điện tử trước khi tập trung vào yếu tố quan trọng nhất: chọn đúng góc và đặt đúng vị trí kiểm tra.

Chamfer Gauge không nên bị biến thành “một chiếc thước cặp khác”

Mỗi dụng cụ có vai trò riêng.

Digital Caliper tiêu chuẩn phù hợp với nhiều phép đo ngoài, trong, sâu hoặc bậc tùy cấu hình.

Digital Chamfer Gauge lại hướng tới kiểm tra hình học chamfer theo model tương ứng.

Do đó, thước đo vát mép Werka 2259-0660 nên được giữ cho những chi tiết có yêu cầu Chamfer 60° phù hợp thay vì cố sử dụng cho mọi phép đo cơ khí trong xưởng.

Nếu cần thực hiện các phép đo kích thước phổ thông, có thể bố trí thêm thước cặp cơ khí WERKA cho công việc đo cơ bản. Cách phân chia dụng cụ theo nhiệm vụ giúp giảm việc sử dụng sai hình học đầu đo.

Ai có lý do rõ nhất để chọn thước đo vát mép Werka 2259-0660?

Xưởng CNC: khi thường xuyên gia công chi tiết có Chamfer 60° và cần kiểm tra giá trị theo Range của sản phẩm.

QC công đoạn: khi cần một dụng cụ chuyên cho cấu hình 60° thay vì sử dụng một thiết bị không tương ứng hình học.

Xưởng tiện và phay: phù hợp khi mép vát 60° là đặc điểm lặp lại trên nhiều chi tiết.

Phòng dụng cụ đo: có thể bố trí nhiều model 2259 theo các góc thường xuất hiện trong sản xuất, thay vì kỳ vọng một model xử lý toàn bộ 15° đến 60°.

Kỹ thuật viên kiểm tra đầu vào: khi cần đối chiếu chi tiết gia công theo một góc Chamfer cụ thể.

Khi nào 2259-0660 là lựa chọn sai dù Range hoàn toàn phù hợp?

Khi góc vát không phải 60°. Đây là điều kiện đầu tiên.

Khi giá trị cần kiểm tra vượt Range 0–6mm.

Khi quy trình yêu cầu một Indication Error cụ thể nhưng chưa có tài liệu xác nhận.

Khi công việc chỉ là đo kích thước ngoài hoặc trong thông thường. Một thước cặp phù hợp có thể hợp lý hơn.

Khi người mua chỉ chọn vì Reading 0.01mm. Reading không thể thay thế việc chọn đúng Chamfer.

Quy trình kiểm tra hợp lý: xác nhận 60° trước rồi mới đặt dụng cụ

1. Đọc bản vẽ chi tiết. Xác nhận Chamfer yêu cầu là 60°.
2. Kiểm tra Range. Giá trị cần kiểm tra phải nằm trong 0–6mm theo catalog.
3. Làm sạch mép vát. Loại bỏ mạt, dầu hoặc ba via tại vị trí tiếp xúc.
4. Kiểm tra trạng thái ZERO. Thiết lập dụng cụ đúng theo quy trình sử dụng trước khi đo.
5. Đặt đầu đo đúng hình học. Không nghiêng dụng cụ để ép nó phù hợp với bề mặt.
6. Dùng fine adjustment ở bước cuối. Điều chỉnh chậm tới trạng thái tiếp xúc ổn định.
7. Đọc và ghi giá trị. Nếu phục vụ QC chính thức, đối chiếu thêm với yêu cầu kỹ thuật của quy trình và dữ liệu sai số được phê duyệt.

Với thước đo vát mép Werka 2259-0660, chọn đúng model và đặt đúng hình học quan trọng không kém khả năng đọc màn hình.

6 sai lầm dễ làm một Chamfer Gauge tốt trở thành dụng cụ được dùng sai

Chọn 60° vì nghĩ lớn hơn 45° là tốt hơn: mỗi model phục vụ một góc khác nhau.

Nhầm Range 0–6mm thành một đại lượng cụ thể khi catalog chưa định nghĩa: nên giữ đúng cách gọi Range.

Gọi Reading 0.01mm là Accuracy: bảng hiện tại không có Indication Error.

Đặt đầu đo lệch khỏi hình học chamfer: màn hình vẫn có thể hiện số nhưng phép đo chưa chắc đúng phương pháp.

Ép mạnh bằng fine adjustment: con lăn chỉnh tinh dùng để kiểm soát chuyển động.

Dùng 2259-0660 cho mọi góc vát: series đã có model riêng cho 15°, 20°, 30°, 45° và 60°.

Bảo quản Chamfer Gauge – đầu đo đúng góc cần được giữ như một bề mặt đo

Sau khi sử dụng, lau sạch đầu đo, thanh thước và khu vực fine adjustment roller.

Không để thước đo vát mép Werka 2259-0660 chung với búa, kìm, cờ lê hoặc những dụng cụ có thể va trực tiếp vào phần đầu đo.

Không sử dụng đầu đo để cạy, lấy dấu hoặc tác động lực lên chi tiết.

Pin CR2032 nên được kiểm tra nếu màn hình yếu hoặc thiết bị hoạt động không ổn định.

Khi không sử dụng, nên cất sản phẩm trở lại hộp nhựa đi kèm.

Câu hỏi thường gặp về thước đo vát mép Werka 2259-0660

Werka 2259-0660 là loại dụng cụ gì?

Catalog gọi sản phẩm là Digital Chamfer Gauge.

2259-0660 dùng cho góc bao nhiêu?

Thước đo vát mép Werka 2259-0660 có cấu hình Chamfer 60° theo catalog.

Range của model là bao nhiêu?

Range là 0–6mm.

Reading bao nhiêu?

Reading theo catalog là 0.01mm.

Sai số chỉ thị bao nhiêu?

Trang catalog hiện tại không công bố Indication Error, vì vậy không nên tự gán một mức sai số cho model.

0.01mm có phải độ chính xác không?

Không nên gọi như vậy. 0.01mm là Reading được catalog công bố.

Có thể dùng bản 60° để đo Chamfer 45° không?

Catalog cung cấp riêng model 2259-0645 cho Chamfer 45° và 2259-0660 cho 60°. Vì vậy nên chọn đúng cấu hình góc theo yêu cầu chi tiết.

2259-0660 khác 2259-0645 ở đâu?

Cả hai có Range 0–6mm và Reading 0.01mm. Khác biệt chính trong bảng là Chamfer: 2259-0645 là 45°, còn 2259-0660 là 60°.

Model có fine adjustment roller không?

Có. Catalog ghi sản phẩm được trang bị fine adjustment roller.

Có ZERO và chuyển mm/inch không?

Có. Ba nút chức năng là OFF/ON, ZERO và mm/inch.

Thước dùng pin nào?

Sản phẩm sử dụng pin CR2032.

Có thể dùng cho QC không?

Có thể phù hợp về góc, Range và Reading. Nếu quy trình QC yêu cầu xác nhận sai số chỉ thị cụ thể thì cần bổ sung tài liệu kỹ thuật vì trang catalog này chưa công bố Indication Error.

Thước đo vát mép Werka 2259-0660 – đúng 60° quan trọng hơn việc có 0.01mm trên màn hình

Thước đo vát mép Werka 2259-0660 có Range 0–6mm, Reading 0.01mm, Chamfer 60°, thân thép không gỉ, fine adjustment roller, ba nút OFF/ON – ZERO – mm/inch và sử dụng pin CR2032.

Nhưng nếu chỉ nhớ một điều về sản phẩm, hãy nhớ 60°.

Trong toàn bộ series 2259, Range 0–6mm và Reading 0.01mm được giữ giống nhau trên cả năm model. Góc Chamfer mới là yếu tố tách 0615, 0620, 0630, 0645 và 0660 thành năm lựa chọn khác nhau.

Vì vậy, thước đo vát mép Werka 2259-0660 phù hợp khi chi tiết thực tế và bản vẽ yêu cầu cấu hình 60°. Nếu yêu cầu là 45°, 30°, 20° hoặc 15°, người mua nên chuyển sang model tương ứng thay vì cố sử dụng bản 60°.

Đồng thời, catalog hiện tại chỉ xác nhận Range và Reading chứ không công bố Indication Error hay định nghĩa chi tiết đại lượng hình học của Range. Những thông tin chưa có không nên được tự bổ sung chỉ để nội dung trông đầy đủ.

Đó là cách chọn Chamfer Gauge ít rủi ro nhất: đúng góc trước, đúng Range sau, sau đó mới đánh giá Reading và yêu cầu QC.
