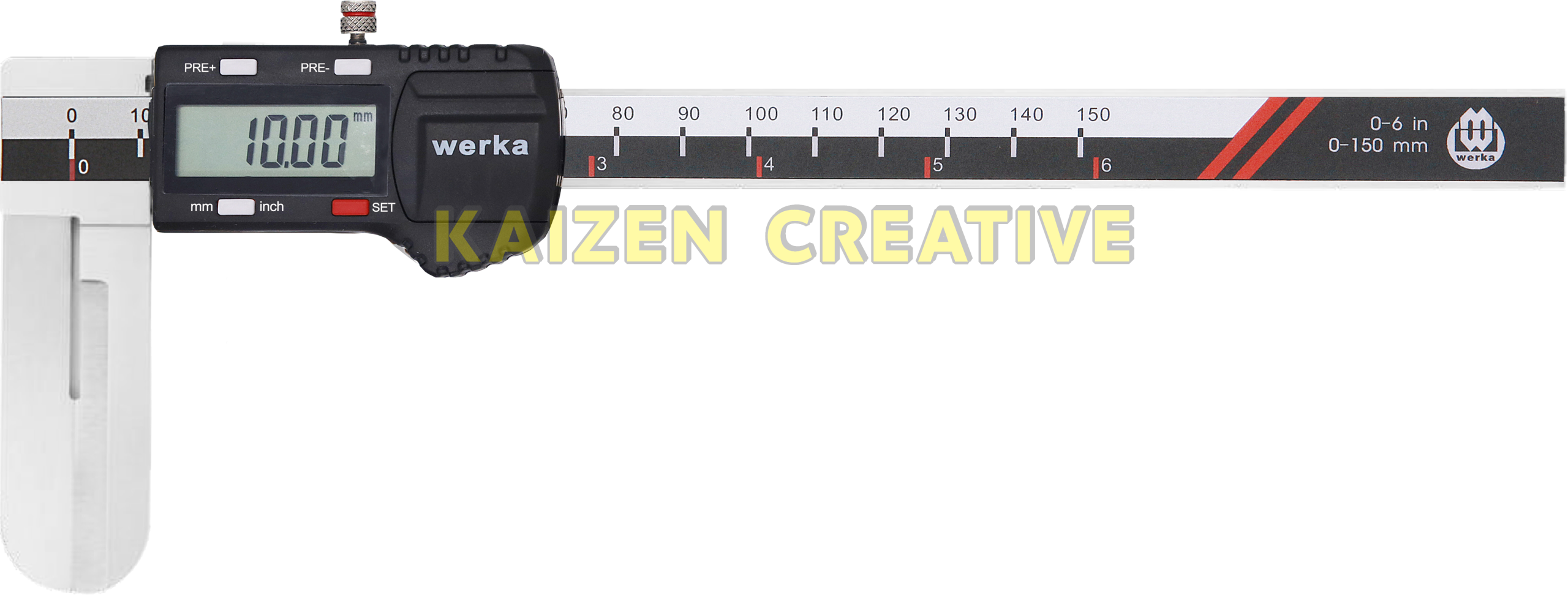

Thước cặp dao đo trong Werka 2251-150-60D – Hàm 60mm

Thước cặp dao đo trong Werka 2251-150-60D không được thiết kế để thay thế mọi chiếc thước cặp trong xưởng. Giá trị của model này xuất hiện khi người dùng gặp những đường kính trong có hình học đặc biệt, nơi một cặp hàm đo trong tiêu chuẩn chưa chắc tiếp xúc được đúng bề mặt cần kiểm tra. WERKA gọi sản phẩm là Digital Inside Knife-Edge Caliper và catalog xác định rõ công dụng: suitable for measuring special inner diameters.

Điểm đáng chú ý nhất của thước cặp dao đo trong Werka 2251-150-60D không chỉ là dải đo 15–150mm hay Reading 0.01mm. Model sử dụng phần hàm dao dài 60mm. Chính chiều dài hàm này mới là thông số người mua cần đặt cạnh bản vẽ chi tiết trước khi quyết định sản phẩm có phù hợp hay không.

Catalog còn công bố Indication Error ±0.04mm, thân thép không gỉ, fine adjustment roller và cụm bốn nút SET, mm/inch, PRE+, PRE-. Các nút PRE+ và PRE- hỗ trợ thiết lập giá trị Preset, giúp sản phẩm có cách sử dụng chuyên biệt hơn một Digital Caliper ba nút thông thường.

Vì vậy, bài viết này không đặt trọng tâm vào câu hỏi “150mm có đủ lớn không?”. Câu hỏi sát với người mua hơn là: hàm 60mm có đủ để tiếp cận đúng bề mặt cần đo, hay công việc thực tế nên chuyển sang phiên bản hàm 75mm hoặc 90mm?

Thước cặp dao đo trong Werka 2251-150-60D giải quyết bài toán nào?

Có những chi tiết mà vấn đề không nằm ở kích thước quá lớn hay quá nhỏ. Vấn đề nằm ở vị trí bề mặt cần đo.

Một thước cặp thông thường có thể có Range 150mm nhưng phần hàm đo trong lại không phù hợp với hình học của đường kính cần kiểm tra. Khi bề mặt nằm sâu, bị che bởi một bậc hoặc có kết cấu khiến mặt đo tiêu chuẩn khó tiếp xúc, việc cố nghiêng dụng cụ chỉ để “chạm tới” có thể làm thay đổi phương đo.

Thước cặp dao đo trong Werka 2251-150-60D sử dụng hàm kiểu knife-edge và chiều dài hàm 60mm. Về mặt hình học, cấu hình này tạo thêm khả năng tiếp cận những vị trí đường kính trong đặc biệt so với một cặp hàm ngắn thông thường.

Catalog không liệt kê từng loại chi tiết cụ thể có thể đo, vì vậy không nên biến sản phẩm thành một dụng cụ “đo được mọi rãnh, mọi lỗ”. Điều cần làm là đối chiếu hình dạng hàm với chính chi tiết của người dùng.

Một nguyên tắc mua hàng quan trọng: nhìn vị trí đo trước, nhìn Range sau

Người mua thường bắt đầu bằng câu hỏi: “Tôi cần thước 150mm hay 200mm?”. Với dòng này, thứ tự đó nên thay đổi.

Hãy xác định bề mặt cần đo nằm ở đâu, khoảng tiếp cận cần thiết là bao nhiêu, sau đó mới chọn Range.

Đây chính là lý do series có ba cấu hình hàm 60mm, 75mm và 90mm thay vì chỉ tăng phạm vi đo.

Hàm dao 60mm – thông số đáng xem trước cả dải 150mm

Catalog của thước cặp dao đo trong Werka 2251-150-60D ghi Length of Jaw = 60mm.

Cần hiểu đúng rằng 60mm là chiều dài hàm theo thông số catalog, không nên tự diễn giải thành “đo được rãnh sâu tối đa 60mm” trong mọi trường hợp. Khả năng tiếp cận thực tế còn phụ thuộc hình dạng chi tiết, vị trí bậc, đường kính miệng và góc đặt dụng cụ.

Đây là một khác biệt rất quan trọng với cách quảng cáo chỉ lấy một con số rồi biến thành khả năng tuyệt đối.

Khi nào 60mm là hợp lý?

Nếu vị trí cần tiếp xúc nằm trong hình học mà hàm 60mm có thể vươn tới và toàn bộ kích thước cần đo nằm trong Range 15–150mm, model này có lợi thế về sự gọn gàng so với các phiên bản dài hơn.

Ngược lại, nếu bản vẽ cho thấy vị trí cần đo sâu hơn hoặc cần hàm dài hơn để vượt qua phần kết cấu phía trước, người mua nên xem ngay 2251-200-75D hoặc 2251-300-90D.

Đừng mua bản 90mm chỉ để “dự phòng”

Hàm dài hơn có thể mở rộng khả năng tiếp cận nhưng không tự động khiến mọi phép đo thuận tiện hơn.

Với chi tiết nhỏ, một cấu hình dài hơn cần thiết có thể khiến thao tác kém gọn. Vì vậy, thước cặp dao đo trong Werka 2251-150-60D vẫn là lựa chọn hợp lý nếu 60mm đúng với hình học công việc hàng ngày.

Thông số kỹ thuật thước cặp dao đo trong Werka 2251-150-60D

Reading 0.01mm và sai số ±0.04mm – đừng để màn hình đánh lừa quyết định mua

Thước cặp dao đo trong Werka 2251-150-60D có Reading 0.01mm. Đây là mức giá trị mà màn hình có thể hiển thị.

Nhưng Indication Error được catalog công bố là ±0.04mm.

Do đó, hai cách nói dưới đây hoàn toàn khác nhau:

Đúng: độ chia 0.01mm, sai số chỉ thị ±0.04mm.

Không nên viết: độ chính xác 0.01mm.

Đây là điểm đặc biệt quan trọng nếu sản phẩm được mua cho QC. Việc nhìn thấy hai chữ số sau dấu thập phân không đồng nghĩa dụng cụ phù hợp với mọi dung sai nhỏ.

Hãy bắt đầu từ dung sai bản vẽ

Nếu đường kính trong cần kiểm tra là một kích thước chức năng, người phụ trách nên xác định yêu cầu dung sai trước rồi mới đánh giá Indication Error ±0.04mm có phù hợp hay không.

Nếu yêu cầu chặt hơn khả năng của dụng cụ, giải pháp không phải là “đọc thật cẩn thận hơn” mà là lựa chọn phương tiện đo phù hợp hơn.

Fine adjustment roller – khi hàm dao dài cần được điều khiển chậm ở bước cuối

Catalog trang bị thước cặp dao đo trong Werka 2251-150-60D fine adjustment roller.

Đây là chi tiết có giá trị thực tế với một chiếc thước có hàm chuyên dụng. Khi hai mặt đo vẫn còn cách xa bề mặt mục tiêu, người dùng có thể di chuyển nhanh. Nhưng khi đã gần vị trí tiếp xúc, con lăn chỉnh tinh hỗ trợ điều khiển chuyển động có kiểm soát hơn.

Điểm đáng lưu ý là fine adjustment roller không phải cơ cấu để tạo lực ép lớn hơn.

Chỉnh tinh là chỉnh vị trí, không phải “siết cho chắc”

Khi mặt dao đã tiếp xúc đúng vị trí, tiếp tục tạo lực không làm phép đo chính xác hơn.

Mục tiêu là tìm được trạng thái tiếp xúc ổn định và nhất quán, đặc biệt khi hình học bên trong khiến người sử dụng khó quan sát trực tiếp hai mặt đo.

PRE+ và PRE- – chi tiết khiến Werka 2251-150-60D khác một Digital Caliper cơ bản

Thông thường, người dùng quen nhìn thấy ON/OFF và ZERO trên thước cặp điện tử. Nhưng catalog của model này liệt kê bốn nút: SET, mm/inch, PRE+ và PRE-.

WERKA ghi rõ các giá trị Preset có thể được thiết lập thông qua PRE+ và PRE-.

Điều này tạo thêm cách làm việc với giá trị cài đặt trước cho thước cặp dao đo trong Werka 2251-150-60D, thay vì chỉ đọc một giá trị trực tiếp sau mỗi lần đưa hàm vào chi tiết.

Không nên tự đoán cách bấm nút

Catalog hiện tại chỉ xác nhận khả năng thiết lập Preset thông qua PRE+ và PRE-. Nó không trình bày đầy đủ chuỗi thao tác, cách xác nhận SET hoặc logic từng chế độ.

Vì vậy, bài viết không tự tạo hướng dẫn nút bấm mà chưa có manual tương ứng. Khi đưa sản phẩm vào sử dụng, nên thao tác theo tài liệu hướng dẫn của đúng model.

mm/inch – tính năng nhỏ nhưng hữu ích khi bản vẽ không cùng một hệ đơn vị

Thước cặp dao đo trong Werka 2251-150-60D có nút mm/inch theo catalog.

Với xưởng nhận bản vẽ từ nhiều khách hàng hoặc làm việc với linh kiện nhập khẩu, khả năng chuyển đổi trực tiếp giúp giảm thao tác quy đổi thủ công.

Tuy nhiên, thay đổi đơn vị không thay đổi khả năng đo của thước. Dải và Indication Error vẫn cần được đánh giá đúng theo yêu cầu kỹ thuật.

2251-150-60D, 2251-200-75D hay 2251-300-90D – đừng chọn bằng Range một mình

Chọn 2251-150-60D khi nào?

Chọn thước cặp dao đo trong Werka 2251-150-60D khi kích thước cần kiểm tra nằm trong 15–150mm và hình học hàm 60mm đáp ứng được vị trí đo.

Đây là lựa chọn gọn nhất trong ba model catalog hiện tại và cũng có Indication Error thấp nhất trong bảng là ±0.04mm.

Chọn 2251-200-75D khi nào?

Khi Range 150mm bắt đầu thiếu hoặc vị trí cần tiếp cận cần hàm dài hơn, bản 200mm với Length of Jaw 75mm là bước tiếp theo.

Chọn 2251-300-90D khi nào?

Phiên bản 300mm phù hợp khi cả phạm vi kích thước và yêu cầu tiếp cận đều lớn hơn. Length of Jaw tăng lên 90mm, nhưng Indication Error theo catalog cũng tăng lên ±0.06mm.

Đây là lý do không nên mặc định model lớn nhất là model tốt nhất.

4 câu hỏi nên trả lời trước khi mua thước cặp dao đo trong Werka 2251-150-60D

1. Đường kính cần đo nhỏ nhất là bao nhiêu?

Range của model bắt đầu từ 15mm chứ không bắt đầu từ 0mm.

Đây là chi tiết rất dễ bị bỏ qua khi người mua chỉ nhìn con số “150mm”. Nếu đường kính cần đo nhỏ hơn 15mm, thước cặp dao đo trong Werka 2251-150-60D không nằm trong Range catalog.

2. Hàm 60mm có tiếp cận được vị trí cần đo không?

Đây là câu hỏi quan trọng nhất.

Nên kiểm tra bản vẽ hoặc trực tiếp xem chi tiết để xác định vị trí bề mặt cần tiếp xúc. Không nên mua chỉ vì Range đáp ứng.

3. Sai số ±0.04mm có phù hợp không?

Nếu sản phẩm được sử dụng cho QC, hãy so sánh Indication Error với dung sai của chi tiết.

4. Có thực sự cần Preset không?

Nếu quy trình có thể khai thác các giá trị cài đặt trước, PRE+ và PRE- là điểm đáng quan tâm. Nếu chỉ cần một phép đo trong rất đơn giản, người mua nên cân nhắc liệu có cần một model chuyên dụng như vậy hay không.

Khi nào một thước đo trong thông thường bắt đầu trở nên bất tiện?

Khi bề mặt cần đo nằm sâu hơn phần hàm có thể tiếp cận: đây là tình huống mà hình học hàm chuyên dụng bắt đầu có ý nghĩa.

Khi phải nghiêng thước mới chạm được: việc thay đổi phương của dụng cụ chỉ để tiếp xúc bề mặt là dấu hiệu nên xem lại loại hàm đang sử dụng.

Khi kích thước là đường kính trong đặc biệt: catalog của thước cặp dao đo trong Werka 2251-150-60D xác định sản phẩm phù hợp với special inner diameters.

Khi cần điều khiển hàm tinh hơn: fine adjustment roller hỗ trợ người vận hành tiến tới vị trí tiếp xúc có kiểm soát hơn.

Khi quy trình có giá trị Preset: PRE+ và PRE- tạo khác biệt so với cấu hình Digital Caliper cơ bản.

Thước cặp dao đo trong Werka 2251-150-60D phù hợp với ai?

Thợ tiện: khi chi tiết có đường kính trong đặc biệt cần kiểm tra trực tiếp sau gia công.

Xưởng cơ khí chính xác: phù hợp với những vị trí mà kiểu hàm tiêu chuẩn khó tiếp cận đúng bề mặt.

Nhân viên QC: khi hình học chi tiết yêu cầu một dụng cụ đo trong chuyên dụng và Indication Error ±0.04mm đáp ứng yêu cầu kiểm tra.

Kỹ thuật viên bảo trì: hữu ích khi cần xác định các kích thước trong đặc biệt của phụ tùng hoặc cụm máy.

Phòng dụng cụ đo: thước cặp dao đo trong Werka 2251-150-60D nên được xem như một dụng cụ chuyên trách bên cạnh thước cặp phổ thông, không phải sản phẩm thay thế toàn bộ hệ thước.

Khi nào không nên chọn 2251-150-60D?

Nếu toàn bộ kích thước trong đều dễ tiếp cận bằng hàm tiêu chuẩn, một Digital Caliper thông thường có thể đơn giản hơn.

Nếu đường kính cần đo nhỏ hơn 15mm hoặc lớn hơn 150mm, model này không đáp ứng Range catalog.

Nếu vị trí bề mặt cần đo yêu cầu chiều dài hàm lớn hơn cấu hình 60mm, nên xem bản 75mm hoặc 90mm.

Nếu dung sai quá chặt so với Indication Error ±0.04mm, cần chọn phương tiện đo phù hợp hơn.

Nếu công việc chỉ cần đo ngoài, việc mua thước cặp dao đo trong Werka 2251-150-60D sẽ không tận dụng đúng cấu tạo chuyên biệt của sản phẩm.

5 sai lầm dễ khiến chọn đúng thương hiệu nhưng sai dụng cụ

Sai lầm 1 – chỉ nhìn số 150mm: model có Range 15–150mm, không phải 0–150mm.

Sai lầm 2 – bỏ qua Length of Jaw: với một Inside Knife-Edge Caliper, 60mm là thông số cần xem nghiêm túc.

Sai lầm 3 – gọi 0.01mm là độ chính xác: Reading là 0.01mm nhưng Indication Error là ±0.04mm.

Sai lầm 4 – chọn bản lớn nhất để dự phòng: 300mm/90mm chưa chắc dễ thao tác hơn nếu chi tiết thực tế chỉ nhỏ.

Sai lầm 5 – không kiểm tra hình học chi tiết: Range đúng không đồng nghĩa hàm chắc chắn tiếp xúc được đúng bề mặt.

Cách dùng Werka 2251-150-60D để hàm dao làm đúng việc của nó

Kiểm tra vị trí tiếp xúc trước: xác định chính xác bề mặt đường kính trong cần đo.

Làm sạch chi tiết: loại bỏ mạt kim loại, dầu dư hoặc vật cản tại mặt tiếp xúc.

Đưa hàm vào đúng phương: không nghiêng thước chỉ để cố chạm bề mặt.

Sử dụng fine adjustment ở bước cuối: khi hàm đã gần tiếp xúc, điều khiển chậm giúp người dùng kiểm soát vị trí tốt hơn.

Không tạo lực quá lớn: hàm dao là bề mặt đo chứ không phải cơ cấu kẹp.

Kiểm tra Preset: nếu đang sử dụng giá trị cài đặt trước, cần biết rõ giá trị đang được thiết lập trước khi đọc kết quả.

Đọc đúng sai số: với công việc QC, luôn nhớ thước cặp dao đo trong Werka 2251-150-60D có Indication Error ±0.04mm theo catalog.

Hàm dao dài cần được bảo quản như một bề mặt đo, không phải một thanh kim loại

Sau khi sử dụng, nên lau sạch hai mặt đo và thân thước trước khi đặt sản phẩm trở lại hộp nhựa.

Không bỏ thước cặp dao đo trong Werka 2251-150-60D chung với búa, kìm, cờ lê hoặc các chi tiết nặng có thể va vào phần hàm.

Fine adjustment roller cũng nên được giữ sạch, tránh để mạt kim loại tích tụ tại khu vực chuyển động.

Pin CR2032 cần được kiểm tra nếu màn hình yếu hoặc thiết bị phản hồi bất thường.

Không dùng phần hàm dao để cạy, móc hoặc lấy dấu trên vật liệu.

Đừng bắt một chiếc Knife-Edge Caliper làm toàn bộ công việc của xưởng

Một hệ dụng cụ đo hợp lý nên phân vai theo hình học của chi tiết. Thước cặp dao đo trong Werka 2251-150-60D dành cho đường kính trong đặc biệt; các kích thước ngoài hoặc trong thông thường nên giao cho loại thước phù hợp hơn.

Ví dụ, những phép đo cơ khí phổ thông không cần hệ điện tử chuyên dụng có thể sử dụng Workshop Vernier Caliper WERKA, trong khi dòng 2251 được dành cho những vị trí mà hình học hàm dao thực sự mang lại lợi thế.

Cách phân chia này giúp dụng cụ chuyên dụng được sử dụng đúng mục đích thay vì trở thành một chiếc thước đắt tiền để thực hiện những việc một model cơ bản đã làm tốt.

Câu hỏi thường gặp về thước cặp dao đo trong Werka 2251-150-60D

Model đúng là 2250-150-60D hay 2251-150-60D?

Catalog bạn cung cấp ghi Art.No. 2251-150-60D. Vì vậy bài này sử dụng mã 2251-150-60D.

Werka 2251-150-60D dùng để đo gì?

Catalog ghi sản phẩm phù hợp để đo special inner diameters, tức các đường kính trong đặc biệt.

Dải đo của 2251-150-60D là bao nhiêu?

Thước cặp dao đo trong Werka 2251-150-60D có Range 15–150mm.

Tại sao Range không bắt đầu từ 0mm?

Catalog quy định phạm vi của model là 15–150mm. Người dùng cần kiểm tra đường kính nhỏ hơn 15mm nên chọn dụng cụ khác phù hợp.

Độ chia của model là bao nhiêu?

Reading là 0.01mm.

Sai số chỉ thị bao nhiêu?

Indication Error của 2251-150-60D là ±0.04mm.

Hàm thước dài bao nhiêu?

Length of Jaw theo catalog là 60mm.

Hàm 60mm có nghĩa đo được rãnh sâu 60mm không?

Không nên diễn giải như vậy. 60mm là chiều dài hàm theo catalog; khả năng tiếp cận thực tế còn phụ thuộc hình học của chi tiết.

Model có chỉnh tinh không?

Có. Catalog ghi sản phẩm được trang bị fine adjustment roller.

PRE+ và PRE- dùng để làm gì?

Catalog cho biết các giá trị Preset có thể được thiết lập thông qua PRE+ và PRE-. Chuỗi thao tác cụ thể nên thực hiện theo manual của sản phẩm.

Thước dùng pin gì?

Catalog ghi pin CR2032.

Nên chọn 60mm, 75mm hay 90mm?

Chọn theo cả Range và hình học vị trí cần tiếp cận. 2251-150-60D có hàm 60mm, 2251-200-75D có hàm 75mm và 2251-300-90D có hàm 90mm.

Werka 2251-150-60D – mua đúng hàm quan trọng hơn mua Range thật lớn

Thước cặp dao đo trong Werka 2251-150-60D có Range 15–150mm, Reading 0.01mm, Indication Error ±0.04mm, hàm dao dài 60mm, thân thép không gỉ, fine adjustment roller và hệ nút SET, mm/inch, PRE+, PRE-.

Nhưng thông số đáng quyết định nhất không phải 150mm. Với một dụng cụ chuyên đo đường kính trong, vị trí mà hàm có thể tiếp cận mới là yếu tố cần đánh giá đầu tiên.

Nếu hàm 60mm phù hợp với hình học chi tiết và Range 15–150mm bao phủ kích thước cần kiểm tra, model này giữ lợi thế gọn hơn hai phiên bản 75mm và 90mm. Nếu vị trí cần đo đòi hỏi độ vươn lớn hơn, hãy chọn đúng model dài hơn ngay từ đầu thay vì cố xoay hoặc nghiêng thước để “đo cho tới”.

Đó cũng là điểm khác biệt giữa việc mua một dụng cụ vì thông số đẹp và mua một dụng cụ vì nó giải quyết chính xác vấn đề đang gặp. Với đúng dạng đường kính trong đặc biệt, thước cặp dao đo trong Werka 2251-150-60D mới phát huy đúng giá trị của một Digital Inside Knife-Edge Caliper chuyên dụng.
