Thước cặp đồng hồ Werka 2305 150–300mm – Nâng cấp đáng giá, đọc nhanh cho QC

Thước cặp đồng hồ Werka 2305 là dòng Dial Caliper dành cho người dùng muốn đọc kích thước nhanh qua mặt đồng hồ kim nhưng vẫn ưu tiên cấu tạo cơ khí không phụ thuộc vào pin. Series có ba dải đo 0–150mm, 0–200mm và 0–300mm, kết hợp hai mức độ chia 0.01mm hoặc 0.02mm, phù hợp cho gia công cơ khí, kiểm tra chất lượng QC, bảo trì và nhiều công việc đo kích thước tại xưởng.

Điểm đáng chú ý của thước cặp đồng hồ Werka 2305 không chỉ nằm ở mặt số. Catalog thể hiện sản phẩm có vỏ kim loại mới, cơ cấu chống sốc kép tích hợp, bánh chỉnh tinh được tối ưu công thái học, thanh răng độ chính xác cao và bề mặt mạ chrome với vạch laser rõ hơn. Đây là những chi tiết tác động trực tiếp đến trải nghiệm thao tác và khả năng quan sát khi phải đo nhiều chi tiết liên tục.

Series gồm sáu mã: 2305-150, 2305-200, 2305-300, 2305-1501, 2305-2001 và 2305-3001. Nhóm đầu có Reading 0.02mm với 2mm cho mỗi vòng kim; nhóm sau có Reading 0.01mm với 1mm cho mỗi vòng. Người mua nên xem đồng thời dải đo, độ chia, Accuracy Error và kích thước tổng thể thay vì mặc định chọn model dài nhất hoặc có con số Reading nhỏ nhất.

Nếu muốn so sánh cách đọc mặt đồng hồ với thang Vernier truyền thống, có thể tham khảo thêm Workshop Vernier Caliper WERKA trên cùng website.

Thước cặp đồng hồ Werka 2305 có gì đáng chú ý?

Thước cặp đồng hồ Werka 2305 không đơn thuần là một Dial Caliper có thêm mặt số. Catalog dành riêng phần hình ảnh để nhấn mạnh những thay đổi ở cụm vỏ, cơ cấu chống sốc, bánh chỉnh tinh, thanh răng và thang khắc trên thân.

Vỏ kim loại mới bảo vệ cụm mặt đồng hồ

Catalog mô tả “Brand new metal housing”. Cụm vỏ bao quanh mặt đồng hồ và cơ cấu truyền động được thiết kế bằng kim loại, tạo kết cấu chắc chắn cho khu vực vốn có nhiều chi tiết chuyển động hơn Vernier Caliper thông thường.

Điều này không có nghĩa sản phẩm có thể chịu va đập tùy ý. Dial Caliper vẫn là dụng cụ đo và mặt số cần được bảo vệ cẩn thận. Lợi ích thực tế của metal housing nằm ở việc tăng mức bảo vệ cho cụm kim và hệ truyền động trong điều kiện sử dụng bình thường.

Thân thép không gỉ được tôi cứng

Catalog ghi “Made of stainless, hardened”. Với một dụng cụ thường xuyên trượt con chạy và tiếp xúc trực tiếp với chi tiết kim loại, kết cấu thép không gỉ được tôi cứng là đặc điểm phù hợp cho môi trường xưởng.

Dù vậy, thước cặp đồng hồ Werka 2305 vẫn cần được vệ sinh sau sử dụng. Dầu gia công, bụi và mạt kim loại bám lâu tại thanh răng hoặc hàm đo có thể ảnh hưởng đến cảm giác vận hành và tình trạng bề mặt.

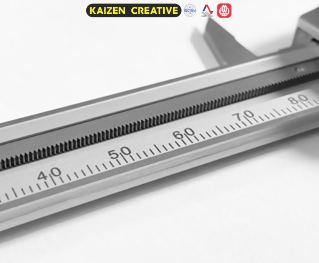

Vạch laser rõ và dễ quan sát

Phần chú thích của catalog nhấn mạnh bề mặt chromed với laser printing rõ và dễ đọc hơn. Đây là yếu tố quan trọng vì Dial Caliper không chỉ đọc trên mặt kim; người dùng vẫn phải đối chiếu phần giá trị chính trên thân thước.

Trong môi trường xưởng có ánh sáng thay đổi hoặc khi cần kiểm tra nhiều chi tiết liên tục, các vạch rõ ràng giúp giảm thời gian quan sát và hạn chế tình trạng phải nghiêng thước nhiều lần để nhìn thang đo.

Cơ cấu chống sốc kép trên thước cặp đồng hồ Werka 2305 có lợi ích gì?

Catalog mô tả series 2305 sử dụng “Built-in double shock-proof mechanism”. Đây là một điểm đáng chú ý vì Dial Caliper sử dụng cơ cấu truyền động để chuyển chuyển động tuyến tính của con trượt thành chuyển động quay của kim.

Với thước cặp đồng hồ Werka 2305, cơ cấu chống sốc kép hướng đến việc bảo vệ hệ truyền động tốt hơn trước những tác động có thể xảy ra trong quá trình sử dụng. Kết hợp với vỏ kim loại, đây là một phần trong thiết kế tổng thể của cụm mặt số.

Tuy nhiên, “double shock-proof” không nên được hiểu là chống rơi tuyệt đối. Người sử dụng không nên cố tình làm rơi thước, gõ vào mặt đồng hồ hoặc thử khả năng chịu va đập. Cách bảo vệ tốt nhất vẫn là thao tác đúng và cất dụng cụ trong hộp khi không dùng.

Bánh chỉnh tinh của thước cặp đồng hồ Werka 2305 giúp thao tác thế nào?

Một điểm dễ nhận thấy trên hình sản phẩm là fine adjustment wheel. Catalog còn mô tả bánh chỉnh là “ergonomically optimized fine-tuning thumbwheel set”, tức được tối ưu để thao tác thuận tiện bằng ngón tay.

Khi hàm còn cách xa chi tiết, người dùng có thể di chuyển con trượt nhanh. Khi hai hàm đã tiến gần đến bề mặt cần kiểm tra, bánh chỉnh tinh giúp dịch chuyển từng bước nhỏ và có kiểm soát hơn.

Điểm này đặc biệt hữu ích khi người vận hành cần đưa hàm tiếp xúc nhẹ với chi tiết. Thước cặp đồng hồ Werka 2305 vì vậy phù hợp với người muốn kiểm soát chuyển động con trượt tốt hơn thay vì chỉ đẩy trực tiếp bằng tay.

Cần lưu ý bánh chỉnh tinh không làm Accuracy Error nhỏ hơn. Nó hỗ trợ thao tác và khả năng kiểm soát vị trí hàm; độ chính xác của sản phẩm vẫn phải đọc theo thông số Accuracy Error trong catalog.

Nên chọn thước cặp đồng hồ Werka 2305 độ chia 0.01mm hay 0.02mm?

Đây là câu hỏi quan trọng nhất khi lựa chọn series 2305. Hai nhóm có hình thức và dải đo tương tự nhưng khác Reading và Range Per Revolution.

Nhóm 2305-150 / 2305-200 / 2305-300 – Reading 0.02mm

Ba model này có độ chia 0.02mm và Range Per Revolution 2mm. Bản 150mm có Accuracy Error 0.02mm; bản 200mm và 300mm có Accuracy Error 0.03mm.

Nhóm 0.02mm phù hợp với nhiều công việc kiểm tra cơ khí, bảo trì hoặc QC khi mức đọc 0.02mm đáp ứng yêu cầu của bản vẽ và quy trình kiểm tra.

Nhóm 2305-1501 / 2305-2001 / 2305-3001 – Reading 0.01mm

Nhóm này giảm độ chia xuống 0.01mm và một vòng đầy đủ của kim tương ứng 1mm. Đây là lựa chọn phù hợp hơn khi người sử dụng muốn quan sát sự thay đổi kích thước theo bước nhỏ hơn.

Thước cặp đồng hồ Werka 2305 Reading 0.01mm có thể hữu ích trong kiểm tra chi tiết sau tiện, phay hoặc những bước QC cần khả năng đọc chi tiết. Tuy nhiên, Reading 0.01mm không đồng nghĩa Accuracy Error là 0.01mm.

Với phiên bản 150mm, Accuracy Error được công bố 0.02mm. Hai bản 200mm và 300mm được công bố 0.03mm. Vì vậy, người mua cần nhìn cả hai thông số thay vì chỉ chọn model có Reading nhỏ nhất.

Thông số kỹ thuật thước cặp đồng hồ Werka 2305

Vật liệu: thép không gỉ, được tôi cứng.

Vỏ mặt đồng hồ: metal housing.

Cơ cấu chống sốc: built-in double shock-proof mechanism.

Cơ cấu chỉnh: fine adjustment wheel.

Thanh đo sâu: flat depth rod.

Cơ cấu khóa: locking screw.

Thanh răng: high-precision gear rack.

Bề mặt: chromed surface với laser printing.

Tiêu chuẩn: DIN 862.

Tài liệu đi kèm: inspection report.

Đóng gói: plastic box.

Kích thước tổng thể thước cặp đồng hồ Werka 2305

Phiên bản 150mm có chiều dài tổng thể L = 235mm, bản 200mm dài 286mm và bản 300mm đạt 410mm. Khi phạm vi đo tăng, kích thước hàm và thân thước cũng tăng tương ứng.

Với người dùng thước cặp đồng hồ Werka 2305 trực tiếp tại máy hoặc khu vực hẹp, kích thước tổng thể cần được cân nhắc cùng với dải đo. Một chiếc thước đủ dải nhưng gọn hơn thường dễ xoay trở hơn trong công việc hàng ngày.

1mm/vòng và 2mm/vòng trên Werka 2305 khác nhau thế nào?

Range Per Revolution cho biết lượng dịch chuyển tương ứng với một vòng quay đầy đủ của kim.

Ở nhóm Reading 0.02mm, một vòng kim tương ứng 2mm. Ở nhóm Reading 0.01mm, một vòng kim tương ứng 1mm.

Sự khác biệt này liên quan đến cách bố trí thang mặt số. Với cùng một vòng kim, model 0.01mm đại diện cho khoảng dịch chuyển nhỏ hơn, nhờ đó có nhiều bước đọc hơn trong cùng phạm vi quay.

Range Per Revolution không phải Accuracy Error. Khi chọn thước cặp đồng hồ Werka 2305, cần xem ba thông số Reading, Range Per Revolution và Accuracy Error độc lập với nhau.

Reading 0.01/0.02mm và Accuracy Error 0.02/0.03mm có giống nhau không?

Không. Đây là hai thông số khác nhau và là lỗi diễn giải catalog rất thường gặp.

Reading là độ chia/giá trị người sử dụng có thể đọc trên thang đo. Series này có Reading 0.01mm hoặc 0.02mm.

Accuracy Error là mức sai số được catalog công bố. Phiên bản 150mm có 0.02mm; phiên bản 200mm và 300mm là 0.03mm.

Do đó, không nên gọi model Reading 0.01mm là “thước chính xác 0.01mm”. Khi sử dụng thước cặp đồng hồ Werka 2305 trong QC, cần đối chiếu Accuracy Error với dung sai bản vẽ và yêu cầu của quy trình kiểm tra.

Nên chọn thước cặp đồng hồ Werka 2305 150mm, 200mm hay 300mm?

150mm – gọn cho phần lớn chi tiết phổ biến

Bản 150mm phù hợp với nhiều chi tiết nhỏ và trung bình như trục, bạc, chốt, tấm và linh kiện cơ khí. Chiều dài tổng thể chỉ 235mm nên dễ xoay trở tại bàn máy.

Đây cũng là dải được catalog công bố Accuracy Error 0.02mm.

200mm – cân bằng giữa phạm vi và độ gọn

Bản 200mm mở rộng thêm 50mm so với phiên bản 150mm và có chiều dài tổng thể 286mm. Nó phù hợp với xưởng thường xuyên gặp chi tiết vượt 150mm nhưng chưa cần đến một thân thước dài 410mm.

Với nhiều môi trường gia công đa dạng, thước cặp đồng hồ Werka 2305 bản 200mm tạo sự cân bằng tốt giữa khả năng bao phủ kích thước và khả năng thao tác.

300mm – dành cho chi tiết thực sự lớn hơn

Bản 300mm có chiều dài tổng thể 410mm. Dải đo lớn giúp kiểm tra các chi tiết không thể đo bằng bản 150 hoặc 200mm, nhưng đổi lại cần nhiều khoảng trống hơn.

Nếu hầu hết chi tiết dưới 150mm, mua bản 300mm chỉ để dự phòng có thể làm thao tác kém gọn. Dải đo sát với nhu cầu thường mang lại hiệu quả thực tế tốt hơn.

Thước cặp đồng hồ Werka 2305 dùng để đo những gì?

Đo kích thước ngoài

Hàm lớn có thể dùng để đo đường kính trục, bạc, chốt, chiều dày tấm hoặc chiều rộng của chi tiết.

Đo kích thước trong

Hàm nhỏ phía trên hỗ trợ kiểm tra đường kính lỗ hoặc khoảng cách giữa hai mặt bên trong khi hình dạng chi tiết phù hợp.

Đo chiều sâu

Flat depth rod hỗ trợ kiểm tra chiều sâu của lỗ và rãnh. Khi đo cần đặt đáy thân thước ổn định trên mặt chuẩn.

Kiểm tra bậc

Các mặt chuẩn trên thân và cụm trượt có thể hỗ trợ xác định chênh lệch giữa hai bề mặt trong các phép đo bậc phù hợp.

Ứng dụng thực tế của thước cặp đồng hồ Werka 2305

Gia công tiện: kiểm tra đường kính trục, bạc, chốt và các chi tiết tròn trong hoặc sau từng công đoạn gia công.

Gia công phay: đo chiều rộng, chiều dày, rãnh hoặc khoảng cách giữa các mặt sau gia công.

QC sản xuất: kiểm tra nguyên liệu đầu vào, bán thành phẩm và thành phẩm khi dải đo cùng Accuracy Error của model đáp ứng yêu cầu.

Kiểm tra hàng loạt: mặt đồng hồ kim giúp quan sát sự thay đổi giữa các chi tiết trực quan hơn, trong khi bánh chỉnh tinh hỗ trợ đưa hàm tiếp xúc có kiểm soát.

Bảo trì máy móc: hỗ trợ xác định kích thước trục, lỗ, bạc hoặc phụ tùng cần sửa chữa và thay thế.

Đào tạo kỹ thuật: thước cặp đồng hồ Werka 2305 giúp người học hiểu cách sử dụng Dial Caliper và phân biệt Reading với Accuracy Error.

Thước cặp đồng hồ Werka 2305 có phù hợp cho QC không?

Có thể phù hợp, nhưng phải dựa trên yêu cầu đo thực tế. Không nên kết luận một dụng cụ phù hợp cho QC chỉ vì Reading nhỏ.

Ví dụ, model 150mm Reading 0.01mm vẫn có Accuracy Error 0.02mm. Vì vậy, nếu bản vẽ yêu cầu dung sai rất chặt, bộ phận QC phải xem xét khả năng của dụng cụ so với tiêu chí chấp nhận của quy trình đo.

Ưu điểm của Dial Caliper trong môi trường kiểm tra là khả năng quan sát nhanh trên mặt kim. Khi kiểm tra nhiều chi tiết liên tục, sự thay đổi vị trí kim cũng giúp người vận hành dễ nhận biết xu hướng tăng hoặc giảm kích thước.

Với doanh nghiệp đưa thước cặp đồng hồ Werka 2305 vào hệ thống quản lý phương tiện đo, nên xây dựng quy trình kiểm tra và hiệu chuẩn phù hợp với yêu cầu nội bộ.

Ai nên sử dụng thước cặp đồng hồ Werka 2305?

Sản phẩm phù hợp với thợ tiện, thợ phay, kỹ thuật viên bảo trì, nhân viên QC, kỹ thuật viên sản xuất, phòng kiểm tra và xưởng cơ khí cần đọc kích thước trực quan trên mặt kim.

Người thích cơ cấu cơ khí không phụ thuộc vào pin nhưng cảm thấy Vernier mất thời gian đọc có thể cân nhắc Dial Caliper.

Ngược lại, nếu yêu cầu đọc số tức thời, đổi đơn vị nhanh hoặc xuất dữ liệu, Digital Caliper có thể thuận tiện hơn. Nếu ưu tiên cấu tạo đơn giản nhất, Vernier Caliper lại có lợi thế.

Thước cặp đồng hồ Werka 2305 nằm giữa hai nhóm này: mặt kim trực quan, không dùng pin và vẫn giữ cảm giác thao tác cơ khí.

Lưu ý khi sử dụng thước cặp đồng hồ Werka 2305

Kiểm tra điểm 0: đóng nhẹ hai hàm và kiểm tra vị trí kim trước khi bắt đầu đo.

Làm sạch bề mặt: mạt kim loại, dầu hoặc bụi nằm giữa hàm và chi tiết có thể làm giá trị thay đổi.

Không ép hàm: bánh chỉnh tinh dùng để kiểm soát vị trí, không dùng để tạo lực ép lớn lên chi tiết.

Giữ đúng phương: nếu thước đặt xiên khi đo đường kính, giá trị có thể không đại diện đúng kích thước thực.

Sử dụng locking screw khi cần: vít khóa giúp giữ vị trí khi phải lấy thước khỏi khu vực khó quan sát rồi mới đọc kết quả.

Không thử chống sốc: cơ cấu double shock-proof không đồng nghĩa có thể cố tình làm rơi thước cặp đồng hồ Werka 2305.

Cách bảo quản thước cặp đồng hồ Werka 2305

Sau khi sử dụng, nên lau sạch hai hàm, thân, thanh đo sâu, bánh chỉnh tinh và khu vực thanh răng. Mạt kim loại không nên để tích tụ trong cơ cấu chuyển động.

Không đặt vật nặng lên vỏ mặt đồng hồ. Khi không sử dụng, nên đưa sản phẩm trở lại hộp nhựa thay vì bỏ chung với búa, kìm, cờ lê hoặc các dụng cụ chịu lực khác.

Khu vực bảo quản nên khô ráo. Trước khi bắt đầu một đợt đo mới, nên kiểm tra điểm 0 và quan sát chuyển động của kim.

Nếu thước cặp đồng hồ Werka 2305 được dùng trong QC, doanh nghiệp nên xác định chu kỳ kiểm tra hoặc hiệu chuẩn theo tần suất sử dụng, điều kiện làm việc và quy định quản lý phương tiện đo của đơn vị.

Inspection report đi kèm không nên tự động được hiểu là calibration certificate.

Câu hỏi thường gặp về thước cặp đồng hồ Werka 2305

Werka 2305 có cần dùng pin không?

Không. Đây là Dial Caliper cơ khí sử dụng mặt đồng hồ kim, không phải Digital Caliper điện tử.

Nên chọn 0.01mm hay 0.02mm?

Nếu công việc cần khả năng đọc chi tiết hơn, có thể cân nhắc nhóm 0.01mm. Nếu Reading 0.02mm đã đáp ứng yêu cầu, nhóm 0.02mm là lựa chọn phù hợp. Cả hai trường hợp vẫn phải đối chiếu Accuracy Error với yêu cầu đo.

Model 300mm có tốt hơn 150mm không?

Không mặc định. Model 300mm có dải đo lớn hơn nhưng thân dài hơn và cần nhiều không gian thao tác. Nếu phần lớn chi tiết dưới 150mm, bản 150mm thường gọn hơn.

Inspection report có phải chứng chỉ hiệu chuẩn không?

Không nên hiểu như vậy. Catalog chỉ ghi inspection report. Nếu cần calibration certificate cho ISO hoặc hệ thống quản lý đo lường, cần xác nhận yêu cầu hiệu chuẩn riêng.

Điểm nổi bật nhất của Werka 2305 là gì?

Điểm đáng chú ý nằm ở sự kết hợp giữa mặt đồng hồ dễ đọc, vỏ kim loại, cơ cấu chống sốc kép, bánh chỉnh tinh, thanh răng độ chính xác cao và lựa chọn Reading 0.01mm hoặc 0.02mm.

Thước cặp đồng hồ Werka 2305 – chọn đúng model mới khai thác hết lợi thế

Thước cặp đồng hồ Werka 2305 có ba dải đo 150mm, 200mm và 300mm cùng hai lựa chọn Reading 0.01mm hoặc 0.02mm. Bản 150mm có Accuracy Error 0.02mm, trong khi bản 200mm và 300mm có Accuracy Error 0.03mm theo catalog.

Điểm đáng chú ý của series không chỉ nằm ở mặt đồng hồ kim. Vỏ kim loại mới, cơ cấu chống sốc kép, bánh chỉnh tinh công thái học, thanh răng độ chính xác cao và thang laser rõ hơn đều hướng đến trải nghiệm sử dụng thực tế trong môi trường cơ khí và QC.

Nếu cần Reading 0.01mm, có thể cân nhắc 2305-1501, 2305-2001 hoặc 2305-3001. Nếu 0.02mm đã đáp ứng yêu cầu, nhóm 2305-150, 2305-200 và 2305-300 là lựa chọn phù hợp. Sau đó mới chọn dải 150, 200 hoặc 300mm dựa trên kích thước chi tiết thường gặp.

Thay vì mặc định mua model có dải đo lớn nhất hoặc Reading nhỏ nhất, người dùng nên đối chiếu dải đo, Accuracy Error, không gian thao tác và yêu cầu bản vẽ. Đây là cách chọn thước cặp đồng hồ Werka 2305 sát nhu cầu và hiệu quả hơn trong sử dụng lâu dài.
