Thước panme đo dao phay 3 cánh Werka 3129-320 (5-20mm)

Đối với những người thợ tiện cơ khí hoặc thợ mài dao cụ cắt gọt, việc đo đường kính ngoài của dao phay ngón 3 cánh, mũi ta-rô 3 rãnh hay mũi doa luôn là một bài toán gây đau đầu. Nếu bạn sử dụng thước cặp hay panme thông thường, ngàm phẳng của thước sẽ bị rơi vào rãnh của cánh đối diện, dẫn đến kết quả đo luôn nhỏ hơn kích thước thực tế. Để giải quyết triệt để sự bất tiện này, hãng Werka đã thiết kế dòng thước panme đo dao phay 3 cánh Werka 3129-320 dải đo 5-20mm. Đây là giải pháp đo lường chuyên biệt, giúp bạn xác định kích thước dụng cụ cắt gọt số cánh lẻ chỉ trong 3 giây thao tác.

Sở hữu thiết kế đe đo dạng chữ V độc đáo góc nghiêng tiêu chuẩn, thiết bị này ôm trọn phôi đo 3 cánh một cách đối xứng hoàn hảo. Với cấu trúc cơ học chính xác, độ chia 0.01mm và bề mặt đo phủ hợp kim carbide siêu cứng, đây là dụng cụ đo bắt buộc phải có cho mọi xưởng mài dao cụ và bộ phận QC cơ khí chế tạo.

Hãy cùng chúng tôi phân tích chi tiết các đặc điểm cấu tạo, thông số kỹ thuật và những lưu ý sử dụng thực tế của dòng thước đo chuyên dụng này ngay dưới đây.

Điểm nổi bật của panme đo dao phay 3 cánh Werka 3129-320

Để đảm bảo hoạt động bền bỉ ngoài nhà xưởng cơ khí vốn nhiều dầu mỡ và bụi kim loại, panme đo dao phay 3 cánh Werka 3129-320 được hãng đầu tư tối đa về mặt vật liệu và kết cấu cơ học:

Đe đo chữ V (V-Anvil) góc chuẩn đối xứng

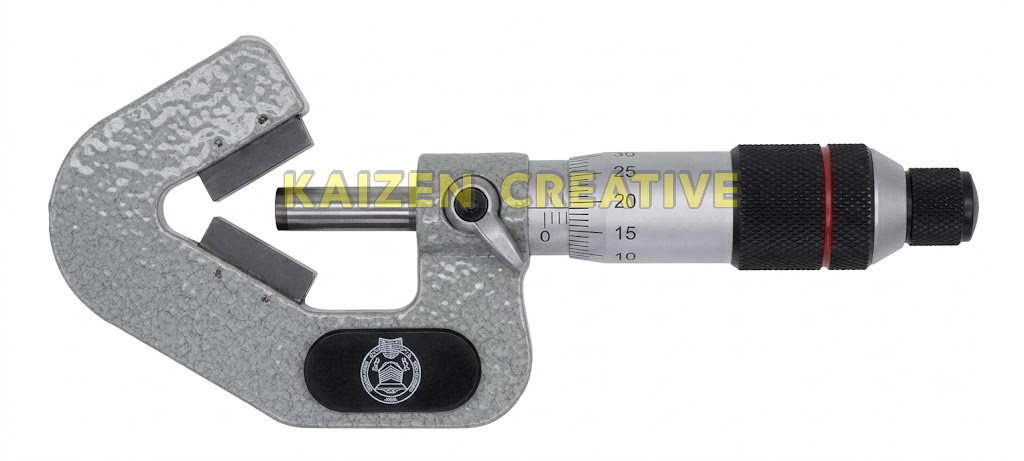

Trọng tâm thiết kế của thước nằm ở phần đe đo (anvil) được tạo dáng hình chữ V lõm. Góc của đe chữ V được tính toán chuẩn xác cho các chi tiết có 3 cánh/rãnh (Flutes 3). Khi đặt dao phay ngón hoặc mũi ta-rô 3 cánh vào ngàm đo, hai cánh dưới của dao phay sẽ tự động tì sát song song lên hai mặt của chữ V, trong khi trục đo spindle tịnh tiến từ trên xuống sẽ ép vào cánh thứ 3 đối diện. Kết cấu hình học đối xứng này giữ cho phôi đo luôn ổn định, tự định tâm giúp phép đo không bị nghiêng lệch.

Bề mặt đo phủ hợp kim cứng (Carbide measuring face)

Dao phay ngón và mũi ta-rô thường được làm bằng thép gió (HSS) hoặc hợp kim cứng carbide có độ cứng cực cao. Trong quá trình đo đạc, nếu mặt đo của thước quá mềm sẽ rất nhanh bị mài mòn, gây sai số tích lũy cho thước. Werka đã phủ một lớp hợp kim carbide siêu cứng lên cả hai mặt của đe chữ V và đầu trục đo spindle. Sự nâng cấp này giúp thước chống mài mòn tuyệt đối khi ma sát với các dụng cụ cắt gọt có độ cứng cao, kéo dài tuổi thọ của thước gấp 5 lần.

Ratchet friction thimble ổn định lực kẹp

Sản phẩm sử dụng núm vặn bánh cóc ma sát ở đuôi thước. Khi đầu đo tiếp xúc phôi, cơ chế bánh cóc tự động trượt ma sát giúp giữ lực kẹp đo luôn ở một mức chuẩn đồng đều. Lợi ích thực tế là loại bỏ sai số do người thợ vặn tay quá lực, bảo vệ mép cắt sắc bén của dao phay không bị mẻ khi kẹp đo.

Tại sao panme chữ V đo được phôi số cánh lẻ?

Trong cơ khí chế tạo, các dụng cụ cắt số cánh lẻ như dao phay 3 cánh hoặc ta-rô 3 rãnh không có các lưỡi cắt đối xứng trực tiếp qua tâm đường kính. Do đó, các loại ngàm phẳng song song thông thường của thước cặp sẽ đo trượt vào rãnh lõm của cánh đối diện.

Nguyên lý hoạt động của panme đo dao phay 3 cánh Werka 3129-320 dựa trên mối liên hệ hình học của đe chữ V góc $60^\circ$ (cho phôi 3 cánh) và góc $108^\circ$ (cho phôi 5 cánh). Trị số hiển thị trên vạch chia cơ học của thước đã được nhà sản xuất hiệu chuẩn bù trừ sai lệch hình học theo công thức toán học nội bộ. Khi bạn tiến hành đo, số đọc hiển thị trên thước chính là đường kính vòng tròn ngoại tiếp thực tế của phôi mà không cần phải thực hiện bất kỳ phép tính nhân chia phức tạp nào khác.

Thông số kỹ thuật panme đo dao phay 3 cánh Werka 3129-320

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng panme đo phôi số cánh lẻ của hãng Werka trích từ tài liệu hãng:

Model 3129-320 có dải đo hữu dụng từ 5mm đến 20mm, chuyên dùng cho phôi có 3 cánh (Flutes 3). Thiết bị đi kèm một dưỡng đo chuẩn hình học tròn (setting gauge) giúp người dùng thực hiện căn chỉnh đưa thước về điểm chuẩn ban đầu trước khi làm việc.

Chuyển đổi thông số kỹ thuật thành lợi ích sử dụng thực tế

Ứng dụng thực tế trong nhà xưởng cơ khí

Thước panme đo dao phay 3 cánh Werka 3129-320 là thiết bị đo kiểm cốt lõi cho các công việc liên quan đến dụng cụ cắt gọt:

• Kiểm soát đường kính dao phay ngón 3 cánh: Đo đường kính ngoài của dao phay sau khi mài lại lưỡi cắt để bù trừ lượng mòn trong chương trình gia công CNC.
• Đo đường kính mũi ta-rô 3 rãnh: Kiểm tra kích thước ren danh nghĩa của mũi ta-rô 3 rãnh trước khi tiến hành ta-rô lỗ ren trên chi tiết máy.
• Kiểm tra mũi doa 3 cánh: Đo độ chính xác đường kính của mũi doa dùng trong doa tinh lỗ lắp ghép cơ khí.

Để phục vụ tốt hơn cho các tác vụ đo kiểm đường kính ngoài thông thường của phôi trục tròn thẳng, việc kết hợp thước chữ V với dòng thước panme đo ngoài tiêu chuẩn khác sẽ đem lại một giải pháp kiểm soát kích thước toàn diện cho nhà xưởng.

Sản phẩm phù hợp với những ai?

Thiết bị đo chuyên biệt Werka 3129-320 được thiết kế cho các nhóm đối tượng người dùng chuyên nghiệp:

• Thợ mài dao cụ cắt gọt chuyên nghiệp: Đo kiểm soát chính xác lượng ăn dao khi mài phục hồi đường kính ngoài của dao phay, mũi doa cũ.
• Thợ gia công tiện, phay cơ khí chính xác: Cần dụng cụ kiểm tra nhanh đường kính dao cụ cắt để thiết lập thông số bù dao (tool offset) trên máy CNC.
• Bộ phận KCS/QC của nhà máy chế tạo dao cụ: Sử dụng để đo kiểm nghiệm thu kích thước xuất xưởng của các lô dao phay ngón 3 cánh, mũi ta-rô 3 rãnh mới sản xuất.

Hạn chế cần lưu ý: Model 3129-320 chỉ đo được các phôi có đúng 3 rãnh/lưỡi cắt (Flutes 3) với góc đe $60^\circ$. Nếu bạn cần đo dao phay ngón 5 cánh (Flutes 5), bạn phải sử dụng model tương ứng là 3129-525 có góc đe thiết kế $108^\circ$ để có kết quả đo chính xác.

Lưu ý khi sử dụng và cách bảo quản thước để duy trì độ chính xác

Đế chữ V của thước là khu vực dễ tích tụ bụi bẩn và mạt sắt, do đó yêu cầu người sử dụng phải tuân thủ các quy tắc vận hành nghiêm ngặt:

Lưu ý kỹ thuật khi thao tác đo

• Làm sạch triệt để lòng chữ V: Bất kỳ hạt mạt sắt hay giọt dầu máy nào đọng lại trong góc chữ V của đe đo sẽ đẩy phôi đo nhô lên, làm kết quả đo hiển thị bị lệch đi vài micromet. Hãy dùng vải sạch mềm lau sạch lòng đe chữ V trước khi đặt phôi vào.
• Đảm bảo phôi tì sát hai mặt chữ V: Khi đặt dao phay hoặc mũi ta-rô vào ngàm thước, xoay nhẹ phôi để chắc chắn các lưỡi cắt của phôi đã tì sát, song song vào cả hai thành của đe chữ V.
• Luôn sử dụng bánh cóc ma sát ở đuôi thước: Vặn bánh cóc phụ nhẹ nhàng cho đến khi nghe tiếng trượt ma sát vừa đủ để lấy kết quả đo, tránh siết trực tiếp thimble lớn bằng lực tay mạnh dễ làm sứt mẻ lưỡi cắt sắc bén của phôi.

Cách bảo quản thước trong nhà xưởng

• Lau sạch và bôi dầu bảo quản sau khi sử dụng: Lau sạch mồ hôi tay trên thân thước, bôi một lớp dầu bảo quản chống rỉ mỏng lên đe chữ V và đầu trục đo spindle trước khi cất giữ.
• Không khép sát trục đo vào đe khi cất: Chừa khoảng hở nhỏ giữa trục spindle và đe chữ V để tránh hiện tượng dính sét và ứng suất tĩnh cơ học đè lên trục quay trong thời gian dài cất trữ.
• Bảo quản thước trong hộp nhựa nguyên bản: Đệm chống sốc định hình của hộp giúp thước an toàn trước các tác động rung động của máy dập, máy nén khí lớn xung quanh nhà xưởng.
