Thước panme đo tôn tấm Werka 3120-1525A (0-25mm/150mm)

Trong gia công đột dập, sản xuất vỏ tủ điện, tấm kim loại mỏng hay gia công tôn tấm, việc đo độ dày phôi mỏng là yêu cầu cơ bản. Tuy nhiên, các panme đo ngoài phẳng thông thường có độ sâu hàm đo rất ngắn (chỉ khoảng 25-30mm), chỉ đo được ở mép ngoài của tấm kim loại. Khi cần kiểm tra độ dày phôi ở các vị trí nằm sâu trong lòng tấm tôn lớn, ngàm đo của thước thường sẽ bị cấn. Để khắc phục triệt để rào cản kỹ thuật này, hãng Werka đã chế tạo dòng thước panme đo tôn tấm Werka 3120-1525A dải đo 0-25mm với chiều sâu cung lên tới 150mm, giúp bạn luồn sâu ngàm đo vào trong để kiểm soát độ đồng đều bề mặt phôi một cách dễ dàng.

Sản phẩm nổi bật với thiết kế thân hình cung sâu đúc Gang vô cùng cứng cáp, tấm cách nhiệt dày dặn chống sai số do nhiệt độ lòng bàn tay. Thiết bị đi kèm một phiếu kiểm nghiệm xuất xưởng (inspection report) của hãng giúp người thợ kỹ thuật hoàn toàn an tâm về tính chính xác và độ ổn định của thiết bị khi sử dụng trong nhà xưởng.

Hãy cùng chúng tôi khám phá chi tiết các đặc tính thiết kế thực tế, bảng thông số hình học và cách chọn đúng loại đầu đe đo cho công việc của bạn ngay dưới đây.

Điểm nổi bật của panme đo tôn tấm Werka 3120-1525A

Đối với việc đo đạc tôn cuộn lớn hoặc thép tấm lớn, panme đo tôn tấm Werka 3120-1525A được hãng tối ưu hóa các điểm cơ học chuyên dụng ngoài thực tế:

Khung hình cung sâu (Deep arch frame) đúc Gang nguyên khối

Để ngàm đo có thể luồn sâu 150mm vào phôi tấm mà không bị uốn hay biến dạng khi đo dưới lực siết thimble, thân thước được đúc bằng gang thép nguyên tấm vô cùng dày dặn và chắc chắn. Thân thước to bản, đầm tay, phủ lớp sơn tĩnh điện cao cấp giúp chống bám bẩn dầu mỡ nhà xưởng và ngăn chặn rỉ sét hiệu quả.

Tấm nhựa ốp cách nhiệt dày trên khung gang

Khung gang lớn có diện tích tiếp xúc với môi trường và bàn tay người dùng lớn. Khi bạn cầm thước lâu để làm việc, nhiệt độ cơ thể truyền sang sẽ làm giãn nở kim loại, trực tiếp làm lệch khoảng cách giữa hai đầu đo. Werka đã trang bị tấm ốp cách nhiệt làm từ nhựa kỹ thuật bền bỉ bọc kín phần tay cầm ở đáy khung hình cung. Chi tiết này giúp ngăn chặn tối đa sự truyền nhiệt, bảo toàn phép đo micromet luôn đạt độ ổn định nhiệt độ chuẩn xác.

Cơ chế bánh cóc ma sát (Ratchet friction thimble)

Núm xoay bánh cóc ma sát tích hợp ở phần đuôi thước giúp kiểm soát lực kẹp lên phôi mỏng luôn đồng đều. Cơ cấu bánh cóc này giúp ngăn ngừa tình trạng thợ đo dùng lực quá tay đè ép mạnh làm lún móp tấm tôn mỏng, triệt tiêu sai số kẹp đo.

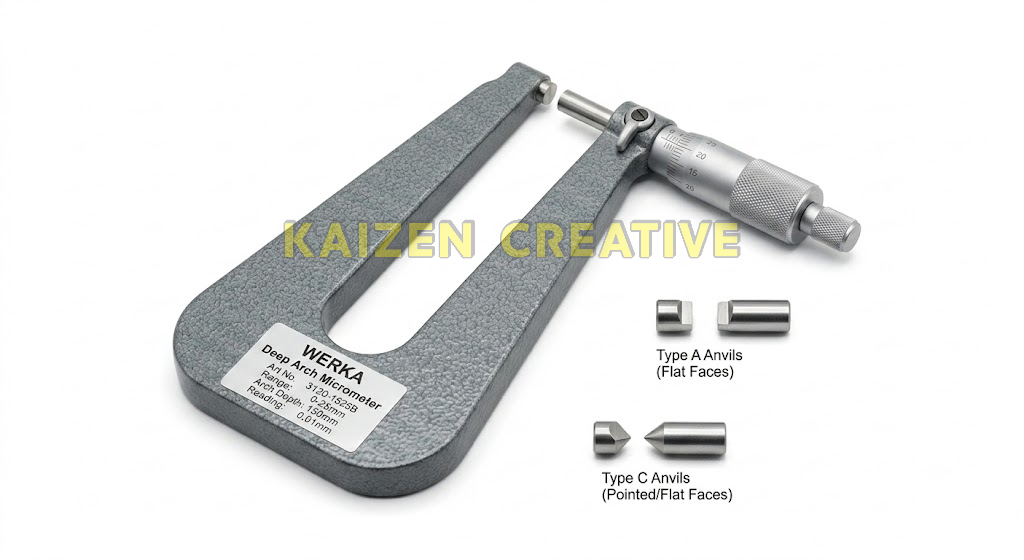

Phần biệt các kiểu đầu đe đo Type A, B, C của dòng 3120

Hãng Werka thiết kế 3 biến thể hình học cho đầu đe đo (anvil) để phục vụ cho các đặc thù biên dạng tấm phôi khác nhau:

• Type A (Model 3120-1525A): Hai bề mặt đo (anvil và spindle) đều dạng phẳng (Flat – Flat). Thiết kế này thích hợp nhất để đo độ dày của các loại tôn tấm phẳng, tấm nhựa phẳng hoặc các phôi đĩa phẳng trơn thông thường, đảm bảo diện tích tiếp xúc phẳng đồng đều.
• Type B: Đầu anvil được thiết kế dạng mặt cầu tròn (Spherical), còn đầu đo spindle dạng phẳng (Spherical – Flat). Biên dạng này tối ưu để đo độ dày của các vỏ bánh răng, các bề mặt tấm kim loại cong tròn hoặc các chi tiết ống tròn.
• Type C: Cả hai bề mặt anvil và spindle đều dạng cầu tròn (Spherical – Spherical), chuyên dụng cho các phép đo độ dày bề mặt hai mặt cong lồi hoặc đo thành ống vách mỏng phức tạp.

Thông số kỹ thuật panme đo tôn tấm Werka 3120-1525A

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng panme đo độ dày tôn hình cung sâu Werka:

Kích thước tổng thể panme đo tôn tấm Werka 3120-1525A

Kích thước chiều sâu lòng hình cung là yếu tố kỹ thuật quyết định giới hạn luồn sâu của thước đo vào tấm kim loại. Bảng dưới đây thể hiện kích thước hình học (đơn vị: mm):

Model 3120-1525A có chiều sâu lòng cung a là 150mm. Kích thước lòng cung sâu này cho phép thước luồn sâu vào phôi tôn tấm tới 15cm tính từ mép tôn ngoài để kiểm tra chất lượng đồng đều của tôn cán, tôn đột dập một cách tối ưu.

Chuyển đổi thông số kỹ thuật thành lợi ích sử dụng thực tế

Ứng dụng thực tế trong sản xuất và gia công kim loại

Thước panme đo tôn tấm Werka 3120-1525A là thiết bị đo định lượng không thể thiếu cho các công việc liên quan đến tôn tấm lớn:

• Sản xuất vỏ tủ điện, vỏ máy: Đo kiểm tra độ dày thực tế của phôi tôn đột dập trước khi chấn góc để đảm bảo lực chấn máy CNC đạt tiêu chuẩn, không bị nứt vỡ kim loại.
• Gia công tôn cuộn, tôn sóng: Đo độ dày thực tế của tôn cán nguội tại các vị trí sâu trong tấm tôn, nghiệm thu chất lượng sản phẩm nhập xuất xưởng tôn.
• Đo chiều dày bánh răng cỡ lớn và tôn lá: Cung sâu giúp bao trọn mép bánh răng để kẹp đo trực tiếp độ dày phần vành ngoài bánh răng lớn.

Để hoàn thiện hệ thống đo lường chất lượng cho xưởng cơ khí, việc kết hợp thước đo tôn hình cung với dòng thước panme đo ngoài tiêu chuẩn khác sẽ đem lại một giải pháp kiểm soát kích thước toàn diện nhất.

Sản phẩm phù hợp với những ai?

Thước đo hình cung chuyên dụng Werka 3120-1525A hướng tới các nhóm đối tượng người dùng chuyên nghiệp:

• Thợ vận hành máy chấn tôn, đột dập kim loại: Cần dụng cụ kiểm tra nhanh độ dày phôi kim loại tấm để setup lực máy chấn CNC phù hợp.
• Nhân viên QC của nhà máy sản xuất tôn thép: Đo kiểm soát độ đồng đều bề dày tôn cán nguội đầu ra trước khi quấn cuộn xuất xưởng.
• Gara sửa chữa thân vỏ xe ô tô lớn: Dùng kiểm tra bề dày thân vỏ các vị trí dập định hình lõm sâu khó tiếp cận.

Lưu ý khi sử dụng và cách bảo quản thước để duy trì độ chính xác

Khung hình cung sâu có chiều dài lớn dễ tạo ra sai số lực đòn bẩy nếu người dùng thao tác sai cách hằng ngày:

Lưu ý kỹ thuật khi thao tác đo

• Luôn làm sạch hai bề mặt tiếp xúc phẳng của đe: Mạt sắt dập, bụi tôn bám trên đầu đo phẳng Type A sẽ cộng trực tiếp vào kết quả đo làm sai lệch bề dày phôi. Hãy dùng giấy mịn không xơ lau sạch bề mặt đe trước khi đo.
• Đặt thước vuông góc với tấm phôi đo: Đặt chéo thước hình cung sẽ làm tăng khoảng cách kẹp đo ảo, làm sai số chiều dày phôi và có thể làm cong vênh ngàm thước khi siết lực.
• Giới hạn lực kẹp bằng núm bánh cóc ma sát: Luôn vặn núm bánh cóc phụ ở đuôi thước nhẹ nhàng cho đến khi nghe tiếng trượt ma sát vừa đủ để lấy kết quả đo, tránh siết mạnh bằng thimble lớn làm lõm tôn mỏng.

Cách bảo quản thước trong hộp gỗ

• Không để hai đầu đo phẳng chạm khít sát nhau khi cất giữ: Chừa khoảng hở nhỏ khoảng 1-2mm giữa anvil và trục spindle để ngăn hơi ẩm tích tụ gây han rỉ dính cứng bề mặt phẳng đo.
• Bôi dầu chống rỉ bảo quản nhẹ: Lau sạch mồ hôi tay trên thân gang đúc lớn và trục đo, quét một lớp dầu bảo quản mỏng lên ngàm đo trước khi cất vào hộp gỗ.
• Bảo quản nguyên bản trong hộp gỗ (Wooden box) của hãng: Hộp gỗ lót đệm chống sốc giúp bảo vệ kết cấu cơ học cung sâu của thước không bị biến dạng cơ học khi va đập với các đồ nghề nặng khác.

Các câu hỏi thường gặp khi sử dụng panme đo tôn tấm Werka 3120-1525A

Kết luận

Thước panme đo tôn tấm Werka 3120-1525A dải đo 0-25mm với cung sâu 150mm là giải pháp lường chính xác, bền bỉ và chuyên nghiệp tối ưu dành cho việc kiểm soát dung sai độ dày các vị trí sâu bên trong tôn tấm lớn, tấm kim loại mỏng hay vỏ tủ điện. Sự kết hợp giữa thân gang đúc chữ U cứng vững, tấm ốp cách nhiệt dày dặn, cơ chế bánh cóc ma sát cơ học và phiếu kiểm nghiệm xuất xưởng đi kèm giúp kỹ sư QC thực hiện đo đạc trực quan, loại bỏ các lỗi phán đoán cảm tính và đảm bảo phôi gia công luôn đạt tiêu chuẩn dung sai thiết kế.

Hãy đầu tư thước panme đo tôn tấm Werka 3120-1525A chính hãng để nâng cao hiệu suất đo kiểm QC tại phân xưởng đột dập vỏ máy và khẳng định chất lượng gia công chính xác cao cho doanh nghiệp của bạn.

Quý khách hàng có thể tra cứu hướng dẫn kỹ thuật chính thức và catalog đầy đủ của dòng thiết bị tại website chính thức của hãng Werka để được hỗ trợ chuyên sâu nhất.
