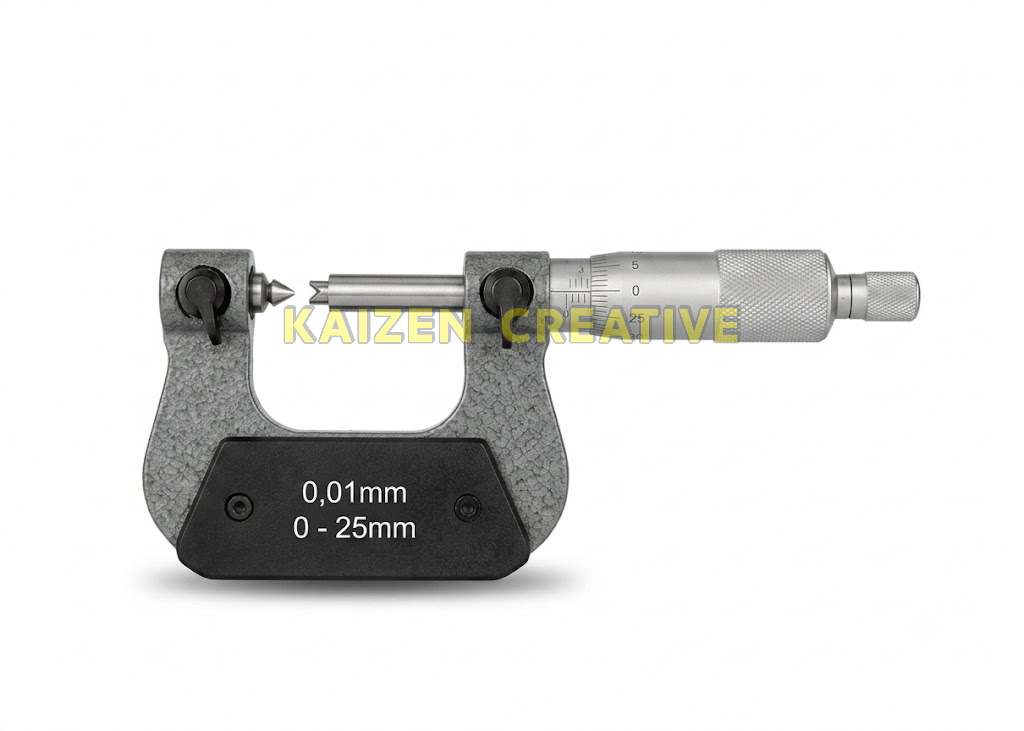

Thước panme đo ren Werka 3115-25 (0-25mm)

Trong chế tạo khuôn mẫu, sản phẩm cơ khí ghép nối và bulông đai ốc, việc kiểm soát độ chính xác của ren là yếu tố sống còn quyết định khả năng lắp ráp. Đo đường kính ngoài hay bước ren bằng dưỡng đo thông thường chỉ giúp kiểm tra định tính mà không thể xác định trị số đường kính trung bình ren (Pitch Diameter). Để giải quyết bài toán đo kiểm định lượng này, hãng Werka đã phát triển dòng thước panme đo ren Werka 3115-25 dải đo 0-25mm. Đây là giải pháp đo cơ học chuyên dụng giúp kỹ sư đo chính xác dung sai bước ren hệ Mét hoặc hệ Anh một cách trực quan nhất.

Sản phẩm nổi bật với thiết kế ngàm cắm đầu kim đo ren linh hoạt, tương thích hoàn hảo với các bộ kim đo chữ V và hình nón góc $60^\circ$ tiêu chuẩn. Với cấu tạo cơ khí chính xác, độ chia vạch 0.01mm cơ học bền bỉ cùng sai số chỉ thị tối đa $\pm 0.004\text{mm}$, thiết bị này mang lại độ tin cậy tuyệt đối cho quy trình kiểm tra chất lượng QC tại các xưởng gia công cơ khí lớn nhỏ.

Để giúp bạn hiểu rõ tính năng, thông số kỹ thuật chi tiết và cách lựa chọn phụ kiện kim đo đi kèm cho dòng thước này, chúng tôi xin cung cấp bài phân tích chuyên sâu dưới đây.

Điểm nổi bật của panme đo ren Werka 3115-25

Được thiết kế chuyên biệt để vận hành liên tục trong môi trường công nghiệp phụ trợ, thước panme đo ren Werka 3115-25 sở hữu nhiều giải pháp cơ học tối ưu giúp bảo vệ thiết bị và nâng cao độ chính xác:

Đầu cắm kim đo ren xoay tự do linh hoạt

Lỗ ngàm cắm đầu đo (anvil và spindle) của thước được thiết kế để giữ các kim đo ren có chuôi cắm chuẩn. Khi bạn siết thước để đo ren phôi, các đầu đo có thể tự xoay nhẹ trong lỗ cắm để tự căn chỉnh áp khít vào biên dạng răng ren một cách tự nhiên. Cơ chế tự định tâm này hạn chế tối đa việc đầu đo bị lệch hướng tiếp xúc, triệt tiêu sai số hình học.

Khung đúc gang phủ sơn tĩnh điện nhám và cách nhiệt

Khung thước được đúc bằng gang cứng vững chống biến dạng khi va đập nhẹ và được sơn tĩnh điện chống rỉ sét do dầu máy ăn mòn. Mặt bên của khung thước được trang bị tấm nhựa cách nhiệt đặc dụng. Tấm cách nhiệt ngăn không cho nhiệt lượng từ bàn tay người sử dụng truyền vào khung gang, giữ nhiệt độ thước luôn ổn định ở mức tiêu chuẩn, loại bỏ sai số giãn nở nhiệt kim loại.

Cơ chế khóa trục bằng nhựa kỹ thuật bền bỉ

Thước tích hợp cơ chế khóa trục tịnh tiến bằng nhựa kỹ thuật cao cấp (engineering plastic locking mechanism). Cơ cấu khóa này giúp kẹp chặt trục spindle mà không làm trầy xước bề mặt trục đo mạ chrome, cho lực giữ phôi ổn định khi thợ đo cần di chuyển thước ra ngoài để đọc vạch số.

Chi tiết bộ kim đo ren tiêu chuẩn và tùy chọn đi kèm

Để đo được nhiều bước ren khác nhau, panme đo ren Werka 3115-25 sử dụng các cặp đầu đo chữ V và hình nón thay thế được chia theo từng dải bước ren cụ thể:

Bộ kim đo ren hệ Mét tiêu chuẩn (Metric Thread $60^\circ$):

Đi kèm theo bộ thước chuẩn là các cặp kim đo ren hệ Mét đầu nhọn vát $60^\circ$ làm bằng thép tôi cứng chất lượng cao, bao gồm các dải mã hàng sau:

• WP-3115-5001: Chuyên đo bước ren siêu mịn dải từ $0.4 – 0.5\text{mm}$ (hoặc mật độ $64 – 48\text{ TPI}$ hệ Anh).
• WP-3115-5002: Đo bước ren từ $0.6 – 0.9\text{mm}$ ($44 – 28\text{ TPI}$).
• WP-3115-5003: Đo bước ren phổ thông từ $1.0 – 1.75\text{mm}$ ($24 – 14\text{ TPI}$).
• WP-3115-5004: Đo bước ren lớn từ $2.0 – 3.0\text{mm}$ ($13 – 9\text{ TPI}$).
• WP-3115-5005: Đo bước ren dày từ $3.5 – 5.0\text{mm}$ ($8 – 5\text{ TPI}$).
• WP-3115-5006: Đo bước ren cực lớn từ $5.5 – 7.0\text{mm}$ ($4.5 – 3.5\text{ TPI}$).

Bộ kim đo ren Whitworth tùy chọn (Whitworth Thread $55^\circ$):

Nếu xưởng của bạn thường gia công ren hệ Anh dùng trong ngành dầu khí hoặc đường ống cấp thoát nước, bạn có thể mua thêm bộ đầu đo tùy chọn góc vát $55^\circ$ mã WP-3115-5501 đến WP-3115-5510, bao quát dải đo bước ren từ $60\text{ TPI}$ xuống tới $3.5\text{ TPI}$ vô cùng linh hoạt.

Thông số kỹ thuật panme đo ren Werka 3115-25

Dưới bản thông số kỹ thuật chi tiết của dòng panme đo ren Werka được trích lục chính xác từ catalog chính thức của hãng:

Kích thước tổng thể panme đo ren Werka 3115-25

Kích thước cơ học thực tế của thân thước giúp người thợ đánh giá khả năng đưa thước vào đo các chi tiết ren nằm sát vai trục. Bảng dưới đây thể hiện các trị số hình học (đơn vị: mm):

Model 3115-25 có chiều rộng lòng trong a là 42mm và độ sâu hàm b là 26mm. Cấu hình nhỏ gọn này cho phép thước luồn lách cực tốt xung quanh các chi tiết bulông, trục ren định vị đang gá trên máy tiện để thợ đo trực tiếp mà không cần tháo đồ gá phôi.

Chuyển đổi thông số kỹ thuật thành lợi ích sử dụng thực tế

Ứng dụng thực tế trong gia công cơ khí chế tạo

Thước panme đo ren Werka 3115-25 là thiết bị đo định lượng không thể thiếu cho các nhu cầu chế tạo cơ khí lắp ghép yêu cầu dung sai chặt chẽ:

• Chế tạo ren khuôn mẫu chính xác: Đo kiểm tra dung sai ren lắp ghép trong các cụm khuôn dập, khuôn ép nhựa, khuôn đúc áp lực.
• Sản xuất chi tiết lắp xiết chất lượng cao: Đo kiểm nghiệm thu đường kính trung bình ren của bulông cường độ cao, trục ren vít me trong chế tạo máy CNC.
• Gia công tiện ren ngoài: Thợ đứng máy dùng kiểm tra độ sâu cắt ren để bù dao cắt ren CNC hợp lý cho đến khi đạt kích thước lắp ghép tiêu chuẩn.

Để hỗ trợ đo đạc các kích thước ngoài trơn phẳng thông thường trên cùng phôi, việc kết hợp thước đo ren chuyên dụng với các dòng thước panme đo ngoài tiêu chuẩn khác sẽ mang lại hiệu quả đo kiểm đồng bộ cao nhất cho phân xưởng QC.

Sản phẩm phù hợp với những ai?

Dụng cụ đo ren chuyên sâu Werka 3115-25 hướng tới các nhóm người dùng chuyên nghiệp:

• Thợ vận hành máy tiện CNC gia công ren chuyên nghiệp: Cần dụng cụ kẹp đo kiểm nhanh phôi ren để tinh chỉnh tool offset bù dao tiện ren ngoài.
• Kỹ thuật viên phòng đo lường QC/KCS: Đo kiểm tra thông số bulông, trục ren mẫu đầu ra của nhà xưởng trước khi giao hàng cho đối tác.
• Xưởng sửa chữa cơ khí động cơ lớn: Dùng kiểm tra độ mòn các ren trục quan trọng trước khi đưa vào lắp ráp vận hành lại máy.

Hạn chế cần lưu ý: Việc đo ren yêu cầu thợ phải chọn đúng cặp kim đo (Anvils) có bước ren tương thích với phôi đo. Việc lắp sai cặp kim đo sẽ dẫn đến đầu đo bị cấn đỉnh ren, làm sai lệch nghiêm trọng kết quả đo thực tế.

Lưu ý khi sử dụng và cách bảo quản thước để duy trì độ chính xác

Cơ chế cắm đầu kim đo của panme đo ren yêu cầu người sử dụng phải tuân thủ nghiêm ngặt các thao tác kỹ thuật để duy trì độ chuẩn xác micromet:

Lưu ý kỹ thuật khi thao tác đo

• Lau sạch lỗ cắm kim đo: Bụi bẩn hoặc giọt dầu nhớt lọt vào lỗ ngàm cắm phi 5mm của thước sẽ đẩy kim đo ra ngoài vài micromet, gây sai số hệ thống cho mọi phép đo sau đó. Hãy lau khô ngàm cắm và chuôi kim đo trước khi tháo lắp đầu mới.
• Luôn hiệu chuẩn điểm 0 sau khi thay cặp kim đo: Các cặp kim đo đo bước ren khác nhau có chiều dài cơ học chênh lệch nhẹ. Sau khi lắp kim đo ren mới, bắt buộc phải dùng dưỡng đo chuẩn (hoặc khép kín thước đối với dải 0-25mm) để tinh chỉnh vạch chia thimble về đúng số 0.
• Sử dụng bánh cóc phụ: Luôn tinh chỉnh lực kẹp đo bằng bánh cóc phụ ở đuôi thước để lực đo kẹp sườn ren ổn định và tránh làm gãy mẻ đầu kim đo nhọn.

Phương pháp bảo quản bộ thước

• Bảo quản kim đo ren trong khay định hình: Các kim đo ren có kích thước nhỏ và dễ mất mát. Sau khi dùng xong, hãy bôi nhẹ dầu bảo quản chống rỉ và đặt chúng vào đúng vị trí khay xốp trong hộp.
• Không để hai đầu kim đo chạm sát nhau khi cất giữ: Để chừa khoảng hở trục đo spindle khoảng 2mm để tránh lực ép cơ học tĩnh đè lên trục quay trong thời gian dài cất giữ.
• Bảo quản trong hộp nhựa zin của hãng: Hộp nhựa (Plastic box) có đệm xốp định hình giúp giảm chấn cho thước an toàn khỏi các tác động rung động cơ học lớn ngoài xưởng.

Các câu hỏi thường gặp khi sử dụng panme đo ren Werka 3115-25

Kết luận

Thước panme đo ren Werka 3115-25 dải đo 0-25mm là giải pháp lường chính xác, bền bỉ và chuyên nghiệp hàng đầu dành cho việc kiểm soát dung sai đường kính trung bình ren bulông, trục ren và khuôn mẫu. Sự kết hợp giữa bộ kim đo ren hệ Mét $60^\circ$ đồng bộ, ngàm cắm đầu đo xoay tự do tự định tâm cùng sai số chỉ thị cực thấp $\pm 0.004\text{mm}$ giúp thợ cơ khí thao tác đo trực quan, loại bỏ các sai số phán đoán cảm tính và đảm bảo độ chính xác lắp ráp ren hoàn hảo.

Hãy đầu tư thước panme đo ren Werka 3115-25 chính hãng để tối ưu hóa quy trình kiểm QC sản phẩm cơ khí ren ngoài và khẳng định vị thế gia công chính xác cao cho doanh nghiệp của bạn.

Để tra cứu tài liệu hướng dẫn kỹ thuật chính thức và catalog đầy đủ của thiết bị, xin mời truy cập website chính thức của hãng Werka.
