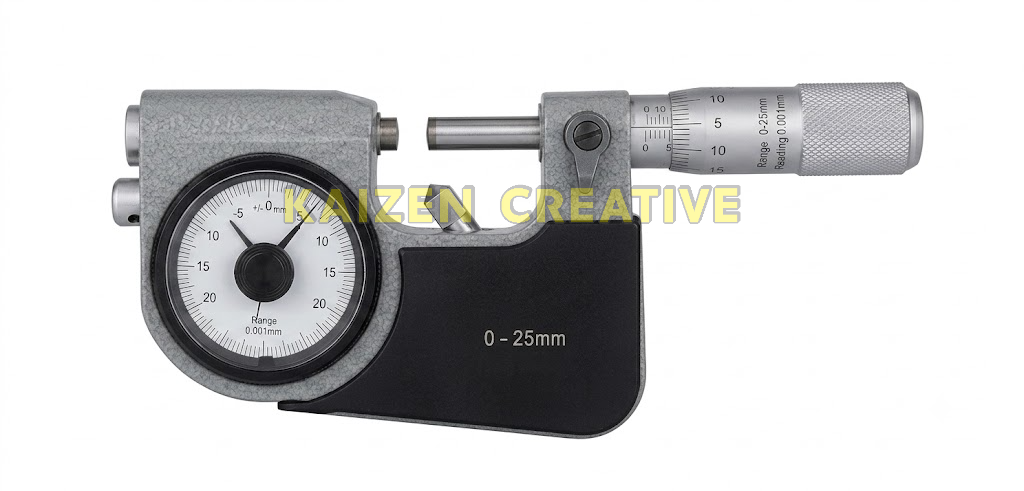

Thước panme chỉ thị kim Werka 3124-025 (0-25mm)

Trong các phân xưởng gia công cơ khí chế tạo hàng loạt, việc kiểm tra dung sai đường kính của hàng ngàn phôi trục tròn, chốt định vị hay cốt động cơ luôn đòi hỏi tốc độ đo kiểm phải cực nhanh. Nếu sử dụng thước cặp thông thường thì độ chính xác không đủ, còn nếu dùng panme tiêu chuẩn thì người thợ phải liên tục vặn núm thimble xoay mỏi tay, làm chậm tiến độ nghiêm trọng. Để giải quyết triệt để nút thắt cổ chai này, hãng Werka đã thiết kế dòng thước panme chỉ thị kim Werka 3124-025 dải đo 0-25mm. Đây là giải pháp đo nhanh định lượng đột phá, giúp bạn kiểm tra đạt hay lỗi (Go/No-Go) của chi tiết chỉ trong 1 giây bấm cự.

Sản phẩm nổi bật với sự kết hợp thông minh giữa trục đo cơ học vi sai và đồng hồ chỉ thị kim siêu mịn tích hợp ngay trên thân thước. Với thiết kế đòn bẩy thông minh, độ chia đồng hồ chỉ thị đạt mức $0.001\text{mm}$ cực mịn cùng sai số kịch trần chỉ $\pm 0.003\text{mm}$, dụng cụ đo này đem lại tốc độ đo kiểm và độ chính xác vượt trội cho các kỹ sư QC nhà xưởng.

Hãy cùng chúng tôi phân tích chi tiết các đặc điểm cấu tạo thực tế, thông số hình học và cách vận hành dòng panme đo nhanh chuyên dụng này ngay dưới đây.

Điểm nổi bật của panme chỉ thị kim Werka 3124-025

Để đảm bảo độ bền bỉ trong môi trường nhà xưởng vốn nhiều mạt sắt và dầu nhớt, panme chỉ thị kim Werka 3124-025 sở hữu nhiều giải pháp thiết kế cơ học thực tế:

Cơ cấu đòn bẩy và nút nhấn mở ngàm (Quick movement device)

Thước được trang bị một lẫy bấm đòn bẩy thông minh ngay sát ngàm đo. Khi đo phôi trục, bạn chỉ cần nhấn nhẹ lẫy này, trục đo spindle đường kính 6.5mm sẽ thụt lùi lại tạo một khoảng hở nhỏ để bạn đưa phôi vào. Khi nhả lẫy bấm, ngàm thước tự động kẹp nhẹ vào phôi dưới lực lò xo tiêu chuẩn ổn định, kim đồng hồ sẽ lập tức chỉ số đo sai lệch thực tế của phôi. Thao tác đo diễn ra nhanh chóng mà hoàn toàn không cần xoay thimble của thước.

Trục gá đỡ phôi điều chỉnh linh hoạt (Parts supporting device)

Phía dưới ngàm kẹp đo được trang bị thêm một chốt đỡ phôi dạng thanh tì. Chốt tì này giúp nâng đỡ các phôi trục tròn lớn nằm đúng tâm đo đồng trục của thước. Thiết kế này giúp người thợ không phải tự dùng tay căn chỉnh phôi thủ công, loại bỏ các sai số do đặt phôi nghiêng lệch.

Bề mặt đo phủ hợp kim cứng (Carbide measuring face)

Hai bề mặt kẹp đo trực tiếp của ngàm thước đều được phủ lớp hợp kim carbide siêu cứng. Do tính chất đo hàng loạt phôi thép cứng liên tục, lớp phủ carbide giúp ngàm đo chống mài mòn cơ học cực tốt, giữ độ phẳng song song luôn ở trạng thái hoàn hảo.

Nguyên lý đòn bẩy giúp đo nhanh hàng loạt phôi trục

Đối với việc kiểm tra dung sai loạt lớn phôi cùng đường kính, người thợ cơ khí trước tiên sẽ xoay thimble của thước về đúng kích thước danh nghĩa chuẩn (ví dụ phi 20.00mm) bằng dưỡng đo chuẩn tròn đi kèm thước và khóa cố định thimble lại.

Khi tiến hành đo phôi gia công, người thợ chỉ cần nhấn lẫy mở ngàm, đút phôi trục vào và buông lẫy. Mặt đồng hồ chỉ thị kim trên thân thước có thang đo $\pm 0.04\text{mm}$ sẽ chỉ rõ chi tiết đo đang bị âm hay dương bao nhiêu phần nghìn milimet so với chuẩn phi 20.00mm ban đầu. Phương pháp đo so sánh này giúp loại bỏ hoàn toàn sai số đọc mắt vạch chia cơ học và đẩy tốc độ đo kiểm lên nhanh gấp 10 lần phương pháp thông thường.

Thông số kỹ thuật panme chỉ thị kim Werka 3124-025

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng thước panme đòn bẩy chỉ thị kim Werka:

Kích thước tổng thể panme chỉ thị kim Werka 3124-025

Kích thước cơ học thân thước quyết định khoảng mở ngàm đưa thước vào đo trục. Bảng dưới đây thể hiện các trị số hình học (đơn vị: mm):

Model 3124-025 có kích thước chiều rộng trong ngàm a là 28.5mm và độ sâu lòng b là 19mm. Thiết kế nhỏ gọn này giúp người thợ cầm kẹp đo vô cùng đầm tay, thao tác kẹp đo diễn ra nhanh và chính xác nhất.

Chuyển đổi thông số kỹ thuật thành lợi ích sử dụng thực tế

Ứng dụng thực tế trong gia công cơ khí chế tạo

Thước panme chỉ thị kim Werka 3124-025 là thiết bị đo nhanh định lượng đỉnh cao cho các tác vụ:

• Kiểm QC hàng loạt phôi tiện: Đo nhanh đường kính ngoài của chốt định vị, cốt trục động cơ điện xoay sau khi tiện tinh CNC.
• Kiểm soát độ ôvan, độ côn của trục tròn: Người thợ chỉ cần kẹp thước vào phôi và xoay nhẹ trục phôi, kim đồng hồ dao động sẽ chỉ rõ độ méo (ôvan) của trục một cách trực quan nhất.
• Mài trục chi tiết máy chính xác: Dùng làm dưỡng đo nhanh đối chiếu trong các công đoạn mài tinh kim loại yêu cầu dung sai dưới 0.005mm.

Để tăng hiệu suất đo đạc các phôi có biên dạng phẳng rãnh khác trong nhà xưởng, việc kết hợp thước chỉ thị kim với các dòng thước panme đo ngoài tiêu chuẩn khác sẽ đem lại giải pháp kiểm soát chất lượng đồng bộ nhất.

Sản phẩm phù hợp với những ai?

Thước đo nhanh chỉ thị kim Werka 3124-025 hướng tới các nhóm đối tượng người dùng chuyên nghiệp:

• Bộ phận QC/KCS của phân xưởng tiện phay hàng loạt: Nơi cần đo kiểm chứng nhận dung sai cho hàng ngàn chi tiết trục cốt bulông mỗi ca làm việc.
• Thợ mài tròn ngoài kim loại chính xác: Cần dụng cụ kẹp đo nhanh đối chiếu dung sai micromet ngay tại máy mài trục.
• Xưởng sản xuất cốt động cơ, trục máy in, trục lô: Nơi yêu cầu độ đồng trục và độ ôvan bề mặt trục cực kỳ khắt khe.

Lưu ý khi sử dụng và cách bảo quản thước để duy trì độ chính xác

Hệ thống bánh răng cơ học nhạy cảm của đồng hồ chỉ thị kim yêu cầu người sử dụng phải tuân thủ đúng quy trình vận hành hằng ngày:

Lưu ý kỹ thuật khi thao tác đo

• Làm sạch kỹ hai đầu đo phẳng phủ carbide trước khi đo: Mạt sắt hay dầu máy đọng trên đầu kẹp đo sẽ làm kim đồng hồ chỉ thị lệch đi vài micromet. Hãy dùng giấy mịn không xơ lau sạch bề mặt đe đo phẳng trước khi sử dụng.
• Tuyệt đối không thả đột ngột lẫy bấm đòn bẩy: Khi nhả lẫy bấm để trục đo tiến vào kẹp phôi, hãy thả tay từ từ để đầu đo tiếp xúc nhẹ nhàng với phôi. Việc buông tay đột ngột sẽ khiến lò xo giật mạnh đập đầu đo vào phôi cứng, dễ làm mẻ đe carbide hoặc phá hỏng bánh răng của đồng hồ kim.
• Căn chỉnh chốt đỡ phôi (Parts supporting device) chuẩn xác: Điều chỉnh chốt đỡ nằm đúng tầm tâm đo của thước để trục phôi luôn đặt song song đồng trục với trục đo của panme.

Cách bảo quản thước trong hộp nhựa

• Không để hai đầu đo kẹp chặt sát nhau khi cất giữ: Chừa khoảng hở khoảng 1-2mm giữa hai đầu đo phẳng khi đưa thước vào hộp nhựa để tránh lò xo nén tĩnh đè lực liên tục lên cơ cấu cơ học đồng hồ kim.
• Bôi dầu bảo quản chống rỉ mỏng: Dùng vải khô sạch lau hết mồ hôi tay, bụi bẩn trên thân thước, bôi một lớp dầu bảo quản mỏng lên ngàm đo trước khi cất.
• Cất thước trong hộp nhựa (Plastic box) nguyên bản: Hộp nhựa đệm xốp chống ẩm giúp bảo vệ cơ cấu đồng hồ kim nhạy cảm không bị hư hỏng do va đập với các dụng cụ cơ khí nặng khác trong xưởng.

Các câu hỏi thường gặp khi sử dụng panme chỉ thị kim Werka 3124-025

Kết luận

Thước panme chỉ thị kim Werka 3124-025 dải đo 0-25mm là giải pháp lường chính xác, bền bỉ và đo nhanh hàng loạt chuyên nghiệp bậc nhất dành cho các xưởng tiện cơ khí và QC. Sự kết hợp giữa cơ cấu lẫy bấm mở ngàm đo nhanh, độ chia đồng hồ chỉ thị $0.001\text{mm}$ siêu mịn cùng sai số chỉ $\pm 0.003\text{mm}$ giúp thợ mài, thợ tiện kiểm QC phôi nhanh chóng, loại bỏ hoàn toàn các lỗi phán đoán chủ quan và đảm bảo chất lượng lắp ghép cơ khí luôn đạt chuẩn kỹ thuật khắt khe nhất.

Hãy trang bị panme chỉ thị kim Werka 3124-025 chính hãng để nâng cao năng suất kiểm QC hàng loạt và khẳng định chất lượng gia công chính xác cao cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
