Bộ panme đo lỗ trong 3 chấu tự định tâm dải 20-50mm kèm vòng chuẩn và thanh nối dài Werka 217-6490

Trong các nguyên công gia công cơ khí chính xác đòi hỏi dung sai khắt khe như doa xi lanh động cơ, tiện mài lỗ gối đỡ ổ bi hay nghiệm thu lòng ống thủy lực. Việc xác định chính xác đường kính trong và độ tròn của lỗ là bài toán sống còn quyết định độ êm ái khi lắp ghép trục. Nếu kỹ sư KCS sử dụng thước cặp cơ hoặc panme đo lỗ hai điểm tiếp xúc truyền thống, người thợ phải liên tục lắc tay tìm điểm đảo chiều để tìm đường kính thực, vừa tốn thời gian lại rất dễ sinh ra sai số chủ quan do cảm giác tay không đều.

Để giải quyết triệt để vấn đề lệch tâm, loại bỏ hoàn toàn sai số hình học méo tròn tam giác nhờ cơ cấu 3 chấu tiếp xúc bung đều góc 120 độ tự định tâm tuyệt đối, dòng sản phẩm **bộ panme đo lỗ trong 3 chấu Werka 217-6490** chính hãng của Đức là giải pháp số 1. Dưới đây là bài chia sẻ kỹ thuật toàn diện về cấu tạo 3 chấu phủ hợp kim Carbide siêu cứng, hệ thống vòng chuẩn hiệu chuẩn đi kèm, thanh nối dài chuyên dụng 150mm luồn sâu lòng ống và quy trình đo kiểm mẫu chuẩn cơ học.

Sở hữu trọn gói giải pháp đo lường trong vali nhôm chuyên nghiệp **bộ panme đo lỗ trong 3 chấu Werka 217-6490** giúp xưởng cơ khí nâng tầm độ chính xác micromet, đảm bảo chất lượng lắp ghép hoàn hảo cho mọi cụm chi tiết máy xuất xưởng.

Nỗi đau đo lỗ 2 điểm: Sự bấp bênh khi lắc tìm điểm đảo chiều và nguy cơ bỏ lọt lỗ méo tam giác

Khi người thợ tiện hoặc mài lỗ phải kiểm tra kích thước đường kính trong của lòng xi lanh bằng dưỡng đo 2 điểm.

Người thợ bắt buộc phải vừa giữ thước vừa lắc nghiêng đầu đo theo hai trục vuông góc để tìm được vị trí có khoảng cách lớn nhất theo phương ngang và nhỏ nhất theo phương dọc.

Thao tác tìm điểm đảo chiều này đòi hỏi người thợ phải có tay nghề rất cao và cảm giác tay cực kỳ nhạy bén.

Chỉ cần đặt nghiêng thước lệch 1 độ so với mặt cắt vuông góc của ống, kết quả đo đã bị đội lên từ 0.01mm đến 0.03mm.

Nguy hiểm hơn, trong quá trình gia công doa phay lỗ bằng dao nhiều me cắt, lòng lỗ rất dễ bị biến dạng méo hình tam giác đều (hiện tượng Lobing 3 thùy).

Thước đo 2 điểm khi xoay quanh lỗ méo 3 thùy vẫn cho ra cùng một kích thước đường kính ảo, khiến phôi lỗi lọt lưới kiểm tra KCS.

Đến khi lắp cốt trục tròn vào lòng lỗ thì trục bị bó cứng, gây kẹt bạc đạn và phát sinh nhiệt phá hủy cụm máy.

Việc sử dụng mỏ kẹp của thước cặp cơ khí thông thường cũng không thể luồn sâu quá 30mm vào trong lòng ống hẹp.

Những rủi ro tiềm ẩn này làm tiêu hao chi phí phế phẩm và làm suy giảm nghiêm trọng uy tín gia công của nhà xưởng.

Chính sự hạn chế của phương pháp đo 2 điểm truyền thống đòi hỏi bước nâng cấp lên **bộ panme đo lỗ trong 3 chấu Werka 217-6490**.

Trang bị **bộ panme đo lỗ trong 3 chấu Werka 217-6490** giúp loại bỏ 100% rủi ro do thao tác lắc tay chủ quan của người thợ.

Ứng dụng **bộ panme đo lỗ trong 3 chấu Werka 217-6490** là cam kết vững chắc cho độ tròn chuẩn xác của mọi sản phẩm cơ khí chính xác.

Nguyên lý 3 chấu tự định tâm 120 độ – Khắc tinh của sai số hình học và độ côn oval

Werka giải quyết triệt để bài toán định vị lỗ tròn bằng thiết kế 3 chấu đo tịnh tiến hướng tâm bố trí cách đều 120 độ (Three-point internal micrometer).

Khi vặn núm điều khiển, một trục côn chuẩn bên trong sẽ đẩy đồng thời cả 3 chấu đo bung đều ra ngoài theo phương bán kính.

Ba chấu đo tiếp xúc trực tiếp lên 3 điểm trên chu vi hình tròn của vách lòng lỗ, tạo thành một tam giác đều nội tiếp chuẩn mực.

Cơ cấu này tự động ép thân thước nằm vuông góc hoàn hảo với trục tâm của lỗ mà người thợ không cần phải lắc tay căn chỉnh.

Bất kỳ sự biến dạng hình học nào như lỗ bị oval, méo 3 thùy hay vách lỗ bị côn loe đầu đều bị 3 chấu phát hiện ngay lập tức.

Người thợ chỉ mất chưa đầy 3 giây để nhận được kết quả đo chính xác đến từng micromet hiển thị trên thang vạch khắc laser.

Sự đột phá về mặt động học này trên **bộ panme đo lỗ trong 3 chấu Werka 217-6490** đem lại độ tin cậy cơ học tuyệt đối.

Mọi thợ mới vào nghề hay thợ lâu năm đều có thể thao tác đo chuẩn xác như nhau mà không lo sai lệch tay nghề.

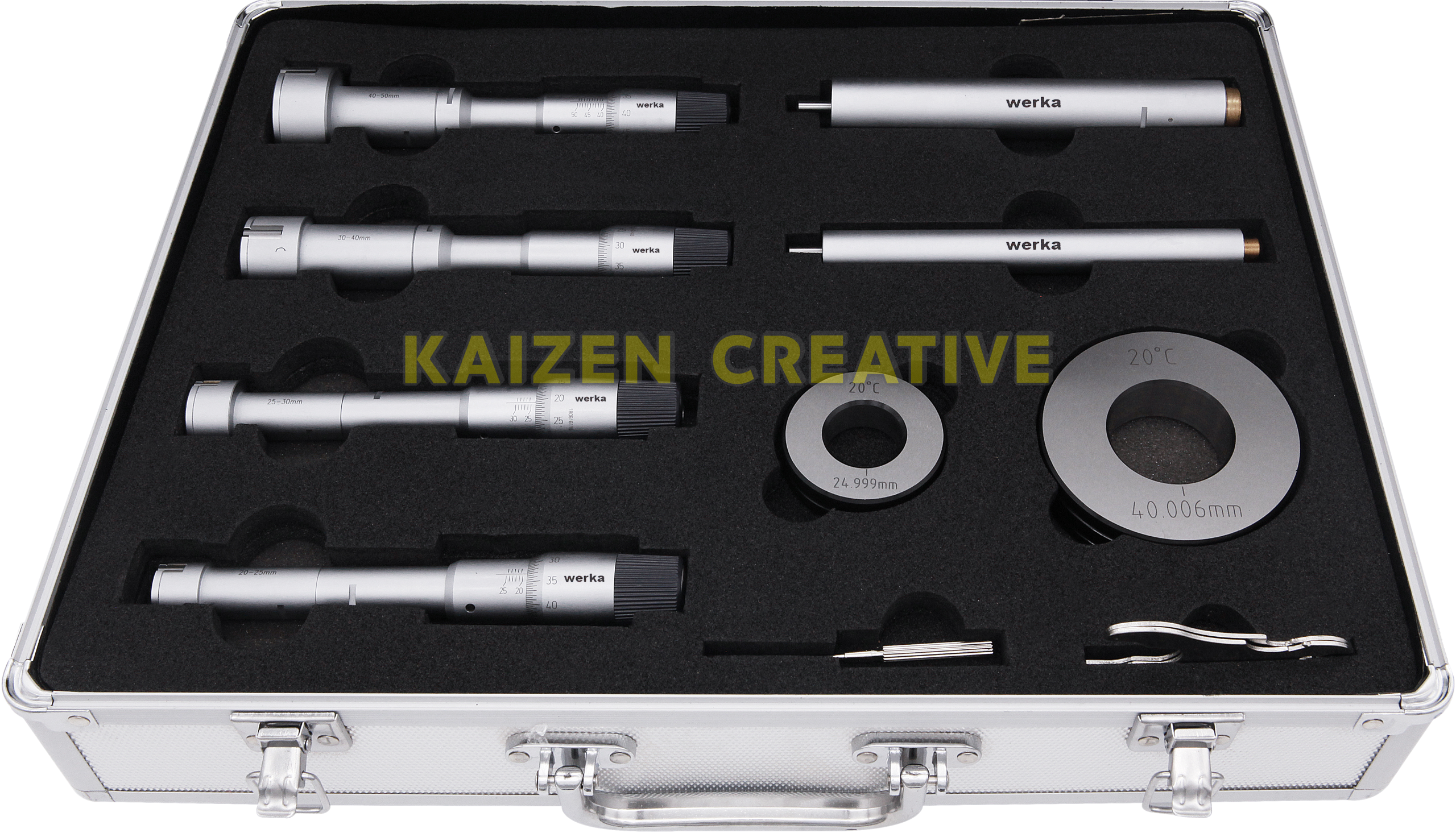

Trọn bộ 4 cây dải 20-50mm kèm vòng chuẩn và thanh nối dài trong vali nhôm sang trọng

Thay vì phải đầu tư mua lẻ từng cây panme đo lỗ với chi phí đắt đỏ và thiếu đồng bộ về phụ kiện chuẩn hóa.

Werka cung cấp giải pháp trọn gói bao gồm 4 thân panme bao phủ liền mạch toàn bộ dải đo từ 20mm đến 50mm (20-25mm, 25-30mm, 30-40mm, 40-50mm).

Đi kèm trong bộ là 2 vòng chuẩn cao cấp (Setting Rings) kích thước Φ25mm và Φ40mm được gia công đạt cấp chính xác lường quốc tế.

Vòng chuẩn giúp người thợ dễ dàng hiệu chuẩn gốc số 0 cho thước ngay tại hiện trường máy trước mỗi ca làm việc mà không cần phòng Lab.

Bộ sản phẩm còn tích hợp một thanh nối dài (Extension Rod) dài 150mm bằng hợp kim cứng chuyên dụng.

Thanh nối dài cho phép ghép nối chắc chắn vào đuôi đầu đo để vươn sâu đo các lòng xi lanh dài tới hơn 200mm mà thước thường bất lực.

Toàn bộ phụ kiện được sắp xếp ngăn nắp trong vali nhôm đệm mút định hình chống sốc bảo vệ thiết bị tối ưu khi mang đi công trình.

Sự đầy đủ và tiện nghi của **bộ panme đo lỗ trong 3 chấu Werka 217-6490** mang lại giá trị kinh tế và tính chuyên nghiệp vượt bậc cho nhà xưởng.

Đầu chấu phủ Carbide tôi cứng – Chống mài mòn trơ lì trước ma sát kim loại

Môi trường đo lường lỗ khoan doa thực tế luôn tiềm ẩn ma sát cao với các bề mặt kim loại thép tôi cứng, gang xám thô ráp.

Ba mặt tiếp xúc của đầu chấu đo trên thước Werka được hàn gắn lớp hợp kim cứng Tungsten Carbide nguyên khối (Carbide measuring faces).

Hợp kim Carbide có độ cứng đạt trên 89 HRA, trơ lì hoàn toàn trước hiện tượng mài mòn ma sát sau hàng vạn lần tỳ ép vào vách phôi.

Bề mặt chấu đo được mài vô tâm bóng gương với bán kính cong R chuẩn xác tương ứng với từng dải đường kính đo.

Thiết kế mép chấu đo thông minh (Measuring tips 0.5mm) cho phép đưa sát đầu chấu xuống tận đáy của các lỗ tịt (Blind hole).

Người thợ có thể đo đạc chính xác độ sâu đáy lỗ bậc mà không lo bị cấn góc lượn bán kính chuyển tiếp.

Đặc tính cơ tính siêu bền của các chấu Carbide trên **bộ panme đo lỗ trong 3 chấu Werka 217-6490** duy trì độ chuẩn xác suốt nhiều năm sử dụng.

Cơ cấu núm cóc bánh cóc (Ratchet Stop) – Đồng nhất lực xiết triệt tiêu sai số lực tay

Một trong những nguyên nhân phổ biến nhất dẫn đến sai số lường khi dùng panme cơ học là lực vặn tay của mỗi người thợ khác nhau.

Người thợ tay khỏe vặn quá chặt làm cong vênh cơ cấu trục vít me, trong khi thợ nhẹ tay lại chưa ép sát chấu đo vào vách phôi.

Werka trang bị cơ cấu núm cóc bánh răng (Ratchet Stop) tinh xảo ở đuôi của mỗi thân panme 3 chấu.

Khi các chấu đo chạm vừa đủ lực chuẩn vào bề mặt phôi (khoảng 5 đến 10 Newton), núm cóc sẽ tự động trượt khớp và phát ra tiếng tạch tạch.

Lực ép đo luôn được cố định ở mức lý tưởng tuyệt đối trong mọi lần đo, triệt tiêu hoàn toàn sự can thiệp của lực tay người dùng.

Ống thang chia độ chính mạ Crom mờ chống lóa (Satin-chrome finish), các vạch chia 0.005mm hoặc 0.001mm khắc laser sắc nét không bóng gương dưới đèn xưởng.

Sự tinh tế cơ khí này của **bộ panme đo lỗ trong 3 chấu Werka 217-6490** giúp việc đọc kết quả trở nên nhanh chóng, nhẹ nhàng và chuẩn mực.

Phân tích chuyên sâu 4 bộ panme 3 chấu tiêu biểu của Werka Đức

Dòng sản phẩm Three Point Internal Micrometer Set của Werka cung cấp đầy đủ các dải đo từ lỗ siêu nhỏ đến lòng ống cỡ lớn:

1. Bộ Werka 217-6476 (Dải đo lỗ nhỏ 6 – 12mm): Bộ gồm 3 thân panme (6-8mm, 8-10mm, 10-12mm), đi kèm 3 vòng chuẩn Φ6, Φ8, Φ10mm và thanh nối dài 100mm. Đây là bộ công cụ chuyên trị các lỗ dẫn hướng chốt định vị, bạc kim phun xe máy với đầu chấu nhọn 1.5mm cực kỳ sắc sảo.

2. Bộ Werka 217-6483 (Dải đo 12 – 20mm): Bộ gồm 2 thân panme (12-16mm, 16-20mm), kèm 1 vòng chuẩn Φ16mm và thanh nối dài 150mm. Thích hợp cho các xưởng gia công chi tiết van thủy lực điều khiển khí nén cỡ vừa.

3. Bộ Werka 217-6490 (Dải đo phổ thông 20 – 50mm): Bộ quốc dân bán chạy nhất gồm 4 thân panme (20-25mm, 25-30mm, 30-40mm, 40-50mm), kèm 2 vòng chuẩn Φ25, Φ40mm và thanh nối 150mm. Đáp ứng tới 80% nhu cầu đo lỗ bạc đạn, lòng pít-tông thủy lực trong các nhà máy chế tạo máy công nghiệp.

4. Bộ Werka 217-6506 (Dải đo ống lớn 50 – 100mm): Bộ công nghiệp nặng gồm 4 thân panme (50-63mm, 62-75mm, 75-88mm, 87-100mm), kèm 2 vòng chuẩn Φ62, Φ87mm và thanh nối 150mm. Chuyên dùng cho các ống lót xi lanh động cơ xe tải, tàu thủy và trục truyền động lớn.

Thông số kỹ thuật bộ panme đo lỗ trong 3 chấu Werka 217-6490

Dưới đây là thông số kỹ thuật chi tiết của bộ panme đo lỗ trong 3 chấu tự định tâm chính hãng Werka Đức:

Model **bộ panme đo lỗ trong 3 chấu Werka 217-6490** có dải đo rộng 20-50mm, chia thành 4 thân thước riêng biệt giúp giảm thiểu tối đa hành trình trục ren me.

Sản phẩm đi kèm chứng nhận xuất xưởng (Inspection Certificate) chứng thực độ chính xác lường theo tiêu chuẩn DIN 863 của Đức.

Đầu tư trang bị **bộ panme đo lỗ trong 3 chấu Werka 217-6490** giúp xưởng cơ khí hoàn thiện năng lực kiểm định chất lượng toàn diện.

Quy trình 5 bước gá lắp hiệu chuẩn và đo lòng xi lanh động cơ sâu

Để đảm bảo kết quả đo đạt độ chính xác micromet kịch trần khi kiểm tra lòng xi lanh hoặc ống lót trục sâu, anh em thực hiện theo quy trình 5 bước sau:

Bước 1: Làm sạch bề mặt tiếp xúc: Dùng khăn mịn tẩm cồn lau sạch bụi bẩn trên 3 chấu đo của panme và mặt trong lòng vòng chuẩn Setting Ring.

Bước 2: Hiệu chuẩn gốc số 0 (Zero Setting): Đưa đầu đo của cây panme vào lòng vòng chuẩn tương ứng (ví dụ dùng vòng Φ25mm cho cây 20-25mm), xoay núm cóc kêu 3 tiếng tạch rồi kiểm tra vạch số 0 trên ống xoay trùng khít với đường chuẩn.

Bước 3: Lắp thanh nối dài (nếu cần): Nếu lỗ khoan sâu quá 100mm, tháo đầu đo, vặn nối thanh Extension Rod 150mm vào giữa thân thước và đầu chấu đo rồi siết chặt vừa tay.

Bước 4: Đưa thước vào vị trí đo: Luồn đầu đo nhẹ nhàng vào vị trí cần kiểm tra trong lòng ống, xoay núm cóc từ từ cho đến khi 3 chấu tự định tâm bung ra kẹp sát vách ống và nghe 3 tiếng tạch.

Bước 5: Khóa chốt và đọc kết quả: Gạt nhẹ cần khóa hãm (Clamp screw) trên thân thước, đọc trị số kích thước trên thang vạch khắc laser và ghi nhận kết quả vào biên bản nghiệm thu.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp hoàn hảo giữa các ưu điểm trên giúp **bộ panme đo lỗ trong 3 chấu Werka 217-6490** vượt trội hoàn toàn so với các phương pháp đo lỗ truyền thống.

Đầu tư trọn bộ **bộ panme đo lỗ trong 3 chấu Werka 217-6490** là bước đi chiến lược giúp doanh nghiệp tiết kiệm chi phí phế phẩm và tối ưu hóa thời gian kiểm mẫu.

Độ bền cơ học vượt thời gian của **bộ panme đo lỗ trong 3 chấu Werka 217-6490** mang lại sự an tâm tuyệt đối cho các hợp đồng gia công đòi hỏi dung sai khắt khe.

Ứng dụng thực tế ngoài phân xưởng CNC và phòng đo lường tiêu chuẩn

Thiết bị **bộ panme đo lỗ trong 3 chấu Werka 217-6490** là dụng cụ đo kiểm cốt lõi chuyên dùng trong các lĩnh vực:

Đo đạc kiểm soát đường kính trong và độ côn hình học của các xi lanh thủy lực, nòng pít-tông khí nén công nghiệp nặng.

Kiểm tra độ chính xác của các lỗ lắp ổ bi gối đỡ trục, lỗ may-ơ bánh răng trong hộp giảm tốc động cơ ô tô.

Nghiệm thu kích thước lòng lỗ doa, lỗ phay CNC chính xác cao trong các khuôn mẫu ép nhựa và khuôn dập kim loại.

Để hoàn thiện hệ thống công cụ đo lường tiêu chuẩn tại phân xưởng, việc kết hợp panme đo lỗ 3 chấu với các dòng thước panme đo ngoài hoặc đồng hồ so kiểm tra độ đảo là giải pháp đồng bộ tối ưu.

Sự đồng hành của **bộ panme đo lỗ trong 3 chấu Werka 217-6490** giúp các doanh nghiệp cơ khí Việt Nam tự tin đáp ứng các tiêu chuẩn kỹ thuật khắt khe của các đối tác FDI.

Sản phẩm phù hợp với những ai?

Bộ panme 3 chấu Werka 217-6490 là sự đầu tư đúng đắn cho các nhóm khách hàng chuyên nghiệp:

Thợ tiện, mài, doa cơ khí chính xác cao chuyên gia công các cụm lỗ bạc đạn, xi lanh đòi hỏi cấp dung sai H7, H6.

Kỹ sư và nhân viên phòng kiểm soát chất lượng (QC/QA/KCS) tại các nhà máy chế tạo linh kiện ô tô, phụ tùng xe máy.

Các xưởng cơ khí phục hồi động cơ xe tải, xưởng đại tu sửa chữa máy công trình và máy thủy lực công nghiệp nặng.

Sở hữu **bộ panme đo lỗ trong 3 chấu Werka 217-6490** chính hãng nâng cao năng lực cạnh tranh và uy tín chất lượng của xưởng gia công.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện uy tín Kaizen Creative tại thị trường Việt Nam.

Lưu ý khi sử dụng và cách bảo quản thước để duy trì độ chính xác

Cơ cấu côn trượt tịnh tiến 3 chấu cơ khí đòi hỏi người dùng tuân thủ các quy tắc bảo dưỡng cơ bản sau:

Tuyệt đối không dùng lực tay vặn ép mạnh ống xoay chính khi 3 chấu đã chạm vào thành phôi, luôn sử dụng núm cóc bánh răng để siết lực.

Không dùng vật cứng gõ vào các đầu chấu đo hoặc làm rơi thân thước xuống nền bê tông vì có thể làm lệch trục côn dẫn hướng bên trong.

Sau mỗi ca làm việc, dùng vải mềm khô lau sạch dầu làm mát và mạt kim loại bám trên thân panme và vòng chuẩn.

Thoa một lớp mỏng dầu chống rỉ chuyên dụng lên các vòng chuẩn Setting Ring trước khi cất vào vali nhôm.

Bảo quản **bộ panme đo lỗ trong 3 chấu Werka 217-6490** trong vali nhôm nguyên bản ở nơi khô ráo, tránh ánh nắng trực tiếp hoặc môi trường có hơi axit ăn mòn.

Gửi thiết bị và vòng chuẩn đi kiểm định hiệu chuẩn định kỳ 12 tháng một lần tại các trung tâm đo lường tiêu chuẩn để duy trì giá trị pháp lý.

Các câu hỏi thường gặp khi sử dụng bộ panme đo lỗ trong 3 chấu Werka 217-6490

Kết luận

**Bộ panme đo lỗ trong 3 chấu Werka 217-6490** dải đo 20-50mm tự định tâm 120 độ kèm vòng chuẩn và thanh nối dài trong vali nhôm là giải pháp đo lường lỗ sâu chính xác, chuyên nghiệp và kinh tế hàng đầu cho ngành cơ khí chính xác. Cơ cấu 3 chấu Carbide siêu cứng tự động định tâm triệt tiêu hoàn toàn sai số chủ quan của thợ, kết hợp thang chia khắc laser sắc nét và cơ cấu núm cóc đồng nhất lực ép giúp người thợ kiểm soát kích thước lòng lỗ nhanh chóng, chuẩn xác đến từng micromet.

Hãy trang bị ngay **bộ panme đo lỗ trong 3 chấu Werka 217-6490** chính hãng để nâng tầm năng lực đo kiểm và khẳng định đẳng cấp gia công vượt trội cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
