Bộ thước panme đo trong có thanh nối Werka 3110-1501 (50-150mm)

Trong các xưởng gia công cơ khí hạng nặng chế tạo bồn bể, lòng xylanh cỡ lớn hay vỏ trục chân vịt tàu thủy, việc đo đạc đường kính lỗ luôn là thử thách lớn. Nếu anh em chỉ đầu tư các loại thước đo trong thanh đơn cố định dải đo thì chi phí mua sắm sẽ cực kỳ tốn kém và cồng kềnh.

Để giải quyết bài toán đo lỗ lớn linh hoạt với mức đầu tư kinh tế nhất, **bộ panme đo trong Werka 3110-1501** tích hợp hệ thống thanh nối dài lắp ghép là lựa chọn tối ưu. Dưới đây là bài chia sẻ kỹ thuật chuyên sâu từ thực tế hiệu chuẩn về cách kiểm soát sai số tích lũy khi lắp ghép các thanh nối của bộ thiết bị này.

Thách thức kỹ thuật khi đo kiểm đường kính lỗ trong kích thước lớn

Đo lỗ có đường kính nhỏ dưới 50mm khá đơn giản bằng thước đo lỗ 3 chấu hoặc panme đo trong dạng càng kẹp.

Tuy nhiên, khi đường kính lỗ trong vọt lên trên 100mm, các thiết bị đo tiếp xúc kiểu càng kẹp bị giới hạn hành trình nghiêm trọng.

Việc sử dụng thước cặp ngàm dài vươn sâu vào lòng lỗ lớn cực kỳ nguy hiểm vì thân thước dài rất dễ bị võng cơ học.

Chỉ cần thước cặp bị nghiêng nhẹ 1 độ so với phương vuông góc, sai số hình học sẽ làm sai lệch kích thước hàng chục micromet.

Để đo lỗ lớn chính xác, bắt buộc phải dùng thiết bị đo tiếp xúc 2 điểm đồng trục đi qua đúng tâm hình học của lỗ.

Mỗi dải đo lớn lại mua một cây panme chuyên biệt dạng Single Rod đơn lẻ sẽ đẩy chi phí thiết bị của xưởng lên quá cao.

Chính vì vậy, giải pháp ghép thanh nối của **bộ panme đo trong Werka 3110-1501** trở thành công cụ đo lường nòng cốt.

Sự hiện diện của **bộ panme đo trong Werka 3110-1501** giúp tối ưu hóa tối đa chi phí đầu tư công cụ cho nhà xưởng.

Giải mã công thức tính sai số lắp ghép tích lũy của thiết bị

Khi sử dụng bộ thước đo ghép nối, sai số của phép đo không còn là hằng số cố định mà biến thiên phức tạp.

Hãng Werka công bố công thức tính sai số cho phép chuẩn hóa cho dòng sản phẩm này:

$$\text{Error} = \pm \left(3 + n + \frac{L}{50}\right)\text{ }\mu\text{m}$$

Chúng ta cùng phân tích sâu ý nghĩa của từng đại lượng vật lý trong công thức này:

Đại lượng $n$ chính là số lượng các thanh nối dài (extension rods) anh em lắp ghép thêm vào đầu đo chính.

Mỗi khúc khớp nối ren giữa hai thanh nối luôn tồn tại một dung sai chế tạo cơ học siêu nhỏ ở ren bước ren.

Khi anh em ghép nối càng nhiều thanh ($n$ lớn), các sai số nhỏ này sẽ tích lũy cộng dồn (accumulated error) lại với nhau.

Đại lượng $L$ là chiều dài đo thực tế tối đa của phép đo tính bằng milimet.

Chiều dài $L$ càng lớn, sai số tỷ lệ $\frac{L}{50}$ càng tăng do ảnh hưởng của giãn nở nhiệt kim loại dưới tác động môi trường.

Hiểu sâu công thức này giúp anh em biết cách chọn tổ hợp thanh nối tối ưu để hạn chế tối đa số lượng $n$ khúc nối.

Cơ cấu lắp ghép ren định tâm đồng trục và các thanh nối sơn tĩnh điện

Để giảm thiểu tối đa sai số tích lũy $n$, mối ghép giữa các thanh nối của Werka được thiết kế ren cơ học vi sai chính xác cao.

Phần đầu ren nối có gờ vai chặn (shoulder stop) được mài tinh phẳng để đảm bảo độ đồng trục tuyệt đối sau khi siết chặt.

Hãng đi kèm sẵn các tay khóa spanners chuyên dụng trong hộp gỗ để anh em siết vừa đủ lực mối ghép ren.

Bề mặt các thanh nối dài được sơn tĩnh điện nhám màu bạc (Painted rods) cách nhiệt và chống oxy hóa bề mặt.

Lớp sơn cách nhiệt hạn chế tối đa nhiệt lượng nóng từ lòng bàn tay thợ truyền sang làm nở dài thanh thước khi cầm đo lâu.

Đầu đo chính tích hợp cơ cấu ren tịnh tiến spindle có độ chia vạch cơ học $0.01\text{mm}$ sắc nét, hiển thị trực quan.

Sự đồng bộ kỹ thuật này của **bộ panme đo trong Werka 3110-1501** giúp hệ thống thước ghép đạt độ vững chãi kịch trần.

Vai trò của vòng chuẩn hiệu chuẩn đi kèm bộ sản phẩm

Sau khi anh em lắp ráp các thanh nối dài để đạt dải đo mong muốn, việc thiết lập điểm Không (Zero setting) là bắt buộc.

Mỗi bộ thước của Werka đều đi kèm các vòng chuẩn hiệu chuẩn (Setting rings) độ chính xác cấp micromet của hãng.

Anh em đưa đầu thước đã lắp ráp vào trong lòng vòng chuẩn tiêu chuẩn để tiến hành đối chiếu kiểm tra điểm Không.

Nếu có sai lệch nhẹ, dùng khóa spanner đi kèm tinh chỉnh lại vòng thimble chia vạch cho trùng khớp hoàn hảo với kích thước vòng chuẩn.

Phiếu kiểm nghiệm chất lượng đi kèm ghi rõ sai số của vòng chuẩn để anh em bù trừ sai số khi đo các lỗ siêu chính xác.

Quy trình hiệu chuẩn này của **bộ panme đo trong Werka 3110-1501** giúp bảo chứng cho độ tin cậy của mọi phép đo.

Thông số kỹ thuật bộ panme đo trong Werka 3110-1501

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng bộ panme đo trong có thanh nối dài của hãng Werka:

Model **bộ panme đo trong Werka 3110-1501** sở hữu dải đo rộng từ 50-150mm thông qua việc ghép nối các thanh nối đi kèm linh hoạt.

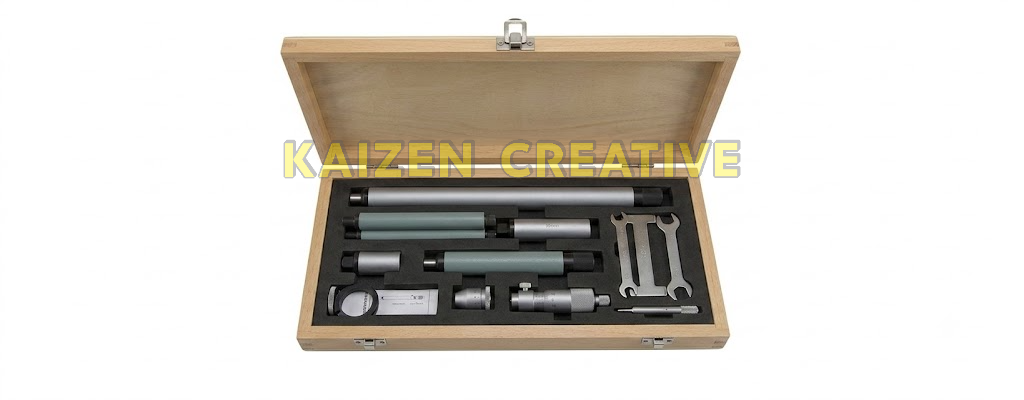

Hệ thống thước được đựng ngăn nắp trong hộp gỗ (Wooden box) chắc chắn bảo vệ thước an toàn khỏi ẩm mốc.

Độ chia vạch cơ học sắc nét đạt $0.01\text{mm}$ giúp thợ tiện đọc kết quả đo trực quan, hạn chế tối đa việc mỏi mắt.

Ảnh hưởng của trọng lực gây võng thân thước khi vươn dài đo lỗ

Khi lắp ráp hệ thanh nối dài để đo các đường kính lỗ siêu lớn trên 500mm, một hiện tượng vật lý nguy hiểm xuất hiện.

Dưới tác động của trọng lực bản thân, hệ thanh thước dài tịnh tiến nằm ngang sẽ bị võng nhẹ ở phần trung tâm (sagging).

Hiện tượng võng này làm khoảng cách thực tế giữa hai đầu đo bị co ngắn lại nhẹ, gây ra sai số đo dương ảo.

Để khắc phục, khi đo dải lớn, hãng khuyến cáo anh em đặt các điểm tựa nâng đỡ thước tại các vị trí nút Airy (Airy points).

Điểm Airy được tính toán khoa học giúp triệt tiêu tối đa độ võng cơ học dọc thân thước khi đặt ngang.

Hiểu và ứng dụng điểm tựa Airy giúp bảo toàn độ chính xác micromet của **bộ panme đo trong Werka 3110-1501** dải lớn.

Quy trình 5 bước lắp ráp và đo lỗ lớn chuẩn kỹ thuật cơ khí

Để kết quả đo đạt độ tin cậy cao nhất, anh em cần tuân thủ nghiêm ngặt quy trình kỹ thuật sau:

Bước 1: Làm sạch bề mặt ren nối: Dùng cồn lau sạch bụi bẩn bám trên ren nối và gờ chặn của các thanh nối dài.

Bước 2: Lắp ráp thanh nối tối ưu: Chọn tổ hợp thanh nối dài sao cho số lượng khúc nối $n$ là nhỏ nhất.

Bước 3: Siết lực đồng đều: Dùng khóa spanner đi kèm siết nhẹ vừa đủ chặt các mối nối ren, tránh siết quá lực gây biến dạng ren.

Bước 4: Hiệu chuẩn điểm không: Đưa hệ thước vào lòng vòng chuẩn tiêu chuẩn để chỉnh Zero thimble trùng khớp.

Bước 5: Tiến hành quét đo lỗ: Đặt đầu đe tĩnh làm tựa, quét nhẹ đầu đo động tìm giá trị lớn nhất (Max reading) trên vạch chia.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp hoàn hảo giữa các ưu điểm kỹ thuật này giúp **bộ panme đo trong Werka 3110-1501** luôn vững vàng vị thế đầu bảng.

Ứng dụng thực tế ngoài xưởng gia công lớn và phòng QC

Sản phẩm **bộ panme đo trong Werka 3110-1501** là dụng cụ đo lường chuyên dụng đắc lực cho các tác vụ:

Đo đường kính lòng trong của các ống lót xylanh cỡ lớn của động cơ thủy, máy nén khí áp lực lớn.

Kiểm tra đường kính của các bệ đỡ ổ bi của cụm máy phát điện, trục tuabin nhà máy thủy điện.

Đo đạc kiểm soát độ đồng đều lòng trong của các khớp nối ống thép đúc chịu áp lực dầu khí.

Để hoàn thiện bộ công cụ đo lường chất lượng, việc kết hợp thước đo trong với các dòng thước panme đo ngoài tiêu chuẩn khác là giải pháp tối ưu cho phòng QC.

Sử dụng **bộ panme đo trong Werka 3110-1501** giúp phân xưởng cơ khí tự tin khẳng định uy tín năng lực chế tạo phôi chính xác.

Sản phẩm phù hợp với những ai?

Bộ dụng cụ đo Werka 3110-1501 được khuyên dùng cho các nhóm đối tượng khách hàng cơ khí chuyên nghiệp:

Thợ tiện phay cơ khí chuyên gia công phục hồi, đóng sơ-mi xylanh lớn, ổ đỡ bạc trục máy tải nặng.

Nhân viên kiểm soát chất lượng KCS/QC của các nhà máy đóng tàu, chế tạo bồn bể áp lực công nghiệp.

Kỹ sư bảo trì cơ điện nhà máy xi măng, hóa chất cần bộ đo lỗ vạn năng để thay thế chi tiết máy lớn hao mòn.

Sự có mặt của **bộ panme đo trong Werka 3110-1501** trong tủ đồ nghề nâng tầm vị thế kỹ thuật chuyên nghiệp cho phân xưởng.

Lưu ý khi sử dụng và cách bảo quản thước để duy trì độ chính xác

Hệ thống lắp ghép ren chính xác yêu cầu người dùng lưu ý các quy tắc sử dụng và bảo dưỡng cơ bản:

Tuyệt đối không dùng tay trần ôm giữ trực tiếp phần thanh nối bằng kim loại dài của thước khi thực hiện phép đo.

Nhiệt lượng tay truyền sang sẽ làm nở dài thanh thước gây sai số đo ảo từ 3-5 micromet rất nguy hiểm.

Sau mỗi ca làm việc, tháo rời các thanh nối dài, lau sạch ren ghép nối bằng cồn và bôi một lớp mỏng dầu chống rỉ.

Không cất trữ thước trong môi trường có độ ẩm quá cao dễ gây rỉ sét các gờ chặn vai mối nối.

Cất giữ hệ thống thước ngăn nắp trong hộp gỗ lót foam mút chống sốc nguyên bản của hãng Werka.

Các câu hỏi thường gặp khi sử dụng bộ panme đo trong Werka 3110-1501

Kết luận

Thước **bộ panme đo trong Werka 3110-1501** dải đo 50-150mm có thanh nối dài là bộ dụng cụ đo lỗ lớn chính xác, bền bỉ và chuyên nghiệp hàng đầu cho phân xưởng tiện cơ khí phục hồi và phòng QC nhà máy. Sự kết cấu lắp ghép thanh nối linh hoạt, đầu đo phẳng carbide tôi cứng phẳng 0.3 micromet, cơ cấu vít khóa spanner siết ren đồng trục cùng độ chia cơ học $0.01\text{mm}$ sắc nét giúp người thợ đo lỗ lớn nhanh chóng, loại bỏ hoàn toàn các sai số uốn ngàm của thước cặp và đảm bảo chất lượng lắp ghép chi tiết máy luôn đạt độ tin cậy cơ học kịch trần.

Hãy trang bị **bộ panme đo trong Werka 3110-1501** chính hãng để nâng tầm kiểm soát chất lượng sản xuất và tối ưu năng lực gia công cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
