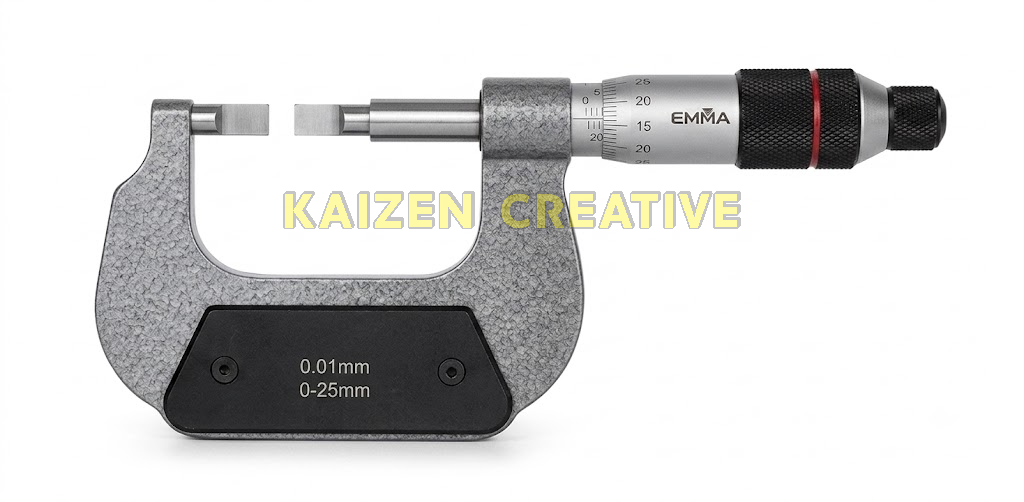

Thước panme đo rãnh hẹp Werka 217-7282 (0-25mm)

Trong gia công chi tiết máy trục xoay, các loại rãnh như rãnh then lắp cavet, rãnh vòng đệm cao su o-ring hoặc rãnh phanh chặn (snap ring grooves) thường có kích thước bề rộng khe rất hẹp. Việc sử dụng thước cặp thông thường hay panme đầu phẳng tiêu chuẩn là bất khả thi vì chốt đo không thể luồn vào bên trong khe để tiếp xúc đáy rãnh. Để giải quyết khó khăn cơ học này, hãng Werka đã phát triển dòng thước panme đo rãnh hẹp Werka 217-7282 dải đo 0-25mm. Thiết bị sở hữu ngàm đo dạng dẹt mỏng như lưỡi dao, chuyên trị các phép đo đường kính đáy rãnh siêu nhỏ với độ chuẩn xác tuyệt đối.

Điểm nổi bật nhất của dòng thước này là ngàm đo chỉ mỏng 0.75mm, dễ dàng lách sâu vào những rãnh cơ khí hẹp nhất trên phôi tiện. Kết hợp với cơ cấu tịnh tiến trục không xoay độc đáo và sai số chỉ thị chỉ $\pm 0.004\text{mm}$, đây là dụng cụ đo chuyên dụng đắc lực cho các kỹ sư chế tạo máy, thợ tiện cơ khí và bộ phận kiểm soát chất lượng QC nhà xưởng.

Hãy cùng chúng tôi phân tích chi tiết các đặc tính cấu tạo thực tế, thông số hình học và cách vận hành dòng dụng cụ đo lường chuyên sâu này ngay dưới đây.

Điểm nổi bật của panme đo rãnh hẹp Werka 217-7282

Để đảm bảo độ tin cậy và khả năng làm việc liên tục trong môi trường công nghiệp phụ trợ, panme đo rãnh hẹp Werka 217-7282 được tích hợp các giải pháp thiết kế cơ học thông minh:

Trục tịnh tiến không xoay (Non-rotating spindle) đặc dụng

Đối với panme đo ngoài thông thường, khi xoay thimble thì trục đo (spindle) sẽ vừa đi tới vừa tự quay tròn quanh trục. Nhưng đối với panme đo rãnh lưỡi dao, cơ cấu spindle đường kính 6.5mm được thiết kế tịnh tiến thẳng hoàn toàn không xoay. Thiết kế này cực kỳ quan trọng vì nếu trục đo tự xoay tròn, nó sẽ làm xoắn và gãy vẹt đầu đo dẹt dạng lưỡi dao khi đang kẹt trong rãnh phôi cứng. Trục không xoay giúp hai đầu lưỡi dao luôn định hướng song song đối xứng nhau, ép trực tiếp vào đáy rãnh theo phương tịnh tiến phẳng, bảo vệ an toàn cho ngàm đo.

Đầu đo mỏng lưỡi dao cực tinh 0.75mm

Cặp ngàm đo (anvil & spindle) được chế tạo dạng vát mỏng dẹt với kích thước mặt tiếp xúc đo chỉ $0.75\text{mm} \times 6.5\text{mm}$. Phần lưỡi đo dẹt mỏng 0.75mm cho phép thước luồn lách sâu xuống đáy của các rãnh hẹp trục động cơ, rãnh lắp phe chặn chữ C một cách dễ dàng, điều mà các ngàm đo tròn phi 6.5mm tiêu chuẩn chịu bó tay.

Thân thước đúc chắc chắn và phủ cách nhiệt

Khung gan đúc của thước được bảo vệ bằng lớp sơn tĩnh điện nhám mịn, chống trơn trượt hiệu quả khi tay người thợ dính dầu mỡ. Đi kèm trên khung là tấm ốp cách nhiệt làm bằng nhựa kỹ thuật đặc chủng. Tấm nhựa cách nhiệt này đóng vai trò ngăn chặn nhiệt lượng cơ thể truyền từ bàn tay người đo vào thân gang, triệt tiêu hoàn toàn sai số giãn nở nhiệt làm lệch phép đo micromet.

Nên chọn panme đo rãnh hẹp Werka 217-7282 phiên bản nào?

Hãng Werka cung cấp 4 tùy chọn dải đo cho dòng panme đầu dẹt này để người dùng lựa chọn tùy theo kích cỡ chi tiết máy:

Phiên bản 0-25mm (Model Werka 217-7282)

Đây là model cơ bản và bán chạy nhất phân khúc. Sản phẩm tối ưu cho các phép đo các rãnh trục động cơ điện cỡ nhỏ, rãnh o-ring trục truyền động dưới phi 25. Thân thước gọn nhẹ giúp người sử dụng dễ dàng cầm một tay thao tác đo nhanh ngay trên gá máy tiện CNC.

Phiên bản 25-50mm (Model 217-7299)

Phù hợp cho các trục cơ khí cỡ trung bình. Sản phẩm đi kèm một dưỡng đo chuẩn (setting gauge) dài 25mm giúp người thợ hiệu chuẩn đưa thước về đúng vạch số 0 trên thimble trước khi đo.

Phiên bản 50-75mm (Model 217-7305) và 75-100mm (Model 217-7312)

Dành riêng cho các hệ trục máy công nghiệp cỡ trung và lớn, các rãnh puly truyền động hoặc chi tiết máy có đường kính lớn. Thân thước to và nặng tay hơn, thường được bảo quản tại bàn map QC chuyên dụng để kiểm tra sản phẩm đầu ra.

Thông số kỹ thuật panme đo rãnh hẹp Werka 217-7282

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng panme đo rãnh hẹp đầu dẹt của hãng Werka trích từ catalog:

Kích thước tổng thể panme đo rãnh hẹp Werka 217-7282

Kích thước thân khung quyết định không gian đưa thước vào luồn lách. Bảng dưới đây thể hiện các trị số kỹ thuật cơ học (đơn vị: mm):

Đối với model 217-7282 dải 0-25mm, chiều rộng thân trong a là 57mm và độ sâu hàm b là 32mm. Trọng lượng thước nhẹ cùng kích thước lòng ngàm tối ưu giúp người thợ tiện lách nhanh đầu dẹt vào phôi trục quay đang gá trên máy để đo đạc trực tiếp, rút ngắn chu kỳ gia công phôi.

Chuyển đổi thông số kỹ thuật thành lợi ích sử dụng thực tế

Ứng dụng thực tế trong gia công cơ khí chế tạo

Nhờ cấu hình đầu lưỡi dao mỏng đặc thù, panme đo rãnh hẹp Werka 217-7282 được sử dụng rộng rãi trong các tác vụ gia công trục xoay:

• Đo đường kính đáy rãnh O-Ring: Kiểm tra kích thước đường kính đáy của rãnh đệm cao su chống rò rỉ dầu trên các trục piston thủy lực, trục bơm.
• Đo chiều sâu rãnh then cavet: Luồn đầu dẹt vào rãnh để kiểm tra dung sai chiều rộng và độ sâu của rãnh lắp then truyền lực bánh răng.
• Đo khe hở và rãnh định vị: Đo khoảng cách đáy của rãnh phanh chặn (circlip) giữ vòng bi trên các trục động cơ xoay.

Để hoàn thiện hệ thống đo lường chất lượng cho xưởng cơ khí, việc kết hợp thước đo rãnh chuyên dụng với dòng thước panme đo ngoài phẳng tiêu chuẩn là giải pháp tối ưu nhất.

Sản phẩm phù hợp với những ai?

Thước panme đo rãnh hẹp Werka 217-7282 là sự đầu tư cần thiết cho các nhóm đối tượng cơ khí chuyên nghiệp:

• Thợ tiện CNC và thợ phay cơ: Những người trực tiếp cắt gọt tạo rãnh then, rãnh phanh chặn trên trục phôi kim loại cứng.
• Nhân viên QC/KCS nhà máy chế tạo phụ tùng: Đo kiểm soát kích thước lắp ghép của rãnh o-ring trước khi chuyển qua khâu lắp ráp máy.
• Kỹ sư thiết kế và chế tạo khuôn mẫu: Sử dụng đo các khe hở hẹp trên lõi khuôn dập, khuôn đúc nhựa.

Lưu ý hạn chế sử dụng: Đầu đo dẹt mỏng 0.75mm có diện tích tiếp xúc đo nhỏ và mép vát sắc. Thước không phù hợp để đo các bề mặt phẳng rộng hoặc phôi mềm dễ lún (như nhựa mềm, cao su) vì mép dẹt có thể cắm sâu vào phôi gây sai số lún phôi.

Lưu ý khi sử dụng và cách bảo quản thước để duy trì độ chính xác

Đầu đo dạng dẹt 0.75mm mỏng hơn nhiều so với chốt đo tròn thông thường, do đó đòi hỏi người sử dụng phải tuân thủ nghiêm ngặt các quy trình vận hành:

Lưu ý kỹ thuật khi thao tác đo

• Làm sạch hoàn toàn rãnh đo trước khi kẹp: Phoi kim loại và dầu cắt gọt bám ở đáy rãnh o-ring sẽ làm thước bị cấn, tạo ra kết quả đo ảo lớn hơn kích thước thật vài phần trăm mm. Hãy dùng khí nén thổi sạch phôi và lau khô đáy rãnh trước khi đưa đầu dẹt vào kẹp phôi.
• Đưa đầu đo vào rãnh theo phương thẳng đứng: Luôn đặt mặt dẹt của thước song song tuyệt đối với mặt sườn rãnh. Tránh đưa chéo thước vì mép dẹt sẽ bị cấn vào thành rãnh, làm sai lệch phép đo đáy và dễ làm mẻ mép đầu đo mỏng.
• Luôn tinh chỉnh bằng bánh cóc phụ: Khi đầu dẹt gần chạm đáy rãnh, dừng xoay ống thimble lớn và chuyển sang vặn bánh cóc phụ ở đuôi thước để lấy lực ép đo nhẹ nhàng đạt chuẩn.

Cách bảo quản thước trong tủ dụng cụ

• Tránh khép khít đầu đo dẹt khi cất giữ: Khi xếp thước vào hộp đựng, chừa khoảng cách khoảng 1-2mm giữa anvil và spindle để chống tích tụ ẩm gây han rỉ dính cứng bề mặt tiếp xúc dẹt.
• Bôi dầu bảo quản sau mỗi ca làm việc: Dùng vải khô sạch lau hết mồ hôi tay, hơi ẩm bám trên ngàm thước, bôi một lớp dầu bảo quản mỏng lên ngàm đo trước khi đóng hộp.
• Bảo quản nguyên bản trong hộp đựng: Đệm xốp chống sốc của hộp giúp thước an toàn trước các tác động va đập cơ học trong xưởng gia công nhiều máy móc lớn rung động.

Các câu hỏi thường gặp khi sử dụng panme đo rãnh hẹp Werka 217-7282

Kết luận

Thước panme đo rãnh hẹp Werka 217-7282 dải đo 0-25mm là dụng cụ đo chuyên biệt, chính xác và bền bỉ tối ưu cho các phép kiểm tra đường kính đáy rãnh o-ring, rãnh then và khe hẹp trên trục xoay phôi. Sự kết hợp giữa cơ cấu trục đo không xoay an toàn, sai số chỉ thị cực thấp $\pm 0.004\text{mm}$ cùng ngàm đo dẹt 0.75mm tinh xảo giúp loại bỏ mọi khó khăn đo đạc cơ học, đảm bảo chất lượng gia công dung sai chi tiết máy luôn hoàn hảo.

Hãy đầu tư thước đo rãnh đầu dẹt Werka 217-7282 chính hãng để nâng cao hiệu suất đo kiểm QC tại nhà xưởng và khẳng định chất lượng gia công cơ khí chính xác của xưởng cơ khí của bạn.

Để tra cứu thêm catalog sản phẩm và hướng dẫn vận hành chi tiết từ nhà sản xuất, xin mời quý khách truy cập website chính thức của hãng Werka.
