Hệ Thống Trạm Kiểm Tra & Phát Hiện Khuyết Tật Bề Mặt 3D Tự Động Werka 111-0002 (Tích Hợp Robot + Băng Chuyền Inline + AI Visual 3D)

máy kiểm tra khuyết tật 3D Werka 111-0002 là hệ thống trạm kiểm tra ngoại quan và phát hiện khuyết tật hình học 3D tự động (3D Defect Detection System) thuộc phân khúc tự động hóa Inline cao cấp nhất trong dòng thiết bị đo lường cơ khí chính xác chuẩn Đức của hãng Werka. Được thiết kế chuyên biệt nhằm khắc phục hoàn toàn những sai sót cố hữu của hệ thống camera thị giác 2D truyền thống (2D Visual Measurement), máy kiểm tra khuyết tật 3D Werka 111-0002 ứng dụng công nghệ chiếu sáng vòm 3D khuếch tán đa hướng (3D Visual Module), cánh tay Robot công nghiệp 6 trục và băng chuyền cấp phôi liên tục (Conveyor). Thiết bị có khả năng nhận diện chính xác tuyệt đối 10 nhóm khuyết tật tế vi như vết xước (Scratch), đốm ố (Spot), lỗi lớp mạ (Imperfect Coating), lỗ kim (Pinhole), vết tì (Mark), vết rỗ (Pit), lỗ xốp (Fine Pore), vết gồ (Bump), cháy nhiệt (Burning) và bọt khí (Bubble) trên các linh kiện cơ khí siêu bóng (Highly Bright) và vật liệu trong suốt (Transparent Components).

1. Giới hạn của camera 2D và kiểm tra ngoại quan thủ công bằng mắt

Trong các dây chuyền gia công cơ khí chính xác, sản xuất linh kiện điện tử, phụ tùng ô tô cao cấp và đúc nhựa kỹ thuật, khâu kiểm tra lỗi ngoại quan (Visual Inspection) đóng vai trò sống còn để ngăn chặn phế phẩm lọt ra thị trường. Tuy nhiên, các phương pháp truyền thống đang bộc lộ những điểm yếu nghiêm trọng:

• Kiểm tra thủ công bằng mắt người (Human Inspection): Phụ thuộc 100% vào kinh nghiệm và sự tập trung của công nhân. Sau 2 – 3 giờ làm việc liên tục, mắt người bị mỏi mệt dẫn tới tỷ lệ bỏ sót lỗi (Escape Rate) lên tới 15% – 25%, đặc biệt là các vết xước vi mô hoặc lỗ kim dưới 50µm.
• Hệ thống Camera 2D công nghiệp thông thường (2D Machine Vision): Camera 2D chỉ chụp được hình ảnh phẳng dưới dạng pixel cường độ xám. Khi gặp các chi tiết kim loại gia công mạ gương (Chrome Plating), nhôm đánh bóng sáng chói hoặc linh kiện quang học trong suốt, ánh sáng bị phản chiếu chói lóa (Glare) khiến camera 2D bị “mù”, không phân biệt được đâu là bóng đổ ánh sáng và đâu là vết xước hay vết lõm thực sự.
• Không đo được thông tin độ sâu 3D (Z-Depth): Camera 2D không thể phân biệt giữa một vết mực in phẳng (không ảnh hưởng cơ tính) và một vết rỗ lõm sâu 0.1mm (gây rò rỉ áp suất hoặc gãy vỡ linh kiện).

Để giải quyết dứt điểm nút thắt này, máy kiểm tra khuyết tật 3D Werka 111-0002 kết hợp công nghệ tái tạo bề mặt 3D vi mô và thuật toán trí tuệ nhân tạo (AI Deep Learning) giúp phát hiện, định lượng kích thước hình học (Dài x Rộng x Sâu) của từng vết lỗi với độ tin cậy đạt 99.99%.

2. Tổng quan cấu trúc trạm kiểm tra khuyết tật 3D Werka 111-0002

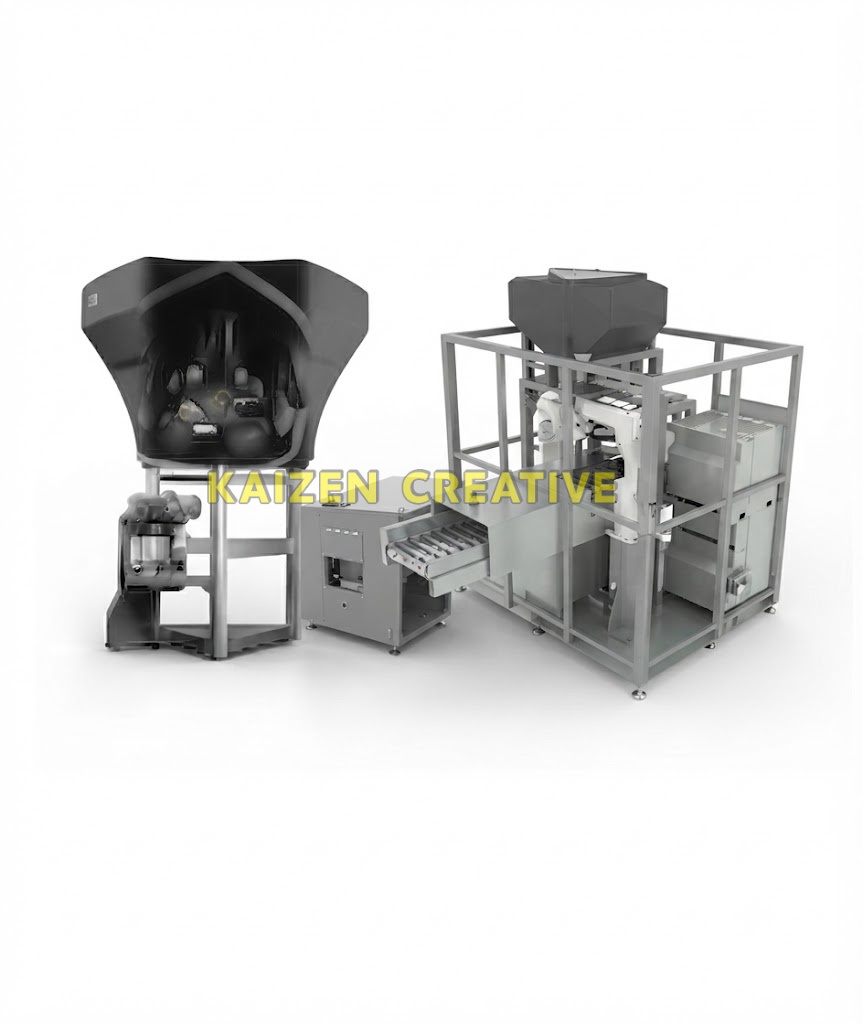

Trạm máy kiểm tra khuyết tật 3D Werka 111-0002 được thiết kế theo dạng một module tích hợp khép kín (Turnkey Workcell), sẵn sàng đặt trực tiếp cạnh dây chuyền gia công CNC, máy ép nhựa hoặc máy đúc áp lực cao. Cấu trúc phần cứng gồm 5 phân hệ công nghiệp tiêu chuẩn:

1. 3D Visual Module (Buồng thị giác quang học 3D): Buồng đo dạng vòm khí động học khép kín với cấu trúc quang học tán xạ ánh sáng đa phổ, ngăn chặn hoàn toàn ánh sáng tạp từ nhà xưởng, tạo môi trường chiếu sáng đồng nhất lý tưởng.
2. Robot Arm (Cánh tay Robot công nghiệp): Robot cánh tay khớp 6 bậc tự do tốc độ cao, đảm nhiệm việc gắp phôi từ băng tải, xoay nghiêng phôi 360 độ trong buồng thị giác để quét toàn diện mọi bề mặt phức tạp và phân loại sản phẩm Đạt/Lỗi (OK/NG).
3. Conveyor System (Băng tải cấp và trả phôi tự động): Băng chuyền tích hợp cảm biến quang điện định vị phôi, vận hành nhịp nhàng đồng bộ với chu kỳ gắp của Robot.
4. Safety Shield (Khung lồng bảo vệ an toàn): Khung nhôm định hình công nghiệp bao quanh bằng kính cường lực polycarbonate chống va đập, tích hợp khóa an toàn liên động (Interlock) tự động dừng hệ thống khi cửa mở.
5. Fixing Plate (Đế bệ đỡ chống rung chấn): Tấm đế thép cường lực nguyên khối cố định vững chắc toàn bộ hệ thống, hấp thụ triệt để rung động từ sàn nhà xưởng.

3. Nguyên lý quang học và công nghệ thị giác 3D Visual Module

Điểm tinh hoa công nghệ của máy kiểm tra khuyết tật 3D Werka 111-0002 nằm ở cụm 3D Visual Module độc quyền của Werka Germany:

Hệ thống sử dụng kỹ thuật giao thoa ánh sáng cấu trúc 3D (3D Structured Light Fringe Projection) kết hợp công nghệ đo độ phản xạ bất đồng bộ (Deflectometry). Bằng cách chiếu các dải vân sáng hình sin đa tần số lên bề mặt linh kiện và thu nhận hình ảnh biến dạng từ các camera công nghiệp độ phân giải cao bố trí đa góc độ, hệ thống tính toán được véc-tơ pháp tuyến bề mặt và lập bản đồ đám mây điểm 3D (3D Point Cloud) với độ phân giải vi mô.

Nhờ nguyên lý này, máy kiểm tra khuyết tật 3D Werka 111-0002 dễ dàng triệt tiêu hiện tượng lóa sáng trên bề mặt kim loại mạ crom sáng bóng như gương và xuyên thấu lớp khúc xạ của các linh kiện thủy tinh/nhựa trong suốt, tái hiện trung thực từng vết gồ hay rãnh lõm nhỏ nhất.

4. Nhận diện tự động 10 nhóm khuyết tật bề mặt siêu khó

Được huấn luyện bởi hàng triệu tập dữ liệu khuyết tật công nghiệp, thuật toán thông minh trên máy kiểm tra khuyết tật 3D Werka 111-0002 tự động phân loại chính xác 10 nhóm khuyết tật bề mặt khó nhận biết nhất:

4.1. Nhóm lỗi cơ học: Trầy xước (Scratch), Vết tì (Mark), Gồ lồi (Bump)

• Scratch (Vết trầy xước): Các vết cào xước do ma sát cơ học trong quá trình gia công hoặc vận chuyển. Máy đo chính xác chiều dài, chiều rộng và độ sâu của vết xước để đánh giá mức độ vi phạm dung sai thẩm mỹ.
• Mark (Vết hằn / Vết tì): Dấu vết để lại do kẹp đồ gá quá lực hoặc tì đè cơ khí làm biến dạng bề mặt.
• Bump (Vết gồ lồi): Các hạt kim loại thừa, xỉ hàn hoặc dị vật bị ép dính làm nhô cao cục bộ trên bề mặt phôi.

4.2. Nhóm lỗi đúc: Lỗ rỗ (Pit), Lỗ xốp tế vi (Fine Pore), Lỗ kim (Pinhole)

• Pit (Vết rỗ lõm): Hố lõm do bọt khí vỡ trong quá trình đúc kim loại hoặc co ngót vật liệu khi làm nguội.
• Fine Pore (Lỗ xốp tế vi): Mạng lưới các lỗ xốp siêu nhỏ xuất hiện trên bề mặt hợp kim nhôm đúc hoặc gốm sứ kỹ thuật.
• Pinhole (Lỗ kim vi mô): Lỗ thủng xuyên thấu siêu nhỏ trên màng mỏng, lớp sơn phủ hoặc thành ống chịu áp lực.

4.3. Nhóm lỗi bề mặt phủ: Mạ lỗi (Imperfect Coating), Vết cháy (Burning), Đốm (Spot), Bọt khí (Bubble)

• Imperfect Coating (Lỗi lớp phủ / Mạ không đều): Hiện tượng lớp sơn mạ bị mỏng, loang lổ, bong tróc hoặc tích tụ mép.
• Burning (Vết cháy nhiệt / Cháy viền): Vết biến đổi màu và cấu trúc tinh thể do quá nhiệt khi mài, cắt dây hoặc ép phun.
• Spot (Vết đốm bẩn / Ố màu): Dấu vết oxy hóa hóa chất, đốm dầu bôi trơn bám dính không rửa sạch.
• Bubble (Bọt khí / Bọng rỗng): Bọt khí phồng rộp nằm dưới lớp mạ hoặc trong lòng vật liệu polymer trong suốt.

5. Bảng thông số kỹ thuật và cấu hình trạm Werka 111-0002

Dưới đây là thông số kỹ thuật chi tiết của trạm máy kiểm tra khuyết tật 3D Werka 111-0002 trích từ tài liệu kỹ thuật của hãng Werka:

6. Nền tảng dịch vụ mở Open Service Platform và tích hợp AI

máy kiểm tra khuyết tật 3D Werka 111-0002 được xây dựng trên kiến trúc nền tảng dịch vụ mở (Open Service Platform), mang đến sự linh hoạt tối đa cho nhà máy thông minh (Smart Factory):

• 3D Dimensional Measurement (Đo kích thước hình học 3D): Không chỉ phát hiện lỗi khuyết tật bề mặt, hệ thống đồng thời đo đạc tất cả các kích thước hình học 3D (Đường kính, độ dày, độ phẳng, khoảng cách tâm lỗ, độ nghiêng) với độ chính xác cấp micro mét.
• Flaw Detection & Defect Classification (Phân loại lỗi bằng AI): Mô hình học sâu AI tự động ghi nhận tọa độ, phân loại mức độ nghiêm trọng của khuyết tật và lưu trữ hình ảnh vào cơ sở dữ liệu để phục vụ truy xuất nguồn gốc (Traceability).
• Xử lý đám mây điểm 3D (3D Point-Cloud Process): Xử lý dữ liệu đám mây điểm tốc độ cao, hỗ trợ trích xuất dữ liệu phục vụ thiết kế ngược (Reverse Modeling) ngay trên dây chuyền.
• Kết nối liền mạch hệ sinh thái Werka: Có thể tích hợp và đồng bộ dữ liệu với dòng máy quét 3D Tracking Werka 113-ST20 và trạm đo quét 3D thông minh Cobot Werka 110-0001.

7. Lợi ích kinh tế và tối ưu hóa năng suất khi triển khai Inline

Việc đầu tư lắp đặt máy kiểm tra khuyết tật 3D Werka 111-0002 mang lại lợi ích tài chính và vận hành vượt trội cho các nhà máy quy mô lớn:

1. Loại bỏ 100% tỷ lệ lọt lỗi ngoại quan: Khả năng kiểm tra 100% sản phẩm theo thời gian thực (100% Inline 3D Inspection) giúp triệt tiêu hoàn toàn khiếu nại từ khách hàng (Customer Claims), bảo vệ uy tín thương hiệu của doanh nghiệp.
2. Tiết kiệm 80% chi phí nhân công kiểm tra: Một trạm Werka 111-0002 hoạt động liên tục 24/7 có năng suất tương đương 6 – 8 công nhân kiểm tra ngoại quan thủ công, giúp hoàn vốn đầu tư (ROI) chỉ sau 8 – 14 tháng.
3. Cảnh báo sớm lỗi khuôn và dao cụ gia công: Khi hệ thống phát hiện tần suất xuất hiện các vết xước (Scratch) hoặc vết rỗ (Pit) tăng đột biến trên dây chuyền, phần mềm sẽ gửi cảnh báo tức thì tới bộ phận bảo trì để thay dao CNC hoặc vệ sinh lòng khuôn trước khi tạo ra hàng loạt phế phẩm.
4. Số hóa toàn diện dữ liệu chất lượng (Zero-Paper QC): Toàn bộ hình ảnh khuyết tật 3D và báo cáo đo lường được tự động tải lên hệ thống máy chủ MES/ERP của nhà máy để phân tích chỉ số năng lực quá trình Cp/Cpk.

8. So sánh Werka 111-0002 với các thiết bị đo quét 3D khác

Dưới đây là bảng phân biệt vai trò chuyên biệt của Werka 111-0002 trong hệ sinh thái thiết bị đo lường Werka:

9. Quy trình tích hợp trạm vào dây chuyền sản xuất thông minh

Hệ thống máy kiểm tra khuyết tật 3D Werka 111-0002 được tích hợp vào nhà máy theo quy trình kỹ thuật chuẩn 4 bước:

1. Bước 1 – Khảo sát phôi và định nghĩa tiêu chuẩn lỗi: Đội ngũ kỹ sư Werka cùng khách hàng thiết lập danh mục khuyết tật chấp nhận được (Acceptance Criteria) về kích thước vết xước tối thiểu, đường kính bọt khí, độ sâu vết rỗ.
2. Bước 2 – Lắp đặt cơ khí và kết nối băng chuyền: Cố định bệ đỡ Fixing Plate, lắp đặt buồng 3D Visual Module, cánh tay Robot và kết nối băng tải đồng bộ với đầu ra của máy sản xuất.
3. Bước 3 – Huấn luyện mô hình AI (AI Model Training): Nạp dữ liệu các mẫu phôi chuẩn OK và mẫu phôi lỗi NG thực tế để thuật toán AI học sâu nhận diện chính xác các biến thể bề mặt.
4. Bước 4 – Vận hành tự động Inline và phân loại sản phẩm: Sản phẩm từ băng tải chạy vào buồng đo, Robot gắp xoay phôi dưới cụm thị giác 3D trong 2 giây, hệ thống tự động gạt sản phẩm lỗi NG sang khay riêng và đưa sản phẩm chuẩn OK tiếp tục hành trình đóng gói.

10. Đơn vị cung cấp máy kiểm tra khuyết tật 3D Werka 111-0002 chính hãng

Trang web chính thức werka.com.vn là đơn vị phân phối và tích hợp hệ thống máy kiểm tra khuyết tật 3D Werka 111-0002 độc quyền tại Việt Nam. Chúng tôi cam kết mang lại giải pháp tự động hóa toàn diện cho quý doanh nghiệp:

• Giải pháp thiết kế theo yêu cầu (Turnkey Solution): Tùy biến kích thước buồng đo, tầm với cánh tay Robot và tốc độ băng tải phù hợp 100% với không gian nhà xưởng và quy cách sản phẩm của khách hàng.
• Chất lượng chuẩn Châu Âu: Sản phẩm nhập khẩu nguyên chiếc từ tập đoàn Werka Germany với đầy đủ chứng nhận xuất xưởng CO/CQ.
• Bảo hành chính hãng 12 – 24 tháng: Đội ngũ kỹ sư tự động hóa và thị giác máy (Machine Vision) túc trực 24/7 hỗ trợ kỹ thuật tại chỗ.
• Dịch vụ thử nghiệm mẫu miễn phí (Free Sample Testing): Quý doanh nghiệp có thể gửi mẫu linh kiện thực tế để chúng tôi chạy quét thử nghiệm và xuất báo cáo phát hiện khuyết tật chi tiết trước khi quyết định đầu tư.
