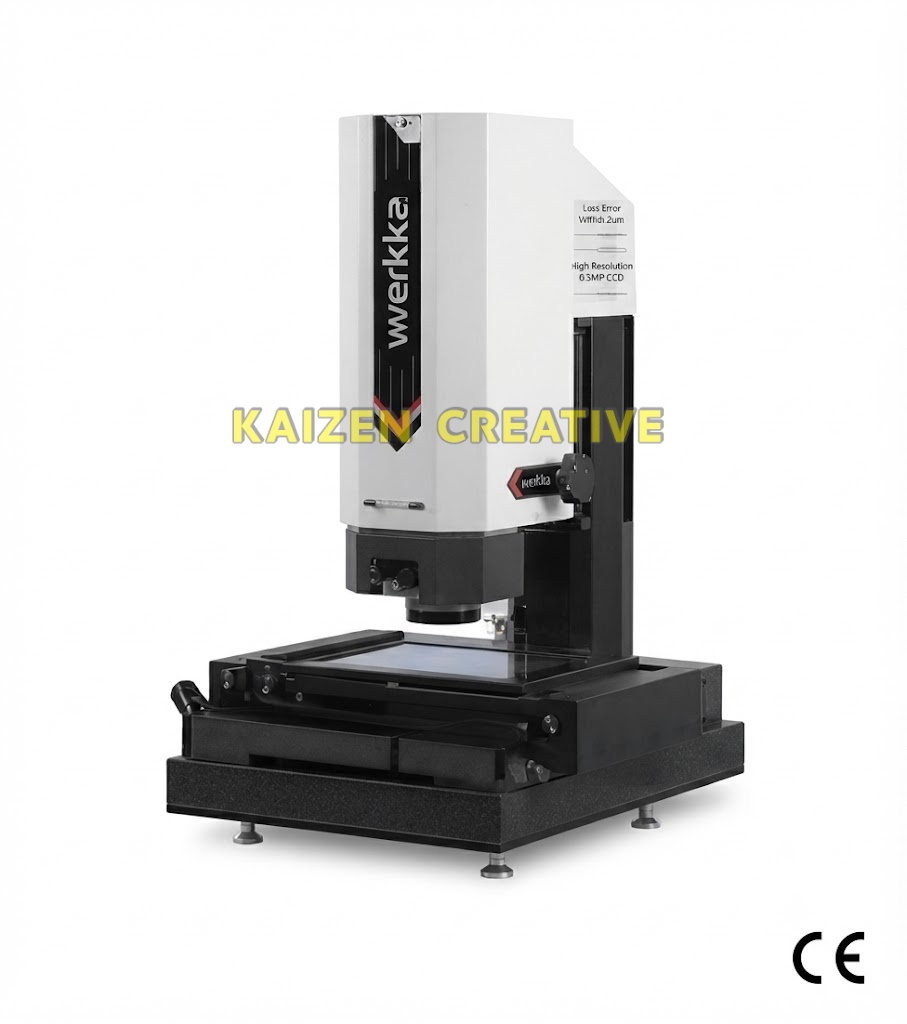

Máy đo tọa độ quang học để bàn bệ đá Granite Werka 5294-200S1 / MAV-200S1 (X200 Y100 Z200mm / Sai số 3.0+L/200µm / Thước quang 0.5µm / Camera 1.3MP / iMeasuring / 150kg)

Máy đo tọa độ quang học Werka 5294-200S1 (Model: Werka MAV-200S1 Manual Vision Measuring Machine) là hệ thống đo kiểm kích thước hình học không tiếp xúc (VMM) dạng để bàn cao cấp, được nghiên cứu và chế tạo bởi tập đoàn đo lường công nghiệp hàng đầu Châu Âu Werka Đức và phân phối chính thức qua Werka Việt Nam. Sở hữu kết cấu vững chãi với toàn bộ bệ máy và cột trụ bằng đá Granite tự nhiên nguyên khối nặng 150 kg, thiết bị là giải pháp đo kiểm kích thước 2D/2.5D chính xác, linh hoạt và tối ưu chi phí đầu tư cho các xưởng gia công cơ khí chính xác, dây chuyền sản xuất linh kiện điện tử 3C, bo mạch in PCB/FPC, khuôn mẫu vi mô, phụ tùng xe máy, thiết bị y tế và phòng kiểm nghiệm chuẩn Metrology.

Kế thừa những tiêu chuẩn cơ khí chính xác Châu Âu, máy đo tọa độ quang học Werka 5294-200S1 được trang bị hành trình đo X = 200 mm, Y = 100 mm, Z = 200 mm. Bàn máy di chuyển cực kỳ êm ái nhờ cơ cấu thanh truyền trơn không răng mài bóng (Toothless Polished Rod) kết hợp chốt khóa di chuyển nhanh (Fast-moving locking device) đảm bảo độ rơ lùi (Hysteresis error) trong vòng ≤ 2 µm. Máy sử dụng hệ thống thước quang học tuyến tính độ chính xác cao phân giải 0.5 µm (0.0005 mm) trên cả 3 trục, đạt sai số chỉ thị E1xy ≤ (3.0 + L/200) µm, độ lặp lại vị trí ≤ 3 µm. Cụm quang học bao gồm camera kỹ thuật số độ phân giải cao 1/2″ 1.3 Megapixel Digital Camera, ống kính Zoom quang học 6.5X (0.7x – 4.5x) cho độ phóng đại hiển thị 26x – 172x trên màn hình 21.5 inch, hệ thống chiếu sáng bề mặt LED 4 vòng 8 phân vùng điều chỉnh vô cấp kết hợp đèn viền song song Telecentric và phần mềm đo lường chuyên nghiệp iMeasuring tự động xuất báo cáo Excel và bản vẽ AutoCAD DXF.

1. Tổng quan về máy đo tọa độ quang học Werka 5294-200S1 (Model: MAV-200S1)

Trong các xưởng gia công CNC, xưởng dập kim loại, ép nhựa vi mô và sản xuất linh kiện điện tử, nhu cầu kiểm tra các kích thước hình học phức tạp như góc vát mép, bán kính cung bo R, khoảng cách bước chân ren, độ đồng tâm và tọa độ tâm lỗ luôn diễn ra liên tục hàng ngày. Đối với các chi tiết nhỏ đến trung bình có kích thước trong phạm vi $200 \times 100\text{ mm}$, việc đầu tư các cỗ máy đo CNC cỡ lớn tiền tỷ là không thực sự cần thiết và gây lãng phí ngân sách.

Đồng thời, các dụng cụ đo truyền thống như thước cặp, panme hay kính hiển vi đo lường cầm tay lại không thể xuất dữ liệu báo cáo nghiệm thu chuyên nghiệp, dễ gây tranh cãi về dung sai với đối tác khách hàng. Máy đo tọa độ quang học Werka 5294-200S1 (Model: MAV-200S1) ra đời nhằm đáp ứng chính xác phân khúc nhu cầu này: một cỗ máy đo lường thị giác để bàn cao cấp, kết cấu bệ đá Granite 150 kg đầm chắc, thao tác tay nhanh nhạy, độ chính xác cấp micromet với mức chi phí đầu tư vô cùng hợp lý.

Khác biệt với các dòng máy mini di động như máy đo quang học Werka 5290-100B, Werka 5294-200S1 sở hữu hành trình đo mở rộng 200 x 100 mm, camera kỹ thuật số độ phân giải cao 1.3 Megapixel và khả năng nâng cấp tùy chọn lắp thêm đầu đo chạm tiếp xúc 3D Touch Probe hoặc mô-đun lấy nét tự động (Autofocus), mang lại sự linh hoạt tối đa cho quá trình mở rộng sản xuất của doanh nghiệp.

2. Đột phá giải quyết triệt để các bài toán đo lường vi mô cho xưởng gia công vừa và nhỏ

Được thiết kế hướng tới sự tiện dụng và hiệu quả kinh tế cao, máy đo tọa độ quang học Werka 5294-200S1 tháo gỡ mọi rào cản đo lường thường nhật:

• Đo lường không chạm loại bỏ hoàn toàn biến dạng chi tiết: Các sản phẩm làm từ cao su mềm, màng nhựa mỏng, gioăng phớt làm kín, lá đồng mỏng rất dễ bị lún hoặc xước khi đo bằng panme tiếp xúc. Werka 5294-200S1 đo hoàn toàn bằng hình ảnh quang học, đảm bảo giữ nguyên vẹn 100% hình thái phôi mẫu.
• Bắt mép tự động triệt tiêu sai số chủ quan của mắt người: Thay vì phải căng mắt căn chỉnh vạch chữ thập trên máy chiếu biên dạng cổ điển, phần mềm iMeasuring tự động nhận diện mép tương phản cao nhất với độ chính xác dưới 1 pixel, mang lại kết quả đo đồng nhất giữa các kỹ thuật viên.
• Thao tác di chuyển phôi cực nhanh với chốt khóa trượt: Nhờ cơ cấu thanh truyền trơn không răng kết hợp chốt khóa nhanh, kỹ sư chỉ cần gạt nhẹ chốt là có thể đẩy bàn máy trượt tự do đến vị trí đo cách xa 200 mm trong vòng 1 giây, sau đó vặn núm vi chỉnh cực êm để bắt điểm.
• Báo cáo chất lượng chuyên nghiệp xuất trực tiếp ra AutoCAD/Excel: Toàn bộ dữ liệu đo kiểm được phần mềm iMeasuring tự động tính toán dung sai GD&T và xuất ra bảng tính Excel hoặc file vector AutoCAD DXF chỉ bằng một nút bấm, nâng cao tính chuyên nghiệp khi gửi báo cáo cho khách hàng.

3. Bảng thông số kỹ thuật chi tiết máy đo tọa độ quang học Werka 5294-200S1 (MAV-200S1)

Dưới đây là bảng thông số kỹ thuật xuất xưởng chính thức của máy đo tọa độ quang học Werka 5294-200S1 từ nhà sản xuất Werka:

Khám phá thêm toàn bộ hệ sinh thái thiết bị đo kiểm quang học và cơ khí chính xác tại danh mục thiết bị đo lường chính hãng của Werka Việt Nam.

4. 7 Ưu điểm công nghệ nổi bật tạo nên chất riêng của Werka 5294-200S1

4.1. Bệ máy và cột trụ bằng đá Granite tự nhiên Grade 00 nặng 150kg chống rung tuyệt đối

Nền tảng tạo nên độ chính xác ổn định của máy đo tọa độ quang học Werka 5294-200S1 là kết cấu bệ máy và cột trụ đứng bằng đá Granite tự nhiên cấp 00 liền khối với tổng trọng lượng 150 kg. Khối đá cẩm thạch mang lại những đặc tính vượt trội:

• Hệ số giãn nở nhiệt cực thấp, không bị cong vênh hay biến dạng cục bộ khi nhiệt độ môi trường thay đổi.
• Hấp thụ và triệt tiêu hoàn toàn các rung chấn cơ học truyền từ nền xưởng gia công xung quanh.
• Không bị oxy hóa, gỉ sét hay ăn mòn bởi dầu mỡ làm mát, duy trì độ chính xác hình học vĩnh cửu.

4.2. Cơ cấu thanh truyền trơn không răng Toothless Polished Rod và khóa trượt nhanh

Bàn máy của Werka 5294-200S1 được dẫn động bởi thanh truyền động trơn không răng mài bóng (Toothless Polished Rod) kết hợp chốt khóa di chuyển nhanh (Fast-moving locking device). Cơ cấu này loại bỏ 100% độ rơ bánh răng (Backlash), đem lại cảm giác xoay núm vi chỉnh cực kỳ êm dịu, cho phép kỹ thuật viên dịch chuyển bàn máy nhanh chóng và định vị mép chi tiết với độ nhạy vi mô mượt mà.

4.3. Thước quang tuyến tính phân giải 0.5 µm và độ rơ lùi hồi vị cực nhỏ dưới 2 µm

Hệ thống định vị vị trí của máy đo tọa độ quang học Werka 5294-200S1 sử dụng thước quang học tuyến tính cấp chính xác cao trên cả 3 trục X, Y, Z với độ phân giải đạt 0.5 µm (0.0005 mm). Cơ cấu bàn trượt chính xác đảm bảo độ rơ lùi hồi vị (Return/hysteresis error) luôn nằm trong phạm vi ≤ 2 µm, mang lại sai số đo chiều dài chỉ E1xy ≤ (3.0 + L/200) µm với độ lặp lại phép đo ≤ 3 µm.

4.4. Camera kỹ thuật số 1/2 inch 1.3 Megapixel kết hợp ống kính Zoom 6.5X không méo hình

Hệ thống quang học của Werka 5294-200S1 được trang bị cảm biến camera kỹ thuật số độ phân giải cao 1/2″ 1.3 Megapixel Digital Camera kết hợp ống kính Zoom quang học 6.5X (0.7x – 4.5x). Hệ thống mang lại độ phóng đại hiển thị trên màn hình từ 26x đến 172x với hình ảnh sắc nét, màu sắc trung thực, trường quan sát rộng và hoàn toàn không bị méo góc biên dạng.

4.5. Nguồn sáng bề mặt LED 4 vòng 8 phân vùng lập trình vô cấp và đèn viền song song

Khả năng phân tách đường biên dạng của máy đo tọa độ quang học Werka 5294-200S1 đạt đến sự hoàn hảo nhờ hệ thống nguồn sáng LED lạnh thông minh:

• Đèn LED bề mặt 4 vòng 8 phân vùng: Cho phép điều chỉnh độ sáng vô cấp độc lập ở từng phân vùng qua phần mềm, tạo bóng đổ làm nổi bật các góc vát mép, rãnh chìm nông hay mối hàn dập trên bề mặt kim loại bóng gương.
• Đèn viền đáy song song (Contour Parallel LED Illumination): Chiếu chùm sáng song song chuẩn trực từ dưới lên, tạo bóng đen biên dạng sắc lẹm để đo đường kính và góc nghiêng đạt độ chính xác tối đa.
• Tùy chọn đèn đồng trục (Optional Coaxial Light): Hỗ trợ quan sát và đo lường các đáy lỗ sâu và bề mặt phản xạ cao.

4.6. Khả năng nâng cấp mở rộng vượt bậc: Tùy chọn lắp đầu chạm 3D Touch Probe và Autofocus

Điểm độc đáo tạo nên giá trị đầu tư lâu dài của Werka 5294-200S1 là kiến trúc mở sẵn sàng cho các nâng cấp tương lai:

• Nâng cấp Đầu đo chạm tiếp xúc 3D Touch Probe: Cho phép lắp thêm đầu chạm 3D MCP Probe để đo tiếp xúc các lỗ sâu, rãnh hốc và dung sai không gian GD&T 3 chiều như một cỗ máy CMM lai (Hybrid 3D VMM).
• Nâng cấp Mô-đun lấy nét tự động (Autofocus Module): Hỗ trợ tự động lấy nét mặt phẳng Z cực nhanh, biến cỗ máy thành hệ thống đo bán tự động (Semi-Auto) tiện lợi.

4.7. Phần mềm đo lường iMeasuring mạnh mẽ, tự động bắt cạnh và xuất CAD/Excel

Trực tiếp điều phối sức mạnh đo lường là bản quyền phần mềm iMeasuring Vision Measuring Software:

• Thuật toán bắt mép tự động (Auto Edge Detection): Tự động lọc điểm ảnh tương phản cao nhất, bắt dính đường bao hình học với độ chính xác dưới 1 pixel.
• Đầy đủ công cụ đo hình học và dung sai GD&T: Đo Điểm, Đoạn thẳng, Đường tròn, Cung tròn, Elip, Rãnh then, Khoảng cách tâm; đánh giá Độ thẳng, Độ tròn, Độ phẳng, Độ song song, Độ vuông góc, Độ đồng tâm và Độ đảo vị trí.
• Tự động xuất báo cáo chất lượng: Xuất kết quả đo ra file Excel, Word, PDF kèm ảnh chụp và xuất ngược biên dạng hình học sang định dạng AutoCAD DXF/DWG.

5. Ứng dụng thực chiến trong các ngành gia công cơ khí và vi điện tử

Với hành trình đo gọn gàng 200x100mm và độ chính xác cao, máy đo tọa độ quang học Werka 5294-200S1 được ứng dụng rộng rãi tại:

• Gia Công Cơ Khí Chính Xác & Khuôn Mẫu (CNC/EDM): Đo kích thước lòng khuôn ép nhựa vi mô, góc thoát dao phay ngón, độ đồng tâm và bước ren vít me, chi tiết dập kim loại tấm.
• Ngành Điện Tử 3C & Bo Mạch PCB/FPC: Đo khoảng cách chân chip IC, độ rộng đường mạch đồng, bước chân linh kiện dán SMT, kích thước cổng kết nối Type-C.
• Linh Kiện Phụ Tùng Ô Tô & Xe Máy: Đo gioăng đệm cao su làm kín động cơ, van phun nhiên liệu, tiếp điểm rơ-le điện tử, bánh răng truyền động nhỏ.
• Thiết Bị Y Tế Tinh Vi: Kiểm tra đường kính kim tiêm vi phẫu, ống nong tim mạch (Stent), lưỡi dao phẫu thuật, chi tiết máy xét nghiệm tự động.
• Ngành Sản Xuất Quang Học & Đồng Hồ: Đo kích thước bánh răng đồng hồ đeo tay, thấu kính quang học, mắt kính và khung viền kính mắt.

6. Hướng dẫn quy trình 5 bước đo kiểm chuẩn xác trên Werka 5294-200S1

Để vận hành hiệu quả cỗ máy đo tọa độ quang học Werka 5294-200S1, kỹ thuật viên QC tiến hành theo 5 bước tiêu chuẩn sau:

1. Bước 1: Khởi động hệ thống và chuẩn bị môi trường: Đặt máy trong phòng đo có nhiệt độ ổn định ở mức 20°C ± 2°C. Bật công tắc nguồn 220V, mở máy tính và phần mềm iMeasuring.
2. Bước 2: Vệ sinh bàn kính và gá đặt phôi mẫu: Dùng cồn chuyên dụng lau sạch mặt kính làm việc. Đặt phôi lên bàn kính $200 \times 100\text{ mm}$, gạt nhẹ chốt khóa nhanh để đẩy bàn máy đưa phôi vào trường quan sát của camera.
3. Bước 3: Lấy nét trục Z và điều chỉnh nguồn sáng LED: Xoay tay quay trục Z để lấy nét hình ảnh sắc nét trên màn hình máy tính. Bật đèn chiếu viền đáy hoặc điều chỉnh 4 vòng 8 vùng LED bề mặt trên phần mềm để mép chi tiết nổi rõ tương phản.
4. Bước 4: Sử dụng công cụ đo thông minh iMeasuring: Chọn các công cụ đo thông minh trên phần mềm (Auto-Circle, Auto-Line, Peak Edge) để lấy kích thước đường kính lỗ, góc vát, khoảng cách tâm. Phần mềm sẽ tự động khóa mép và tính toán kết quả tức thì.
5. Bước 5: Xuất báo cáo nghiệm thu chất lượng: Nhấn nút Export Report để xuất báo cáo kiểm định chất lượng dạng Excel hoặc PDF có gắn logo công ty gửi khách hàng và lưu trữ vào hệ thống quản lý chất lượng.

7. So sánh Werka 5294-200S1 với máy chiếu biên dạng quang học và máy đo CNC tự động

Bảng đối chiếu kỹ thuật dưới đây làm rõ sự vượt trội về tính tiện dụng và hiệu quả đầu tư của model Werka 5294-200S1:

Đối với các nhu cầu kiểm tra biên dạng quang học tự động CNC hoàn toàn, quý khách có thể tham khảo thêm dòng sản phẩm máy đo tọa độ quang học tự động CNC Werka 5294-300Z1 hoặc máy chiếu màn lớn máy chiếu biên dạng Werka 5292-4020N chính hãng.

8. Câu hỏi thường gặp (FAQ) về máy đo tọa độ quang học Werka 5294-200S1

9. Địa chỉ mua máy đo tọa độ quang học Werka 5294-200S1 chính hãng, uy tín

Việc đầu tư một thiết bị đo lường quang học để bàn cao cấp như máy đo tọa độ quang học Werka 5294-200S1 là bước đi vững chắc giúp chuẩn hóa quy trình kiểm tra chất lượng, nâng cao độ chính xác gia công và tạo dựng niềm tin tuyệt đối với các đối tác khách hàng. Werka Việt Nam tự hào là đại diện phân phối chính thức các dòng thiết bị đo lường Werka tiêu chuẩn Châu Âu tại thị trường Việt Nam.

Khi chọn mua máy đo tọa độ quang học Werka 5294-200S1 tại Werka Việt Nam, quý khách hàng nhận được những cam kết vàng:

• Sản phẩm nhập khẩu chính hãng 100% từ Werka Đức, nguyên đai nguyên kiện, đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ xuất xưởng.
• Khung thân bệ đá Granite 150kg đầm chắc, hệ thống camera 1.3MP sắc nét, thước quang học 0.5µm và phần mềm iMeasuring bản quyền.
• Đội ngũ kỹ sư ứng dụng đo lường chuyên sâu trực tiếp vận chuyển, lắp đặt, cân chỉnh độ thăng bằng và đào tạo chuyển giao công nghệ đo kiểm tận nơi tại nhà máy của khách hàng.
• Chế độ bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật và bảo trì trọn đời thiết bị, sẵn sàng linh kiện thay thế chính hãng.

Hãy liên hệ ngay hôm nay với Werka Việt Nam để nhận báo giá ưu đãi tốt nhất và đặt lịch gửi mẫu đo thử nghiệm trực tiếp trên máy đo tọa độ quang học Werka 5294-200S1 (MAV-200S1)!
