Máy đo tọa độ quang học 2D di động để bàn Werka 5290-100B / MA-100B (X100 Y100mm / Sai số 2.5+L/200µm / Zoom 24x-172x / LED 4 vòng 8 vùng / iMeasuring 2.0 / 32kg)

Máy đo tọa độ quang học Werka 5290-100B (Model: MA-100B 2D Movable Vision Measuring Machine) là hệ thống thiết bị đo kiểm kích thước hình học và dung sai vị trí (GD&T) bằng công nghệ xử lý ảnh kỹ thuật số (VMM) không tiếp xúc hiện đại nhất. Với thiết kế nhỏ gọn dạng để bàn siêu cơ động (Movable) trọng lượng chỉ 32 kg, thiết bị cho phép kỹ sư dễ dàng di chuyển linh hoạt giữa phòng thí nghiệm kiểm chuẩn (Lab) và các xưởng gia công sản xuất, phục vụ đắc lực cho các ngành công nghiệp mũi nhọn: điện tử 3C, bán dẫn (Semiconductor), bảng mạch in PCB, linh kiện phụ tùng ô tô xe máy, thiết bị y tế và khuôn mẫu chính xác cao.

Được nghiên cứu và chế tạo bởi tập đoàn đo lường công nghiệp hàng đầu Châu Âu Werka Đức và phân phối chính thức qua Werka Việt Nam, dòng máy đo tọa độ quang học Werka 5290-100B sở hữu hành trình đo X = 100 mm, Y = 100 mm, hành trình lấy nét Z = 100 mm trên hệ ray trượt dẫn hướng chữ V độ chính xác cao, thước quang tuyến tính phân giải siêu vi mô 0.5 µm (0.0005 mm), cấp chính xác đạt sai số siêu nhỏ E1xy = (2.5 + L/200) µm, độ lặp lại 2 µm, hệ thống chiếu sáng bề mặt lạnh lập trình được 4 vòng 8 phân vùng LED (4-ring 8-division), camera kỹ thuật số USB CMOS độ phân giải cao kết hợp ống kính Detent Zoom Lens (độ phóng đại 24x – 172x) cùng phần mềm đo lường thông minh iMeasuring 2.0 tự động xuất báo cáo Excel, Word, PDF và bản vẽ AutoCAD.

1. Đột phá thiết kế để bàn di động 32kg: Đo lường chính xác cao ngay tại hiện trường phân xưởng

Trong các nhà máy gia công linh kiện điện tử, vi mạch bán dẫn và ép nhựa chính xác, việc phải mang phôi từ xưởng chạy bộ hàng trăm mét vào phòng QC trung tâm để chờ đo CMM gây tắc nghẽn tiến độ sản xuất nghiêm trọng:

• Hạn chế của các hệ thống máy đo VMM cỡ lớn: Các dòng máy đo quang học truyền thống thường có trọng lượng từ $150 – 300\text{ kg}$, kết cấu cồng kềnh cố định trong phòng thí nghiệm, không thể di dời khi cần kiểm tra đột xuất tại các dây chuyền máy dập hoặc máy phay CNC.

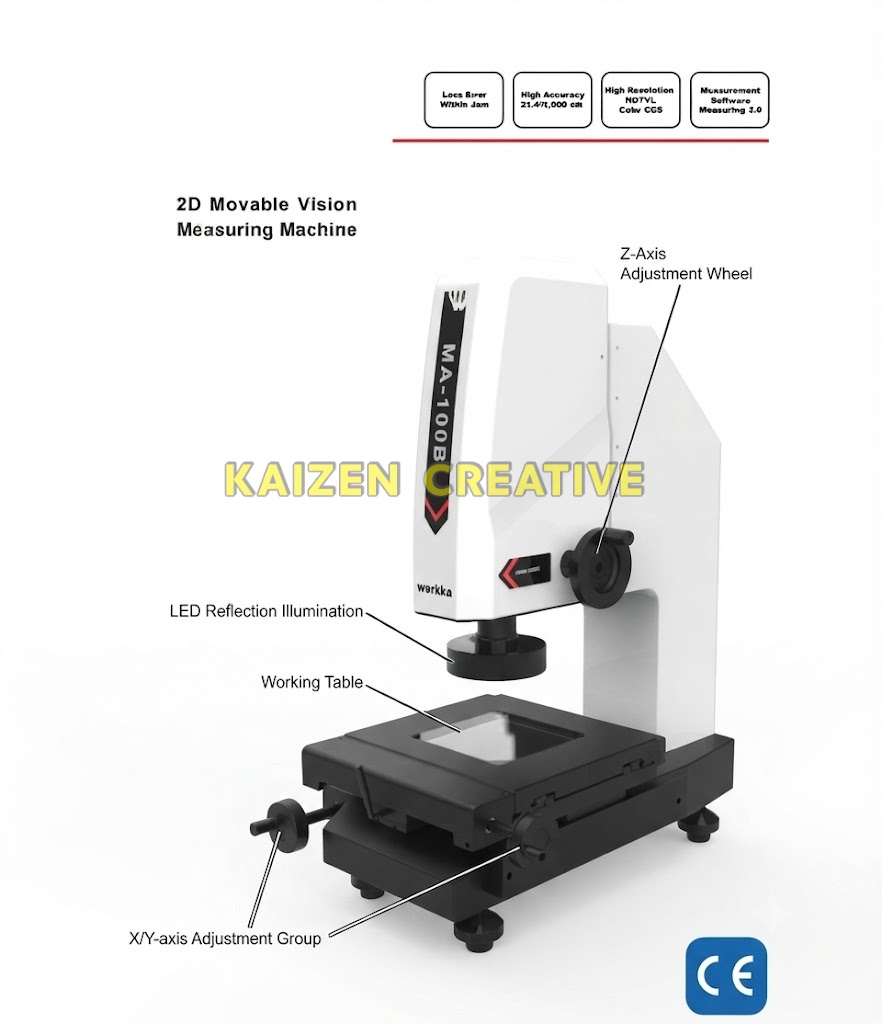

• Giải pháp để bàn siêu cơ động của Werka: Máy đo tọa độ quang học Werka 5290-100B (MA-100B) được tối ưu hóa kết cấu hợp kim nhôm hàng không nguyên khối và kính quang học chịu lực, đưa tổng trọng lượng máy xuống mức kinh ngạc chỉ 32 kg và kích thước nhỏ gọn 540 x 500 x 850 mm. Hai kỹ thuật viên có thể dễ dàng khiêng đặt máy lên bất kỳ bàn làm việc nào ngay tại xưởng SMT hay xưởng khuôn mẫu, cắm điện $220\text{V}$ là có thể bắt đầu đo lường kiểm chuẩn tức thì.

2. Hệ thống chiếu sáng thông minh: Đèn bề mặt 4 vòng 8 phân vùng LED và đèn viền song song Telecentric

Chất lượng nguồn sáng là yếu tố quyết định $80\%$ khả năng nhận diện mép biên dạng của máy đo quang học tự động:

• Chiếu sáng bề mặt lạnh lập trình được 4 vòng 8 phân vùng LED (Surface 4-Ring 8-Division LED Cold Illumination): Nguồn sáng bề mặt phía trên được cấu thành từ 32 bóng LED lạnh chia thành 4 vòng tròn đồng tâm và 8 góc phần tư độc lập. Kỹ sư có thể điều chỉnh độ sáng vô cấp (Stepless) của từng phân vùng riêng biệt thông qua phần mềm iMeasuring. Tính năng này cho phép tạo bóng đổ có chủ đích, làm nổi bật rõ các bậc rãnh nông, góc vát vát mép (Chamfer) hay các mối hàn dập trên bề mặt kim loại sáng bóng mà đèn chiếu phẳng thông thường bị lóa sáng.
• Chiếu sáng truyền suốt viền ngoài song song (Contour LED Parallel Telecentric Illumination): Nguồn sáng xanh dưới đáy kính chiếu các chùm tia sáng song song tuyệt đối xuyên qua phôi mẫu, mang lại hình ảnh bóng biên dạng đen nhánh sắc nét, khử hoàn toàn hiện tượng tán xạ viền mép, đảm bảo việc bắt điểm cạnh chi tiết đạt sai số dưới $1\text{ µm}$.

3. Bảng thông số kỹ thuật chi tiết máy đo tọa độ quang học Werka 5290-100B (MA-100B)

Dưới đây là bảng thông số kỹ thuật xuất xưởng chính thức của máy đo tọa độ quang học Werka 5290-100B từ nhà sản xuất Werka:

4. 5 Điểm nhấn công nghệ khẳng định chất riêng của Werka 5290-100B

Máy đo tọa độ quang học Werka 5290-100B xác lập chuẩn mực máy đo quang học để bàn cao cấp nhờ 5 ưu thế độc quyền:

5. Ống kính định vị khấc Detent Zoom Lens 0.7x – 4.5x và Camera USB CMOS sắc nét không méo hình

Hệ thống quang học của máy đo tọa độ quang học Werka 5290-100B được thiết kế theo tiêu chuẩn công nghiệp Châu Âu chống suy giảm độ phóng đại:

• Ống kính định vị khấc quang học (Optical Detent Zoom Lens): Khi người dùng xoay núm zoom từ $0.7\text{x}$ đến $4.5\text{x}$, ống kính sẽ phát ra các tiếng “tách” định vị chính xác tại các mốc chuẩn ($0.7\text{x}, 1.0\text{x}, 2.0\text{x}, 3.0\text{x}, 4.0\text{x}, 4.5\text{x}$). Thiết kế định vị khấc này giúp phần mềm iMeasuring tự động khóa đúng hệ số tỷ lệ pixel/µm tương ứng mà không cần phải hiệu chuẩn calib lại sau mỗi lần đổi độ phóng đại.
• Độ phóng đại hiển thị màn hình cực đại lên tới $172\text{x}$ (Video Magnification 24x – 172x): Kết hợp cảm biến camera kỹ thuật số màu USB CMOS cho hình ảnh phôi chi tiết, mượt mà ở tốc độ khung hình cao, trường nhìn linh hoạt từ $8.7 \times 6.5\text{ mm}$ (ở 0.7x) đến $1.3 \times 1.0\text{ mm}$ (ở 4.5x), cho phép quan sát rõ từng vết nứt tế vi trên chân chip bán dẫn.

6. Phần mềm đo lường chuyên nghiệp iMeasuring 2.0: Tự động bắt biên dạng và xuất file AutoCAD/Excel

Đi kèm máy đo tọa độ quang học Werka 5290-100B là bản quyền phần mềm đo lường thông minh iMeasuring 2.0 chạy trên nền tảng Windows 10/11:

• Thuật toán tự động bắt biên dạng (Auto Edge Detection): Chỉ cần rê chuột qua vùng mép phôi, phần mềm sẽ tự động lọc điểm tương phản cao nhất và bắt dính mép biên dạng với độ chính xác dưới $1\text{ pixel}$, loại bỏ hoàn toàn sai số chủ quan do mắt người nhắm.
• Đo lường hình học 2D & Dung sai vị trí GD&T toàn diện: Đo điểm, đường thẳng, góc nghiêng, đường tròn, cung R, elip, đường cong spline, khoảng cách tâm, độ song song, độ vuông góc, độ đồng tâm và độ đảo hướng tâm.
• Tự động xuất báo cáo chất lượng thông minh: Chỉ với một cú nhấp chuột, toàn bộ kết quả đo kiểm sẽ được xuất tự động sang biểu mẫu Excel, Word, PDF, TXT có gắn ảnh chụp thực tế và biểu đồ màu cảnh báo đạt/hỏng (Pass/Fail). Đặc biệt, phần mềm có thể xuất trực tiếp hình học đo được thành tệp đồ họa vector AutoCAD (DXF/DWG) để kỹ sư R&D so sánh trực tiếp (Reverse Engineering) với bản vẽ thiết kế gốc.

7. Cơ cấu truyền động thanh trơn không răng (Toothless Rod) và khóa di chuyển nhanh sai số lặp lại 2µm

Cơ cấu chuyển động cơ khí của máy đo tọa độ quang học Werka 5290-100B mang lại trải nghiệm điều khiển tay mượt mà:

Bàn máy được dẫn động bởi thanh truyền động trơn không răng (High precision toothless rod) kết hợp hệ thống ray trượt chính xác cao. Cơ cấu này loại bỏ $100\%$ độ rơ bánh răng (Backlash) của các vít me truyền thống, mang lại cảm giác xoay núm vi chỉnh cực kỳ êm ái và nhạy bén. Khi cần di chuyển bàn máy qua khoảng cách xa $100\text{ mm}$, kỹ sư chỉ cần gạt nhẹ chốt khóa di chuyển nhanh (Fast moving locking device) để đẩy bàn máy trượt tự do, giúp rút ngắn $70\%$ thời gian thao tác gá đặt phôi.

8. Hướng dẫn quy trình 5 bước đo kiểm tự động kích thước vi mạch PCB và chi tiết dập

Để thực hiện quy trình kiểm tra tự động kích thước linh kiện trên máy đo tọa độ quang học Werka 5290-100B, kỹ thuật viên tiến hành 5 bước sau:

1. Bước 1: Kết nối máy tính và khởi động phần mềm: Cắm cáp USB và nguồn điện $220\text{V}$, mở phần mềm iMeasuring 2.0 trên máy tính PC.
2. Bước 2: Gá đặt chi tiết lên bàn kính quang học: Đặt bảng mạch PCB hoặc chi tiết dập lên mặt bàn kính $125 \times 125\text{ mm}$.
3. Bước 3: Lấy nét trục Z và điều chỉnh nguồn sáng LED: Xoay tay quay trục Z trên thanh dẫn hướng chữ V để lấy nét hình ảnh sắc nét trên màn hình máy tính. Bật đèn chiếu đáy Contour hoặc điều chỉnh 4 vòng 8 vùng LED bề mặt để làm nổi rõ viền chi tiết.
4. Bước 4: Chọn công cụ đo lường tự động: Chọn các công cụ đo thông minh trên phần mềm iMeasuring (đo đường kính lỗ $\Phi$, đo góc vát, khoảng cách tâm). Kỹ sư chỉ cần nhấp chuột vào vùng chi tiết, phần mềm sẽ tự động bắt mép và xuất kích thước tức thì.
5. Bước 5: Xuất báo cáo nghiệm thu: Nhấn nút Export Report để xuất file báo cáo nghiệm thu chất lượng dạng Excel hoặc file AutoCAD DXF gửi khách hàng.

Quý khách hàng có thể khám phá thêm dòng máy chiếu biên dạng quang học màn 400mm tại máy chiếu biên dạng Werka 5292-4020N hoặc hệ thống máy đo tự động vòng bi tại máy đo tự động vòng bi Werka 5280-100.

9. So sánh máy đo tọa độ quang học VMM 5290-100B với máy chiếu biên dạng truyền thống

Bảng đối chiếu kỹ thuật dưới đây làm rõ sự vượt trội về công nghệ xử lý ảnh số của model Werka 5290-100B:

10. Ứng dụng thực chiến trong điện tử 3C, bán dẫn, vi mạch PCB, phụ tùng ô tô và y tế

Máy đo tọa độ quang học Werka 5290-100B là giải pháp đo lường tiêu chuẩn phục vụ các dây chuyền sản xuất công nghệ cao:

• Ngành Điện Tử 3C & Bán Dẫn (Semiconductor): Đo kích thước chân chip IC, độ rộng rãnh chân socket, khoảng cách chân pin kết nối điện thoại và máy tính bảng.
• Sản Xuất Bảng Mạch In (PCB / FPC): Đo độ rộng đường mạch in đồng, đường kính lỗ via xuyên mạch và khoảng cách bước chân linh kiện dán SMD.
• Chế Tạo Khuôn Mẫu Chính Xác & Ép Nhựa Vi Mô: Kiểm tra kích thước lòng khuôn ép nhựa y tế, bánh răng nhựa mini và cối dập lá đồng.
• Phụ Tùng Ô Tô & Xe Máy: Đo gioăng phốt làm kín cao su, kim phun nhiên liệu, tiếp điểm điện tử xe điện.
• Thiết Bị Y Tế & Dụng Cụ Phẫu Thuật: Đo đường kính kim tiêm vi mô, khớp cấy ghép titan nhân tạo và lưỡi dao phẫu thuật.

11. Câu hỏi thường gặp (FAQ) về máy đo tọa độ quang học Werka 5290-100B

Sở hữu ngay máy đo tọa độ quang học 2D để bàn di động Werka 5290-100B (MA-100B) – Giải pháp đo kiểm vi mô không tiếp xúc siêu cơ động 32kg, sai số siêu nhỏ (2.5 + L/200)µm, phần mềm iMeasuring 2.0 xuất AutoCAD/Excel thông minh hàng đầu Châu Âu, nâng tầm năng lực đo lường và uy tín chất lượng hoàn hảo cho doanh nghiệp của bạn!
