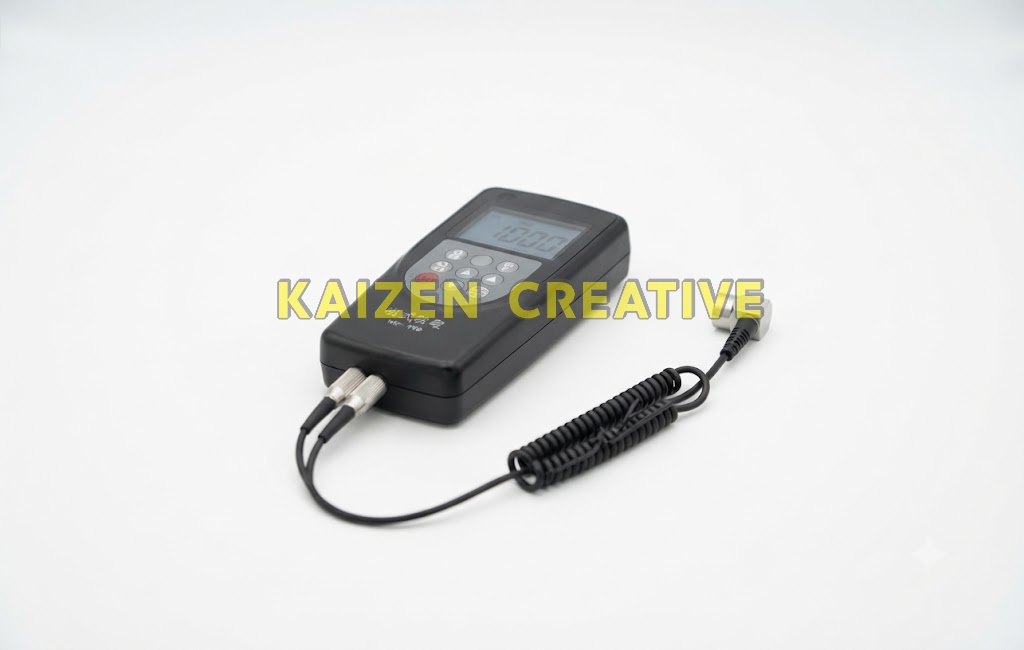

Máy đo độ dày siêu âm đo xuyên lớp sơn Werka 543-1030 (1.0-300mm / Echo-Echo 3-30mm / Phân giải 0.01mm / Quét 10 lần/s / Cổng USB RS-232 / Lưu 1980 điểm)

Máy đo độ dày siêu âm Werka 543-1030 (Ultrasonic Thickness Gauge) là thiết bị kiểm tra không phá hủy (NDT) hiện đại bậc nhất của thương hiệu Werka, được thiết kế chuyên biệt để đo chiều dày thành kim loại, phát hiện rỗ khí, khuyết tật nứt ngầm và đánh giá tốc độ ăn mòn hóa học bên trong các bồn chứa áp lực (Pressure Vessels), đường ống dẫn dầu khí, nồi hơi công nghiệp (Boilers), bồn chứa hóa chất và vỏ tàu biển. Điểm đột phá lớn nhất của thiết bị là công nghệ đo xuyên qua lớp sơn phủ Echo-Echo, giúp kỹ sư đo chính xác chiều dày kim loại thực tế mà không cần tốn thời gian cạo bỏ lớp sơn bảo vệ bên ngoài.

Được nghiên cứu và chế tạo bởi tập đoàn đo lường hàng đầu Châu Âu Werka Đức và phân phối chính thức qua Werka Việt Nam, dòng máy đo độ dày siêu âm Werka 543-1030 (mã Art. No. 543-1030, mã vạch Barcode 6970367671701) sở hữu dải đo siêu rộng 1.0 mm – 300 mm trên nền thép ở chế độ Pulse-Echo, dải đo xuyên sơn 3 mm – 30 mm ở chế độ Echo-Echo, độ phân giải siêu nét 0.01 mm / 0.1 mm, tốc độ quét bề mặt cực nhanh 10 lần/giây (Scan mode), bộ nhớ lưu trữ tới 20 file x 99 giá trị (1.980 kết quả) cùng cổng giao tiếp dữ liệu USB / RS-232 kết nối máy tính chuyên nghiệp.

1. Đột phá công nghệ Echo-Echo: Đo độ dày kim loại xuyên qua lớp sơn mà không cần cạo bỏ

Trong công tác bảo dưỡng và kiểm định an toàn kỹ thuật (NDT Inspection) tại các nhà máy lọc dầu, nhà máy nhiệt điện hay bồn bể chứa hóa chất, các kỹ sư thường gặp phải một “nỗi đau” vô cùng tốn kém và mất thời gian:

• Hạn chế của máy đo siêu âm truyền thống (Pulse-Echo thuần túy): Khi đo bồn bể hoặc đường ống đã được sơn tĩnh điện hay quét lớp chống rỉ epoxy dày $1 – 3\text{ mm}$, sóng siêu âm truyền qua lớp sơn có vận tốc khác với kim loại sẽ bị cộng gộp vào kết quả, làm sai lệch chiều dày kim loại thực tế. Để đo chính xác, thợ kỹ thuật bắt buộc phải dùng máy mài hoặc dao cạo sạch lớp sơn phủ cho lộ cốt thép, sau đó đo xong lại phải sơn phủ dặm lại, vừa tốn chi phí nhân công, vừa làm suy yếu khả năng chống rỉ của công trình.
• Giải pháp đo xuyên sơn tân tiến Echo-Echo (Through-Coating): Máy đo độ dày siêu âm Werka 543-1030 được tích hợp 2 chế độ đo đa năng (Multi-mode):
  • Chế độ Pulse-Echo: Đo khoảng cách từ xung phát ban đầu đến xung dội đáy đầu tiên, dải đo cực rộng từ $1.0\text{ mm} – 300\text{ mm}$, chuyên dùng để đo phôi thép trần, phát hiện vết rỗ khí hoặc khuyết tật tách lớp ngầm.
  • Chế độ Echo-Echo: Đo khoảng thời gian giữa hai xung dội đáy liên tiếp (Echo 1 đến Echo 2) xuất phát từ bên trong lòng vật liệu kim loại. Nhờ đó, máy tự động trừ khử hoàn toàn độ dày của lớp sơn phủ bề mặt, dải đo xuyên sơn đạt từ $3\text{ mm} – 30\text{ mm}$, mang lại kết quả độ dày kim loại nguyên bản chính xác tuyệt đối mà không cần cạo một hạt sơn nào!

2. Đa dạng chế độ làm việc: Đo đơn điểm chính xác và Đo quét tốc độ cao 10 lần/giây

Để phục vụ cả nhu cầu kiểm tra độ dày tại các điểm mốc định kỳ lẫn quét tìm kiếm điểm ăn mòn mỏng nhất trên diện tích rộng, máy đo độ dày siêu âm Werka 543-1030 cung cấp 2 chế độ làm việc tối ưu:

• Chế độ đo đơn điểm (Single Point Mode – 4 lần/giây): Phù hợp khi người dùng đặt đầu dò cố định vào một vị trí cụ thể trên thân bồn hoặc mặt bích. Thiết bị lấy mẫu 4 lần mỗi giây, hiển thị giá trị độ dày siêu ổn định với độ phân giải mịn tới $0.01\text{ mm}$.
• Chế độ đo quét liên tục (Scan Mode – 10 lần/giây): Đây là tính năng “vũ khí” khi kiểm tra đáy bồn chứa dầu hay các đoạn ống cong bị xói mòn dòng chảy. Kỹ sư chỉ cần thoa chất tiếp âm và rê đầu dò trượt liên tục trên bề mặt kim loại. Máy sẽ thu nhận dữ liệu với tốc độ siêu tốc 10 lần/giây, tự động bắt và hiển thị ngay giá trị chiều dày mỏng nhất (Min Value / Pit Detection) kèm cảnh báo, giúp phát hiện tức thì các vị trí sắp bị thủng do ăn mòn cục bộ.

3. Bảng thông số kỹ thuật chi tiết máy đo độ dày siêu âm Werka 543-1030

Dưới đây là bảng thông số kỹ thuật xuất xưởng chính thức của máy đo độ dày siêu âm Werka 543-1030 từ nhà sản xuất Werka:

4. 5 Điểm nhấn công nghệ khẳng định chất riêng của Werka 543-1030

Máy đo độ dày siêu âm Werka 543-1030 vượt trội so với các sản phẩm đo siêu âm cùng tầm giá nhờ 5 ưu điểm công nghệ đắt giá:

5. Tính năng chỉ báo tiếp âm thông minh và thư viện vận tốc truyền âm 1000 – 9999 m/s

Một trong những lỗi phổ biến nhất khi đo độ dày bằng sóng siêu âm là người thợ bôi không đủ gel tiếp âm hoặc tì đầu dò bị kênh làm lọt bọt khí, dẫn đến sóng siêu âm không truyền được vào phôi kim loại. Máy đo độ dày siêu âm Werka 543-1030 trang bị tính năng Coupling status prompt:

Khi đầu dò áp sát bề mặt có đủ gel và tiếp xúc tốt, biểu tượng tiếp âm trên màn hình LCD sẽ sáng rõ, máy mới thực hiện phép tính và hiển thị số liệu. Nếu tiếp xúc lỏng lẻo, biểu tượng sẽ biến mất, ngăn chặn triệt để việc ghi nhận các số đo sai lệch.

Bên cạnh đó, thiết bị cho phép cài đặt vận tốc truyền âm linh hoạt trong dải rộng từ $1000\text{ m/s} – 9999\text{ m/s}$, tự động lưu nhớ mã vật liệu tương ứng (Automatic memory material code). Người dùng có thể đo chính xác trên hầu hết các loại vật liệu công nghiệp phổ biến:

• Thép Carbon tiêu chuẩn: $5920\text{ m/s}$
• Thép không gỉ (Inox 304/316): $5790\text{ m/s}$
• Hợp kim nhôm: $6320\text{ m/s}$
• Đồng thau (Brass): $4430\text{ m/s}$ / Đồng đỏ (Copper): $4700\text{ m/s}$
• Gang xám (Cast Iron): $4600\text{ m/s}$
• Thủy tinh thạch anh: $5570\text{ m/s}$ / Nhựa PVC, PE: $2300 – 2700\text{ m/s}$

6. Hướng dẫn quy trình 5 bước kiểm tra ăn mòn bồn bể và đường ống bằng sóng siêu âm

Để thực hiện quy trình kiểm tra không phá hủy (NDT) chuẩn xác theo tiêu chuẩn ISO 16809 và ASME Section V với máy đo độ dày siêu âm Werka 543-1030, hãy thực hiện 5 bước sau:

1. Bước 1: Chuẩn bị bề mặt đo: Lau sạch bụi cát, dầu mỡ bám trên bề mặt thành ống hoặc vỏ bồn. Nếu bề mặt có lớp sơn bảo vệ dày $3 – 30\text{ mm}$, chọn chế độ Echo-Echo; nếu là phôi thép trần, chọn chế độ Pulse-Echo.
2. Bước 2: Hiệu chuẩn khối chuẩn 4.0mm trên thân máy: Bôi một giọt gel tiếp âm lên khối chuẩn thép $4.0\text{ mm}$ tích hợp ngay trên mặt trước của máy. Đặt đầu dò tiếp xúc vuông góc và nhấn phím CAL để máy tự động cân bằng chuẩn 0 cho đầu dò.
3. Bước 3: Cài đặt vận tốc truyền âm: Nhập vận tốc truyền âm chuẩn của vật liệu (ví dụ $5920\text{ m/s}$ cho thép carbon) hoặc chọn mã vật liệu đã lưu sẵn trong máy.
4. Bước 4: Tiến hành đo kiểm (Đo đơn hoặc Quét bề mặt): Thoa một lớp mỏng gel tiếp âm lên vị trí cần đo trên thân ống. Áp đầu dò vuông góc. Quan sát biểu tượng tiếp âm sáng lên và đọc kết quả chiều dày hiển thị tức thì trên màn hình LCD. Nếu muốn quét tìm điểm mỏng nhất quanh đáy bồn, chuyển sang chế độ Scan mode và rê nhẹ đầu dò.
5. Bước 5: Lưu dữ liệu và chuyển tuyến: Nhấn phím SAVE để lưu kết quả vào thư mục file tương ứng để phục vụ trích xuất báo cáo máy tính sau này.

Quý khách hàng có thể tham khảo thêm các thiết bị đo kiểm bề mặt và dụng cụ đo cơ khí chính xác tại danh mục thiết bị đo lường Werka.

7. So sánh máy đo siêu âm 543-1030 với các model đo lớp phủ bề mặt Werka

Nhiều khách hàng thường nhầm lẫn giữa máy đo độ dày phôi kim loại (Ultrasonic) và máy đo độ dày lớp sơn mạ (Coating Thickness). Bảng đối chiếu dưới đây sẽ làm rõ sự khác biệt:

Quý khách có thể xem thêm model đo độ dày lớp sơn rãnh V tại máy đo độ dày lớp phủ Werka 542-0245 hoặc model đo kép tại máy đo độ dày lớp phủ Werka 542-0252.

8. Ứng dụng thực chiến trong dầu khí, nhiệt điện, đóng tàu, hóa chất và cơ khí chế tạo

Máy đo độ dày siêu âm Werka 543-1030 là công cụ kiểm định an toàn trọng yếu không thể thiếu trong các ngành công nghiệp mũi nhọn:

• Ngành Dầu Khí & Hóa Chất (Petrochemical & Chemical Plants): Giám sát sự ăn mòn và giảm chiều dày thành của các bồn chứa dầu thô, bồn khí gas hóa lỏng (LPG/CNG), tháp phản ứng hóa chất và mạng lưới đường ống dẫn cao áp.
• Nhà Máy Nhiệt Điện & Lò Hơi Công Nghiệp (Power Stations & Boilers): Kiểm tra định kỳ chiều dày ống sinh hơi, bao hơi, đường ống dẫn hơi quá nhiệt chịu áp lực cao nhằm ngăn chặn nguy cơ nổ lò hơi thảm khốc.
• Công Nghiệp Đóng Tàu & Cảng Biển (Shipbuilding & Marine): Đo kiểm độ mòn của tôn vỏ tàu thủy, đáy tàu ngâm nước biển, vách ngăn chống thấm và các chân đế giàn khoan ngoài khơi.
• Chế Tạo Máy & Đúc Cơ Khí Nặng: Kiểm tra độ dày thành xilanh máy ép thủy lực, trục truyền động lớn, bánh đà và các chi tiết đúc phức tạp trước khi xuất xưởng.

9. Kết nối máy tính xuất báo cáo kiểm định NDT và kinh nghiệm bảo dưỡng đầu dò

Quản lý dữ liệu chuyên nghiệp với máy tính:

• Xuất báo cáo tự động qua cổng USB / RS-232: Kết nối máy đo với máy tính thông qua cáp dữ liệu đi kèm để đồng bộ toàn bộ 1.980 kết quả đo sang phần mềm phân tích, tự động vẽ biểu đồ phân bố chiều dày và xuất báo cáo nghiệm thu NDT dạng PDF/Excel gửi đối tác.
• Quản lý nguồn 4 pin AAA: Máy tích hợp vi xử lý tiết kiệm điện năng tiêu hao thấp (Low power consumption microprocessor), cho phép đo hàng chục nghìn lượt. Luôn thay đồng loạt 4 pin AAA mới cùng thương hiệu khi biểu tượng pin yếu nhấp nháy.

10. Câu hỏi thường gặp (FAQ) về máy đo độ dày siêu âm Werka 543-1030

Sở hữu ngay máy đo độ dày siêu âm Werka 543-1030 – Giải pháp đo kiểm ăn mòn kim loại xuyên qua lớp sơn chuẩn xác, tốc độ quét 10 lần/giây siêu tốc, nâng tầm an toàn và hiệu quả kinh tế vượt trội cho mọi công trình công nghiệp!
