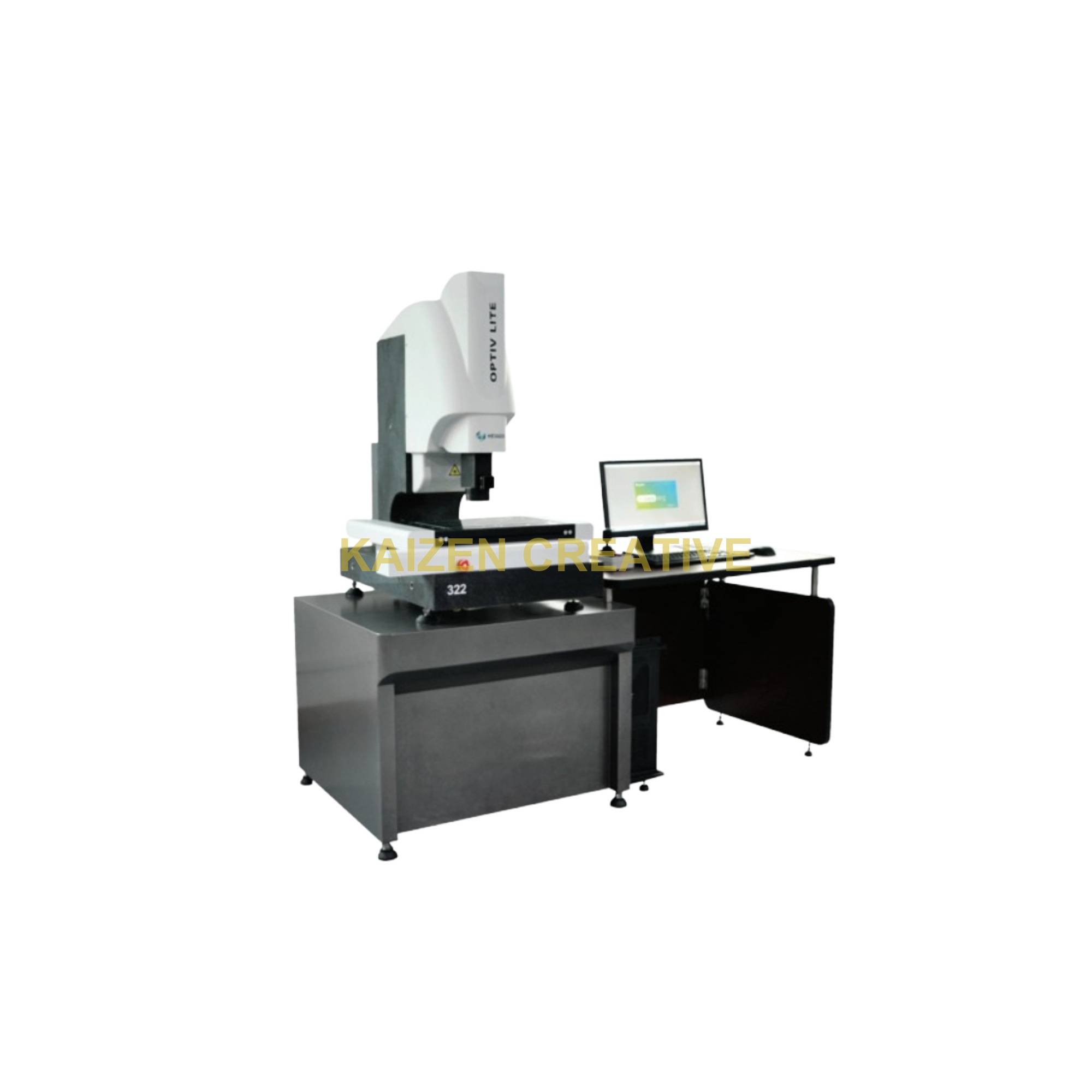

Máy Đo 2D VMM HEXAGON OPTIV LITE 3.2.2
1. Giới thiệu tổng quan hệ thống Hexagon OPTIV LITE 3.2.2
Hexagon OPTIV LITE 3.2.2 là dòng máy đo thị giác quang học 2D/2.5D VMM (Vision Measuring Machine) tiêu chuẩn cao cấp của Hexagon. Với kết cấu thân máy bằng đá granite nguyên khối vững chắc, hệ thống dẫn hướng tuyến tính chính xác và camera CCD màu sắc nét, máy mang lại sự tin cậy tuyệt đối trong kiểm tra kích thước chi tiết gia công.
2. Đặc điểm kỹ thuật nổi bật
- Kết cấu đế đá Granite tự nhiên 00 grade: Độ cứng vững cao, chống giãn nở nhiệt và triệt tiêu rung động hiệu quả, duy trì độ chính xác lâu dài.
- Ống kính Zoom quang học chất lượng cao: Zoom liên tục với độ phóng đại linh hoạt, tái hiện sắc nét từng cạnh biên của chi tiết siêu nhỏ.
- Hệ thống chiếu sáng đa kênh LED thông minh: Đèn vòng bề mặt LED 8 vùng 4 phân đoạn có thể điều chỉnh độc lập từng góc chiếu và đèn chiếu đáy đồng trục.
- Phần mềm đo lường trực quan mạnh mẽ: Hỗ trợ đo các phần tử hình học cơ bản (điểm, đường thẳng, đường tròn, cung tròn, elip, khoảng cách, góc, ren…), so sánh trực tiếp với bản vẽ CAD (DXF/IGES).
3. Thông số kỹ thuật chi tiết OPTIV LITE 3.2.2
| Thông số kỹ thuật | Giá trị tiêu chuẩn (Model 3.2.2) |
|---|---|
| Hành trình đo (X × Y × Z) | 300 × 200 × 200 mm |
| Kích thước bàn máy | 450 × 350 mm (Mặt kính đo: 350 × 250 mm) |
| Tải trọng bàn máy tối đa | 25 kg |
| Độ phân giải thước quang (X/Y/Z) | 0.5 µm (0.0005 mm) |
| Độ chính xác chỉ thị Exy | E2 (X, Y) ≤ (2.5 + L/200) µm |
| Hệ thống camera & ống kính | Camera màu kỹ thuật số độ phân giải cao + Ống kính zoom tự động 0.7x – 4.5x |
| Hệ thống chiếu sáng | Đèn vòng LED đa hướng 4 phân đoạn + Đèn truyền suốt đáy LED đồng trục |
Cam kết dịch vụ: Bảo hành chính hãng tiêu chuẩn toàn cầu từ Hexagon, hỗ trợ kỹ thuật và đào tạo chuyển giao vận hành tận xưởng khách hàng.
