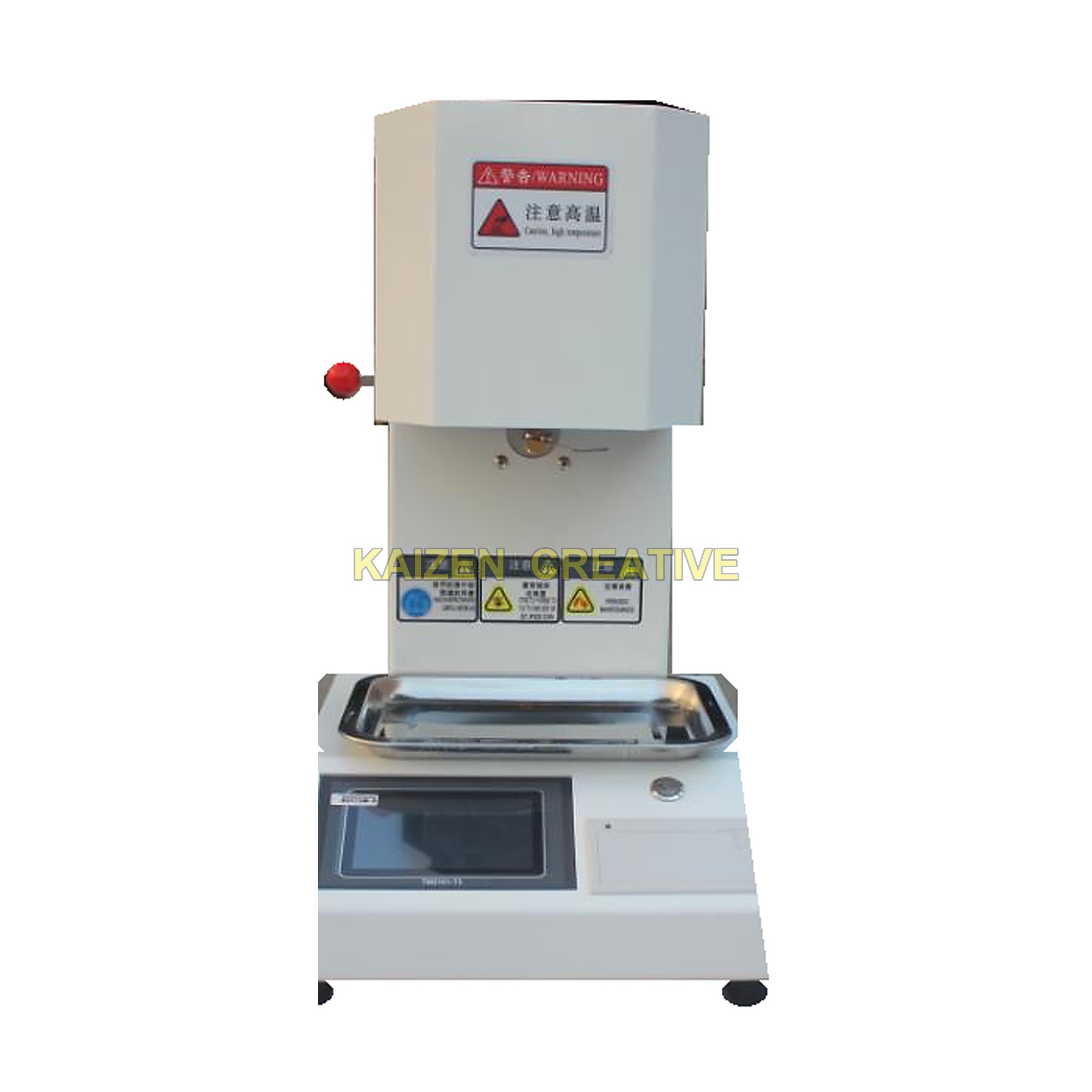

Máy Đo Tốc Độ Dòng Chảy Nhựa Nóng Chảy MFI / MFR (Xi Lanh Hợp Kim Hastelloy Chống Ăn Mòn / 8 Cấp Tải Trọng 0.325kg – 21.6kg / Màn Hình Cảm Ứng / Tích Hợp Máy In Nhiệt / Chuẩn ASTM D1238, ISO 1133, GB/T 3682)

Máy đo tốc độ dòng chảy của nhựa nóng chảy MFI / MFR (Melt Flow Rate Meter) – Xi lanh hợp kim Hastelloy chống oxy hóa & ăn mòn nhiệt độ cao

1. Tổng quan & Giới thiệu máy đo dòng chảy nhựa nóng chảy MFI / MFR

Trong ngành công nghiệp hóa chất hạt nhựa, sản xuất khuôn ép nhựa, gia công đùn thổi màng film và tái chế polymer, chỉ số chảy của nhựa (Melt Flow Index – MFI) hay tốc độ dòng chảy khối lượng nóng chảy (Melt Mass-Flow Rate – MFR) là chỉ tiêu cơ lý tính cốt lõi nhất để đánh giá độ nhớt động học, trọng lượng phân tử trung bình và khả năng gia công chảy dẻo của nguyên liệu hạt nhựa.

Máy đo tốc độ dòng chảy nhựa nóng chảy MFI / MFR (Melt Flow Rate Meter / 熔体流动速率仪) là phiên bản cải tiến thế hệ mới được tối ưu hóa toàn diện về cấu hình phần cứng, tuổi thọ vận hành, độ tiện lợi thao tác và độ chính xác kiểm nghiệm. Máy được thiết kế dạng đặt bàn (Desktop structure) vững chãi, tích hợp vi điều khiển thông minh thuật toán Fuzzy PID, hệ thống gia nhiệt chống oxy hóa bằng hợp kim siêu chịu nhiệt Hastelloy và máy in nhiệt mini tự động xuất kết quả đo ngay tại chỗ.

Sản phẩm cung cấp giải pháp kiểm soát chất lượng QA/QC đầu vào và đầu ra hoàn hảo cho các nhà máy sản xuất hạt nhựa nguyên sinh, phụ gia compound, hạt nhựa tái sinh, cũng như các trung tâm kiểm định đo lường chất lượng vật liệu nhựa polymer kỹ thuật cao.

2. Nguyên lý đo chỉ số chảy khối lượng MFR & đo thể tích MVR

Phương pháp thử nghiệm tốc độ dòng chảy nóng chảy hoạt động dựa trên nguyên lý nhớt kế mao quản đùn ép (Capillary Extrusion Rheometer):

• Trạng thái chảy dẻo nhớt (Viscous Flow State): Hạt nhựa hoặc mẫu resin được nạp vào xi lanh gia nhiệt (Charging barrel) ở một nhiệt độ thử nghiệm chuẩn xác định trước (từ nhiệt độ phòng đến 350°C hoặc tùy chọn đến 450°C – 500°C) và được duy trì ổn định nhiệt độ trong thời gian gia nhiệt chuẩn (đếm ngược 4 phút theo quy chuẩn).
• Gia tải đùn ép qua đầu khuôn mao quản (Die Extrusion): Một piston chuẩn gắn quả cân tải trọng tiêu chuẩn quy định (ví dụ 2.16 kg, 5 kg, 21.6 kg) tác dụng lực nén liên tục lên khối nhựa nóng chảy, ép dòng nhựa đùn qua lỗ khuôn mao quản vonfram cacbua chuẩn (đường kính chuẩn Φ2.095 ± 0.005 mm, chiều dài 8.000 ± 0.025 mm).
• Chỉ số tốc độ chảy khối lượng MFR (Melt Mass-Flow Rate): Là khối lượng nhựa nóng chảy (tính bằng gam) được ép đùn qua khuôn trong khoảng thời gian quy định 10 phút, đơn vị đo là g/10min:
  MFR(θ, m_nom) = (t_ref × m) / t = (600 × m) / t   [g/10min]

  Trong đó: θ là nhiệt độ thử nghiệm (°C), m_nom là tải trọng danh nghĩa (kg), m là khối lượng trung bình của các đoạn mẫu cắt (g), t_ref là thời gian tham chiếu (600 giây = 10 phút), t là khoảng thời gian ngắt mẫu (giây).

• Chỉ số tốc độ chảy thể tích MVR (Melt Volume-Flow Rate): Là thể tích dòng nhựa nóng chảy được ép đùn trong 10 phút, đơn vị tính là cm³/10min. MVR đặc biệt quan trọng khi so sánh các dòng nhựa có tỷ trọng khác nhau hoặc nhựa có chứa sợi thủy tinh, khoáng chất gia cường.

3. Đặc điểm thiết kế đột phá: Xi lanh hợp kim Hastelloy & Cảm biến kép

Máy đo dòng chảy nhựa MFI thế hệ mới sở hữu những ưu thế kỹ thuật vượt bậc giải quyết triệt để các hạn chế cố hữu của các dòng máy đo thế hệ cũ:

4. Bảng thông số kỹ thuật chi tiết của máy đo dòng chảy nhựa MFI

Dưới đây là bảng tổng hợp các thông số kỹ thuật xuất xưởng của thiết bị theo quy chuẩn kiểm định đo lường quốc tế:

5. Cấu hình 8 cấp tải trọng chuẩn & Tổ hợp quả cân inox

Để đáp ứng đầy đủ các tiêu chuẩn đo lường quốc tế ISO 1133 và ASTM D1238 cho từng chủng loại polymer khác nhau, máy được trang bị bộ quả cân inox không gỉ gồm 8 mức cân chuẩn, cho phép linh hoạt kết hợp tạo thành các cấp tải trọng danh nghĩa:

* Ghi chú: Chi tiết danh mục các quả cân inox rời bao gồm: 875g, 1835g, 2500g, 2915g, 3475g, 4675g, 5000g, được gia công tinh xảo, bề mặt sáng bóng chống gỉ sét và sai số khối lượng cực nhỏ đạt chuẩn kiểm định Quatest.

6. Tiêu chuẩn thử nghiệm quốc tế (ASTM D1238, ISO 1133, GB/T 3682)

Thiết bị được thiết kế và chế tạo tuân thủ chặt chẽ các bộ tiêu chuẩn đo lường quốc tế khắt khe nhất hiện nay trong ngành công nghiệp chất dẻo:

• ISO 1133:1997 / ISO 1133-1:2011: Tiêu chuẩn quốc tế xác định tốc độ dòng chảy khối lượng nóng chảy (MFR) và tốc độ dòng chảy thể tích nóng chảy (MVR) của vật liệu dẻo nhiệt.
• ASTM D1238: Phương pháp thử nghiệm tiêu chuẩn của Hiệp hội Thí nghiệm và Vật liệu Hoa Kỳ về tốc độ chảy của nhựa dẻo nóng chảy bằng nhớt kế ép đùn (Standard Test Method for Melt Flow Rates of Thermoplastics by Extrusion Plastometer – Procedure A & Procedure B).
• GB/T 3682-2000 / GB/T 3682.1-2018: Tiêu chuẩn quốc gia tương đương hoàn toàn (equivalent adoption) với ISO 1133, quy định nghiêm ngặt về chu trình gia nhiệt sơ bộ 4 phút sau khi nạp liệu.
• JIS K 7210: Tiêu chuẩn công nghiệp Nhật Bản về xác định chỉ số chảy nhiệt dẻo.

7. Khả năng thử nghiệm tương thích các loại nhựa & Nhựa kỹ thuật cao

Nhờ khả năng nâng nhiệt độ lên tới 350°C (và tùy chọn lên tới 450°C – 500°C) kết hợp cùng xi lanh hợp kim Hastelloy chống ăn mòn, máy có dải tương thích vật liệu vô cùng rộng lớn:

8. Hướng dẫn quy trình 5 bước đo dòng chảy nhựa MFI chuẩn hóa

Để đảm bảo độ tin cậy và độ lặp lại của kết quả thử nghiệm theo chuẩn ASTM D1238 / ISO 1133, kỹ thuật viên thực hiện đo theo quy trình 5 bước chuẩn hóa sau:

1. Bước 1: Bật nguồn, cài đặt thông số thử nghiệm & Gia nhiệt sơ bộ:
   Bật công tắc nguồn của máy. Kiểm tra màn hình LCD, chọn nhiệt độ mục tiêu (ví dụ 230°C cho PP hoặc 190°C cho PE) và khoảng thời gian cắt mẫu (ví dụ 10s hoặc 30s). Chờ máy gia nhiệt ổn định đến nhiệt độ cài đặt trong khoảng 15 – 20 phút.
2. Bước 2: Nạp mẫu nhựa hạt vào buồng đo & Nén sơ bộ:
   Lắp khuôn đùn (Die Φ2.095mm) vào đáy xi lanh. Đặt phễu nạp liệu (Charging funnel) lên miệng xi lanh, dùng muỗng đổ từ 4 – 8g hạt nhựa mẫu vào lòng buồng đo. Dùng que nạp liệu (Charging rod) nén nhẹ khối hạt nhựa xuống để loại bỏ các bọt khí kẹt bên trong.
3. Bước 3: Đưa thanh piston vào & Kích hoạt đếm ngược 4 phút:
   Đưa thanh Piston Rod vào buồng đo. Kích hoạt tính năng đếm ngược 4 phút (theo chuẩn GB/T 3682 / ISO 1133). Trong thời gian 4 phút này, khối nhựa được làm nóng chảy dẻo đồng nhất hoàn toàn và nhiệt độ xi lanh tự động phục hồi về mức hằng nhiệt chuẩn xác.
4. Bước 4: Đặt tải trọng quả cân & Thực hiện cắt mẫu tự động:
   Sau khi hết 4 phút gia nhiệt, đặt tổ hợp quả cân theo tiêu chuẩn (ví dụ 2.16kg) lên đĩa cân piston. Dưới áp lực của quả cân, dòng nhựa nóng chảy bắt đầu đùn qua lỗ khuôn. Sau khi loại bỏ đoạn đùn ban đầu, khởi động chế độ cắt tự động. Lưỡi dao sẽ tự động cắt các đoạn mẫu sau mỗi khoảng thời gian định trước (ví dụ 30 giây/lần), thu thập từ 3 đến 5 đoạn mẫu thử đạt chuẩn.
5. Bước 5: Cân khối lượng mẫu, tính toán giá trị MFR & In kết quả:
   Lấy các đoạn mẫu đã nguội đặt lên cân phân tích điện tử độ chính xác 0.0001g (0.1mg) để ghi nhận khối lượng trung bình. Nhập giá trị khối lượng vào máy hoặc dùng công thức tiêu chuẩn, máy sẽ lập tức tính toán ra chỉ số MFR (g/10min). Nhấn lệnh in, máy in nhiệt mini tích hợp sẵn sẽ tự động xuất phiếu kết quả đo kèm đầy đủ ngày giờ và điều kiện thử.

9. Tính năng tự động hóa & Máy in nhiệt mini tích hợp sẵn

Máy đo tốc độ dòng chảy MFI / MFR thế hệ mới được trang bị đầy đủ các khối tự động hóa hỗ trợ tối đa cho người thao tác:

• Máy in nhiệt mini tích hợp sẵn tại thân máy: Không cần kết nối dây rườm rà với máy tính bên ngoài, sau mỗi ca đo, kỹ thuật viên chỉ cần ấn nút in để nhận phiếu kết quả in nhiệt sắc nét chứa đầy đủ thông tin: nhiệt độ thử, cấp tải trọng, thời gian cắt, khối lượng mẫu và giá trị MFR cuối cùng. Phiếu in có thể đính kèm trực tiếp vào hồ sơ lưu mẫu xuất hàng.
• Bộ ngắt mẫu tự động bằng động cơ bước (Auto-Cutter): Cơ cấu dao gạt cắt mẫu tự động với lưỡi cắt sắc bén lướt sát mặt dưới của miệng khuôn đùn, loại bỏ hoàn toàn sai số về thời gian cắt do thao tác tay người làm lệch pha.
• Màn hình tinh thể lỏng LCD hiển thị trực quan: Giao diện hiển thị rõ nét nhiệt độ thực tế, nhiệt độ cài đặt, đồng hồ đếm ngược gia nhiệt sơ bộ, tốc độ cắt và chu kỳ cắt.
• Cổng truyền thông nối tiếp RS232: Hỗ trợ kết nối mở rộng trực tiếp với máy tính cá nhân để trích xuất dữ liệu, vẽ biểu đồ đường cong nhiệt độ và lưu trữ dữ liệu vào hệ thống quản lý cơ sở dữ liệu chất lượng phòng lab.

10. Danh mục phụ kiện tiêu chuẩn đi kèm máy (Packing List)

Thiết bị được bàn giao đầy đủ đồng bộ trọn gói, sẵn sàng vận hành thử nghiệm ngay khi mở hộp (theo bảng kê xuất xưởng chính hãng):

11. So sánh máy đo MFI xi lanh Hastelloy với các máy thông thường trên thị trường

Bảng đối chiếu định lượng kỹ thuật dưới đây làm nổi bật những giá trị công nghệ vượt trội của dòng máy đo tốc độ dòng chảy nhựa Hastelloy cải tiến:

12. Đánh giá chuyên gia kỹ thuật & Ưu điểm ứng dụng thực tế trong sản xuất

Đội ngũ chuyên gia kỹ thuật polymer tại các viện nghiên cứu và nhà máy kiểm soát chất lượng đánh giá rất cao độ ổn định và tính thực tiễn của thiết bị:

“Đối với các nhà máy sản xuất linh kiện ép phun nhựa chính xác cho điện thoại thông minh và ô tô, độ ổn định của chỉ số MFR giữa các lô hạt nhựa đầu vào quyết định trực tiếp tới tỷ lệ co ngót khuôn và hiện tượng thiếu liệu (short shot). Dòng máy đo MFI xi lanh Hastelloy mang lại độ lặp lại cực kỳ ấn tượng, nhiệt độ phục hồi sau nạp liệu cực nhanh giúp kiểm nghiệm nhanh hàng chục mẫu mỗi ca mà kết quả đo luôn đồng nhất tuyệt đối.”

Thiết bị được ứng dụng rộng rãi trong:

• Nhà máy tổng hợp và hóa dầu hạt nhựa: Kiểm tra phân cấp chỉ số dòng chảy của từng mác sản phẩm hạt nhựa trước khi đóng bao xuất xưởng.
• Doanh nghiệp gia công ép phun, đùn ống nhựa, thổi màng film bao bì: Kiểm tra chất lượng nguyên liệu hạt nhựa đầu vào, phát hiện kịp thời các lô nhựa không đạt tiêu chuẩn độ nhớt gây kẹt máy hoặc biến dạng thành phẩm.
• Cơ sở sản xuất hạt nhựa tái sinh (Recycled Plastics): Phân loại chính xác các lô nhựa tái sinh, kiểm soát mức độ suy giảm phân tử lượng do nhiệt để phối trộn phụ gia cân bằng phù hợp.
• Phòng thử nghiệm R&D và Trung tâm kiểm định đo lường: Nghiên cứu phát triển công thức vật liệu composite nền nhựa mới, thử nghiệm theo các chuẩn kiểm định chất lượng ASTM D1238 / ISO 1133.

13. Hướng dẫn vệ sinh buồng đo & Hiệu chuẩn định kỳ thiết bị

Vệ sinh buồng đo sạch sẽ ngay sau khi thử nghiệm là yếu tố quyết định hàng đầu để bảo vệ tuổi thọ buồng đo và đảm bảo độ chính xác cho các lần đo tiếp theo:

• Vệ sinh lòng xi lanh khi còn nóng: Ngay sau khi kết thúc quá trình ép đùn, khi lòng xi lanh còn ở nhiệt độ cao, dùng que nạo (Barrel cleaning rod) quấn từ 1 đến 2 lớp gạc cotton sạch đẩy từ trên xuống dưới nhiều lần để loại bỏ hoàn toàn cặn nhựa bám trên thành buồng đo.
• Vệ sinh khuôn đùn (Die): Tháo khuôn đùn bằng que tháo, dùng que thông miệng khuôn chuyên dụng (Die cleaning rod) đẩy phần nhựa còn sót lại bên trong lỗ mao quản Φ2.095mm. Không dùng các vật nhọn bằng kim loại cứng (như mũi khoan, dũa sắt) chọc vào lỗ khuôn vì sẽ làm xước bề mặt lòng khuôn và làm sai lệch đường kính chuẩn.
• Lau sạch thanh piston: Dùng gạc cotton lau sạch cặn nhựa bám trên đầu thanh piston Φ9.475mm khi còn ấm để tránh cặn nhựa đông cứng gây kẹt xước buồng đo.
• Hiệu chuẩn định kỳ (Calibration): Định kỳ từ 6 tháng đến 1 năm, thiết bị cần được kiểm tra hiệu chuẩn lại nhiệt độ buồng đo bằng nhiệt kế điện tử chuẩn và kiểm tra kích thước hình học miệng khuôn bằng dưỡng chuẩn (Plug gauge). Thiết bị hoàn toàn đáp ứng các thủ tục kiểm định hiệu chuẩn tại các trung tâm đo lường như Quatest 1, Quatest 3.

14. Câu hỏi thường gặp (FAQ) về máy đo tốc độ dòng chảy nhựa MFI
