Máy Đo Lực Kéo Nén Vạn Năng Điện Tử 2 Ngàm Khung Đôi Điều Khiển Máy Tính (Động Cơ AC Servo / Dải Lực 1kN – 50kN / Tốc Độ Thu Thập 50Hz/s / Cấp Chính Xác 0.5)
Mục Lục Nội Dung
1. Tổng quan đột phá: Vì sao máy đo lực kéo nén vạn năng điện tử 2 ngàm khung đôi điều khiển máy tính (1kN – 50kN) là trụ cột của phòng Lab cơ lý?
Trong lĩnh vực kiểm định cơ tính vật liệu kim loại, hợp kim màu, nhựa kỹ thuật gia cường sợi thủy tinh, vật liệu composite, dây cáp điện lực, linh kiện ô tô và vật liệu xây dựng, các bài thử nghiệm kéo đứt, nén phá hủy, uốn 3 điểm hay giữ tải lâu dài đòi hỏi lực tác dụng từ vài kilonewton lên đến 50 kN (tương đương 5 tấn). Ở ngưỡng tải trọng này, các thiết bị khung đơn không thể đáp ứng được độ cứng vững chống uốn lệch tâm, trong khi các tiêu chuẩn quốc tế khắt khe như ISO 6892-1, ASTM E8 hay ISO 527 lại yêu cầu độ chính xác đo lường đạt tới Cấp 0.5 (Grade 0.5).
Được phát triển như một hệ thống cơ điện tử tích hợp toàn diện, máy đo lực kéo nén vạn năng điện tử 2 ngàm khung đôi điều khiển máy tính (Dải lực 1kN – 50kN / Cấp chính xác 0.5) kết hợp khung máy cổng đôi (Portal Structure) gồm 4 trụ dẫn hướng và 2 trục vít me bi chính xác không khe hở với hệ truyền động động cơ AC Servo hiệu suất cao. Thiết bị đạt độ phân giải lực kỷ lục 1/500.000 không phân chia bước trên toàn dải đo (từ 0.4% đến 100% FS) cùng độ phân giải dịch chuyển siêu vi mô 0.04 μm.
Kết hợp cùng phần mềm điều khiển chuyên sâu trên máy tính thương mại đi kèm, bộ điều khiển cầm tay thông minh và máy in màu A4, thiết bị tự động tính toán toàn bộ các thông số cơ học trọng yếu như lực kéo cực đại ($F_m$), lực đứt, giới hạn bền kéo ($R_m$), giới hạn chảy ($R_{eH}, R_{eL}, R_{p0.2}$), mô-đun đàn hồi ($E$), độ giãn dài, cường độ chịu nén, chịu uốn và chịu cắt, khẳng định vị thế trong hệ thống thiết bị đo lường chuẩn mực phòng Lab.
2. Phân tích thực trạng: 4 vấn đề kỹ thuật nghiêm trọng khi thử kéo nén vật liệu chịu lực cao trên khung máy yếu hoặc điều khiển vòng hở
Các phòng thí nghiệm vật liệu và trung tâm kiểm định chất lượng khi vận hành các dòng máy kéo nén thế hệ cũ thường đối mặt với 4 thách thức kỹ thuật lớn:
- Biến dạng đàn hồi của khung máy làm sai lệch độ giãn dài: Khi kéo mẫu thép, hợp kim nhôm hoặc nhựa kỹ thuật chịu lực từ 10kN – 50kN, các khung máy thiếu độ cứng vững sẽ bị võng dầm ngang, khiến giá trị dịch chuyển đo được bao gồm cả độ biến dạng của khung máy.
- Lệch tâm trục kéo gây đứt mẫu sớm tại ngàm kẹp: Nếu độ đồng trục giữa ngàm trên và ngàm dưới vượt quá giới hạn cho phép, mẫu thử sẽ chịu thêm mô-men uốn ký sinh, dẫn đến nứt gãy sớm ngay tại cổ ngàm kẹp làm hủy bỏ kết quả thử nghiệm.
- Không thể thực hiện các bài thử giữ tải hoặc kiểm soát tốc độ ứng suất: Các dòng máy điều khiển vòng hở chỉ chạy được theo tốc độ dịch chuyển cố định (mm/phút) mà không thể kiểm soát tốc độ tăng lực (%FS/s) hoặc giữ lực không đổi (Load Holding / Creep Test) theo yêu cầu của tiêu chuẩn kim loại và vật liệu mới.
- Sai số lớn khi đo mẫu có độ giãn dài cao (Elastomer / Nhựa dẻo): Khi thiếu thước đo biến dạng lớn chuyên dụng (Large Deformation Extensometer), việc tính độ giãn dài chỉ dựa vào hành trình dầm ngang sẽ bị cộng dồn sai số trượt mẫu trong ngàm kẹp.
Sự ra đời của máy đo lực kéo nén vạn năng điện tử 2 ngàm khung đôi điều khiển máy tính với độ đồng trục <8%, hệ thống điều khiển vòng kín đa thông số và thước đo biến dạng lớn 10 – 800 mm đã khắc phục triệt để toàn bộ các nhược điểm trên.
3. Kết cấu cơ khí khung cổng đôi siêu cứng vững: 4 cột dẫn hướng, 2 trục vít me bi 3210 không khe hở & Độ đồng trục <8%

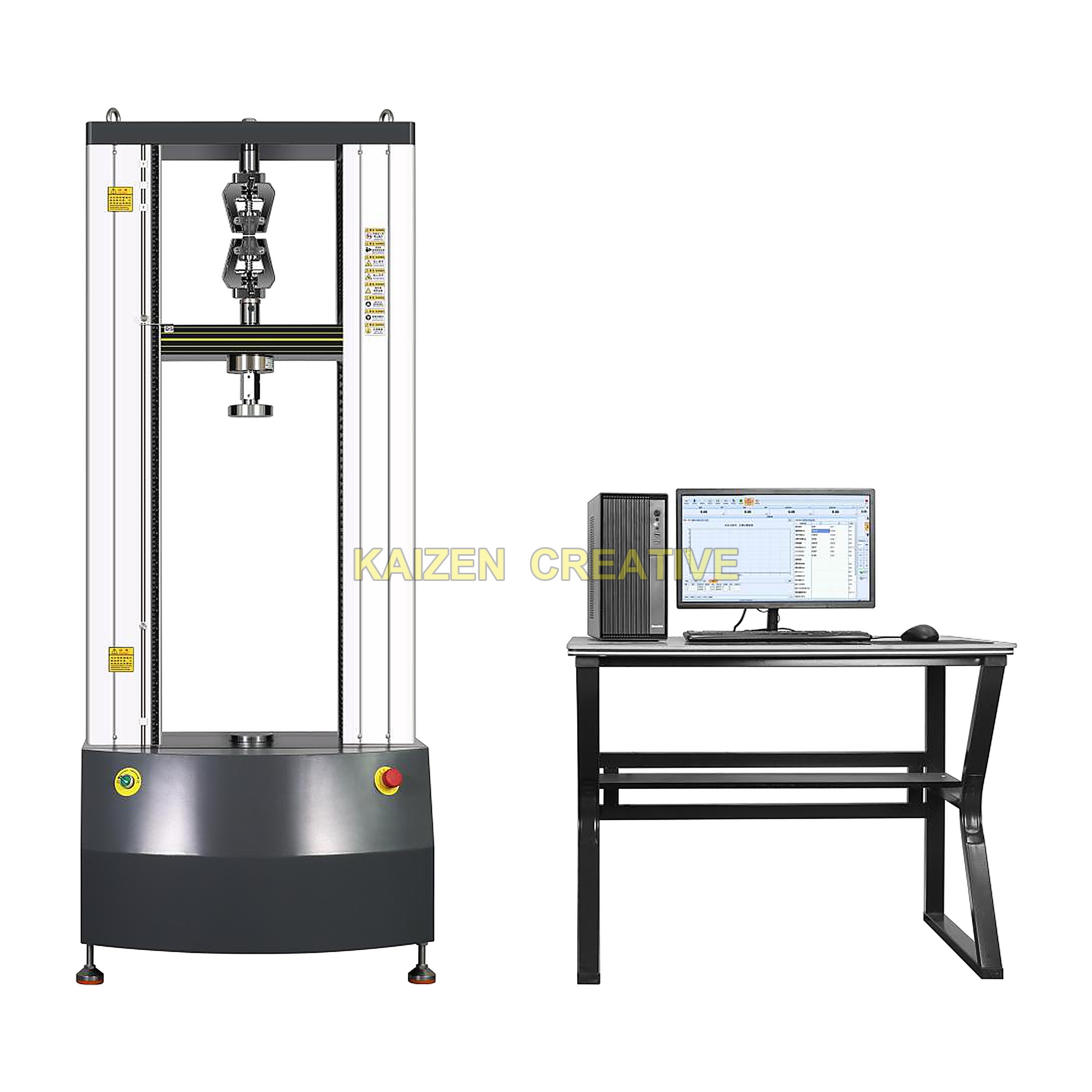

Độ bền bỉ và độ chính xác cơ học của thiết bị được xây dựng trên nền tảng kết cấu khung cổng đôi (Double-arm Portal Structure) tiêu chuẩn công nghiệp nặng:
- Khung cổng đôi 4 cột dẫn hướng & 2 trục vít me: Thân máy chính bao gồm bệ đế đúc vững chắc, dầm ngang trên, dầm ngang động ở giữa và dầm dưới được chế tạo từ thép hợp kim cường độ cao, liên kết qua 4 trụ dẫn hướng mạ crom cứng và 2 trục vít me chịu tải đối xứng.
- Cặp trục vít me bi quy cách 3210 chính xác cao không khe hở: Sử dụng hai trục vít me bi đường kính 32 mm, bước vít 10 mm được dự ứng lực triệt tiêu hoàn toàn khe hở cơ khí (Gap-free ball screws), đảm bảo dầm ngang di chuyển tịnh tiến song song tuyệt đối dưới tải trọng lên tới 50 kN.
- Độ đồng trục xuất sắc (<8%): Gia công đồng bộ trên trung tâm CNC chính xác cao giúp độ lệch đồng trục của trục truyền lực nhỏ hơn 8%, loại bỏ hoàn toàn lực cắt ngang và mô-men uốn phụ tác dụng lên phôi mẫu.
- Không gian thử nghiệm rộng rãi: Chiều rộng vùng thử nghiệm hiệu dụng đạt 400 mm cùng hành trình kéo/nén có ngàm đạt 710 mm (không ngàm lên tới 990 – 1000 mm), dễ dàng lắp đặt thêm buồng nhiệt độ cao/thấp hoặc thước đo biến dạng lớn.
4. Hệ truyền động động cơ AC Servo & Hệ thống đo lường Cấp chính xác 0.5 với độ phân giải lực 1/500.000
Trái tim điều khiển và đo lường của thiết bị hội tụ những công nghệ điện tử tiên tiến nhất hiện nay:
- Hệ truyền động động cơ AC Servo kết hợp đai răng đồng bộ: Động cơ AC Servo công suất 0.75 kW phối hợp cùng hộp giảm tốc và cơ cấu đai răng đồng bộ dẫn động cặp trục vít me bi, cho phép điều chỉnh tốc độ dịch chuyển cực rộng từ 0.001 đến 500 mm/phút với sai số tốc độ trong phạm vi ±1%.
- Cấp chính xác máy đạt Cấp 0.5 (Grade 0.5): Cảm biến tải trọng thương hiệu cao cấp mang lại dải đo lực liên tục từ 0.4% đến 100% FS (Full Scale) mà không cần chia thang đo, với sai số tương đối của giá trị lực chỉ thị nằm trong phạm vi ±0.5%.
- Độ phân giải lực 1/500.000 toàn dải: Bộ chuyển đổi tín hiệu A/D tốc độ cao giữ nguyên độ phân giải 1/500.000 trên toàn bộ thang đo với tần số thu thập dữ liệu đạt 50 Hz/giây, bắt trọn vẹn điểm gãy giòn hoặc điểm chảy dẻo tức thời theo chuẩn Werka universal testing standards.
5. Hệ thống đo biến dạng lớn 10 – 800 mm (độ phân giải 0.008 mm) & Độ phân giải dịch chuyển siêu vi mô 0.04 μm
Khả năng đo lường biến dạng và dịch chuyển của máy đáp ứng cả vật liệu siêu cứng có độ biến dạng nhỏ lẫn vật liệu siêu dẻo:
- Độ phân giải dịch chuyển dầm ngang đạt 0.04 μm (40 nanomet): Cho phép kiểm soát và ghi nhận những chuyển vị vi mô cực nhỏ trong các bài thử nghiệm nén vật liệu cứng, gốm kỹ thuật, luyện kim bột hoặc đo mô-đun đàn hồi.
- Hệ thống đo biến dạng lớn (Large Deformation) dải 10 – 800 mm: Chuyên dụng cho mẫu cao su, nhựa dẻo và màng polymer có độ giãn dài lớn, với độ phân giải cao đạt 0.008 mm và sai số chỉ thị biến dạng nằm trong ±0.5%.
- Hỗ trợ kết nối thước đo biến dạng điện tử (Extensometer): Tương thích hoàn hảo với thước đo biến dạng dọc trục (Axial Electronic Extensometer) để xác định chính xác giới hạn chảy quy ước $R_{p0.2}$ và mô-đun đàn hồi Young ($E$) của kim loại.
6. Hệ thống điều khiển kỹ thuật số vòng kín đa chế độ (Lực / Biến dạng / Dịch chuyển) & Phần mềm phân tích trên máy tính
Thiết bị được trang bị hệ thống điều khiển và đo lường kỹ thuật số hoàn toàn, hỗ trợ cả chế độ mở và chế độ vòng kín (Closed-loop Control):
- Kiểm soát tốc độ biến dạng và tốc độ lực (0.005 – 5% FS/s): Cho phép thiết lập bài thử tăng lực đều hoặc tăng biến dạng đều theo giây. Khi tốc độ <0.05% FS/s, độ chính xác đạt ±1%; khi tốc độ ≥0.05% FS/s, độ chính xác đạt tới ±0.5% giá trị cài đặt.
- Thực hiện các bài thử chuyên sâu: Hỗ trợ thử nghiệm ứng suất tại độ giãn dài không đổi (Constant Elongation Stress), độ giãn dài tại ứng suất không đổi (Constant Stress Elongation), giữ tải theo thời gian (Load Holding) và thử nghiệm mỏi chu kỳ thấp.
- Phần mềm thử nghiệm chuyên nghiệp trên máy tính & Hộp điều khiển cầm tay: Phần mềm tự động vẽ đa đồ thị, phóng to vùng điểm chảy, so sánh chồng phổ nhiều mẫu thử và xuất báo cáo trực tiếp ra Word, Excel hoặc in qua máy in màu HP A4 đi kèm. Hộp điều khiển di động thông minh (Smart Manual Control Box) hỗ trợ điều chỉnh tốc độ nhanh/chậm tự động khi gá mẫu.
7. 6 cấu hình tải trọng từ 1kN đến 50kN (5 Tấn) & Không gian thử nghiệm kép Kéo trên – Nén dưới
Dòng máy khung đôi này cung cấp 6 mức tải trọng tối đa linh hoạt trên cùng nền tảng kết cấu không gian thử nghiệm kép (Kéo không gian trên – Nén không gian dưới / Pull up, press down):
- Cấp lực 1000N (1 kN), 2000N (2 kN) & 5000N (5 kN): Kích thước thân máy 750 × 490 × 1784 mm, hành trình không ngàm 1000 mm, trọng lượng 290 kg – lý tưởng cho nhựa, cao su, vật liệu mới, năng lượng mới, màng composite và dây cáp.
- Cấp lực 10 kN (1 Tấn) & 20 kN (2 Tấn): Kích thước thân máy 750 × 490 × 1784 mm, hành trình không ngàm 990 mm, trọng lượng 290 kg – tối ưu cho hợp kim nhôm, đồng, ống nhựa công nghiệp, gỗ kỹ thuật, dệt công nghiệp và linh kiện cơ khí.
- Cấp lực 50 kN (5 Tấn): Kích thước thân máy mở rộng 750 × 520 × 1830 mm, hành trình không ngàm 990 mm, trọng lượng đầm chắc 350 kg – chuyên dụng cho thử kéo thép tấm, bu-lông, chi tiết ô tô, luyện kim bột và vật liệu xây dựng.
8. Bảng thông số kỹ thuật chi tiết của máy đo lực kéo nén vạn năng điện tử 2 ngàm khung đôi (1kN – 50kN)
Dưới đây là bảng tổng hợp đầy đủ các thông số kỹ thuật của hệ thống theo tài liệu kỹ thuật xuất xưởng:
| Danh Mục Thông Số (Parameter Item) | Dữ Liệu Kỹ Thuật Chi Tiết (Technical Specifications) | Ý Nghĩa Kỹ Thuật & Lợi Ích Vận Hành |
|---|---|---|
| Cấu trúc thiết bị | Máy đo lực kéo nén vạn năng điện tử 2 ngàm khung cổng đôi điều khiển máy tính | Khung 4 cột dẫn hướng + 2 trục vít me bi, độ đồng trục <8% |
| Các cấp lực thử tối đa tùy chọn | 1000N (1kN), 2000N (2kN), 5000N (5kN), 10kN, 20kN, 50kN (6 cấp tải) | Đáp ứng từ vật liệu phi kim đến kim loại và composite chịu lực cao |
| Cấp chính xác của máy thử | Cấp 0.5 (Level 0.5 / Grade 0.5) | Chuẩn chính xác cao nhất cho phòng Lab kiểm định và R&D |
| Dải đo lực thử nghiệm | 0.4% — 100% FS (Full Scale / Toàn thang đo) | Đo liên tục toàn dải không cần chuyển thang đo |
| Sai số tương đối của giá trị lực | Trong phạm vi ±0.5% giá trị hiển thị | Độ tin cậy tuyệt đối theo chuẩn ISO 7500-1 & ASTM E4 |
| Độ phân giải lực thử | 1/500.000 (Không phân bậc, giữ nguyên độ phân giải toàn dải) | Ghi nhận chính xác từng biến thiên lực nhỏ nhất |
| Dải đo biến dạng lớn | 10 — 800 mm (Độ phân giải cao 0.008 mm, sai số ±0.5%) | Đo chính xác độ giãn dài thực của cao su và nhựa dẻo |
| Độ phân giải dịch chuyển | 0.04 μm (40 nanomet) | Kiểm soát chuyển vị dầm ngang siêu vi mô |
| Tốc độ thu thập dữ liệu | 50 Hz/giây | Vẽ đường cong cơ tính mượt mà, bắt chuẩn điểm đứt |
| Dải điều chỉnh tốc độ dịch chuyển | 0.001 — 500 mm/phút (Sai số trong phạm vi ±1%) | Đáp ứng cả thử nghiệm từ biến siêu chậm đến kéo tốc độ cao |
| Dải điều chỉnh tốc độ lực & biến dạng | 0.005 — 5% FS/s (Sai số ±1% khi <0.05% FS/s; ±0.5% khi ≥0.05% FS/s) | Kiểm soát gia tải vòng kín chuẩn xác cho kim loại |
| Hành trình kéo / nén hiệu dụng (Có ngàm) | 710 mm (Có thể tùy chỉnh mở rộng theo yêu cầu) | Không gian thử nghiệm kéo trên – nén dưới rộng rãi |
| Hành trình không bao gồm ngàm kẹp | 1000 mm (Cấp 1kN – 5kN) / 990 mm (Cấp 10kN – 50kN) | Thuận lợi khi lắp đặt thêm buồng nhiệt hoặc bộ gá đặc biệt |
| Chiều rộng thử nghiệm hiệu dụng (W) | 400 mm | Dung nạp dễ dàng các mẫu có kích thước ngang lớn |
| Đường kính bàn nén & Quy cách vít me | Bàn nén φ100 mm | Trục vít me bi quy cách 3210 | Truyền tải khỏe, chống uốn dọc trục dưới tải nặng |
| Kích thước & Trọng lượng thân máy | 750×490×1784 mm (~290 kg cho 1–20kN) | 750×520×1830 mm (~350 kg cho 50kN) | Thân máy dạng đứng đầm chắc, triệt tiêu rung động |
| Nguồn điện & Công suất | AC 220V, 50Hz, Công suất 0.75 kW | Vận hành tiết kiệm năng lượng, độ ồn thấp |
9. Danh mục cấu hình tiêu chuẩn (Kèm máy tính, máy in màu A4) và phụ kiện ngàm kẹp
Hệ thống được bàn giao trọn bộ đồng bộ bao gồm cả trạm máy tính điều khiển và máy in báo cáo:
| STT | Tên Hạng Mục Cấu Hình Tiêu Chuẩn | Quy Cách Kỹ Thuật Chi Tiết | Số Lượng |
|---|---|---|---|
| 1 | Thân máy chính cấu trúc khung cổng đôi | Kết cấu 4 trụ dẫn hướng + 2 trục vít me bi không khe hở quy cách 3210 | 01 Bộ |
| 2 | Hệ thống động cơ Servo & Điều tốc Servo | Động cơ AC Servo + Bộ điều khiển tốc độ Servo chính xác cao | 01 Bộ |
| 3 | Hộp giảm tốc độ chính xác cao | Truyền động êm ái kết hợp đai răng đồng bộ | 01 Bộ |
| 4 | Cảm biến tải trọng (Load Cell) thương hiệu | Cấp chính xác 0.5 (Tùy chọn dải lực 1kN – 50kN theo đơn hàng) | 01 Chiếc |
| 5 | Hệ thống đo lường & điều khiển kỹ thuật số | Đo tải trọng, dịch chuyển, biến dạng; hỗ trợ vòng kín giữ tải | 01 Bộ |
| 6 | Hộp điều khiển di động thông minh | Điều khiển tự động tốc độ nhanh/chậm khi gá mẫu bằng tay | 01 Chiếc |
| 7 | Bộ máy tính thương mại & Phần mềm thử nghiệm | Máy tính đồng bộ cài sẵn phần mềm phân tích đa tiêu chuẩn | 01 Bộ |
| 8 | Máy in báo cáo chuyên dụng | Máy in phun màu HP khổ A4 xuất biểu đồ và biên bản kiểm định | 01 Chiếc |
| 9 | Bộ ngàm kẹp kéo hình nêm tiêu chuẩn | 1 bộ má kẹp phẳng (0–7, 7–14, 14–21 mm) & 1 bộ má kẹp chữ V (φ4–9, φ9–14, φ14–20, φ20–26 mm) | 01 Bộ |
| 10 | Bộ gá nén tiêu chuẩn | Đĩa nén đường kính φ100 mm | 01 Bộ |
| 11 | Hồ sơ kỹ thuật & Chứng chỉ xuất xưởng | Phiếu đóng gói, chứng nhận chất lượng, hướng dẫn vận hành máy & phần mềm | 01 Bộ |
10. Ứng dụng thực tế trong kiểm định kim loại, vật liệu composite, dây cáp điện, cao su nhựa, ô tô và hàng không
Nhờ dải lực rộng 1kN – 50kN và cấp chính xác 0.5, thiết bị là công cụ kiểm định chủ lực trong nhiều ngành công nghiệp mũi nhọn:
- Cơ khí chế tạo, Luyện kim bột & Sản xuất Ô tô: Thử kéo thanh thép, tấm kim loại, hợp kim nhôm đúc, đồng thau, bu-lông ốc vít, lò xo treo, chi tiết thiêu kết luyện kim bột để xác định giới hạn chảy, giới hạn bền kéo và độ giãn dài theo chuẩn ISO 6892-1 / ASTM E8.
- Vật liệu mới, Composite & Hàng không vũ trụ: Kiểm tra độ bền kéo, độ bền nén, độ bền uốn 3 điểm và độ bền cắt liên lớp (Interlaminar Shear Strength) của nhựa gia cường sợi carbon (CFRP), sợi thủy tinh (GFRP) và vật liệu tổ ong.
- Dây cáp điện lực & Viễn thông: Thử lực kéo đứt ruột dẫn đồng/nhôm bện nhiều sợi, cáp quang chịu lực và lớp vỏ cách điện polymer.
- Nhựa công nghiệp, Cao su kỹ thuật & Vật liệu xây dựng: Đo cơ tính ống nhựa HDPE/uPVC, tấm địa kỹ thuật Geotextile, gối cầu cao su, keo kết cấu xây dựng và vật liệu cách nhiệt.
- Viện nghiên cứu, Trường đại học & Cơ quan giám định thương mại: Phục vụ giảng dạy cơ học vật liệu, nghiên cứu hợp kim/polymer mới và kiểm định trọng tài chất lượng hàng hóa.
11. Hướng dẫn quy trình 5 bước thử nghiệm cơ tính tự động hóa trên phần mềm máy tính đạt chuẩn ASTM, ISO, DIN, JIS
Quy trình vận hành thử nghiệm trên hệ thống điều khiển máy tính diễn ra chuẩn xác và an toàn qua 5 bước:
- Bước 1: Chọn phương pháp tiêu chuẩn và nhập thông số mẫu trên phần mềm: Mở phần mềm trên máy tính, chọn tiêu chuẩn thử nghiệm (GB, ISO, DIN, ASTM hoặc JIS), nhập kích thước mẫu thử (đường kính mẫu tròn hoặc chiều dày × chiều rộng mẫu phẳng) và chiều dài cử đo ban đầu ($L_0$).
- Bước 2: Gá đặt mẫu thử bằng hộp điều khiển cầm tay thông minh: Sử dụng hộp điều khiển di động để di chuyển dầm ngang đến vị trí kẹp mẫu. Đưa mẫu vào ngàm kẹp hình nêm (dùng má phẳng cho mẫu dẹt hoặc má chữ V cho mẫu trụ tròn) và lắp thước đo biến dạng (nếu cần).
- Bước 3: Thiết lập chế độ điều khiển và xóa điểm Không (Zero): Cài đặt tốc độ dịch chuyển (hoặc tốc độ tăng ứng suất %FS/s) trên phần mềm, sau đó nhấn nút Zero All để đưa giá trị lực, biến dạng và dịch chuyển về 0.
- Bước 4: Thực thi bài thử tự động và giám sát đồ thị: Nhấp chuột chọn Start Test. Động cơ AC Servo điều khiển gia tải mượt mà, phần mềm vẽ trực tiếp đường cong Ứng suất – Biến dạng (Stress – Strain) với tần số 50 Hz/giây cho đến khi mẫu đứt. Máy tự động dừng ngay khi phát hiện mẫu gãy.
- Bước 5: Phân tích tự động và in biên bản kiểm định màu A4: Phần mềm tự động tính toán $F_{max}, R_m, R_{eH}, R_{p0.2}, E$, độ giãn dài (%) và lưu vào cơ sở dữ liệu. Nhấn lệnh In để xuất báo cáo kèm biểu đồ ra máy in phun màu HP A4.
12. So sánh hiệu quả kỹ thuật: Máy đo lực kéo 2 ngàm AC Servo Cấp 0.5 vs Máy đo lực kéo thông thường Cấp 1
Bảng so sánh dưới đây làm rõ sự khác biệt đẳng cấp giữa hệ thống khung đôi AC Servo Cấp 0.5 và các dòng máy cấp 1 thông thường:
| Tiêu Chí Kỹ Thuật | Máy Đo Lực Kéo Thông Thường (Cấp 1) | Máy Đo Lực Kéo 2 Ngàm Khung Đôi AC Servo (Cấp 0.5) |
|---|---|---|
| Cấp chính xác & Sai số lực | Cấp 1 (Sai số ±1.0%) | Cấp 0.5 cao cấp (Sai số chỉ ±0.5% từ 0.4% – 100% FS) |
| Độ phân giải lực thử | 1/100.000 — 1/250.000 | Siêu cao 1/500.000 giữ nguyên trên toàn thang đo |
| Độ phân giải dịch chuyển | 1 μm — 5 μm | Siêu vi mô 0.04 μm (40 nanomet) |
| Dải tốc độ dịch chuyển | 1 — 500 mm/phút | Siêu rộng 0.001 — 500 mm/phút nhờ động cơ AC Servo |
| Kết cấu dẫn hướng cơ khí | 2 cột dẫn hướng, dễ rung khi tải cao | Khung cổng đôi 4 cột dẫn hướng + 2 vít me bi 3210, độ đồng trục <8% |
| Chế độ điều khiển vòng kín | Chỉ điều khiển tốc độ hành trình mở | Điều khiển vòng kín đa kênh: Lực, Biến dạng, Dịch chuyển & Giữ tải |
13. Nhận định chuyên gia thử nghiệm vật liệu và phản hồi thực tế từ các viện nghiên cứu & nhà máy
Giám đốc Kỹ thuật tại một trung tâm kiểm định vật liệu kim loại và nhựa kỹ thuật tại TP. Hồ Chí Minh đánh giá: “Khi thử nghiệm kéo mẫu hợp kim nhôm định hình và nhựa kỹ thuật PA66 gia cường sợi thủy tinh ở mức tải 20kN – 50kN, yêu cầu quan trọng nhất là độ đồng trục của khung máy và khả năng xác định mô-đun đàn hồi. Hệ thống máy đo lực kéo nén vạn năng điện tử 2 ngàm khung đôi điều khiển máy tính Cấp 0.5 với kết cấu 4 cột dẫn hướng, cặp vít me bi 3210 không khe hở và độ phân giải 1/500.000 cho đường cong Ứng suất – Biến dạng cực kỳ sắc nét. Phần mềm tự động xuất biên bản kiểm định ra máy in màu HP A4 đi kèm giúp phòng Lab tiết kiệm hàng giờ xử lý số liệu mỗi ngày.”
14. Câu hỏi thường gặp (FAQ) về máy đo lực kéo nén vạn năng điện tử 2 ngàm khung đôi (1kN – 50kN)
1. Bộ ngàm kẹp hình nêm đi kèm máy kẹp được cả mẫu dẹt (tấm phẳng) và mẫu trụ tròn không?
Trả lời: Hoàn toàn kẹp được cả hai loại. Thiết bị được trang bị tiêu chuẩn bộ ngàm kẹp kéo hình nêm kèm theo đầy đủ 1 bộ má kẹp phẳng (kẹp mẫu dày 0–7 mm, 7–14 mm, 14–21 mm) và 1 bộ má kẹp chữ V (kẹp mẫu tròn đường kính φ4–9 mm, φ9–14 mm, φ14–20 mm, φ20–26 mm), cùng bộ đĩa nén đường kính φ100 mm.
2. Tôi có thể lắp thêm nhiều cảm biến lực (Load Cell) trên cùng một máy để đo cả mẫu lực nhỏ và mẫu lực lớn không?
Trả lời: Có. Hệ thống điều khiển kỹ thuật số cho phép mở rộng lắp thêm cảm biến lực phụ (ví dụ: thân máy chính 50kN lắp thêm một cảm biến lực 1kN hoặc 500N). Nhờ đó một máy có thể vừa kéo thép chịu lực lớn, vừa kiểm tra chính xác màng mỏng hoặc dây mảnh ở dải lực nhỏ.
3. Máy có thể nâng cấp lắp thêm buồng nhiệt độ cao/thấp để thử cơ tính vật liệu trong môi trường khắc nghiệt không?
Trả lời: Hoàn toàn tương thích. Với chiều rộng vùng thử 400 mm và hành trình không ngàm tới 990 – 1000 mm (hoặc tùy chỉnh mở rộng chiều cao/chiều rộng khung máy theo yêu cầu), thiết bị dễ dàng tích hợp buồng thử nghiệm nhiệt độ cao/thấp ở khoang dưới để đánh giá cơ tính vật liệu theo nhiệt độ.
4. Trọn bộ thiết bị bàn giao đã bao gồm máy tính điều khiển và máy in chưa?
Trả lời: Đã bao gồm đầy đủ. Cấu hình tiêu chuẩn xuất xưởng của hệ thống đi kèm trọn bộ 01 máy tính thương mại cài đặt sẵn phần mềm thử nghiệm bản quyền, 01 máy in phun màu HP khổ A4, hộp điều khiển cầm tay thông minh và bộ ngàm kẹp kéo/nén tiêu chuẩn.
