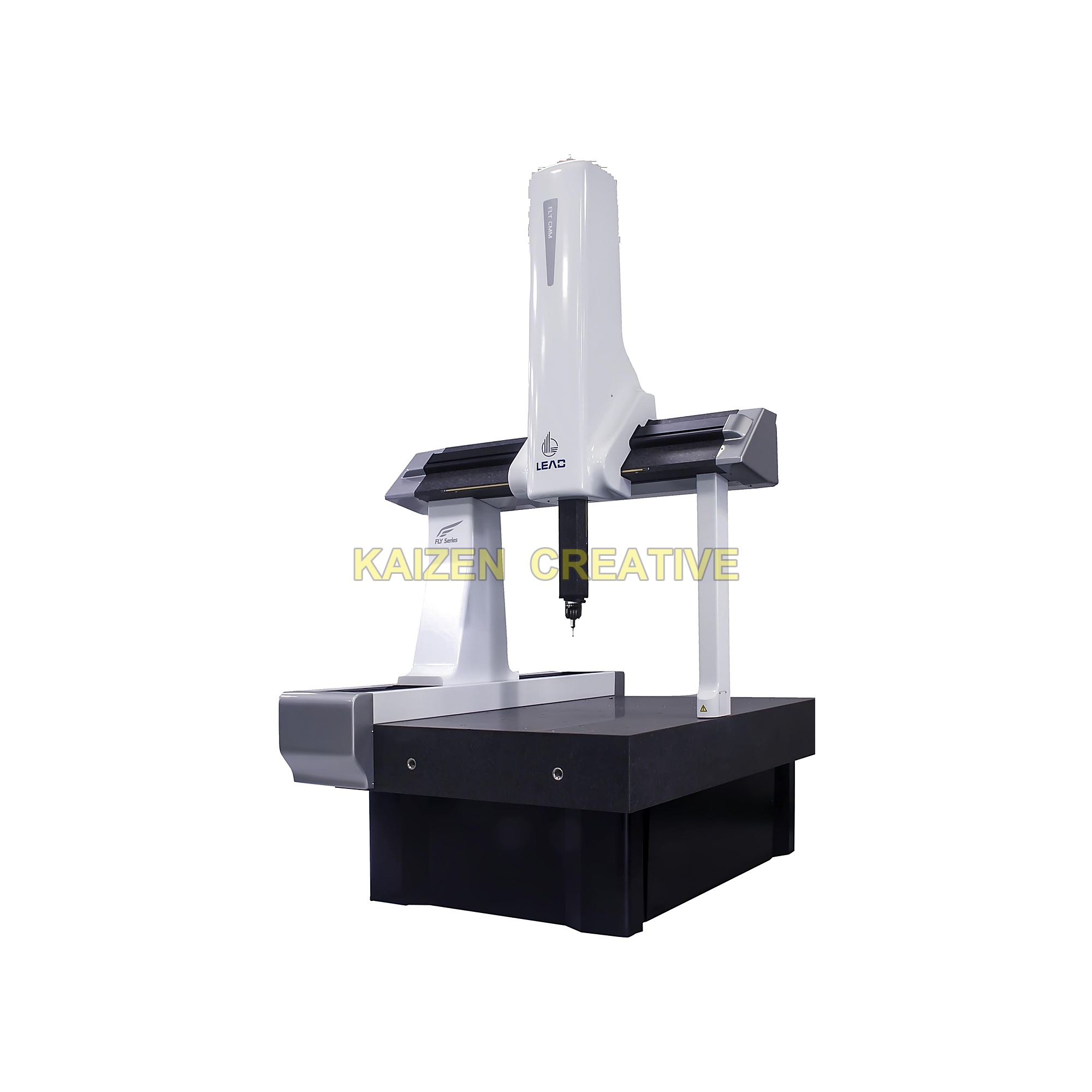

Máy Đo Tọa Độ 3D CMM Kiểu Cầu Di Động LEAD FLY Series (Model FLY 654 / FLY 866 / FLY 1086 / FLY 1286 / FLY 1586)

1. Tổng quan đột phá: Vì sao máy đo tọa độ 3D CMM LEAD FLY Series là chuẩn mực máy đo kiểu cầu di động hiện đại?

Trong kỷ nguyên sản xuất cơ khí chính xác, chế tạo khuôn mẫu, linh kiện ô tô và thiết bị hàng không, việc kiểm soát chặt chẽ kích thước không gian 3 chiều (3D) cùng dung sai hình học và vị trí (GD&T) ở cấp độ micromet (μm) là yếu tố sống còn quyết định chất lượng thành phẩm. Máy đo tọa độ 3D CMM LEAD FLY Series (Models: FLY 654, FLY 866, FLY 1086, FLY 1286, FLY 1586) là dòng máy đo kiểu cầu di động tự động CNC (Moving Bridge CMM) thế hệ mới của thương hiệu LEAD Metrology (hợp tác công nghệ Trung – Anh, đạt chứng nhận ISO 9001:2015, CE Châu Âu, PTB CHLB Đức và tiêu chuẩn giao thức I++ DME).

Được phát triển dựa trên phương pháp thiết kế phần tử hữu hạn tiên tiến, CMM LEAD FLY Series sở hữu kết cấu cơ khí gọn nhẹ, mô-men quán tính thấp, dẫn động tách biệt rung động kết hợp bàn đá Granite tự nhiên nguyên khối. Nhờ tích hợp xi-lanh cân bằng trọng lực ma sát thấp Festo (CHLB Đức), xích dẫn cáp chống ồn igus (CHLB Đức), động cơ servo Sanyo Denki (Nhật Bản) và hệ thống đầu dò Renishaw (Vương Quốc Anh), dòng máy FLY đạt độ chính xác thể tích vượt trội MPEe từ 1.5 + L/330 μm.

Thiết bị mang lại tốc độ vận hành nhanh, độ lặp lại ổn định lâu dài và khả năng tương thích toàn diện với hệ sinh thái thiết bị đo lường phòng Lab QA/QC hiện đại.

2. Phân tích thực trạng: 4 thách thức lớn trong kiểm soát dung sai hình học GD&T và kích thước 3D tại xưởng cơ khí chính xác

Các nhà máy gia công cơ khí CNC và chế tạo khuôn mẫu khi sử dụng dụng cụ đo cầm tay hoặc các thiết bị đo 2D/CMM thế hệ cũ thường đối mặt với 4 rào cản lớn:

• Rung động từ động cơ truyền trực tiếp vào khung cầu đo: Ở các máy CMM thiết kế truyền thống, động cơ gắn trực tiếp trên kết cấu dẫn hướng mà không có cơ cấu cách ly rung động, khiến phép đo ở tốc độ cao xuất hiện sai số vi mô.
• Ma sát và hiện tượng xoay nhẹ trên trục Z khi vươn sâu: Khi trục Z di chuyển xuống sâu để đo các hốc khuôn hoặc lòng chi tiết hộp số, thiết kế đệm khí thông thường dễ bị mô-men xoắn làm lệch góc đầu dò.
• Biến dạng nhiệt và sai số tích lũy trên bàn gá: Bàn máy ghép nhiều tấm hoặc vật liệu kim loại có hệ số giãn nở nhiệt cao làm sai lệch gốc tọa độ chuẩn khi nhiệt độ phòng Lab dao động.
• Khó khăn khi lập trình đo các bề mặt cong 3D phức tạp: Phần mềm đời cũ thiếu khả năng nhập trực tiếp mô hình CAD 3D (IGES/STEP) và không hỗ trợ nội suy đường chạy xoắn ốc/cầu (Spiral & Spheroidal Path), gây tốn thời gian lập trình.

Dòng máy đo tọa độ 3D CMM LEAD FLY Series giải quyết triệt để cả 4 thách thức trên nhờ thiết kế tách biệt rung động động cơ, công nghệ chống xoay đệm khí trục Z và nền tảng phần mềm chuẩn DMIS 5.0.

3. Kết cấu cầu di động (Moving Bridge) tối ưu trọng tâm & Bàn đá Granite nguyên khối chống rung độc lập

Điểm cốt lõi tạo nên độ cứng vững và độ chính xác micromet của CMM LEAD FLY Series nằm ở cấu trúc cơ khí tinh hoa:

• Kết cấu cầu di động (Moving Bridge) thế hệ mới: Ứng dụng phương pháp thiết kế tối ưu hóa kết cấu hiện đại, tạo ra khung cầu gọn chắc, trọng lượng nhẹ với mô-men quán tính cực thấp, giúp máy tăng/giảm tốc mượt mà và ổn định.
• Bàn làm việc đá Granite tự nhiên nguyên khối (Integral Granite Workbench): Đá Granite đen chất lượng cao có cùng hệ số giãn nở nhiệt với thanh dẫn hướng các trục, mang lại khả năng chịu tải lớn (từ 500 kg đến 1000 kg), chống mài mòn, không nhiễm từ và tạo không gian gá đặt phôi cực kỳ rộng rãi.
• Thiết kế dẫn động cách ly rung động (Vibration-Isolated Drive): Động cơ truyền động được bố trí tách biệt kết hợp các cụm giảm chấn chuyên dụng, loại bỏ hoàn toàn ảnh hưởng của rung động động cơ lên kết cấu đo ngay cả khi máy di chuyển ở tốc độ cao.

4. Hệ truyền động dây đai đồng bộ 3 trục, đệm khí chống xoay trục Z & Xi-lanh cân bằng khí nén Festo CHLB Đức

Mọi chuyển động trên 3 trục X, Y, Z của máy đo CMM LEAD FLY Series đều đạt độ êm ái và chính xác tuyệt đối:

• Truyền động dây đai đồng bộ hiệu suất cao trên cả 3 trục: Đảm bảo tỷ số truyền chính xác, không có độ rơ ngược, giảm thiểu tiếng ồn và duy trì tốc độ định vị nhanh chóng.
• Công nghệ đệm khí chống xoay trục Z (Z-Axis Anti-Rotation Air Floatation): Giữ cho trục Z luôn di chuyển thẳng đứng tuyệt đối mà không phát sinh chuyển vị góc xoay, kết hợp vật liệu có đặc tính truyền nhiệt đồng nhất giúp duy trì độ ổn định nhiệt hoàn hảo.
• Xi-lanh cân bằng trọng lực ma sát thấp Festo (CHLB Đức): Trục Z được trang bị xi-lanh khí nén cân bằng trọng lực ma sát cực thấp nhập khẩu từ thương hiệu Festo – Đức, giúp cân bằng hoàn hảo trọng lượng cụm trục Z và đầu đo, nâng cao độ nhạy khi chạm điểm.
• Hệ thống lò xo phi tuyến tính (Non-linear Spring System): Giảm thiểu tối đa tác động của những biến đổi vi mô trên thanh dẫn hướng lên độ chính xác của máy, đáp ứng tiêu chuẩn kỹ thuật tương đương Werka coordinate measuring machines.

5. Hệ sinh thái đầu dò Renishaw Vương Quốc Anh, bộ điều khiển CNC NOVA 32/64-bit & Phần mềm Rational DMIS / Visual DMIS

CMM LEAD FLY Series sở hữu cấu hình điện tử – điều khiển – phần mềm đẳng cấp quốc tế:

• Hệ thống đầu đo Renishaw (UK) đa dạng: Tương thích hoàn toàn với các đầu dò chạm điểm và đầu quét liên tục chính hãng Renishaw như MH20i, RTP20, MH8, PH10T / PH10M / PH10MQ (720 vị trí xoay, bước góc 7.5°), PH20 (đầu đo 5 trục chạm nhanh gấp 3 lần) và đầu quét liên tục SP25M / SP80.
• Bộ điều khiển CNC NOVA (32-bit / 64-bit): Hệ thống điều khiển servo kỹ thuật số hoàn toàn, hỗ trợ điều khiển vòng kín vị trí và tốc độ, tích hợp thuật toán nội suy đường chạy xoắn ốc và mặt cầu (Spiral & Spheroidal Path), tự động nhận diện đầu đo, bù nhiệt độ tự động và chẩn đoán lỗi từ xa.
• Phần mềm đo lường Visual DMIS & Rational DMIS (Chuẩn PTB Đức & DMIS 5.0): Giao diện đồ họa kéo-thả trực quan, nhập trực tiếp file CAD 3D (IGES, STEP), tự động sinh đường chạy đầu đo chống va chạm, đánh giá đầy đủ dung sai GD&T, kèm các mô-đun chuyên dụng đo bánh răng (Gear), cánh tuabin (Blade), ống dẫn (Pipe), trục vít (Worm), cam và phân tích thống kê SPC, xuất báo cáo sang Excel, Word, PDF, HTML.

6. Phân tích chi tiết 5 model dòng CMM LEAD FLY Series: FLY 654, FLY 866, FLY 1086, FLY 1286 và FLY 1586

Dòng CMM LEAD FLY Series bao gồm 5 model tiêu chuẩn với dải hành trình đo đa dạng, đáp ứng từ chi tiết cơ khí vừa và nhỏ đến khuôn mẫu kích thước lớn:

• Model FLY 654: Phạm vi đo X×Y×Z đạt 500 × 600 × 400 mm, tải trọng bàn máy 500 kg, trọng lượng máy 900 kg, sai số MPEe chỉ 1.5 + L/330 ~ 2.3 + L/250 μm — lựa chọn lý tưởng cho phòng QC linh kiện điện tử, đồng hồ, van thủy lực và chi tiết tiện phay CNC nhỏ.
• Model FLY 866: Phạm vi đo X×Y×Z đạt 600 × 800 × 600 mm, tải trọng bàn máy 800 kg, trọng lượng máy 1300 kg, sai số MPEe 1.6 + L/330 ~ 2.6 + L/250 μm — cấu hình phổ biến nhất cho các nhà máy khuôn ép nhựa, khuôn dập và phụ tùng ô tô.
• Model FLY 1086: Phạm vi đo X×Y×Z đạt 800 × 1000 × 600 mm, tải trọng bàn máy 1000 kg, trọng lượng máy 1700 kg, sai số MPEe 1.7 + L/330 ~ 2.7 + L/250 μm — tối ưu cho lốc máy, vỏ hộp số và khuôn đúc áp lực cỡ trung.
• Model FLY 1286: Phạm vi đo X×Y×Z đạt 800 × 1200 × 600 mm, tải trọng bàn máy 1000 kg, trọng lượng máy 1900 kg, sai số MPEe 1.7 + L/330 ~ 2.7 + L/250 μm — mở rộng hành trình trục Y lên 1200 mm cho các chi tiết dạng thanh dài và đồ gá đa sản phẩm.
• Model FLY 1586: Phạm vi đo X×Y×Z đạt 800 × 1500 × 600 mm, tải trọng bàn máy 1000 kg, trọng lượng máy 2200 kg, sai số MPEe 1.7 + L/330 ~ 2.7 + L/250 μm — đáp ứng đo kiểm các chi tiết khung gầm, khuôn dập liên hoàn và cụm cơ khí dài tới 1.5 mét.

7. Hệ thống giám sát nguồn khí kỹ thuật số thông minh & Cơ chế lò xo phi tuyến tính bảo vệ an toàn đa lớp

Để đảm bảo tuổi thọ bền bỉ cho hệ thống đệm khí Granite và an toàn tuyệt đối trong suốt ca làm việc:

• Hệ thống giám sát nguồn khí kỹ thuật số (Digital Air Source Monitoring): Liên tục theo dõi áp suất nguồn khí cấp (0.6 ~ 0.8 MPa) theo thời gian thực. Khi áp suất khí sụt giảm bất thường, hệ thống lập tức phát cảnh báo và ngắt chuyển động để bảo vệ bề mặt đệm khí và bàn đá Granite.
• Cụm lọc khí chính xác SMC (Nhật Bản): Loại bỏ hoàn toàn hơi nước, hạt bụi và dầu lẫn trong khí nén trước khi đi vào ổ đệm khí.
• Bảo vệ chống va chạm phần cứng & phần mềm: Kết hợp công tắc giới hạn quang điện trên 3 trục, nút dừng khẩn cấp trên tay điều khiển Joystick và tính năng mô phỏng chống va chạm 3D trên phần mềm DMIS.

8. Bảng thông số kỹ thuật chi tiết của dòng máy đo 3D CMM LEAD FLY Series (Full 5 Models)

Dưới đây là bảng thông số kỹ thuật nguyên bản đầy đủ của cả 5 model thuộc dòng CMM LEAD FLY Series theo tiêu chuẩn ISO 10360-2:

9. Danh mục cấu hình linh kiện tiêu chuẩn quốc tế và tùy chọn nâng cấp đầu đo quét liên tục

• Thân máy chính LEAD FLY Series: Bàn đá Granite tự nhiên nguyên khối, thanh dẫn hướng Granite, hệ thống đệm khí bao quanh độ cứng cao và chân đế giảm chấn.
• Hệ thống truyền động & Khí nén: Xi-lanh cân bằng khí nén Festo (CHLB Đức), bộ lọc điều áp khí nén SMC (Nhật Bản), xích dẫn cáp chống ồn igus (CHLB Đức), động cơ DC Servo Sanyo Denki (Nhật Bản).
• Hệ thống đầu đo Renishaw (UK) tùy chọn theo yêu cầu: Đầu đo thủ công/bán tự động MCP, MH20i, RTP20, MH8; Đầu đo tự động xoay 2 trục PH10T / PH10M / PH10MQ; Đầu đo 5 trục tốc độ cao PH20; Đầu quét liên tục SP25M / SP80; Khay thay kim tự động MCR20 / FCR25 và quả cầu chuẩn Ceramic.
• Bộ điều khiển & Phần mềm: Tủ điều khiển CNC NOVA kèm hộp điều khiển cầm tay Joystick đa năng; Phần mềm đo lường Visual DMIS hoặc Rational DMIS bản quyền kèm bộ máy tính trạm đồ họa cao cấp.

10. Ứng dụng thực tế trong ngành khuôn mẫu chính xác, linh kiện ô tô – xe máy, điện tử bán dẫn và gia công CNC

• Ngành chế tạo khuôn mẫu (Mold & Die): Kiểm tra kích thước lòng khuôn, lõi khuôn, điện cực đồng EDM, độ đồng tâm chốt dẫn hướng và so sánh sai lệch bề mặt 3D trực tiếp với bản vẽ CAD.
• Ngành công nghiệp ô tô & xe máy: Đo kiểm chi tiết động cơ, nắp quy-lát, trục khuỷu, bánh răng hộp số, cụm phanh và các chi tiết nhôm đúc áp lực.
• Ngành điện tử, viễn thông & thiết bị y tế: Kiểm tra khung vỏ nhôm CNC, tản nhiệt trạm gốc 5G, khớp nhân tạo và dụng cụ phẫu thuật chính xác cao.
• Phòng Lab QA/QC gia công cơ khí chính xác: Kiểm tra hàng loạt chi tiết phay/tiện CNC 3 trục, 4 trục, 5 trục theo chương trình tự động CNC một chạm.

11. Hướng dẫn quy trình 5 bước vận hành và đo kiểm tự động CNC trên máy CMM LEAD FLY Series

1. Bước 1 – Kiểm tra nguồn khí nén & Khởi động hệ thống: Đảm bảo áp suất khí nén khô sạch đạt 0.6 ~ 0.8 MPa, bật tủ điều khiển NOVA và phần mềm DMIS để máy thực hiện quy trình lấy gốc tọa độ máy (Home).
2. Bước 2 – Hiệu chuẩn đầu đo (Probe Calibration): Lựa chọn góc xoay đầu dò Renishaw cần dùng và thực hiện chạm chuẩn tự động trên quả cầu Ceramic chuẩn để xác định đường kính hiệu dụng và tâm kim đo.
3. Bước 3 – Gá đặt phôi & Thiết lập hệ trục tọa độ chi tiết (Alignment): Cố định chi tiết lên bàn đá Granite, nhập mô hình CAD 3D (IGES/STEP) và thực hiện lấy chuẩn 3-2-1 hoặc Iterative Alignment.
4. Bước 4 – Lập trình đường đo & Chạy tự động CNC: Chọn các yếu tố hình học (mặt phẳng, đường tròn, trụ, côn, mặt cong tự do) trên mô hình CAD; máy tự động di chuyển đo điểm hoặc quét biên dạng liên tục.
5. Bước 5 – Đánh giá dung sai GD&T & Xuất báo cáo: Phần mềm tự động so sánh kết quả thực tế với dung sai thiết kế, hiển thị biểu đồ màu Trực quan (Đạt/Không đạt) và xuất báo cáo kiểm định PDF/Excel.

12. So sánh hiệu quả đầu tư: Máy đo 3D CMM LEAD FLY Series vs Các dòng máy CMM cầu di động thông thường

13. Nhận định chuyên gia đo lường học và phản hồi thực tế từ các phòng Lab QA/QC công nghiệp

Các trưởng phòng quản lý chất lượng (QA/QC Manager) tại các nhà máy FDI Nhật Bản, Hàn Quốc và Châu Âu đánh giá rất cao CMM LEAD FLY Series nhờ sự kết hợp hoàn hảo giữa kết cấu đá Granite nguyên khối siêu ổn định và dàn linh kiện tên tuổi hàng đầu thế giới (Renishaw UK, Festo Đức, igus Đức, SMC Nhật Bản, Sanyo Denki Nhật Bản). Đặc biệt, model FLY 866 và FLY 1086 giúp rút ngắn 65% thời gian nghiệm thu khuôn mẫu và giảm thiểu hoàn toàn tranh chấp dung sai với khách hàng quốc tế.

14. Câu hỏi thường gặp (FAQ) về máy đo tọa độ 3D CMM LEAD FLY Series

Câu 1: Nên chọn model nào trong 5 model FLY 654, FLY 866, FLY 1086, FLY 1286 và FLY 1586?
Tùy thuộc vào kích thước phôi lớn nhất của nhà máy: nếu phôi dưới 500 mm nên chọn FLY 654; nếu đo khuôn mẫu và phụ tùng cỡ trung từ 600 – 1000 mm nên chọn FLY 866 hoặc FLY 1086; nếu đo chi tiết dài từ 1.2 – 1.5 mét nên chọn FLY 1286 hoặc FLY 1586.

Câu 2: Máy CMM LEAD FLY Series có nâng cấp được đầu quét liên tục (Scanning) không?
Hoàn toàn được. Máy tương thích sẵn với củ đầu đo tự động Renishaw PH10M / PH10MQ gắn cảm biến quét liên tục SP25M hoặc đầu đo 5 trục PH20 để đo biên dạng bánh răng, cánh tuabin và bề mặt cong phức tạp.

Câu 3: Yêu cầu nguồn khí nén cho máy hoạt động là bao nhiêu?
Máy sử dụng nguồn khí nén sạch và khô với áp suất làm việc tiêu chuẩn từ 0.6 đến 0.8 MPa, được bảo vệ bởi cụm lọc khí SMC và bộ giám sát áp suất kỹ thuật số tự động.
