Kính Hiển Vi Đo Lường Video Tự Động Lấy Nét Màn Hình 21.5″ Werka 521-2013 (8X-206X / 2MP 60fps – Độ Chính Xác 0.003mm)

kính hiển vi đo lường Werka 521-2013 (Auto Focus Video Microscope) là trọn bộ giải pháp kiểm tra ngoại quan vi mô và đo lường kích thước hình học 2D không tiếp xúc đồng bộ cao cấp nhất hiện nay của tập đoàn Werka. Trong dây chuyền sản xuất lắp ráp linh kiện điện tử SMT, bo mạch viễn thông PCB, gia công vi cơ khí siêu chính xác và kiểm nghiệm y sinh học, việc kiểm tra kích thước chân chip, đo góc vát lưỡi cắt hay phát hiện khuyết tật hàn bằng kính hiển vi soi nổi 2 mắt truyền thống thường gây mỏi mắt dữ dội cho kỹ thuật viên, thao tác vặn nét thủ công làm chậm tiến độ giao hàng và sai số đo lường thủ công không đồng nhất.

Trọn bộ kính hiển vi đo lường Werka 521-2013 được trang bị sẵn màn hình chuyên dụng 21.5 inch Full HD, camera cảm biến tốc độ cao 60fps tự động lấy nét (Auto Focus), dải phóng đại điện tử siêu rộng từ 8X đến 206X cùng độ chính xác đo lường đạt từ 0.003mm đến 0.02mm (3 – 20 µm). Thiết bị vận hành hoàn toàn độc lập không cần máy tính PC, mang lại trải nghiệm quan sát trực quan, loại trừ 100% tình trạng mỏi mắt và tăng tốc độ kiểm soát chất lượng (IQC, PQC, OQC) lên gấp 4 lần.

1. Tổng quan kỹ thuật về trọn bộ kính hiển vi đo lường Werka 521-2013

Kiểm tra chất lượng bề mặt và đo đạc kích thước các linh kiện vi mô đòi hỏi một hệ thống quang học có độ ổn định cực cao, khả năng tái hiện màu sắc trung thực và tốc độ xử lý tức thời. kính hiển vi đo lường Werka 521-2013 được cấu thành từ hợp kim nhôm đúc nguyên khối với tổng trọng lượng 6.5 kg, tạo độ đầm chắc triệt tiêu mọi rung chấn vi mô từ môi trường nhà xưởng.

Hệ thống quang học của thiết bị sử dụng cụm vật kính Zoom quang học liên tục 0.7X đến 4.5X với tỷ lệ thu phóng Zoom ratio 6.5:1, kết hợp cùng đầu chuyển camera C-mount 0.5X. Cấu trúc này cho phép phóng đại hình ảnh trên màn hình chuyên dụng 21.5 inch từ 8 lần đến 206 lần (8X – 206X), giúp người dùng quan sát rõ ràng từ toàn cảnh phôi bo mạch lớn cho đến chi tiết từng vết xước trên mũi dao cắt có kích thước chỉ vài micromet.

Hình 1: Trọn bộ hệ thống kính hiển vi đo lường video Werka 521-2013 tích hợp màn hình 21.5 inch Full HD.

Trục Z của thân máy có hành trình điều chỉnh lên tới 100mm, kết hợp với các núm điều chỉnh chuyển động thô và tinh, cho phép kỹ thuật viên dễ dàng đặt các mẫu thử có kích thước lớn, đồ gá phôi dày hoặc các chi tiết cơ khí bậc thang mà không lo va chạm vào thấu kính quang học.

2. Bảng thông số kỹ thuật chi tiết của Werka 521-2013

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của kính hiển vi đo lường Werka 521-2013 được cung cấp chính thức từ hồ sơ kiểm định của Werka:

3. Bảng tra cứu trường nhìn thực tế (Field of View) và độ phóng đại 8X-206X

Khả năng kiểm tra linh hoạt của kính hiển vi đo lường Werka 521-2013 được thể hiện rõ qua bảng trường nhìn quang học thực tế (Actual effective field of view) tương ứng với từng mức độ phóng đại thấu kính:

Hình 2: Khả năng phóng đại chi tiết từ 0.7X đến 4.5X zoom liên tục của Werka 521-2013.

Nhờ dải trường nhìn từ 20.40mm xuống tới 2.84mm, người kiểm tra có thể dễ dàng chuyển đổi tức thì giữa việc soi tổng thể cụm bo mạch lớn và zoom sâu vào vi điểm hàn của một con trở dán 0201 siêu nhỏ chỉ bằng một thao tác xoay nhẹ vòng zoom.

4. Công nghệ Camera Auto Focus 60fps và phần mềm đo lường 2D nhúng

Trái tim của kính hiển vi đo lường Werka 521-2013 là cụm cảm biến Camera 2 MegaPixel tích hợp bộ điều khiển lấy nét vi bước tự động (Auto Focus Module). Khi đặt mẫu thử lên mặt bàn, hệ thống quang học tự động tính toán độ tương phản điểm ảnh và dịch chuyển nhóm thấu kính hội tụ về vị trí nét căng trong vòng 0.2 giây.

Bộ phần mềm đo lường 2D nhúng trực tiếp trong chip phần cứng của máy mang lại trải nghiệm đo đạc mượt mà tương đương các hệ thống máy đo quang học VMM tiền tỷ:

• Đo kích thước đa hướng: Đo khoảng cách đường thẳng, đoạn song song, đường vuông góc, khoảng cách điểm – đường.
• Đo góc & độ dốc vát mép: Xác định chính xác góc nghiêng lưỡi cắt cơ khí, góc uốn chân linh kiện điện tử.
• Đo đường tròn & Cung tròn: Tự động nhận diện 3 điểm lấy tâm, tính toán đường kính, chu vi và diện tích đường tròn/cung tròn.
• Đo đường tròn đồng tâm: Kiểm tra độ đồng tâm của lỗ khoét bạc đạn, rãnh then và chi tiết gia công tiện CNC.
• Lưu trữ & Xuất báo cáo USB: Chụp ảnh độ nét cao Full HD kèm ghi chú kích thước đo, xuất file bảng số liệu đo lường sang thẻ nhớ USB phục vụ lưu trữ hồ sơ IQC/OQC.

5. Danh mục phụ kiện bàn giao tiêu chuẩn trong bộ sản phẩm

Khi đầu tư kính hiển vi đo lường Werka 521-2013, quý khách hàng nhận được trọn gói thiết bị hoàn chỉnh (Turnkey solution) “Cắm điện là sử dụng ngay”, bao gồm:

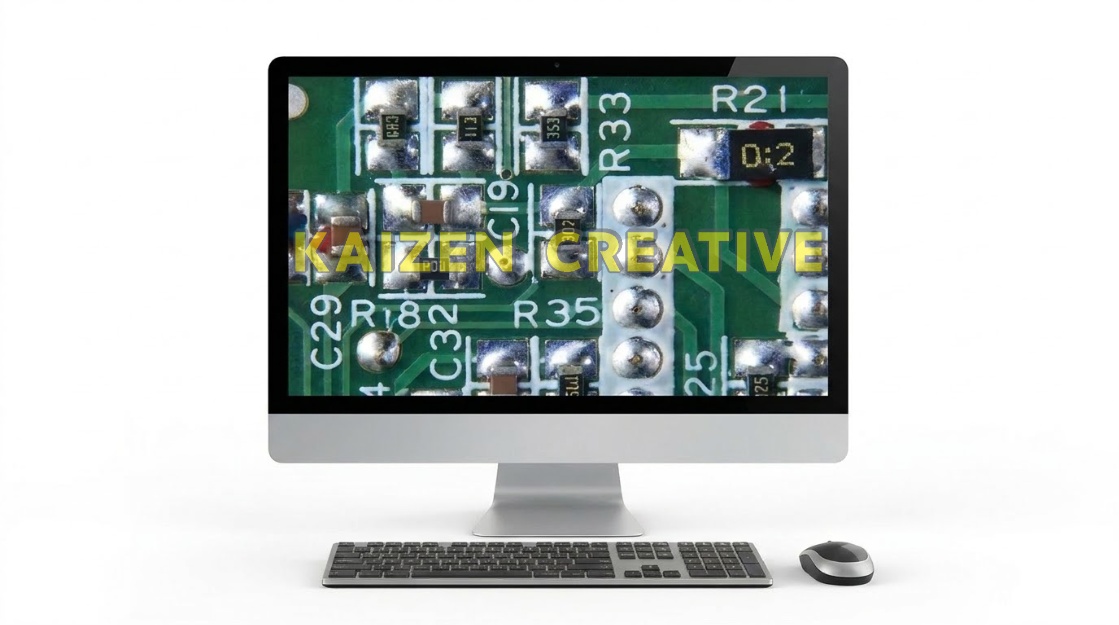

Hình 3: Trải nghiệm đo lường tọa độ 2D và kiểm tra ngoại quan bo mạch SMT sắc nét trên màn hình 21.5 inch của Werka 521-2013.

6. Ứng dụng thực tiễn trong ngành SMT, PCB, cơ khí khuôn mẫu và y sinh

Nhờ độ tin cậy vượt bậc và dải đo đa dạng, kính hiển vi đo lường Werka 521-2013 là sự lựa chọn ưu tiên tại các nhà máy công nghệ cao:

6.1. Dây chuyền sản xuất bo mạch điện tử SMT & PCB

Kiểm tra độ ngấu chân hàn thiếc, phát hiện đoản mạch do dính chì hàn, đo khoảng cách đường mạch in vi mô, phân tích chất lượng tiếp xúc của chân chip BGA, QFP, linh kiện 0402, 0201.

6.2. Kiểm tra chất lượng dao cụ và linh kiện cơ khí chính xác

Đo góc cắt lưỡi dao phay ngón hợp kim carbide, bán kính góc bo mũi dao tiện, đo bước ren ốc vít đồng hồ siêu nhỏ và kiểm tra độ nhám bề mặt sau mài bóng.

6.3. Phòng kiểm soát chất lượng đầu vào (IQC) & Xuất xưởng (OQC)

Đo kiểm kích thước hình học 2D nhanh chóng theo bản vẽ kỹ thuật CAD cho các linh kiện nhựa ép phun, chi tiết dập kim loại tấm, gioăng phớt silicon và vòng đệm siêu mỏng.

6.4. Nghiên cứu khoa học, luyện kim và y sinh học

Phân tích vết nứt tế vi kim loại sau nhiệt luyện, kiểm tra chất lượng sợi quang học, cấu trúc vải dệt kỹ thuật và mẫu giải phẫu mô y tế.

7. Hướng dẫn 4 bước hiệu chuẩn và đo lường xuất báo cáo USB

Để tối ưu hóa độ chính xác từ 0.003mm đến 0.02mm của kính hiển vi đo lường Werka 521-2013, kỹ thuật viên thực hiện theo 4 bước chuẩn hóa sau:

8. Các câu hỏi thường gặp (FAQ) về Werka 521-2013

9. Địa chỉ mua kính hiển vi đo lường Werka 521-2013 chính hãng giá tốt

Để đầu tư trọn bộ kính hiển vi đo lường Werka 521-2013 màn hình 21.5 inch chính hãng với đầy đủ chứng nhận CO/CQ, chế độ bảo hành chuẩn châu Âu và mức giá dự án ưu đãi nhất, quý khách hàng vui lòng liên hệ trực tiếp với hệ thống phân phối ủy quyền Werka tại Việt Nam.

Truy cập ngay website chính thức werka.com.vn để nhận catalog kỹ thuật chi tiết, yêu cầu báo giá nhanh và đăng ký lịch demo trải nghiệm trực tiếp sản phẩm.
