Máy Đo Tọa Độ Quang Học 2D Thủ Công GV-OptiCore YVM Series (YVM-3020VT, YVM-4030VT, YVM-5040VT / Bệ Đá Granite Cấp 000 / Thước Quang 0.5µm / Camera HD 760 Lines / LED 3 Vòng 8 Vùng / Phần Mềm YR-CSPC)

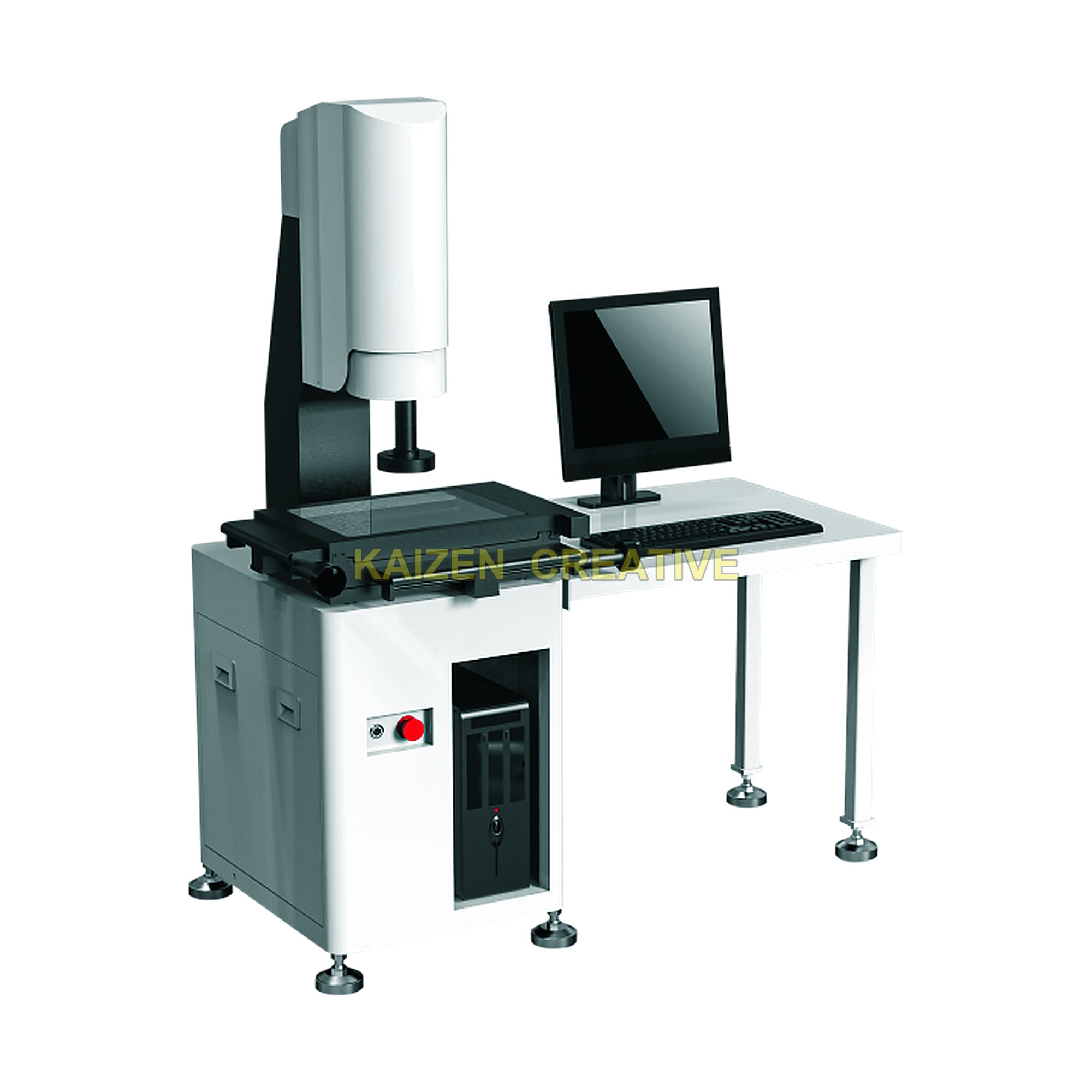

Hình ảnh thực tế YVM Series Manual Vision Measuring Machine (YVM-3020VT, YVM-4030VT, YVM-5040VT) – Bản quyền phân phối chính thức Kaizen Creative
1. Giới thiệu tổng quan về Máy đo tọa độ quang học 2D thủ công tiêu chuẩn (YVM-3020VT, YVM-4030VT, YVM-5040VT)
Trong kỷ nguyên sản xuất cơ khí chính xác, công nghiệp bán dẫn và sản xuất bản mạch điện tử mật độ cao (High-Density Interconnect – HDI PCB), việc kiểm soát kích thước hình học không tiếp xúc đóng vai trò sống còn đối với chất lượng sản phẩm xuất xưởng. Dòng YVM Series Manual Vision Measuring Machine là cỗ máy đo tọa độ quang học (Vision Measuring Machine – VMM) thế hệ mới do hãng GV-OptiCore (Yuanxing Optical) nghiên cứu và phát triển, được công ty TNHH Kaizen Creative Việt Nam phân phối độc quyền chính thức tại thị trường Việt Nam.
Series bao gồm các model chủ lực: YVM-3020VT, YVM-4030VT, YVM-5040VT với dải hành trình đo phong phú, phục vụ từ các phòng kiểm tra chất lượng (QC/QA Lab) trong nhà máy cơ khí đến các dây chuyền kiểm soát kích thước bản mạch tự động tốc độ cao 24/7.
2. Đột phá giải quyết triệt để các bài toán đo kiểm phức tạp trong nhà máy
Các phương pháp đo lường truyền thống như thước cặp, panme, dưỡng đo hoặc kính phóng hình profile projector thường gặp phải các hạn chế nghiêm trọng:
- Lực tiếp xúc cơ học làm biến dạng phôi mỏng: Các chi tiết nhựa mỏng, cao su, màng film quang học, bản mạch FPC rất dễ bị uốn cong khi chạm đầu đo cơ khí, gây sai số đo lường lớn.
- Tốc độ đo thủ công chậm chạp: Không đáp ứng kịp tiến độ giao hàng khi cần đo hàng trăm kích thước (khoảng cách tâm lỗ, độ tròn, góc vát, độ song song) trên mỗi sản phẩm hàng loạt.
- Sai lệch phụ thuộc tay nghề kỹ thuật viên: Mỗi người đọc thước hoặc chỉnh mắt kính hiển vi cho ra một kết quả khác nhau.
Hệ thống YVM Series Manual Vision Measuring Machine giải quyết triệt để các rào cản trên bằng phương pháp đo quang học quang học không tiếp xúc (Non-contact optical measurement) kết hợp cùng thuật toán xử lý ảnh thông minh, giúp nâng cao năng suất kiểm tra lên gấp 5 – 10 lần và triệt tiêu hoàn toàn sai số chủ quan.
3. Bảng thông số kỹ thuật chi tiết các Model thuộc YVM Series Manual Vision Measuring Machine
| Thông số kỹ thuật (Specification) | Model YVM-3020VT | Model YVM-4030VT | Model YVM-5040VT |
|---|---|---|---|
| Hành trình đo X × Y × Z | 300 × 200 × 200 mm | 400 × 300 × 200 mm | 500 × 400 × 200 mm |
| Kích thước ngoài (D × R × C) | 650 × 600 × 1650 mm | 800 × 700 × 1650 mm | 950 × 850 × 1650 mm |
| Trọng lượng thiết bị | 180 kg | 250 kg | 350 kg |
| Tải trọng mặt bàn kính | 50 kg | ||
| Độ chính xác đo lường | Trục X, Y: ≤ (3 + L/200) µm | Trục Z: ≤ (5 + L/200) µm (L tính bằng mm) | ||
| Độ lặp lại (Repeatability) | 3 µm | ||
| Thước đo tuyến tính | Thước quang thủy tinh chính xác cao (Glass grating ruler), độ phân giải 0.5 µm | ||
| Độ phóng đại quang học | Ống kính zoom thủ công 0.7X ~ 4.5X (Độ phóng đại hình ảnh màn hình: 24X ~ 156X, mở rộng tùy chọn 30X ~ 312X) | ||
| Hệ thống Camera thu nhận | Camera màu HD độ phân giải cao 760 dòng quét (760-line HD color camera) | ||
| Hệ thống truyền động 3 trục | Thanh dẫn hướng chữ V (Three-axis V-guide rail) và trục vít me truyền động êm ái | ||
| Nguồn sáng bề mặt (Trên) | Đèn LED ánh sáng lạnh 3 vòng 8 vùng độc lập (3 rings 8 zones LED), điều chỉnh độ sáng linh hoạt | ||
| Nguồn sáng biên dạng (Dưới) | Đèn LED ánh sáng lạnh quang lộ song song (Parallel optical path LED cold light source), chỉnh độ sáng vô cấp | ||
| Phần mềm đo lường | Phần mềm chuyên dụng đa năng YR-CSPC (Đo hình học 2D toàn diện, lập trình và xuất dữ liệu CAD/Excel) | ||
| Cấu trúc thân máy & Bàn đo | Cấu trúc corundum / hoa cương bền vững, bàn đá cẩm thạch Granite tự nhiên cấp 000 chống mài mòn, kháng biến dạng nhiệt | ||
| Tùy chọn nâng cao (Optional) | Đầu dò chạm tiếp xúc MCP probe đo chiều cao trục Z (2.5D), ống kính quang học đồng trục (coaxial lens), vật kính nhân đôi | ||
4. Các ưu điểm công nghệ vượt trội khẳng định vị thế của GV-OptiCore
4.1. Thân máy bệ đá Granite tự nhiên cấp 000 & kết cấu hợp kim hoa cương vững chãi
Bàn làm việc của dòng YVM Series được gia công từ đá hoa cương cẩm thạch Granite tự nhiên cấp 000 (000 level marble platform) với hệ số giãn nở nhiệt cực thấp, độ cứng vượt trội và khả năng hấp thụ rung động tuyệt hảo. Kết cấu thân máy corundum gia cường triệt tiêu hoàn toàn ứng suất dư, giúp máy duy trì độ ổn định hình học vĩnh cửu trong môi trường xưởng gia công.
4.2. Thước quang học thủy tinh độ phân giải 0.5 µm & sai số cực nhỏ (3 + L/200) µm
Tích hợp hệ thống thước quang thủy tinh chính xác cao trên cả 3 trục với độ phân giải đọc đạt 0.5 µm, đảm bảo sai số đo chiều dài chỉ (3 + L/200) µm. Kết quả đo kiểm kích thước hình học luôn đạt độ tin cậy tuyệt đối, đáp ứng chuẩn kiểm tra chất lượng khắt khe nhất của các nhà máy FDI.
4.3. Camera màu HD 760 dòng và ống kính zoom quang học tùy biến 24X – 156X
Trang bị cảm biến camera màu công nghiệp 760 TV lines độ nhạy sáng cao, kết hợp cùng ống kính zoom quang học liên tục 0.7X ~ 4.5X cho hình ảnh biên dạng chi tiết sắc nét, chân thực, không bị méo quang học ở vùng rìa. Khả năng mở rộng độ phóng đại lên đến 312X giúp quan sát rõ từng vết xước, via bavia siêu nhỏ trên vi mạch.
4.4. Hệ thống chiếu sáng kép LED lạnh 3 vòng 8 cung và quang lộ song song
Khác biệt với các dòng máy đo quang học thông thường, YVM Series sở hữu hệ thống đèn LED lạnh 3 vòng 8 vùng độc lập phía trên. Người vận hành có thể bật/tắt và tinh chỉnh góc chiếu từng cung để làm nổi bật các góc vát, gờ ren, rãnh chìm hoặc bề mặt phản quang cao. Nguồn sáng dưới quang lộ song song chiếu xuyên thấu giúp bắt biên dạng mép cạnh phôi với độ tương phản tuyệt đối.
4.5. Phần mềm đo lường 2D chuyên nghiệp YR-CSPC trực quan, xuất dữ liệu CAD/Excel tức thì
Phần mềm YR-CSPC được cài đặt đồng bộ với giao diện tiếng Anh chuẩn quốc tế trực quan, cung cấp đầy đủ công cụ bắt điểm tự động (Auto Edge Detection): điểm, đoạn thẳng, đường tròn, cung, góc vát, khoảng cách tâm, khoảng cách mép, độ đồng tâm, độ vuông góc, diện tích. Dữ liệu đo kiểm được xuất trực tiếp sang Word, Excel báo cáo nghiệm thu hoặc bản vẽ AutoCAD DXF.
4.6. Khả năng mở rộng đầu dò chạm MCP Probe nâng cấp tính năng đo chiều cao Z 2.5D
Máy hỗ trợ cổng gắn đầu dò tiếp xúc cơ học MCP probe chính xác cao. Khi lắp thêm đầu dò, kỹ sư QC có thể dễ dàng đo chiều cao bậc, chiều sâu lỗ mù, độ phẳng bề mặt và độ song song dọc trục Z, biến chiếc máy 2D thành hệ thống đo lường 2.5D linh hoạt với chi phí tối ưu.
5. Ứng dụng thực tế trong các lĩnh vực công nghiệp công nghệ cao
Dòng máy được thiết kế chuyên biệt và ứng dụng sâu rộng trong các ngành trọng điểm:
🔌 Bảng mạch in PCB & FPC
Đo bề rộng đường mạch trên/dưới (Top/Bottom line width), khoảng cách đường mạch (Line space), khoảng cách từ tâm lỗ đến mép đồng, đường kính lỗ via mạ đồng và lỗ mù vi mô.
⚡ Năng lượng mới & Pin EV
Kiểm tra kích thước vỏ pin xe điện (Battery case), đo độ bavia cạnh hàn siêu âm, phát hiện dị tật kích thước trên thanh busbar đồng và màng cách điện pin lithium.
📱 Màn hình & Kính điện thoại
Đo đường bao viền kính cường lực, độ vát góc R (Corner Radius), độ cong vênh (Warpage), vị trí lỗ loa, cảm biến camera trên mặt kính điện thoại thông minh.
⚙️ Gia công cơ khí chính xác & Khuôn mẫu
Đo chi tiết tiện phay CNC, bánh răng vi mô, ren ốc vít y tế, cối chày dập khuôn mẫu, đầu nối kim loại nối cáp mạng viễn thông.
6. Hướng dẫn quy trình 5 bước đo kiểm tự động chuẩn mực
- Khởi động và hiệu chuẩn gốc chuẩn: Bật máy tính và thiết bị, phần mềm tự động đưa 3 trục về gốc chuẩn Home Position để đồng bộ hệ tọa độ cơ khí với thước quang học.
- Gá đặt phôi mẫu lên bàn kính: Đặt phôi mẫu vào vùng làm việc. Điều chỉnh chân kẹp hoặc đồ gá cố định (đối với đo phôi lớn hoặc hàng loạt nhiều chi tiết).
- Thiết lập nguồn sáng và độ phóng đại: Lựa chọn nguồn sáng trên (bề mặt) hoặc nguồn sáng dưới (xuyên thấu) phù hợp với màu sắc và độ phản quang của vật liệu.
- Lập trình / Chạy lệnh đo tự động: Chọn tính năng bắt điểm thông minh (Auto Edge) để đo kích thước hoặc tải file chương trình đo CNC đã lưu sẵn. Máy sẽ tự động di chuyển quét mọi vị trí cần kiểm tra.
- Xuất báo cáo nghiệm thu: Phần mềm tự động so sánh giá trị thực tế với dung sai bản vẽ thiết kế (Tolerance Limit), đánh giá OK/NG và xuất báo cáo PDF/Excel/CAD lưu trữ vào cơ sở dữ liệu chất lượng.
7. So sánh hiệu quả giữa dòng máy GV-OptiCore và thiết bị đo truyền thống
Bảng so sánh trực quan dưới đây giúp doanh nghiệp thấy rõ lợi thế thu hồi vốn (ROI) nhanh chóng khi đầu tư hệ thống đo quang học GV-OptiCore:
| Tiêu chí so sánh | Thước cặp / Panme cơ | Máy chiếu Profile Projector | GV-OptiCore YVM Series |
|---|---|---|---|
| Phương pháp đo | Tiếp xúc cơ khí | Quang học chiếu bóng | Quang học số hóa + Thuật toán AI |
| Ảnh hưởng lên phôi mỏng | Dễ làm xước, biến dạng | Không ảnh hưởng | Hoàn toàn không tiếp xúc, tuyệt đối an toàn |
| Độ phân giải | 0.01 ~ 0.001 mm | 0.001 mm | 0.0005 ~ 0.0002 mm (0.5µm – 0.2µm) |
| Tốc độ đo hàng loạt | Rất chậm, đo từng kích thước | Thủ công, mất nhiều thời gian | Tự động CNC siêu tốc, đo hàng trăm điểm/phút |
| Xuất dữ liệu & Báo cáo | Ghi chép thủ công bằng tay | Không hỗ trợ | Xuất tự động Word, Excel, CAD, liên kết MES |
8. Các câu hỏi thường gặp (FAQ) về dòng máy đo quang học YVM Series
A: Hoàn toàn được. Máy hỗ trợ tính năng đo chiều cao trục Z bằng phương pháp lấy nét quang học tự động (Optical Autofocus) hoặc tích hợp thêm đầu dò tiếp xúc chạm Renishaw/MCP probe để đo chiều cao bậc, chiều sâu lỗ mù và độ phẳng bề mặt 3D chính xác tuyệt đối.
A: Có. Phần mềm cho phép nhập trực tiếp file bản vẽ CAD (định dạng .DXF, .DWG), hỗ trợ lập trình đường chạy đo trước khi gia công xong phôi thực tế và tự động so sánh dung sai kích thước thực tế với bản vẽ thiết kế gốc.
A: Thiết bị được bảo hành chính hãng 12 tháng theo cam kết nhà sản xuất. Đội ngũ kỹ sư chuyên gia giàu kinh nghiệm của Kaizen Creative trực tiếp vận chuyển, lắp đặt, căn chỉnh thăng bằng, hiệu chuẩn bằng thước chuẩn thủy tinh/bộ căn mẫu và đào tạo chuyển giao công nghệ tận xưởng cho khách hàng.
📥 TẢI TRỌN BỘ CATALOGUE THIẾT BỊ ĐO QUANG HỌC GV-OPTICORE (PDF GỐC)
Quý khách có thể xem và tải bản Catalogue đầy đủ 22 trang chứa trọn vẹn thông số kỹ thuật, bản vẽ kích thước và các tùy chọn mở rộng của hãng:
CÔNG TY TNHH KAIZEN CREATIVE VIỆT NAM — NHÀ PHÂN PHỐI ĐỘC QUYỀN GV-OPTICORE
Kaizen Creative là đại diện phân phối chính thức và độc quyền toàn diện các dòng thiết bị đo lường quang học chính xác GV-OptiCore tại Việt Nam. Chúng tôi cam kết cung cấp sản phẩm chính hãng 100%, bảo hành 12 tháng, hỗ trợ đo thử mẫu miễn phí trước khi quyết định đầu tư và cung cấp dịch vụ hiệu chuẩn định kỳ uy tín.
