Máy Đo Tọa Độ Quang Học 2.5D / 2D Tự Động CNC GV-OptiCore YVM Series (YVM-322CNC, YVM-432CNC, YVM-542CNC / Động Cơ Servo / Vít Me Bi Đài Loan / Thước Kim Loại Nideko 0.2µm / Camera 2MP / LED 5 Vòng 8 Vùng / Phần Mềm YR-CNC)

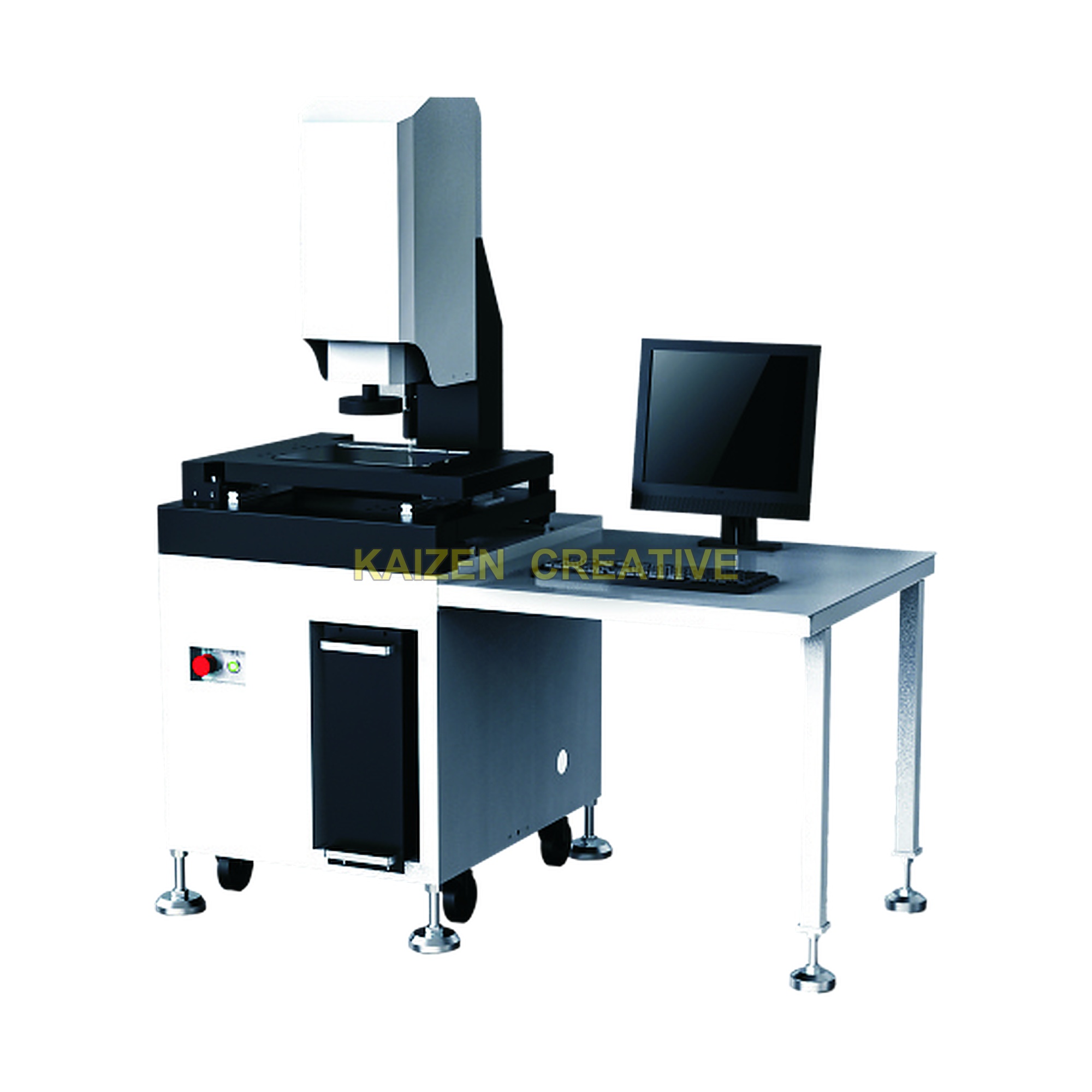

Hình ảnh thực tế YVM Series Small Automatic CNC Video Measuring System (YVM-322CNC, YVM-432CNC, YVM-542CNC) – Bản quyền phân phối chính thức Kaizen Creative
1. Giới thiệu tổng quan về Máy đo tọa độ quang học 2.5D / 2D tự động CNC tiêu chuẩn (YVM-322CNC, YVM-432CNC, YVM-542CNC)
Trong kỷ nguyên sản xuất cơ khí chính xác, công nghiệp bán dẫn và sản xuất bản mạch điện tử mật độ cao (High-Density Interconnect – HDI PCB), việc kiểm soát kích thước hình học không tiếp xúc đóng vai trò sống còn đối với chất lượng sản phẩm xuất xưởng. Dòng YVM Series Small Automatic CNC Video Measuring System là cỗ máy đo tọa độ quang học (Vision Measuring Machine – VMM) thế hệ mới do hãng GV-OptiCore (Yuanxing Optical) nghiên cứu và phát triển, được công ty TNHH Kaizen Creative Việt Nam phân phối độc quyền chính thức tại thị trường Việt Nam.
Series bao gồm các model chủ lực: YVM-322CNC, YVM-432CNC, YVM-542CNC với dải hành trình đo phong phú, phục vụ từ các phòng kiểm tra chất lượng (QC/QA Lab) trong nhà máy cơ khí đến các dây chuyền kiểm soát kích thước bản mạch tự động tốc độ cao 24/7.
2. Đột phá giải quyết triệt để các bài toán đo kiểm phức tạp trong nhà máy
Các phương pháp đo lường truyền thống như thước cặp, panme, dưỡng đo hoặc kính phóng hình profile projector thường gặp phải các hạn chế nghiêm trọng:
- Lực tiếp xúc cơ học làm biến dạng phôi mỏng: Các chi tiết nhựa mỏng, cao su, màng film quang học, bản mạch FPC rất dễ bị uốn cong khi chạm đầu đo cơ khí, gây sai số đo lường lớn.
- Tốc độ đo thủ công chậm chạp: Không đáp ứng kịp tiến độ giao hàng khi cần đo hàng trăm kích thước (khoảng cách tâm lỗ, độ tròn, góc vát, độ song song) trên mỗi sản phẩm hàng loạt.
- Sai lệch phụ thuộc tay nghề kỹ thuật viên: Mỗi người đọc thước hoặc chỉnh mắt kính hiển vi cho ra một kết quả khác nhau.
Hệ thống YVM Series Small Automatic CNC Video Measuring System giải quyết triệt để các rào cản trên bằng phương pháp đo quang học quang học không tiếp xúc (Non-contact optical measurement) kết hợp cùng thuật toán xử lý ảnh thông minh, giúp nâng cao năng suất kiểm tra lên gấp 5 – 10 lần và triệt tiêu hoàn toàn sai số chủ quan.
3. Bảng thông số kỹ thuật chi tiết các Model thuộc YVM Series Small Automatic CNC Video Measuring System
| Thông số kỹ thuật (Specification) | Model YVM-322CNC | Model YVM-432CNC | Model YVM-542CNC |
|---|---|---|---|
| Hành trình đo X × Y × Z | 300 × 200 × 200 mm | 400 × 300 × 200 mm | 500 × 400 × 200 mm |
| Kích thước ngoài (D × R × C) | 650 × 600 × 1650 mm | 800 × 700 × 1650 mm | 950 × 850 × 1650 mm |
| Trọng lượng thiết bị | 280 kg | 380 kg | 500 kg |
| Tải trọng mặt bàn kính | 50 kg | ||
| Độ chính xác đo lường | Trục X, Y: ≤ (3 + L/200) µm | Trục Z: ≤ (5 + L/200) µm (L tính bằng mm) | ||
| Độ lặp lại (Repeatability) | 3 µm | ||
| Thước đo tuyến tính | Thước kim loại siêu chính xác Nideko Nhật Bản (Japan Nideko 0.2 µm metal patch ruler), tùy chọn 0.1 µm | ||
| Hệ thống điều khiển & Động cơ | Động cơ servo nhập khẩu (Imported servo motor) 3 trục điều khiển vòng kín, chuyển động êm ái, định vị siêu tốc | ||
| Cơ cấu dẫn động tuyến tính | Trục vít me bi mài chính xác và thanh trượt tuyến tính Đài Loan (Taiwan precision ball screw and guide rail) | ||
| Chế độ vận hành | Tự động hoàn toàn theo chương trình CNC (Program control) + Cần điều khiển Joystick 3 trục linh hoạt | ||
| Hệ thống Camera thu nhận | Camera kỹ thuật số 2.0 Megapixel độ nét cao (Two million digital HD cameras) chuẩn công nghiệp | ||
| Độ phóng đại ống kính | Quang học 0.7X ~ 4.5X, độ phóng đại hình ảnh 24X ~ 156X (mở rộng tùy chọn 12X ~ 312X, hỗ trợ Auto Zoom lens) | ||
| Nguồn sáng bề mặt (Trên) | Hệ thống LED lạnh 5 vòng 8 vùng độc lập (Five rings and eight zones LED cold light source) lập trình cường độ từng phân vùng | ||
| Nguồn sáng biên dạng (Dưới) | Đèn LED lạnh quang lộ song song (Parallel optical path LED cold light source), chống lóa, độ sắc cạnh tối đa | ||
| Phần mềm đo lường | Phần mềm tự động CNC chuyên nghiệp Yuanxing YR-CNC (Autofocus, Auto edge finding, đo chiều cao 3D, đo độ phẳng, độ vênh, xuất CAD/Excel) | ||
| Cấu trúc thân máy & Bàn đo | Kết cấu đá hoa cương tự nhiên Granite cấp 000, tích hợp chân đế bánh xe di chuyển và chân tăng chỉnh thăng bằng chống rung | ||
| Tùy chọn mở rộng (Optional) | Đầu dò tiếp xúc chạm Renishaw / MCP probe, đầu dò quét laser không tiếp xúc (Laser probe), ống kính zoom tự động (Auto zoom lens) | ||
4. Các ưu điểm công nghệ vượt trội khẳng định vị thế của GV-OptiCore
4.1. Hệ thống chuyển động CNC 3 trục tự động: Động cơ Servo & Vít me bi chính xác Đài Loan
Hệ thống vận hành hoàn toàn tự động theo tọa độ CNC được dẫn động bởi động cơ AC Servo nhập khẩu cao cấp cùng hệ thống trục vít me bi mài và ray trượt tuyến tính độ cứng vững cao từ Đài Loan. Tốc độ di chuyển nhanh, phản hồi vị trí tức thời, độ êm tuyệt đối và không phát sinh rung lắc trong quá trình quét mẫu hàng loạt.
4.2. Thước kim loại Nideko Nhật Bản phân giải 0.2 µm siêu bền và kháng nhiễu từ
Sử dụng thước kim loại chính hãng Nideko Nhật Bản (Japan Nideko metal patch ruler) với bước phân giải siêu vi mô 0.2 µm (hỗ trợ tùy chọn 0.1 µm). Thước kim loại có độ bền cơ học cao, chống vỡ khi va chạm và khả năng kháng bụi bẩn, dầu mỡ vượt trội so với thước thủy tinh truyền thống.
4.3. Camera kỹ thuật số 2.0 Megapixel HD & thuật toán lấy nét tự động siêu tốc Autofocus
Trang bị cảm biến kỹ thuật số 2 triệu điểm ảnh chuẩn công nghiệp kết hợp bộ vi xử lý hình ảnh tốc độ cao. Tính năng lấy nét tự động (Autofocus) nhận diện độ tương phản hình ảnh trong chớp mắt, loại bỏ hoàn toàn sai số chủ quan do mắt người lấy nét thủ công.
4.4. Chiếu sáng bề mặt LED 5 vòng 8 phân vùng lập trình tự động theo từng chương trình đo
Bộ đèn LED bề mặt cao cấp gồm 5 vòng tròn đồng tâm chia thành 8 góc chiếu độc lập (tổng cộng 40 phân vùng ánh sáng). Mọi góc chiếu và cường độ sáng có thể lưu trực tiếp vào từng bước trong chương trình đo CNC, tự động thay đổi góc sáng phù hợp khi chuyển đổi giữa các tính năng trên bề mặt chi tiết phôi phức tạp.
4.5. Phần mềm Yuanxing YR-CNC thông minh: Tự động bắt biên, nhận diện phôi đặt ngẫu nhiên
Phần mềm YR-CNC cho phép kỹ sư đặt phôi ở bất kỳ hướng xoay nào trên bàn đo; hệ thống tự động tìm gốc tọa độ thông qua tính năng nhận diện phôi ngẫu nhiên (Workpiece placed at will) và tự động chạy chương trình đo hàng nghìn sản phẩm liên tục. Tích hợp tính năng đo chiều cao 3D (3D height), đo độ phẳng (Flatness), độ cong vênh (Warpage) và xuất báo cáo tự động sang Word, Excel, AutoCAD.
4.6. Tích hợp đồng bộ đầu chạm Renishaw / MCP và đầu dò Laser Probe đo biên dạng 3D
Dễ dàng tích hợp đầu đo tiếp xúc Renishaw (MCP probe) để đo các mặt khuất, hốc sâu hoặc tích hợp đầu dò laser quang học đo không tiếp xúc với tần số quét hàng nghìn điểm/giây, biến hệ thống thành máy đo đa năng 2.5D/3D hiện đại bậc nhất.
5. Ứng dụng thực tế trong các lĩnh vực công nghiệp công nghệ cao
Dòng máy được thiết kế chuyên biệt và ứng dụng sâu rộng trong các ngành trọng điểm:
🔌 Bảng mạch in PCB & FPC
Đo bề rộng đường mạch trên/dưới (Top/Bottom line width), khoảng cách đường mạch (Line space), khoảng cách từ tâm lỗ đến mép đồng, đường kính lỗ via mạ đồng và lỗ mù vi mô.
⚡ Năng lượng mới & Pin EV
Kiểm tra kích thước vỏ pin xe điện (Battery case), đo độ bavia cạnh hàn siêu âm, phát hiện dị tật kích thước trên thanh busbar đồng và màng cách điện pin lithium.
📱 Màn hình & Kính điện thoại
Đo đường bao viền kính cường lực, độ vát góc R (Corner Radius), độ cong vênh (Warpage), vị trí lỗ loa, cảm biến camera trên mặt kính điện thoại thông minh.
⚙️ Gia công cơ khí chính xác & Khuôn mẫu
Đo chi tiết tiện phay CNC, bánh răng vi mô, ren ốc vít y tế, cối chày dập khuôn mẫu, đầu nối kim loại nối cáp mạng viễn thông.
6. Hướng dẫn quy trình 5 bước đo kiểm tự động chuẩn mực
- Khởi động và hiệu chuẩn gốc chuẩn: Bật máy tính và thiết bị, phần mềm tự động đưa 3 trục về gốc chuẩn Home Position để đồng bộ hệ tọa độ cơ khí với thước quang học.
- Gá đặt phôi mẫu lên bàn kính: Đặt phôi mẫu vào vùng làm việc. Điều chỉnh chân kẹp hoặc đồ gá cố định (đối với đo phôi lớn hoặc hàng loạt nhiều chi tiết).
- Thiết lập nguồn sáng và độ phóng đại: Lựa chọn nguồn sáng trên (bề mặt) hoặc nguồn sáng dưới (xuyên thấu) phù hợp với màu sắc và độ phản quang của vật liệu.
- Lập trình / Chạy lệnh đo tự động: Chọn tính năng bắt điểm thông minh (Auto Edge) để đo kích thước hoặc tải file chương trình đo CNC đã lưu sẵn. Máy sẽ tự động di chuyển quét mọi vị trí cần kiểm tra.
- Xuất báo cáo nghiệm thu: Phần mềm tự động so sánh giá trị thực tế với dung sai bản vẽ thiết kế (Tolerance Limit), đánh giá OK/NG và xuất báo cáo PDF/Excel/CAD lưu trữ vào cơ sở dữ liệu chất lượng.
7. So sánh hiệu quả giữa dòng máy GV-OptiCore và thiết bị đo truyền thống
Bảng so sánh trực quan dưới đây giúp doanh nghiệp thấy rõ lợi thế thu hồi vốn (ROI) nhanh chóng khi đầu tư hệ thống đo quang học GV-OptiCore:
| Tiêu chí so sánh | Thước cặp / Panme cơ | Máy chiếu Profile Projector | GV-OptiCore YVM Series |
|---|---|---|---|
| Phương pháp đo | Tiếp xúc cơ khí | Quang học chiếu bóng | Quang học số hóa + Thuật toán AI |
| Ảnh hưởng lên phôi mỏng | Dễ làm xước, biến dạng | Không ảnh hưởng | Hoàn toàn không tiếp xúc, tuyệt đối an toàn |
| Độ phân giải | 0.01 ~ 0.001 mm | 0.001 mm | 0.0005 ~ 0.0002 mm (0.5µm – 0.2µm) |
| Tốc độ đo hàng loạt | Rất chậm, đo từng kích thước | Thủ công, mất nhiều thời gian | Tự động CNC siêu tốc, đo hàng trăm điểm/phút |
| Xuất dữ liệu & Báo cáo | Ghi chép thủ công bằng tay | Không hỗ trợ | Xuất tự động Word, Excel, CAD, liên kết MES |
8. Các câu hỏi thường gặp (FAQ) về dòng máy đo quang học YVM Series
A: Hoàn toàn được. Máy hỗ trợ tính năng đo chiều cao trục Z bằng phương pháp lấy nét quang học tự động (Optical Autofocus) hoặc tích hợp thêm đầu dò tiếp xúc chạm Renishaw/MCP probe để đo chiều cao bậc, chiều sâu lỗ mù và độ phẳng bề mặt 3D chính xác tuyệt đối.
A: Có. Phần mềm cho phép nhập trực tiếp file bản vẽ CAD (định dạng .DXF, .DWG), hỗ trợ lập trình đường chạy đo trước khi gia công xong phôi thực tế và tự động so sánh dung sai kích thước thực tế với bản vẽ thiết kế gốc.
A: Thiết bị được bảo hành chính hãng 12 tháng theo cam kết nhà sản xuất. Đội ngũ kỹ sư chuyên gia giàu kinh nghiệm của Kaizen Creative trực tiếp vận chuyển, lắp đặt, căn chỉnh thăng bằng, hiệu chuẩn bằng thước chuẩn thủy tinh/bộ căn mẫu và đào tạo chuyển giao công nghệ tận xưởng cho khách hàng.
📥 TẢI TRỌN BỘ CATALOGUE THIẾT BỊ ĐO QUANG HỌC GV-OPTICORE (PDF GỐC)
Quý khách có thể xem và tải bản Catalogue đầy đủ 22 trang chứa trọn vẹn thông số kỹ thuật, bản vẽ kích thước và các tùy chọn mở rộng của hãng:
CÔNG TY TNHH KAIZEN CREATIVE VIỆT NAM — NHÀ PHÂN PHỐI ĐỘC QUYỀN GV-OPTICORE
Kaizen Creative là đại diện phân phối chính thức và độc quyền toàn diện các dòng thiết bị đo lường quang học chính xác GV-OptiCore tại Việt Nam. Chúng tôi cam kết cung cấp sản phẩm chính hãng 100%, bảo hành 12 tháng, hỗ trợ đo thử mẫu miễn phí trước khi quyết định đầu tư và cung cấp dịch vụ hiệu chuẩn định kỳ uy tín.
