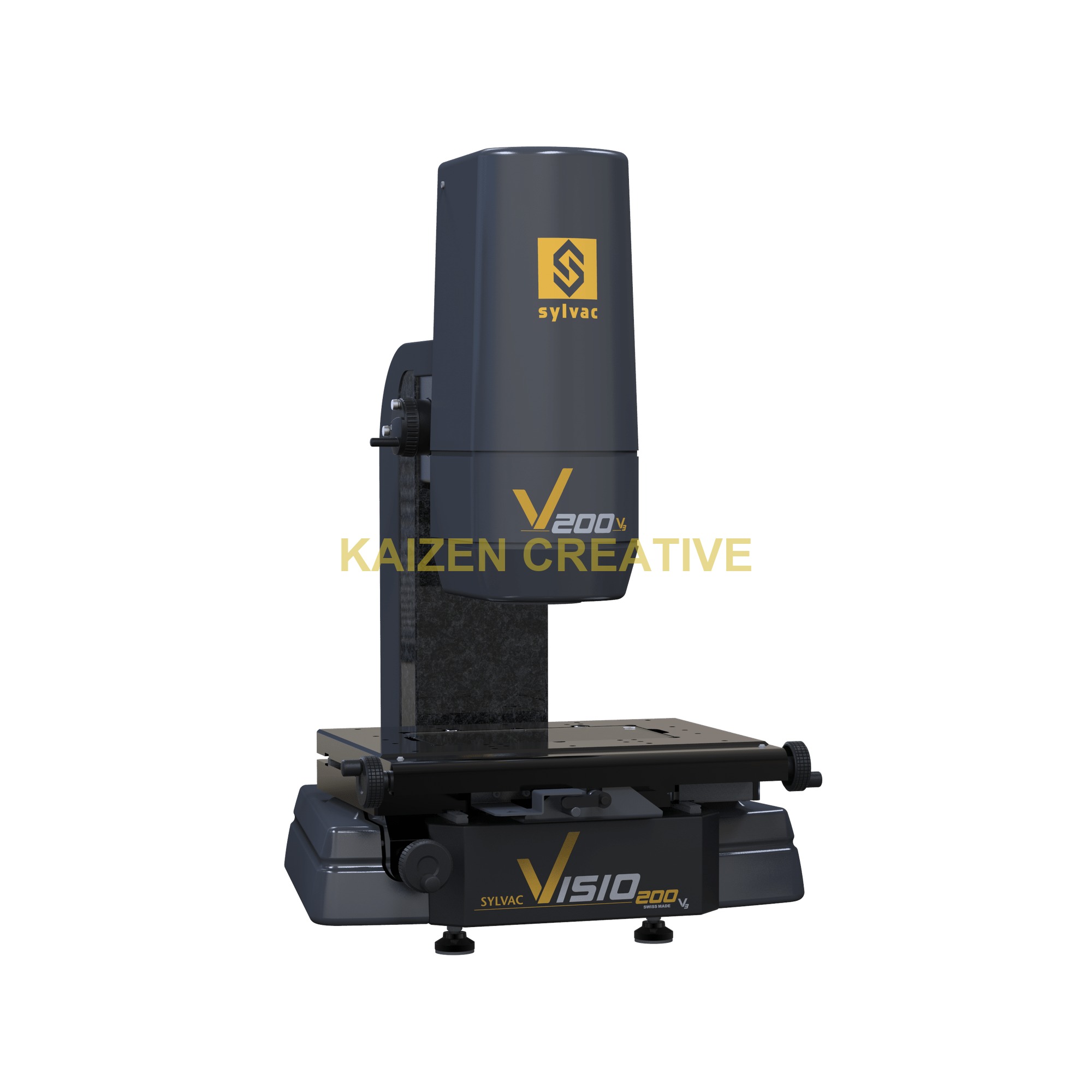

Máy Đo Quang Học 2D / 2.5D Thủ Công & Bán Tự Động Sylvac-Visio 200 V3 (Thụy Sỹ)
Máy đo quang học 2D / 2.5D Sylvac-Visio 200 V3 là giải pháp đo lường thị giác chính xác cao được sản xuất 100% tại Thụy Sỹ (Swiss Made) bởi tập đoàn danh tiếng Sylvac SA. Thiết bị kết hợp hoàn hảo giữa kết cấu cơ khí bằng đá Granite tự nhiên độ vững chắc tuyệt đối, camera Full HD độ nét cao và phần mềm đo lường thông minh Sylvac-REFLEX Vista tích hợp so sánh bản vẽ CAD 2D. Sylvac-Visio 200 V3 đáp ứng linh hoạt cho cả phòng thí nghiệm đo lường (QA/QC Lab) lẫn môi trường kiểm tra phôi trực tiếp tại phân xưởng sản xuất (Shop-floor).
1. Đặc Điểm Nổi Bật Của Máy Đo Quang Học 2D / 2.5D Thủ Công & Bán Tự Động Sylvac-Visio 200 V3 (Thụy Sỹ)
- Tiêu chuẩn Thụy Sỹ đỉnh cao (Swiss Made): Chế tác tỉ mỉ với độ bền vượt trội, chuyên dụng cho đo kiểm dung sai nghiêm ngặt ở cấp độ micromet.
- Khung đá Granite tự nhiên nguyên khối: Cả bàn máy và trụ đỡ trục Z đều được làm bằng đá Granite độ ổn định cao, triệt tiêu rung động và chống biến dạng do nhiệt độ môi trường thay đổi.

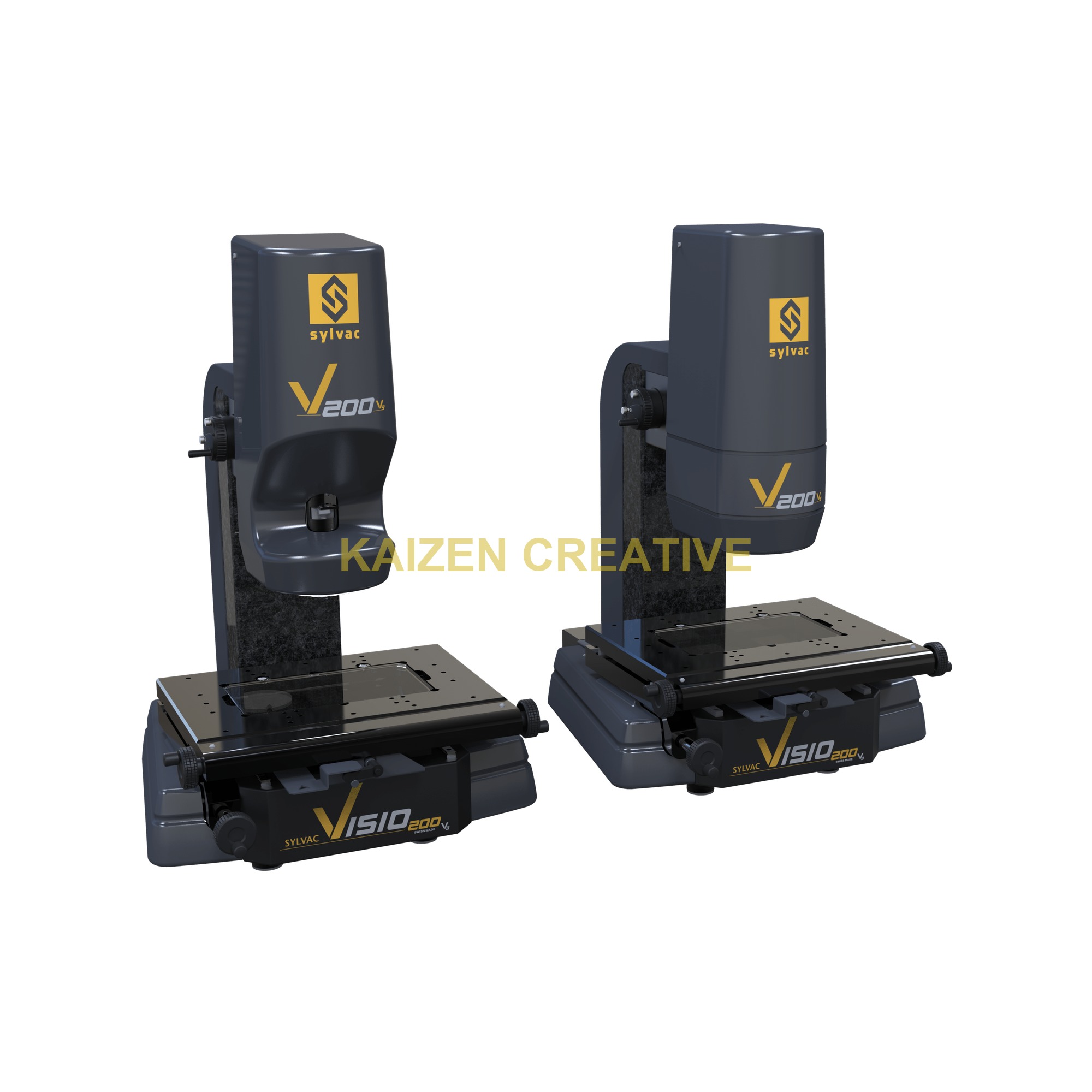

- 2 tùy chọn cấu hình Zoom linh hoạt: Phiên bản 902-2210 trang bị Zoom thủ công 4 vị trí (Manual 4x) hoặc phiên bản 902-2211 trang bị Zoom điều khiển động cơ 6 vị trí (Motorised 6x).
- Camera kỹ thuật số Full HD & Trường quan sát rộng: Độ phân giải hình ảnh sắc nét với trường quan sát (FOV) lên tới 15 × 9.5 mm, phóng đại 24x – 144x (mở rộng 12x – 288x với thấu kính tùy chọn).
- Hệ chiếu sáng 3 nguồn LED độc lập: Đèn đáy truyền qua (Diascopic) đo biên dạng ngoài phôi phẳng; Đèn chiếu mặt đồng trục xuyên thấu kính (Coaxial) đo rãnh sâu và bề mặt bóng; Đèn vòng LED phân đoạn (Segmented ring light) làm rõ cạnh vát và góc bo.
- Phần mềm Sylvac-REFLEX Vista trực quan: Đa ngôn ngữ, thao tác nhanh chóng với tính năng tự động nhận diện biên dạng hình học và tự động bắt điểm/cạnh (Edge Detection).
- Tích hợp mô-đun so sánh 2D CAD (2D CAD Compare): Cho phép nhập trực tiếp file bản vẽ CAD (định dạng DXF/DWG) để so sánh biên dạng thực tế với thiết kế đồ họa tức thì.
- Trạm máy tính All-in-One cảm ứng 23.8”: Đồng bộ màn hình cảm ứng độ nét cao, chuột, bàn phím và hệ điều hành Windows 10 bản quyền đa ngôn ngữ.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Đặc Tính Kỹ Thuật | Thông Số Chi Tiết |
|---|---|
| Mã sản phẩm (Order Code) | 902-2210 (Zoom thủ công 4x) / 902-2211 (Zoom động cơ 6x) |
| Hãng sản xuất | Sylvac SA |
| Xuất xứ | Thụy Sỹ (Swiss Made) |
| Mã EAN | 7640125699708 (Model 902-2210) | 7640125694895 (Model 902-2211) |
| Phạm vi đo (X × Y × Z) | 200 × 100 × 150 mm |
| Sai số đo chiều dài trục X, Y (E1, X, Y) | 1.9 + 10L/1000 µm (với L là chiều dài đo tính bằng mm) |
| Sai số đo mặt phẳng XY (E2, XY) | 2.4 + 10L/1000 µm (với L là chiều dài đo tính bằng mm) |
| Sai số đo trục Z (E1, Z) | 2.9 + 10L/1000 µm (với L là chiều dài đo tính bằng mm) |
| Độ phân giải hiển thị | 0.001 mm (1 µm) |
| Tải trọng bàn đo tối đa | 10 kg |
| Độ phóng đại (Màn hình 23.8”) | 24x – 144x (tùy chọn thấu kính mở rộng: 12x – 288x) |
| Hệ thống Zoom quang học | Model 902-2210: Zoom thủ công 4 vị trí | Model 902-2211: Zoom cơ giới 6 vị trí |
| Trường quan sát (Field of View) | Lên đến 15 × 9.5 mm |
| Camera quang học | Camera kỹ thuật số Full HD chuyên dụng |
| Hệ thống nguồn sáng LED | 3 nguồn: Đèn truyền qua đáy (Diascopic), Đèn đồng trục (Coaxial), Đèn vòng LED phân đoạn |
| Kết cấu khung máy | Đế máy và cột chịu lực chế tạo hoàn toàn bằng đá Granite tự nhiên |
| Trọng lượng máy | 98 kg |
| Phần mềm đo lường | Sylvac-REFLEX Vista bản quyền đa ngôn ngữ |
| So sánh đồ họa CAD | Tích hợp sẵn mô-đun so sánh 2D CAD (hỗ trợ nhập định dạng DXF/DWG) |
| Trạm điều khiển trung tâm | Máy tính All-in-One cảm ứng 23.8 inch, bàn phím, chuột, Windows 10 bản quyền |
| Tiêu chuẩn quốc tế | EN61000-6-2, EN61000-6-4, EN61326-1, EN12100-1, EN12100-2 |
3. Tiêu Chuẩn Giao Hàng Đồng Bộ (Standard Delivery)
- Thân máy đo quang học Sylvac-Visio 200 V3 theo cấu hình lựa chọn (902-2210 hoặc 902-2211)
- Phần mềm đo lường bản quyền Sylvac-REFLEX Vista đa ngôn ngữ
- Mô-đun phần mềm so sánh biên dạng bản vẽ kỹ thuật 2D CAD
- Trạm máy tính All-in-One màn hình cảm ứng Full HD 23.8 inch, bàn phím và chuột
- Hệ điều hành Windows 10 đa ngôn ngữ bản quyền
- Sách hướng dẫn sử dụng vận hành tiêu chuẩn
- Giấy chứng nhận hiệu chuẩn kiểm định xuất xưởng từ nhà máy Sylvac Thụy Sỹ
4. Lĩnh Vực Ứng Dụng Tiêu Biểu
- Ngành chế tác đồng hồ & cơ khí vi mô: Đo kiểm kích thước bánh răng, kim, trục xoay, cầu máy và vỏ đồng hồ chính xác.
- Ngành linh kiện điện tử & bán dẫn: Kiểm tra bước chân IC, đầu nối jack cắm, mạch in PCB/FPC, linh kiện SMD, chân socket.
- Ngành y tế & thiết bị phẫu thuật: Đo kiểm kim tiêm y tế, ống catheter, dụng cụ nha khoa, stent tim mạch, dao mổ vi phẫu.

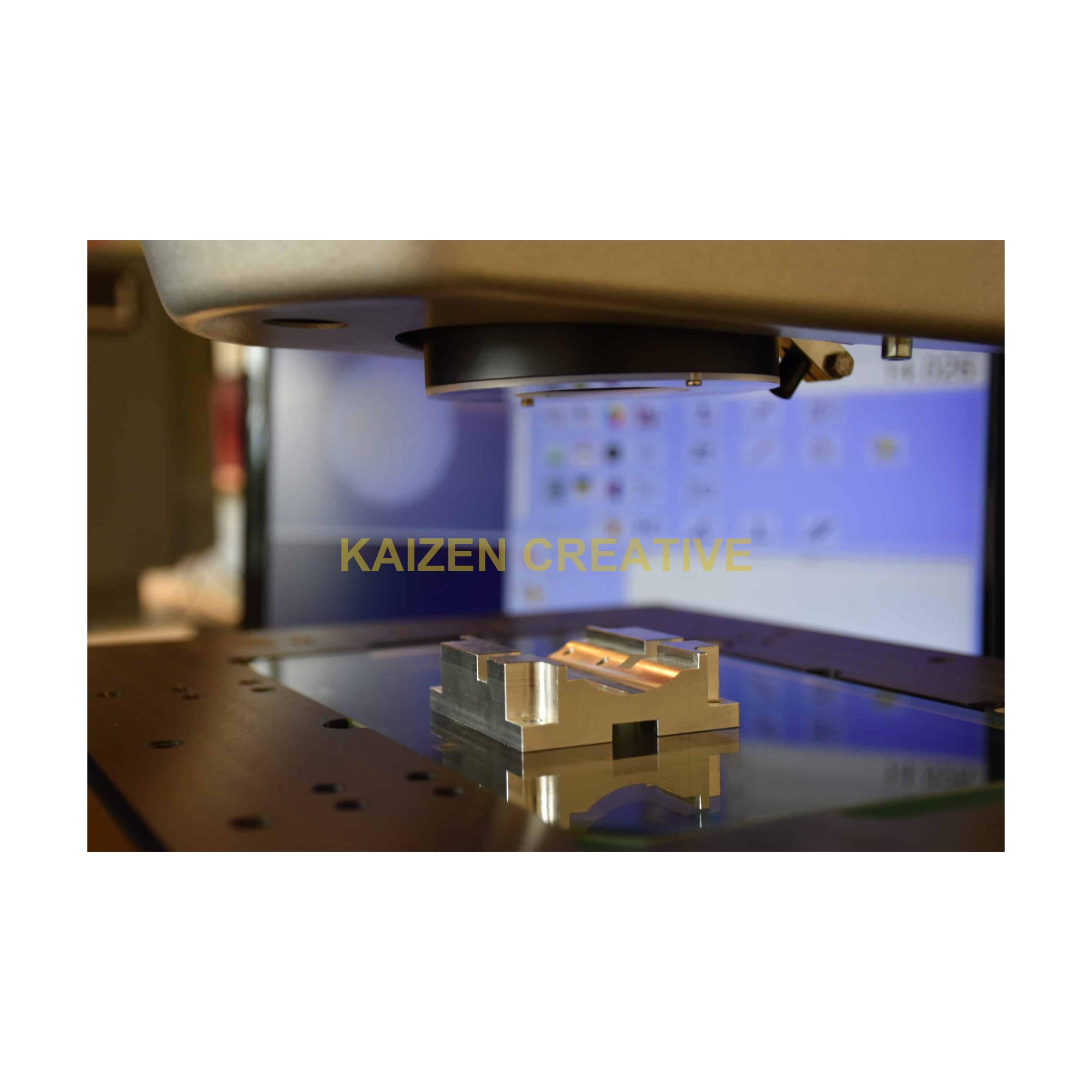

- Ngành gia công cơ khí & khuôn mẫu: Kiểm tra chi tiết cắt dây EDM, sản phẩm dập vuốt, phôi tiện phay CNC, lưỡi dao cắt gọt, ren ốc.
- Ngành nhựa kỹ thuật & bao bì: Kiểm tra kích thước khuôn ép nhựa, chi tiết nắp chai, gioăng làm kín, vách định hình.
Cam kết chính hãng & Hậu mãi: Máy đo quang học 2D / 2.5D Sylvac được phân phối chính hãng, đầy đủ chứng chỉ xuất xứ và chất lượng (CO/CQ), chứng nhận hiệu chuẩn kiểm định từ nhà máy Sylvac SA (Thụy Sỹ). Đội ngũ kỹ sư Kaizen hỗ trợ tư vấn kỹ thuật chuyên sâu, lắp đặt bàn giao, đào tạo chuyển giao công nghệ và bảo hành bảo trì tận nơi trên toàn quốc.
