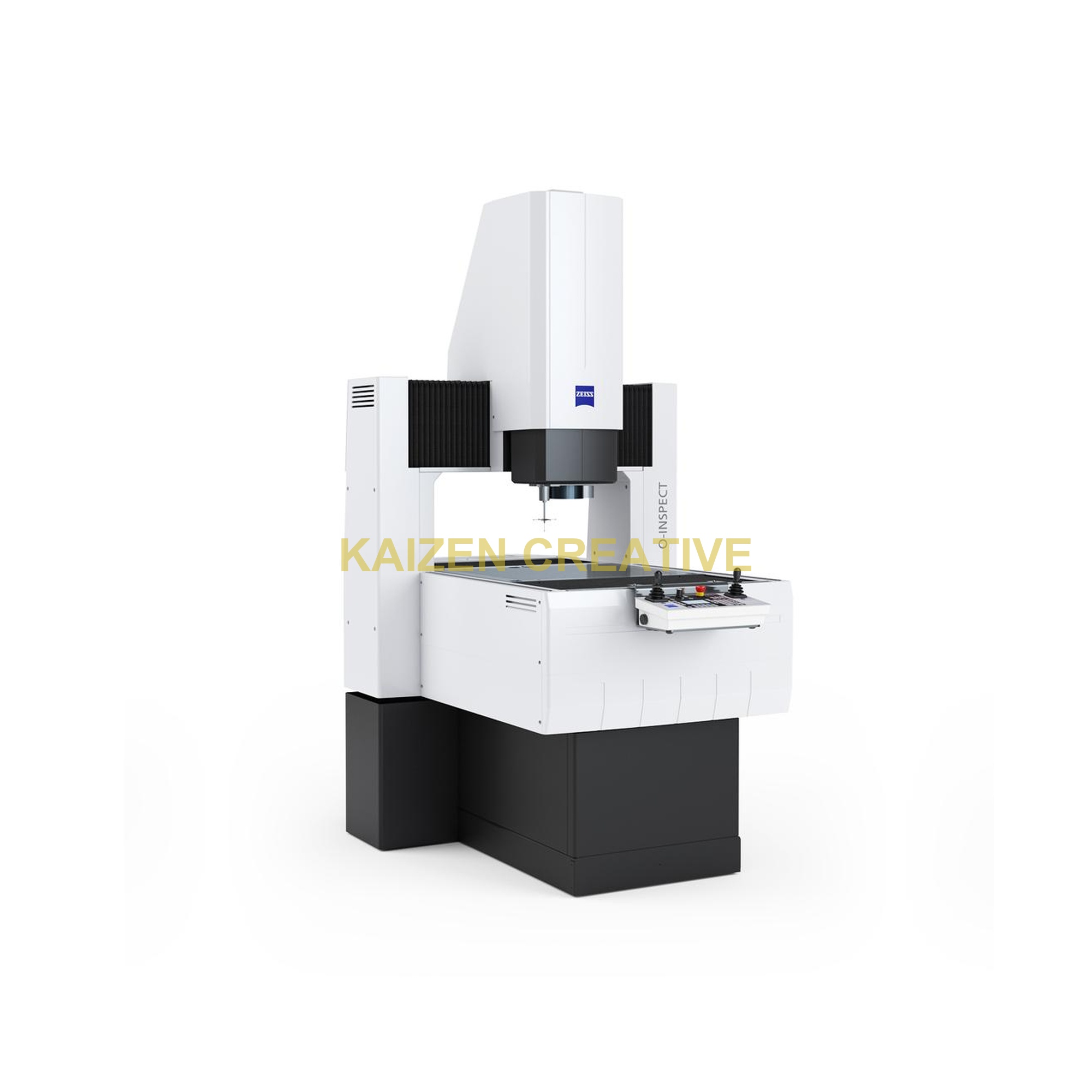

Máy Đo Đa Cảm Biến 3D Quang Học & Tiếp Xúc ZEISS O-INSPECT
1. Giới thiệu tổng quan hệ thống ZEISS O-INSPECT
ZEISS O-INSPECT là dòng máy đo tọa độ đa cảm biến (Multisensor CMM) kết hợp đồng thời cả công nghệ đo quang học thị giác không tiếp xúc và đầu đo quét tiếp xúc 3D VAST XXT trên cùng một hệ máy duy nhất.
2. Tính năng công nghệ nổi bật
- Công nghệ đo kép đa cảm biến (Multisensor): Đo quang học các biên dạng vi mô và đo tiếp xúc xúc giác các kích thước sâu trong lỗ phôi chỉ trong 1 lần gá đặt duy nhất.
- Ống kính quang học ZEISS Discovery Zoom: Zoom quang học độ phân giải siêu nét, giữ tiêu cự tự động và không biến dạng hình ảnh.
- Đầu quét tiếp xúc quét 3D VAST XXT: Đo quét liên tục các đường sinh, mặt phẳng, góc bo và đường tròn 3D với độ chính xác cao.
- Tích hợp cảm biến đo khoảng cách bằng ánh sáng trắng DotScan: Đo độ dày vật liệu trong suốt và biên dạng 3D không phản quang.
3. Thông số kỹ thuật chi tiết ZEISS O-INSPECT
| Thông số kỹ thuật | Giá trị tiêu chuẩn (ZEISS O-INSPECT) |
|---|---|
| Hành trình đo (X × Y × Z) | Từ 300 × 200 × 200 mm đến 800 × 600 × 300 mm (Nhiều model: 322, 543, 863) |
| Độ chính xác đo tiếp xúc (E0, MPE) | (1.6 + L/250) µm |
| Độ chính xác đo quang học (Exy, MPE) | (1.4 + L/250) µm |
| Hệ thống cảm biến tích hợp | Camera màu kỹ thuật số + ZEISS Discovery Zoom + ZEISS VAST XXT + Tùy chọn DotScan |
Ứng dụng: Đo các chi tiết phức hợp nhựa – kim loại, đầu nối điện tử connector, linh kiện điện thoại, thiết bị y tế và khuôn dập siêu chính xác.
