Kính hiển vi video 3D xoay động cơ 360 độ màn hình 13″ Full HD Werka 521-2657 (Camera 2MP / 60fps / Bàn đo 320x240mm)

Kính hiển vi video 3D Werka 521-2657 (3D Motorized Rotation Video Microscope) là bước đột phá công nghệ đỉnh cao trong lĩnh vực kiểm định quang học không phá hủy (NDT), giải quyết triệt để bài toán quan sát toàn cảnh 360 độ xung quanh các chân chip điện tử siêu nhỏ, mối hàn ẩn và khuyết tật thành lỗ cơ khí chính xác.

Được phát triển bởi thương hiệu quang học hàng đầu Werka Đức và phân phối chính thức qua Werka Việt Nam, dòng kính hiển vi video 3D Werka 521-2657 tích hợp cụm đầu kính xoay động cơ DC 360° nghiêng góc 45°, cảm biến máy ảnh 2MP chuẩn Full HD 1080P với tốc độ khung hình siêu mượt 60fps, màn hình hiển thị chuyên dụng 13 inch cùng phần mềm đo lường vi mô điều khiển bằng chuột không dây.

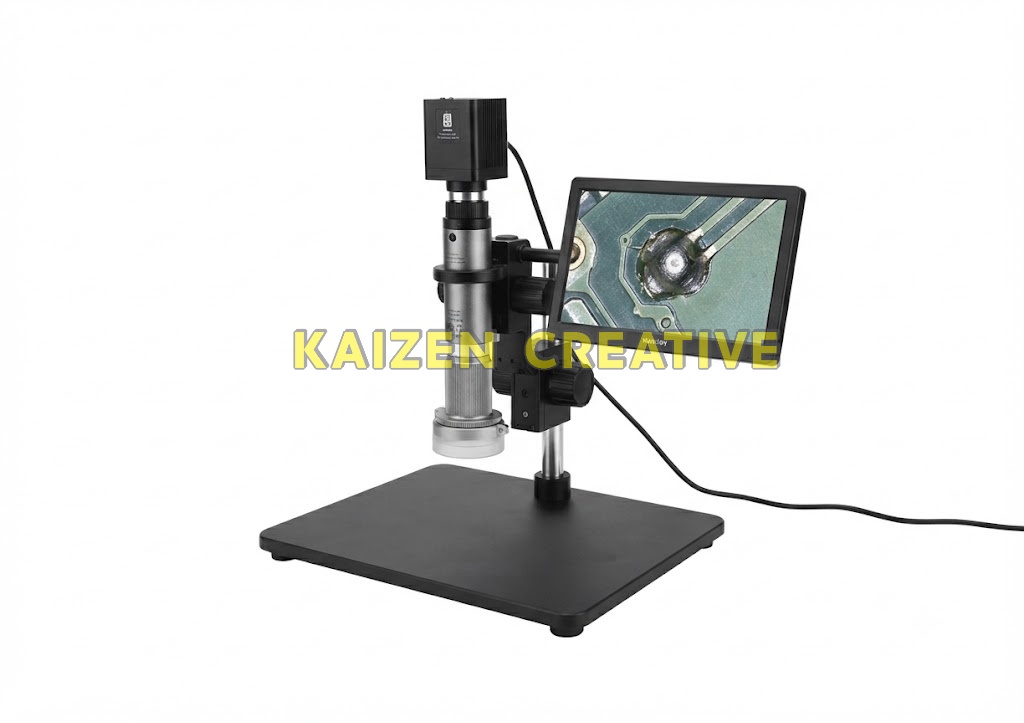

Hình 1: Kính hiển vi video 3D Werka 521-2657 tích hợp màn hình 13 inch Full HD và hệ thống xoay 360 độ tự động

1. Góc khuất quang học 2D: Vì sao kính hiển vi truyền thống bỏ sót lỗi chân hàn BGA?

Trong các dây chuyền dán bề mặt SMT hiện đại, các linh kiện chip như BGA (Ball Grid Array), QFN (Quad Flat No-leads), CSP và đầu nối mật độ cao có các mối hàn nằm ẩn dưới thân linh kiện hoặc ở mặt bên hông.

Khi sử dụng kính hiển vi quang học 2D nhìn thẳng từ trên xuống 90°, kỹ thuật viên hoàn toàn không thể phát hiện các lỗi nứt chân hàn bên hông (Side Cracking), hiện tượng bắc cầu thiếc ngầm (Tin Bridge), hay hiện tượng bóng hàn không tiếp xúc (Cold Solder Void).

Nếu dùng tay nghiêng bo mạch để quan sát, tiêu cự của kính lập tức bị lệch khiến hình ảnh mờ nhòe, bo mạch dễ bị trượt rơi và kỹ sư không thể kiểm tra đồng đều cả 4 cạnh xung quanh IC.

2. Tổng quan cấu trúc xoay động cơ 3D trên kính hiển vi video 3D Werka 521-2657

Kính hiển vi video 3D Werka 521-2657 (Mã sản phẩm: 521-2657, Barcode EAN: 6974804572657) là một trạm kiểm định quang học hoàn chỉnh, tích hợp liền khối giữa cơ cấu quang học 3D, camera xử lý ảnh số và màn hình Full HD.

Hệ thống quang học sử dụng cụm thấu kính phân bước Step Zoom từ 0.7X đến 4.5X (tỷ lệ 6.4:1), kết hợp cùng đầu phản xạ góc nghiêng 45° dẫn động bởi motor DC nhập khẩu siêu êm, vận hành bền bỉ không rung giật.

Hình 2: Cụm đầu phản quang xoay tròn 360 độ và bộ điều khiển tốc độ thông minh của kính hiển vi video 3D Werka 521-2657

Màn hình IPS 13 inch độ phân giải 1920×1080 Full HD được gắn trực tiếp trên tay đỡ kim loại xoay linh hoạt, giải phóng hoàn toàn đôi mắt của kỹ sư khỏi thị kính truyền thống.

Bàn làm việc hợp kim lớn kích thước 320 x 240 mm sơn tĩnh điện chống tĩnh điện ESD, cho phép đặt trọn vẹn các bo mạch máy chủ hoặc đồ gá cơ khí kích thước lớn một cách dễ dàng.

3. Bảng thông số kỹ thuật chi tiết kính hiển vi video 3D Werka 521-2657

Dưới đây là bảng thông số kỹ thuật chi tiết của kính hiển vi video 3D Werka 521-2657 được chứng nhận theo tiêu chuẩn kiểm chuẩn quang học công nghiệp Đức:

4. 6 Đột phá công nghệ đắt giá trên kính hiển vi video 3D Werka 521-2657

Kính hiển vi video 3D Werka 521-2657 hội tụ những tinh hoa công nghệ hàng đầu thế giới trong lĩnh vực kiểm soát chất lượng linh kiện điện tử:

5. Hướng dẫn vận hành quét 3D 360 độ và đo lường kích thước vi mô

Quy trình kiểm tra khuyết tật mối hàn 3D trên kính hiển vi video 3D Werka 521-2657 diễn ra vô cùng trực quan và nhanh chóng:

1. Cố định bo mạch: Đặt bo mạch PCB chứa chip BGA lên bàn làm việc 320x240mm của kính hiển vi video 3D Werka 521-2657.
2. Khởi động hệ thống: Bật công tắc nguồn màn hình 13″ và camera; hình ảnh bề mặt chip lập tức hiển thị sắc nét ở chế độ 2D quan sát thẳng từ trên xuống.
3. Kích hoạt chế độ xoay 3D: Gạt lẫy chuyển đổi chế độ 3D trên đầu thấu kính; hình ảnh lập tức nghiêng góc 45° hiển thị rõ nét toàn bộ sườn chân chip.
4. Điều khiển xoay 360 độ tự động: Nhấn nút trên bộ điều khiển xoay (Rotation Controller); đầu quang học sẽ tự động quay tròn quanh con chip với tốc độ 4 vòng/phút để bạn quét sạch 100% mối hàn ở cả 4 cạnh chip.
5. Đo lường và lưu báo cáo: Dùng chuột không dây chọn công cụ đo kích thước vết nứt hàn, sau đó nhấn biểu tượng chụp ảnh để lưu file JPG Full HD vào USB 16GB.

6. Bảng so sánh kính hiển vi video 3D Werka 521-2657 với kính hiển vi 2D thông thường

7. Ứng dụng thực chiến trong kiểm chuẩn SMT bán dẫn, hàng không và y tế

Nhờ khả năng quét lập thể không góc chết, kính hiển vi video 3D Werka 521-2657 là vũ khí kiểm chuẩn tối thượng của các nhà máy công nghệ cao:

• Kiểm tra bo mạch SMT & Đóng gói BGA: Phát hiện lỗi nứt chân hàn bên hông, xỉ hàn sót, bong tróc mạ vàng và lỗi tiếp xúc chân socket mật độ cao. Quý khách có thể kết hợp cùng các model quang học như kính hiển vi soi nổi Werka 520-0224 và danh mục thiết bị đo lường Werka để hoàn thiện hệ thống kiểm soát chất lượng.
• Gia công cơ khí siêu chính xác: Kiểm tra độ côn, độ bóng lòng trong của các lỗ khoan kim phun nhiên liệu động cơ phản lực và rãnh ren ốc vi mô.
• Sản xuất thiết bị cấy ghép Y tế (Medical Stents): Soi từng mắt lưới của ống nong mạch vành, khớp nhân tạo titan để đảm bảo không còn bavia gây nguy hiểm cho bệnh nhân.
• Công nghiệp Quốc phòng & Hàng không: Thẩm định độ tin cậy của các khối xử lý tín hiệu radar và hộp đen máy bay trong môi trường rung chấn cao.

8. Quy trình bảo dưỡng hệ thống động cơ DC xoay và bảo vệ cảm biến CCD

Quy tắc chăm sóc thiết bị định kỳ chuẩn phòng sạch:

• Luôn dùng khăn vải chuyên dụng lau sạch bụi trên mặt bàn làm việc 320x240mm sau mỗi ca làm việc.
• Không để cáp tín hiệu HDMI và dây nguồn bị gập khúc hoặc chèn ép dưới chân đế máy.
• Định kỳ sao lưu dữ liệu hình ảnh từ USB 16GB vào máy chủ lưu trữ của công ty để giải phóng bộ nhớ.

9. Câu hỏi thường gặp (FAQ) về kính hiển vi video 3D Werka 521-2657

Hãy đầu tư ngay kính hiển vi video 3D Werka 521-2657 hôm nay để nâng tầm quy trình kiểm soát chất lượng SMT, loại bỏ 100% điểm mù chân hàn và khẳng định vị thế công nghệ của doanh nghiệp bạn!
