Máy Đo Tọa Độ Quang Học 2D / 3D Tự Động Hoàn Toàn CNC Kiểu Cầu GV-OptiCore YVM Series (YVM-652CNC, YVM-872CNC, YVM-1282CNC, YVM-15122CNC / Khổ Lớn Đến 1500x1200mm / Kết Cấu Cầu Di Động Moving Bridge / Thước Quang 0.2µm / Camera 2MP / Đo Chiều Cao 3D & Độ Cong Vênh / Phần Mềm YR-CNC)

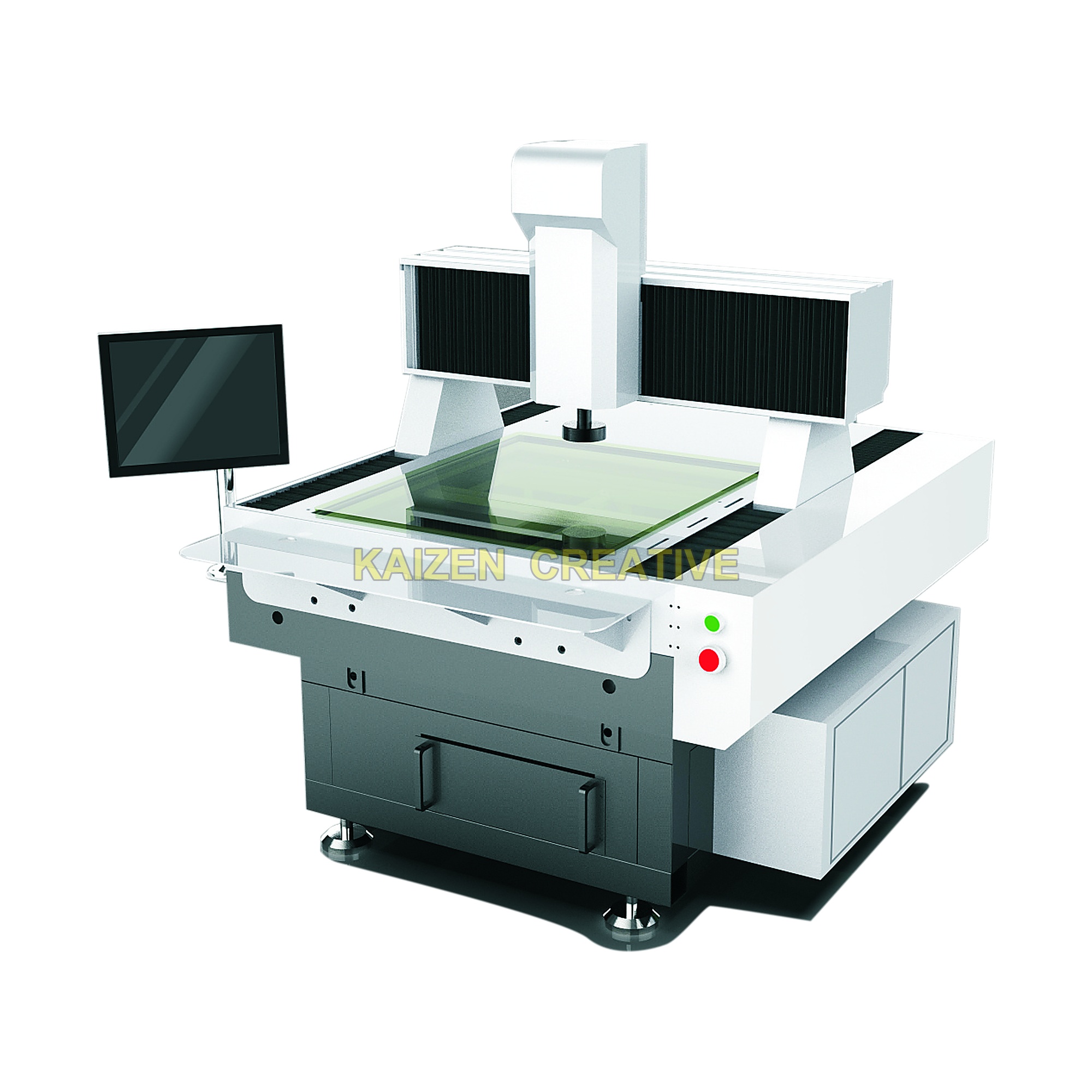

Hình ảnh thực tế YVM Series Fully Automatic 2D/3D Large-Format Optical Measuring Machine (YVM-652CNC, YVM-872CNC, YVM-1282CNC, YVM-15122CNC) – Bản quyền phân phối chính thức Kaizen Creative
1. Giới thiệu tổng quan về Máy đo quang học 2D / 3D tự động hoàn toàn CNC khổ lớn kiểu cầu (YVM-652CNC, YVM-872CNC, YVM-1282CNC, YVM-15122CNC)
Trong kỷ nguyên sản xuất cơ khí chính xác, công nghiệp bán dẫn và sản xuất bản mạch điện tử mật độ cao (High-Density Interconnect – HDI PCB), việc kiểm soát kích thước hình học không tiếp xúc đóng vai trò sống còn đối với chất lượng sản phẩm xuất xưởng. Dòng YVM Series Fully Automatic 2D/3D Large-Format Optical Measuring Machine là cỗ máy đo tọa độ quang học (Vision Measuring Machine – VMM) thế hệ mới do hãng GV-OptiCore (Yuanxing Optical) nghiên cứu và phát triển, được công ty TNHH Kaizen Creative Việt Nam phân phối độc quyền chính thức tại thị trường Việt Nam.
Series bao gồm các model chủ lực: YVM-652CNC, YVM-872CNC, YVM-1282CNC, YVM-15122CNC với dải hành trình đo phong phú, phục vụ từ các phòng kiểm tra chất lượng (QC/QA Lab) trong nhà máy cơ khí đến các dây chuyền kiểm soát kích thước bản mạch tự động tốc độ cao 24/7.
2. Đột phá giải quyết triệt để các bài toán đo kiểm phức tạp trong nhà máy
Các phương pháp đo lường truyền thống như thước cặp, panme, dưỡng đo hoặc kính phóng hình profile projector thường gặp phải các hạn chế nghiêm trọng:
- Lực tiếp xúc cơ học làm biến dạng phôi mỏng: Các chi tiết nhựa mỏng, cao su, màng film quang học, bản mạch FPC rất dễ bị uốn cong khi chạm đầu đo cơ khí, gây sai số đo lường lớn.
- Tốc độ đo thủ công chậm chạp: Không đáp ứng kịp tiến độ giao hàng khi cần đo hàng trăm kích thước (khoảng cách tâm lỗ, độ tròn, góc vát, độ song song) trên mỗi sản phẩm hàng loạt.
- Sai lệch phụ thuộc tay nghề kỹ thuật viên: Mỗi người đọc thước hoặc chỉnh mắt kính hiển vi cho ra một kết quả khác nhau.
Hệ thống YVM Series Fully Automatic 2D/3D Large-Format Optical Measuring Machine giải quyết triệt để các rào cản trên bằng phương pháp đo quang học quang học không tiếp xúc (Non-contact optical measurement) kết hợp cùng thuật toán xử lý ảnh thông minh, giúp nâng cao năng suất kiểm tra lên gấp 5 – 10 lần và triệt tiêu hoàn toàn sai số chủ quan.
3. Bảng thông số kỹ thuật chi tiết các Model thuộc YVM Series Fully Automatic 2D/3D Large-Format Optical Measuring Machine
| Thông số kỹ thuật (Specification) | Model YVM-652CNC | Model YVM-872CNC | Model YVM-1282CNC | Model YVM-15122CNC |
|---|---|---|---|---|
| Hành trình đo X × Y × Z | 600 × 500 × 200 mm | 800 × 700 × 200 mm | 1200 × 800 × 200 mm | 1500 × 1200 × 200 mm |
| Kích thước ngoài (D × R × C) | 1200 × 1700 × 1650 mm | 1400 × 1800 × 1650 mm | 1800 × 2200 × 1650 mm | 2100 × 2600 × 1650 mm |
| Trọng lượng thiết bị | 1500 kg | 1900 kg | 3100 kg | 4500 kg |
| Tải trọng mặt bàn kính | 100 kg (Chịu tải phôi nặng và đồ gá đa vị trí) | |||
| Độ chính xác đo lường | Trục X, Y: ≤ (3 + L/200) µm | Trục Z: ≤ (5 + L/200) µm (L tính bằng mm) | |||
| Độ lặp lại (Repeatability) | 3 µm | |||
| Thước đo quang học tuyến tính | Thước quang kim loại nhập khẩu cao cấp, độ phân giải tiêu chuẩn 0.2 µm (Tùy chọn 0.1 µm) | |||
| Hệ thống truyền động & Động cơ | Động cơ AC Servo công suất lớn nhập khẩu, ray trượt tuyến tính nhập khẩu và trục vít me bi mài chính xác cao | |||
| Kết cấu cơ khí khung máy | Kết cấu cầu di động (Moving bridge structure) bằng vật liệu corundum cao cấp, bệ đá Granite tự nhiên cấp 000 chống rung công nghiệp | |||
| Hệ thống Camera thu nhận | Camera kỹ thuật số màu độ phân giải cao 2.0 Megapixel (Imported high resolution color camera 2 million digital signal) | |||
| Ống kính quang học | Độ phóng đại quang học 0.75X ~ 4.5X, độ phóng đại hiển thị 24X ~ 156X (mở rộng 12X ~ 312X, hỗ trợ Auto Zoom lens) | |||
| Nguồn sáng bề mặt (Trên) | Nguồn sáng đồng trục song song + LED dán mật độ cao (Parallel coaxial light source, high density patch LED) | |||
| Nguồn sáng biên dạng (Dưới) | Nguồn sáng LED lạnh quang lộ song song điều chỉnh độ sáng chính xác | |||
| Phần mềm điều khiển & Đo lường | Phần mềm CNC tự động cao cấp Yuanxing YR-CNC tích hợp thuật toán đo quang học 2D/3D, đo độ phẳng, độ vênh, kết nối MES | |||
| Máy tính điều khiển đi kèm | Trang bị sẵn máy tính đồng bộ thương hiệu Lenovo cấu hình cao chuyên dụng cho xử lý đồ họa đo lường công nghiệp | |||
| Tùy chọn phụ kiện mở rộng | Đầu dò tiếp xúc chạm (Contact probe), ống kính zoom tự động (Auto zoom lens), cảm biến đồng tiêu laser (Copolymerization laser), cơ cấu kẹp xi lanh khí nén chuyên dụng | |||
4. Các ưu điểm công nghệ vượt trội khẳng định vị thế của GV-OptiCore
4.1. Kết cấu cổng cầu di động Moving Bridge siêu vững chãi cho phôi khổ lớn đến 1500 × 1200 mm
Thiết kế kiểu cổng cầu di động (Moving bridge) giúp bàn đo kính cố định vững chãi trên bệ đá Granite nguyên khối, mang lại không gian thao tác đo cực kỳ rộng rãi. Thiết kế này triệt tiêu hoàn toàn quán tính của phôi nặng khi dịch chuyển, cho phép kiểm tra những tấm bản mạch PCB cỡ lớn, tấm FPC, khung màn hình tivi, vỏ pin xe điện EV hoặc đặt cùng lúc hàng chục đồ gá chi tiết.
4.2. Khối lượng máy lên tới 4.5 Tấn & Bệ đá cẩm thạch Granite cấp 000 triệt tiêu rung chấn
Với trọng lượng khủng từ 1.500 kg đến 4.500 kg, hệ thống đạt độ cứng vững kết cấu tuyệt đối, kháng lại mọi rung chấn từ máy dập, máy phay CNC lân cận trong nhà xưởng. Vật liệu corundum và đá Granite cấp 000 đảm bảo sự ổn định kích thước dài hạn qua hàng chục năm vận hành.
4.3. Tải trọng bàn đo 100 kg & Tích hợp cơ cấu ép kẹp xi lanh khí nén tự động
Bàn kính quang học chịu tải trọng lên tới 100 kg, dễ dàng lắp đặt các bộ gá kẹp khí nén tự động (Pneumatic cylinder platen mechanism) giúp ép phẳng các tấm vật liệu dẻo, tấm phim mỏng hoặc bản mạch cong vênh trước khi quét đo tự động.
4.4. Hệ thống quang học đồng trục song song (Coaxial Light) & LED dán mật độ cao
Tích hợp nguồn sáng đồng trục song song chiếu thẳng đứng từ bên trong ống kính xuống bề mặt phôi, giải quyết hoàn hảo bài toán đo bề mặt bóng gương, tấm wafer bán dẫn, mặt kính điện thoại và đáy các rãnh lỗ sâu mà nguồn sáng xiên góc không thể tiếp cận.
4.5. Tích hợp toàn diện công nghệ đo 3D: Đo trục Z quang học, Đầu chạm Renishaw & Cảm biến đồng tiêu Laser
Hệ thống hỗ trợ đo chiều cao quang học qua trục Z với độ lặp lại cao, đồng thời cho phép gắn đồng thời đầu chạm tiếp xúc cơ khí (Contact probe) và cảm biến đồng tiêu quang học Laser (Copolymerization laser) để quét đám mây điểm 3D, đo độ phẳng (Flatness), độ cong vênh (Warpage), độ trụ, độ tròn không gian 3 chiều.
4.6. Phần mềm Yuanxing YR-CNC kết nối mạng công nghiệp MES & Xuất báo cáo tự động
Phần mềm YR-CNC hỗ trợ lập trình đo tự động theo tọa độ CAD (Offline programming), tự động phân loại NG/OK bằng âm thanh và màu sắc, tự động xuất dữ liệu thống kê SPC kiểm soát năng lực quá trình (Cp, Cpk) và sẵn sàng kết nối dữ liệu hai chiều với hệ thống điều hành sản xuất MES của nhà máy thông minh.
5. Ứng dụng thực tế trong các lĩnh vực công nghiệp công nghệ cao
Dòng máy được thiết kế chuyên biệt và ứng dụng sâu rộng trong các ngành trọng điểm:
🔌 Bảng mạch in PCB & FPC
Đo bề rộng đường mạch trên/dưới (Top/Bottom line width), khoảng cách đường mạch (Line space), khoảng cách từ tâm lỗ đến mép đồng, đường kính lỗ via mạ đồng và lỗ mù vi mô.
⚡ Năng lượng mới & Pin EV
Kiểm tra kích thước vỏ pin xe điện (Battery case), đo độ bavia cạnh hàn siêu âm, phát hiện dị tật kích thước trên thanh busbar đồng và màng cách điện pin lithium.
📱 Màn hình & Kính điện thoại
Đo đường bao viền kính cường lực, độ vát góc R (Corner Radius), độ cong vênh (Warpage), vị trí lỗ loa, cảm biến camera trên mặt kính điện thoại thông minh.
⚙️ Gia công cơ khí chính xác & Khuôn mẫu
Đo chi tiết tiện phay CNC, bánh răng vi mô, ren ốc vít y tế, cối chày dập khuôn mẫu, đầu nối kim loại nối cáp mạng viễn thông.
6. Hướng dẫn quy trình 5 bước đo kiểm tự động chuẩn mực
- Khởi động và hiệu chuẩn gốc chuẩn: Bật máy tính và thiết bị, phần mềm tự động đưa 3 trục về gốc chuẩn Home Position để đồng bộ hệ tọa độ cơ khí với thước quang học.
- Gá đặt phôi mẫu lên bàn kính: Đặt phôi mẫu vào vùng làm việc. Điều chỉnh chân kẹp hoặc đồ gá cố định (đối với đo phôi lớn hoặc hàng loạt nhiều chi tiết).
- Thiết lập nguồn sáng và độ phóng đại: Lựa chọn nguồn sáng trên (bề mặt) hoặc nguồn sáng dưới (xuyên thấu) phù hợp với màu sắc và độ phản quang của vật liệu.
- Lập trình / Chạy lệnh đo tự động: Chọn tính năng bắt điểm thông minh (Auto Edge) để đo kích thước hoặc tải file chương trình đo CNC đã lưu sẵn. Máy sẽ tự động di chuyển quét mọi vị trí cần kiểm tra.
- Xuất báo cáo nghiệm thu: Phần mềm tự động so sánh giá trị thực tế với dung sai bản vẽ thiết kế (Tolerance Limit), đánh giá OK/NG và xuất báo cáo PDF/Excel/CAD lưu trữ vào cơ sở dữ liệu chất lượng.
7. So sánh hiệu quả giữa dòng máy GV-OptiCore và thiết bị đo truyền thống
Bảng so sánh trực quan dưới đây giúp doanh nghiệp thấy rõ lợi thế thu hồi vốn (ROI) nhanh chóng khi đầu tư hệ thống đo quang học GV-OptiCore:
| Tiêu chí so sánh | Thước cặp / Panme cơ | Máy chiếu Profile Projector | GV-OptiCore YVM Series |
|---|---|---|---|
| Phương pháp đo | Tiếp xúc cơ khí | Quang học chiếu bóng | Quang học số hóa + Thuật toán AI |
| Ảnh hưởng lên phôi mỏng | Dễ làm xước, biến dạng | Không ảnh hưởng | Hoàn toàn không tiếp xúc, tuyệt đối an toàn |
| Độ phân giải | 0.01 ~ 0.001 mm | 0.001 mm | 0.0005 ~ 0.0002 mm (0.5µm – 0.2µm) |
| Tốc độ đo hàng loạt | Rất chậm, đo từng kích thước | Thủ công, mất nhiều thời gian | Tự động CNC siêu tốc, đo hàng trăm điểm/phút |
| Xuất dữ liệu & Báo cáo | Ghi chép thủ công bằng tay | Không hỗ trợ | Xuất tự động Word, Excel, CAD, liên kết MES |
8. Các câu hỏi thường gặp (FAQ) về dòng máy đo quang học YVM Series
A: Hoàn toàn được. Máy hỗ trợ tính năng đo chiều cao trục Z bằng phương pháp lấy nét quang học tự động (Optical Autofocus) hoặc tích hợp thêm đầu dò tiếp xúc chạm Renishaw/MCP probe để đo chiều cao bậc, chiều sâu lỗ mù và độ phẳng bề mặt 3D chính xác tuyệt đối.
A: Có. Phần mềm cho phép nhập trực tiếp file bản vẽ CAD (định dạng .DXF, .DWG), hỗ trợ lập trình đường chạy đo trước khi gia công xong phôi thực tế và tự động so sánh dung sai kích thước thực tế với bản vẽ thiết kế gốc.
A: Thiết bị được bảo hành chính hãng 12 tháng theo cam kết nhà sản xuất. Đội ngũ kỹ sư chuyên gia giàu kinh nghiệm của Kaizen Creative trực tiếp vận chuyển, lắp đặt, căn chỉnh thăng bằng, hiệu chuẩn bằng thước chuẩn thủy tinh/bộ căn mẫu và đào tạo chuyển giao công nghệ tận xưởng cho khách hàng.
📥 TẢI TRỌN BỘ CATALOGUE THIẾT BỊ ĐO QUANG HỌC GV-OPTICORE (PDF GỐC)
Quý khách có thể xem và tải bản Catalogue đầy đủ 22 trang chứa trọn vẹn thông số kỹ thuật, bản vẽ kích thước và các tùy chọn mở rộng của hãng:
CÔNG TY TNHH KAIZEN CREATIVE VIỆT NAM — NHÀ PHÂN PHỐI ĐỘC QUYỀN GV-OPTICORE
Kaizen Creative là đại diện phân phối chính thức và độc quyền toàn diện các dòng thiết bị đo lường quang học chính xác GV-OptiCore tại Việt Nam. Chúng tôi cam kết cung cấp sản phẩm chính hãng 100%, bảo hành 12 tháng, hỗ trợ đo thử mẫu miễn phí trước khi quyết định đầu tư và cung cấp dịch vụ hiệu chuẩn định kỳ uy tín.
