Máy đo tọa độ quang học 3D kết hợp đầu chạm Werka 5290-300P / MA-300P (X300 Y200 Z200mm / Sai số 2.5+L/200µm / Đầu chạm 3D MCP Probe / Thước quang 0.5µm / iMeasuring 3.1 / 185kg)

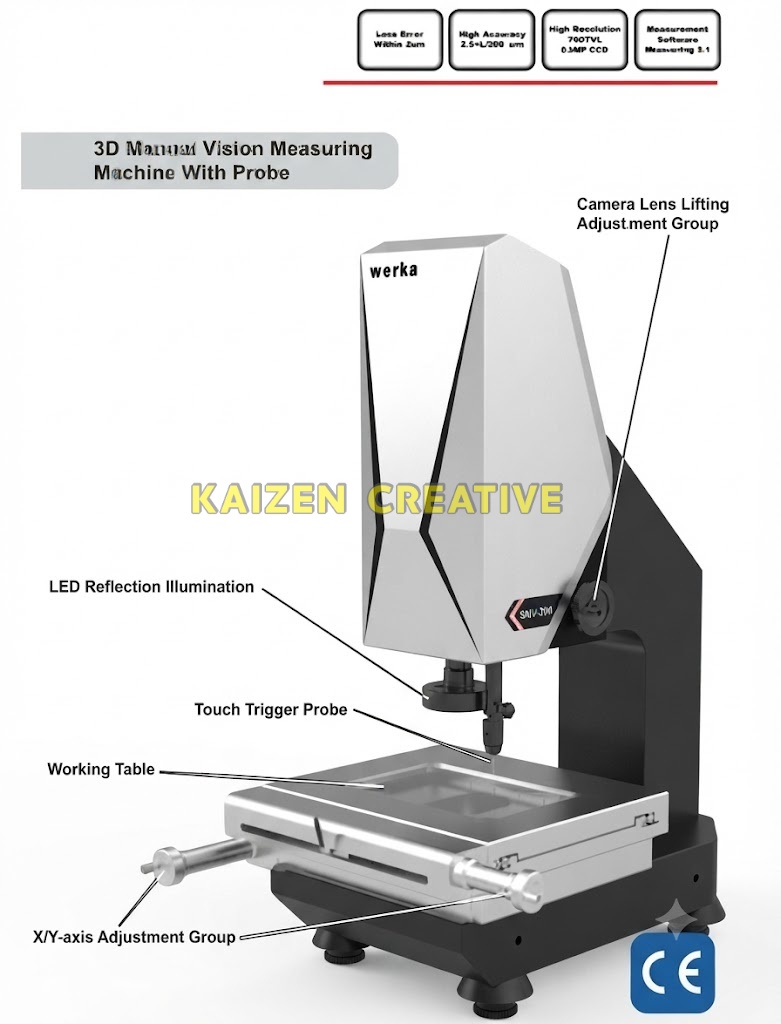

Máy đo tọa độ quang học Werka 5290-300P (Model: MA-300P 3D Manual Vision Measuring Machine with Probe) là hệ thống đo kiểm kích thước hình học không gian 3D và dung sai vị trí (GD&T) tích hợp công nghệ kép đỉnh cao: phối hợp nhịp nhàng giữa thị giác quang học không tiếp xúc (Optical Vision) và đầu đo chạm tiếp xúc 3D (Touch Trigger Probe). Được nghiên cứu, phát triển và chế tạo theo tiêu chuẩn kỹ thuật nghiêm ngặt của tập đoàn đo lường Châu Âu Werka Đức và phân phối chính thức qua Werka Việt Nam, thiết bị là giải pháp đo kiểm toàn năng lý tưởng cho các ngành công nghiệp mũi nhọn: điện tử 3C, công nghệ bán dẫn (Semiconductor), vi mạch PCB/FPC, linh kiện phụ tùng ô tô xe máy, thiết bị y tế tinh vi, gia công cơ khí khuôn mẫu chính xác cao và hàng không vũ trụ.
Được thiết lập trên nền tảng bệ máy và cột trụ hoàn toàn bằng đá hoa cương Granite tự nhiên Grade 00 nguyên khối siêu nặng 185 kg, máy đo tọa độ quang học Werka 5290-300P mang lại độ ổn định nhiệt vượt bậc và khả năng triệt tiêu rung động hiện trường tuyệt hảo. Máy sở hữu hành trình đo rộng rãi X = 300 mm, Y = 200 mm, hành trình trục Z = 200 mm dẫn hướng tuyến tính độ chính xác cao, thước quang học cấp A siêu phân giải 0.5 µm (0.0005 mm), đạt cấp chính xác sai số chỉ thị E1xy ≤ (2.5 + L/200) µm, độ lặp lại vị trí ≤ 2 µm. Điểm đột phá của phiên bản MA-300P là được trang bị sẵn Đầu đo chạm 3D MCP Touch Probe nhập khẩu kết hợp cùng ống kính định vị khấc 6.5X Detent Zoom Lens, Camera màu kỹ thuật số 1/3″ Color CCD 700TVL cho độ phóng đại hiển thị 26x – 172x, nguồn sáng LED bề mặt 4 vòng 8 phân vùng điều chỉnh 256 cấp sáng, đèn Laser định vị dẫn đường và phần mềm đo lường 3D chuyên nghiệp iMeasuring 3.1 tự động xuất dữ liệu ra AutoCAD và Excel.
Mục lục bài viết (Table of Contents)
- 1. Tổng quan về máy đo tọa độ quang học 3D Werka 5290-300P (Model: MA-300P)
- 2. Điểm đột phá: Giải quyết triệt để bài toán đo góc khuất và lỗ sâu mà máy đo 2D bất lực
- 3. Bảng thông số kỹ thuật chi tiết máy đo tọa độ quang học Werka 5290-300P (MA-300P)
- 4. 7 Ưu điểm công nghệ vượt trội khẳng định chất riêng của Werka 5290-300P
- 4.1. Tích hợp đầu chạm tiếp xúc 3D MCP Probe nhập khẩu: Đo kiểm không gian 3 chiều chuẩn xác
- 4.2. Khung thân bệ đá Granite tự nhiên nguyên khối 185kg chống biến dạng nhiệt và triệt tiêu rung chấn
- 4.3. Không gian đo lớn X300 x Y200 x Z200 mm đáp ứng đa dạng kích cỡ phôi mẫu
- 4.4. Thước quang học cấp A phân giải 0.5 µm và cơ cấu dẫn động thanh trơn không răng Toothless Rod
- 4.5. Ống kính Detent Zoom 6.5X kết hợp Camera màu CCD 700TVL sắc nét không méo hình
- 4.6. Hệ thống chiếu sáng LED 4 vòng 8 phân vùng điều chỉnh 256 mức sáng và đèn Laser định vị
- 4.7. Phần mềm đo lường 3D iMeasuring 3.1 mạnh mẽ, xuất báo cáo AutoCAD/Excel tự động
- 5. Ứng dụng thực chiến trong các ngành sản xuất công nghệ cao
- 6. Hướng dẫn quy trình 5 bước đo kiểm kết hợp Quang học và Đầu chạm 3D trên Werka 5290-300P
- 7. So sánh Werka 5290-300P với máy đo quang học 2.5D và máy đo 3D CMM
- 8. Câu hỏi thường gặp (FAQ) về máy đo tọa độ quang học Werka 5290-300P
- 9. Địa chỉ mua máy đo tọa độ quang học Werka 5290-300P chính hãng, uy tín
1. Tổng quan về máy đo tọa độ quang học 3D Werka 5290-300P (Model: MA-300P)
Trong thực tế sản xuất tại các nhà máy chế tạo khuôn mẫu, linh kiện bán dẫn và cơ khí chính xác, các kỹ sư QA/QC thường xuyên gặp phải tình thế “tiến thoái lưỡng nan”. Các chi tiết gia công hiện đại không chỉ có các đường viền phẳng 2D mà luôn đi kèm các kết cấu không gian 3 chiều: lỗ mù sâu đáy, bậc nghiêng bên hông, rãnh then khuất ánh sáng, mặt cầu và dung sai độ trụ, độ đồng trục 3D.
Nếu đầu tư một cỗ máy đo tọa độ 3 chiều CMM chuyên dụng hoàn toàn bằng đầu chạm, chi phí đầu tư và bảo trì hàng năm cực kỳ đắt đỏ, đồng thời việc đo các chi tiết mỏng, đàn hồi (như màng cao su, mạch dẻo FPC) rất dễ gây trầy xước hoặc biến dạng. Ngược lại, nếu chỉ sử dụng các dòng máy đo quang học 2D/2.5D tiêu chuẩn như máy đo quang học Werka 5290-300 hay máy đo quang học Werka 5290-100B, máy lại hoàn toàn “mù” trước các góc khuất không thể chiếu sáng tới.
Máy đo tọa độ quang học Werka 5290-300P (Mã quốc tế: Werka MA-300P) chính là lời giải hoàn hảo nhất cho bài toán cân bằng giữa chi phí đầu tư và năng lực đo lường 3D toàn diện. Bằng việc tích hợp trực tiếp Đầu đo chạm 3D MCP Touch Probe song hành cùng cụm Camera quang học CCD độ nét cao trên cùng một thân máy bệ đá Granite 185 kg, Werka 5290-300P mang đến khả năng đo linh hoạt không giới hạn: vừa bắt biên dạng ngoài bằng ánh sáng siêu tốc, vừa chạm đo kích thước hình học 3D bên trong với độ chuẩn xác tuyệt đối.
2. Điểm đột phá: Giải quyết triệt để bài toán đo góc khuất và lỗ sâu mà máy đo 2D bất lực
Sự ra đời của máy đo tọa độ quang học Werka 5290-300P giải quyết triệt để các rào cản kỹ thuật lớn trong phòng kiểm chuẩn Metrology:
- Khắc phục điểm mù quang học tại các thành vách thẳng đứng và lỗ sâu: Camera quang học chỉ có thể nhìn từ trên xuống hoặc xuyên qua đáy kính. Với các lỗ mù sâu, bậc rãnh khoét bên hông phôi đúc hay mặt vát không phản xạ ánh sáng, đầu đo chạm 3D MCP Probe sẽ tự động hạ kim đo ruby tiếp xúc trực tiếp để lấy tọa độ XYZ chính xác từng micromet.
- Đo lường linh hoạt các vật liệu đa dạng trên cùng một lần gá: Các bề mặt phẳng ngoài bằng kim loại mạ bóng hoặc nhựa mỏng sẽ được đo bằng quang học (không chạm, không gây xước), trong khi các kích thước ren ốc, hốc khuôn sâu sẽ được đo bằng đầu chạm MCP Probe. Người vận hành không cần phải chuyển phôi qua lại giữa hai cỗ máy khác nhau.
- Trải nghiệm thao tác tay êm ái, nhạy bén và kiểm soát tuyệt đối: Hệ thống sử dụng cơ cấu truyền động thanh trơn không răng (Toothless Rod) kết hợp chốt khóa trượt nhanh (Fast moving locking device). Kỹ thuật viên có thể đẩy nhanh bàn máy để định vị phôi, sau đó xoay nhẹ núm vi chỉnh để bắt điểm mượt mà với độ trễ (Hysteresis error) dưới 2 µm.
- Xuất dữ liệu 3D đồng bộ ra bản vẽ CAD và bảng tính Excel: Toàn bộ dữ liệu đo từ camera và đầu chạm MCP được phần mềm iMeasuring 3.1 gom chung vào một hệ tọa độ phôi duy nhất (Part Coordinate System), tự động tính toán các dung sai hình học không gian GD&T phức tạp và xuất báo cáo hoàn chỉnh chỉ bằng một cú nhấp chuột.
Đầu tư thông minh – Tối ưu chi phí: Máy đo tọa độ quang học Werka 5290-300P mang lại 90% tính năng đo lường không gian của một cỗ máy 3D CMM đắt tiền với mức chi phí đầu tư chỉ bằng một phần ba, giúp các doanh nghiệp vừa và nhỏ dễ dàng nâng chuẩn chất lượng sản phẩm.
3. Bảng thông số kỹ thuật chi tiết máy đo tọa độ quang học Werka 5290-300P (MA-300P)
Dưới đây là bảng thông số kỹ thuật xuất xưởng chính thức của máy đo tọa độ quang học Werka 5290-300P từ nhà sản xuất Werka:
| Chỉ tiêu kỹ thuật | Thông số tiêu chuẩn máy đo tọa độ Werka 5290-300P (MA-300P) |
|---|---|
| Mã sản phẩm (Art. No.) | 5290-300P (3D Manual Vision Measuring Machine with Probe) |
| Model máy | MA-300P (Dòng máy đo quang học 3D tích hợp đầu chạm MCP cao cấp) |
| Kích thước bàn kính làm việc | 356 x 248 mm (Kính quang học phẳng chuẩn chịu lực) |
| Hành trình đo trục X / Y | 300 x 200 mm |
| Hành trình đo chiều cao trục Z | 200 mm (Thanh dẫn hướng tuyến tính độ chính xác cao) |
| Độ phân giải thước quang (Resolution) | 0.0005 mm (tương đương 0.5 µm) trên cả 3 trục X/Y/Z |
| Sai số chỉ thị độ chính xác | E1xy ≤ (2.5 + L/200) µm (với $L$ là chiều dài đo tính bằng mm) |
| Độ lặp lại phép đo (Repeatability) | ≤ 2.0 µm |
| Cơ cấu chuyển động trục | Thanh trơn không răng Toothless Rod & Khóa di chuyển nhanh (Fast moving locking device) |
| Hệ thống đầu đo chạm 3D (Touch Probe) | Đầu đo chạm tiếp xúc 3D Imported MCP Probe chính hãng |
| Cảm biến Camera thu hình | Camera màu kỹ thuật số 1/3″ Color CCD Camera 700TVL độ nét cao |
| Ống kính quang học Zoom | Ống kính định vị khấc 6.5X High Resolution Detent Zoom Lens (0.7x – 4.5x) |
| Độ phóng đại hiển thị video | 26x – 172x (Hiển thị sắc nét trên màn hình máy tính) |
| Hệ thống nguồn sáng thông minh |
– Bề mặt: LED lạnh 4 vòng 8 phân vùng điều chỉnh 256 mức sáng (0-255 grade) – Viền đáy: LED song song (Contour Parallel LED) – Định vị: Đèn LED Laser Navigation Lights |
| Phần mềm đo lường chuyên dụng | iMeasuring 3.1 3D Measuring Software (Đo 3D tiếp xúc & quang học, xuất CAD/Excel) |
| Kết cấu khung thân máy | Đế máy và cột trụ đứng bằng đá hoa cương Granite tự nhiên nguyên khối |
| Môi trường làm việc tiêu chuẩn | Nhiệt độ: 20°C ± 2°C (dao động < 1°C/h), Độ ẩm: 30% – 60% RH, Độ rung < 0.002g, < 15Hz |
| Hệ điều hành tương thích | Windows XP, Windows 7, Windows 8.1, Windows 10 (Hỗ trợ cả 32-bit & 64-bit) |
| Kích thước bao ngoài (WxDxH) | 830 x 667 x 1000 mm |
| Trọng lượng thiết bị (Net Weight) | 185 Kg (Đầm chắc, chống rung triệt để) |
| Trọn bộ giao hàng tiêu chuẩn | Thân máy chính, Đầu đo chạm MCP Probe, Thước kính chuẩn hiệu chuẩn (Calibration Block), Phần mềm iMeasuring 3.1 bản quyền kèm USB Dongle, Bộ điều khiển nguồn sáng Controller, Đèn LED chiếu viền, Ống kính Detent Zoom Lens, Camera màu 1/3″ CCD, Card thu hình Video Capture Card, Bạt chống bụi, Sách hướng dẫn & Chứng nhận xuất xưởng. |
| Tùy chọn nâng cấp (Optional) | Bàn làm việc chống rung chuyên dụng (WP-WC1), Bộ máy tính đồng bộ DELL (WP-PC10). |
Tham khảo thêm toàn bộ các dòng thiết bị kiểm chuẩn hình học chính xác cao tại danh mục thiết bị đo lường chính hãng của Werka Việt Nam.
4. 7 Ưu điểm công nghệ vượt trội khẳng định chất riêng của Werka 5290-300P
4.1. Tích hợp đầu chạm tiếp xúc 3D MCP Probe nhập khẩu: Đo kiểm không gian 3 chiều chuẩn xác
Ưu thế vượt trội nhất định vị thương hiệu của máy đo tọa độ quang học Werka 5290-300P chính là việc trang bị sẵn cụm đầu đo chạm 3D MCP Touch Trigger Probe nhập khẩu cao cấp. Đầu chạm sử dụng viên bi ruby siêu cứng kết hợp cảm biến vi sai cực nhạy:
- Khi viên bi ruby chạm nhẹ vào bề mặt mẫu với lực tiếp xúc cực nhỏ, tín hiệu kích hoạt tức thời sẽ truyền về hệ thống để khóa tọa độ X, Y, Z tại thời điểm chạm.
- Cho phép đo đạc hoàn hảo các thông số hình học không gian 3D: chiều sâu đáy lỗ mù, đường kính trong của ống trụ tròn, độ phẳng mặt phẳng không gian, góc nghiêng 3D giữa hai mặt phẳng, khoảng cách tâm giữa các lỗ nằm ở các độ cao khác nhau.
- Hệ thống phần mềm iMeasuring 3.1 tự động bù bán kính viên bi ruby (Radius Compensation) chuẩn xác, loại trừ mọi sai lệch cơ học.
4.2. Khung thân bệ đá Granite tự nhiên nguyên khối 185kg chống biến dạng nhiệt và triệt tiêu rung chấn
Độ chính xác cấp micromet chỉ có thể đạt được khi khung máy sở hữu sự ổn định tuyệt đối. Werka 5290-300P được chế tác với toàn bộ bệ máy (Base) và cột trụ đứng đỡ trục Z (Pillar) bằng đá Granite tự nhiên Grade 00 liền khối với tổng trọng lượng 185 kg. Khối đá cẩm thạch này đem lại những đặc tính kỹ thuật vượt trội:
- Hệ số giãn nở nhiệt cực nhỏ, không bị co ngót hay cong vênh theo sự dao động của nhiệt độ môi trường.
- Hấp thụ và triệt tiêu hoàn toàn các rung chấn cơ học truyền từ nền xưởng gia công lân cận.
- Chống gỉ sét, chống mài mòn hóa học bởi dầu mỡ và duy trì độ chính xác hình học vĩnh cửu.
4.3. Không gian đo lớn X300 x Y200 x Z200 mm đáp ứng đa dạng kích cỡ phôi mẫu
Với hành trình đo trục X là 300 mm, trục Y là 200 mm và trục Z lên tới 200 mm trên bàn kính làm việc 356 x 248 mm, máy đo tọa độ quang học Werka 5290-300P mang lại không gian thao tác vô cùng thoải mái. Kỹ sư có thể gá đặt các chi tiết cơ khí cỡ vừa hoặc bố trí đồ gá đo đồng thời nhiều chi tiết nhỏ (Multi-fixtures) để kiểm tra liên tục, nâng cao năng suất kiểm định lên gấp nhiều lần.
4.4. Thước quang học cấp A phân giải 0.5 µm và cơ cấu dẫn động thanh trơn không răng Toothless Rod
Hệ thống định vị vị trí của Werka 5290-300P sử dụng thước quang tuyến tính thủy tinh cấp A (A Grade Optical Linear Scale) trên cả 3 trục với độ phân giải đạt 0.5 µm (0.0005 mm). Cơ cấu bàn trượt được dẫn động bởi thanh truyền động trơn không răng (High precision toothless rod) kết hợp chốt khóa di chuyển nhanh (Fast moving locking device). Thiết kế này loại trừ 100% độ rơ bánh răng (Backlash), đem lại cảm giác xoay núm vi chỉnh cực kỳ mượt mà, độ trễ hysteresis dưới 2 µm và sai số chiều dài chỉ E1xy ≤ (2.5 + L/200) µm.
4.5. Ống kính Detent Zoom 6.5X kết hợp Camera màu CCD 700TVL sắc nét không méo hình
Hệ thống quang học của máy đo tọa độ quang học Werka 5290-300P được cấu thành từ ống kính Zoom định vị khấc 6.5X (0.7x – 4.5x) cùng cảm biến Camera màu kỹ thuật số 1/3″ Color CCD Camera 700TVL. Ống kính có các nấc khóa cơ khí rõ ràng tại các mức phóng đại chuẩn, giúp phần mềm tự động nhận dạng hệ số calib pixel mà không cần hiệu chuẩn lại. Hình ảnh hiển thị trên màn hình đạt độ phóng đại từ 26x đến 172x với trường nhìn sắc nét, màu sắc trung thực và hoàn toàn không bị méo biên dạng quang học.
4.6. Hệ thống chiếu sáng LED 4 vòng 8 phân vùng điều chỉnh 256 mức sáng và đèn Laser định vị
Để đảm bảo khả năng bóc tách đường biên dạng của các bề mặt khó như kim loại bóng gương hay vi mạch dập nổi, Werka 5290-300P sở hữu hệ thống nguồn sáng 3 kênh thông minh:
- Đèn LED bề mặt 4 vòng 8 phân vùng (4-Ring 8-Division LED Surface Light): Cho phép kỹ sư điều chỉnh độ sáng vô cấp từ 0 đến 255 cho từng phân vùng độc lập qua phần mềm, tạo bóng đổ làm nổi bật các rãnh chìm, mối dập kim loại hay góc vát mép.
- Đèn viền đáy song song (Contour Parallel LED Illumination): Chiếu chùm tia song song xuyên qua bàn kính đáy, tạo hình bóng phôi đen sắc nét để đo đường kính và góc vát đạt độ chính xác cao nhất.
- Đèn Laser định vị mục tiêu (Laser Navigation Lights): Chiếu điểm laser màu đỏ trực tiếp lên phôi, giúp người vận hành đưa ngay vùng cần đo vào tâm màn hình máy tính chỉ trong 1 giây.
4.7. Phần mềm đo lường 3D iMeasuring 3.1 mạnh mẽ, xuất báo cáo AutoCAD/Excel tự động
Trung tâm điều khiển của máy là bản quyền phần mềm iMeasuring 3.1 3D Measuring Software chuyên dụng:
- Kết hợp đo Quang học 2D và Đo chạm 3D: Tự động nhận diện biên dạng qua camera và tiếp nhận tín hiệu từ đầu đo chạm MCP Probe trên cùng một giao diện đồ họa trực quan.
- Tính toán dung sai hình học không gian (GD&T): Hỗ trợ đầy đủ các phép đo 3D: Độ phẳng mặt phẳng, Độ trụ, Độ côn, Độ cầu, Độ vuông góc 3D, Độ song song, Độ đồng tâm và Độ đảo vị trí.
- Mô-đun nhập bản vẽ CAD DXF/DWG: Tải trực tiếp bản vẽ thiết kế 2D từ AutoCAD vào phần mềm để so sánh trực quan sai lệch biên dạng thực tế với bản vẽ thiết kế.
- Tự động xuất báo cáo nghiệm thu: Xuất kết quả kiểm tra sang định dạng Excel, Word, PDF có kèm ảnh chụp và hiển thị trạng thái Đạt/Không đạt (OK/NG) theo màu sắc rõ ràng.
5. Ứng dụng thực chiến trong các ngành sản xuất công nghệ cao
Nhờ sự kết hợp hoàn hảo giữa công nghệ đo quang học và đầu đo chạm 3D, máy đo tọa độ quang học Werka 5290-300P đáp ứng xuất sắc các ứng dụng kiểm tra chất lượng khắt khe nhất:
- Ngành Điện Tử 3C & Chất Bán Dẫn (Semiconductor): Đo kích thước chân chip IC, chiều cao khối hàn dán BGA, độ phẳng bề mặt khung vỏ điện thoại nhôm CNC, kiểm tra bo mạch in PCB/FPC.
- Ngành Chế Tạo Khuôn Mẫu Chính Xác & Gia Công CNC/EDM: Đo kích thước lòng khuôn ép nhựa, chiều sâu hốc xung điện EDM, độ côn chày cối dập, góc vát lưỡi dao phay ngón.
- Ngành Sản Xuất Phụ Tùng Ô Tô & Xe Máy: Kiểm tra kích thước hình học kim phun nhiên liệu cao áp, van tiết lưu, gioăng đệm cao su làm kín động cơ, cụm bánh răng truyền động.
- Ngành Thiết Bị Y Tế Tinh Vi: Kiểm tra độ sắc bén và đường kính kim tiêm vi mô, ống nong tim mạch (Stent), khớp cấy ghép titan nhân tạo, dụng cụ phẫu thuật nội soi.
- Ngành Sản Xuất Quang Học & Kính Mắt: Đo độ cong thấu kính quang học, kích thước viền kính cường lực điện thoại, màng lọc phân cực màn hình hiển thị.
6. Hướng dẫn quy trình 5 bước đo kiểm kết hợp Quang học và Đầu chạm 3D trên Werka 5290-300P
Để thực hiện quy trình đo lường 3D chuẩn xác trên máy đo tọa độ quang học Werka 5290-300P, kỹ thuật viên tiến hành 5 bước sau:
- Bước 1: Khởi động hệ thống và kiểm tra môi trường: Đặt máy trong phòng đo có nhiệt độ duy trì ở 20°C ± 2°C. Kết nối nguồn điện 220V, mở máy tính và phần mềm iMeasuring 3.1 trước 15 phút để ổn định nhiệt độ.
- Bước 2: Gá đặt chi tiết và định vị bằng đèn Laser: Vệ sinh mặt kính bàn đo và phôi mẫu bằng cồn chuyên dụng. Đặt phôi lên bàn kính $356 \times 248\text{ mm}$, bật đèn Laser Navigation để chiếu điểm đỏ định vị nhanh vùng cần đo.
- Bước 3: Tiến hành đo các kích thước phẳng 2D bằng quang học: Xoay núm zoom quang học về khấc độ phóng đại phù hợp, điều chỉnh đèn LED 4 vòng 8 vùng để mép chi tiết rõ nét nhất. Sử dụng các công cụ Auto Edge của iMeasuring 3.1 để đo đường kính lỗ, góc vát, khoảng cách tâm.
- Bước 4: Kích hoạt đầu đo chạm 3D MCP Probe để đo kích thước không gian: Di chuyển đầu đo chạm MCP Probe tiếp xúc vào các bề mặt thành bên, đáy lỗ sâu hoặc mặt phẳng nghiêng. Phần mềm tự động ghi nhận tọa độ chạm 3D và tính toán các thông số chiều sâu, độ phẳng, độ vuông góc 3D.
- Bước 5: Xuất báo cáo chất lượng và lưu trữ dữ liệu: Nhấn nút
Export Reportđể xuất toàn bộ dữ liệu đo kiểm ra file Excel hoặc PDF có gắn logo công ty gửi khách hàng và lưu trữ vào hệ thống quản lý chất lượng QA/QC.
7. So sánh Werka 5290-300P với máy đo quang học 2.5D và máy đo 3D CMM
Bảng đối chiếu kỹ thuật dưới đây làm rõ sự vượt trội về tính đa năng và hiệu quả đầu tư của model Werka 5290-300P:
| Tiêu chí kỹ thuật | Máy đo quang học 2.5D (Werka 5290-300) | Werka 5290-300P (3D VMM + Touch Probe) | Máy đo tọa độ 3D CMM tiếp xúc |
|---|---|---|---|
| Công nghệ đo lường | Chỉ đo quang học không tiếp xúc (Lấy nét Z) | Kết hợp 2 trong 1: Quang học CCD + Đầu chạm 3D MCP | Chỉ đo chạm tiếp xúc cơ học |
| Khả năng đo góc khuất & lỗ sâu | Không thể đo được (Điểm mù quang học) | Hoàn hảo (Nhờ đầu đo chạm tiếp xúc 3D MCP Probe) | Rất tốt |
| Khả năng đo chi tiết mềm / mỏng | Tốt (Không tiếp xúc) | Tuyệt vời (Dùng camera quang học không làm biến dạng) | Kém (Dễ làm lún hoặc trầy xước phôi mỏng) |
| Độ phân giải thước quang | 0.5 µm (0.0005 mm) | 0.5 µm (0.0005 mm) thước quang cấp A | 0.1 µm – 0.5 µm |
| Phần mềm đo lường | iMeasuring 2.1 (Hỗ trợ 2.5D) | iMeasuring 3.1 (Hỗ trợ 3D Touch Probe & GD&T) | Phần mềm 3D CMM chuyên dụng |
| Chi phí đầu tư & Bảo dưỡng | Tiết kiệm nhất | Tối ưu vượt trội (Hiệu quả 3D cao, chi phí hợp lý) | Rất cao, chi phí bảo dưỡng định kỳ lớn |
Đối với các nhu cầu kiểm tra biên dạng quang học kích thước màn chiếu lớn 400mm, quý khách có thể tham khảo thêm dòng sản phẩm máy chiếu biên dạng Werka 5292-4020N chính hãng.
8. Câu hỏi thường gặp (FAQ) về máy đo tọa độ quang học Werka 5290-300P
Q1: Điểm khác biệt lớn nhất giữa model Werka 5290-300P và model 5290-300 là gì?
Trả lời: Model 5290-300 là máy đo quang học 2.5D thuần túy sử dụng camera lấy nét trục Z. Trong khi đó, model 5290-300P được tích hợp thêm cụm Đầu đo chạm tiếp xúc 3D MCP Touch Probe và nâng cấp phần mềm lên phiên bản iMeasuring 3.1, cho phép đo tiếp xúc trực tiếp các lỗ sâu, rãnh hốc, góc nghiêng 3D và tính toán dung sai không gian GD&T như một cỗ máy CMM thực thụ.
Q2: Đầu đo chạm MCP Probe có làm xước bề mặt sản phẩm gia công chính xác không?
Trả lời: Không. Đầu đo MCP Probe sử dụng viên bi ruby độ nhẵn bóng cực cao và cảm biến tiếp xúc siêu nhạy với lực chạm cực nhỏ (chỉ vài gam lực). Khi chạm vào phôi, hệ thống lập tức khóa tọa độ và phát tín hiệu cảnh báo, hoàn toàn không làm xước hay biến dạng bề mặt kim loại.
Q3: Phần mềm iMeasuring 3.1 có hỗ trợ xuất file sang định dạng AutoCAD không?
Trả lời: Có. Phần mềm iMeasuring 3.1 hỗ trợ xuất trực tiếp các thực thể hình học đo được thành file đồ họa vector AutoCAD (định dạng DXF/DWG) phục vụ công tác thiết kế ngược (Reverse Engineering) và so sánh trực quan với bản vẽ thiết kế gốc.
Q4: Đặt mua máy đo tọa độ quang học Werka 5290-300P chính hãng ở đâu có chuyển giao công nghệ tận nơi?
Trả lời: Quý khách hãy liên hệ trực tiếp hệ thống phân phối Werka Việt Nam để nhận 100% sản phẩm chính hãng Werka Đức nguyên kiện, đầy đủ chứng chỉ chất lượng CO/CQ, chế độ bảo hành 12 tháng, được đội ngũ kỹ sư quang học hỗ trợ vận chuyển, lắp đặt phần mềm và đào tạo chuyển giao công nghệ đo kiểm 3D tận nơi tại nhà máy của quý khách.
9. Địa chỉ mua máy đo tọa độ quang học Werka 5290-300P chính hãng, uy tín
Việc đầu tư một thiết bị đo lường tích hợp công nghệ cao như máy đo tọa độ quang học Werka 5290-300P đòi hỏi sự đồng hành của đơn vị phân phối chuyên nghiệp, có năng lực kỹ thuật chuyên sâu và dịch vụ hậu mãi chuẩn chỉ. Werka Việt Nam tự hào là đại diện phân phối chính thức các dòng thiết bị đo lường Werka tiêu chuẩn Châu Âu tại thị trường Việt Nam.
Khi chọn mua máy đo tọa độ quang học Werka 5290-300P tại Werka Việt Nam, quý khách hàng nhận được những cam kết vàng:
- Sản phẩm nhập khẩu chính hãng 100% từ Werka Đức, nguyên đai nguyên kiện, đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ xuất xưởng.
- Trọn bộ phụ kiện tiêu chuẩn: Thân máy bệ đá Granite 185kg, đầu đo chạm MCP Probe, thước kính chuẩn hiệu chuẩn, card thu hình, camera CCD, đèn LED chiếu sáng và phần mềm iMeasuring 3.1 bản quyền.
- Đội ngũ kỹ sư ứng dụng đo lường chuyên sâu trực tiếp vận chuyển, lắp đặt, cân chỉnh độ thăng bằng và đào tạo chuyển giao công nghệ đo kiểm 3D tận nơi tại nhà máy của khách hàng.
- Chế độ bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật trọn đời, cung cấp đầy đủ linh kiện thay thế và dịch vụ hiệu chuẩn định kỳ chuẩn ISO/IEC 17025.
- Cung cấp đầy đủ các phụ kiện tùy chọn: Bàn làm việc chống rung chuyên dụng (WP-WC1) và hệ thống máy tính đồng bộ DELL hiệu năng cao (WP-PC10).
Hãy liên hệ ngay với Werka Việt Nam hôm nay để nhận báo giá ưu đãi tốt nhất và đặt lịch gửi mẫu đo thử nghiệm 3D trực tiếp trên máy đo tọa độ quang học Werka 5290-300P (MA-300P)!
