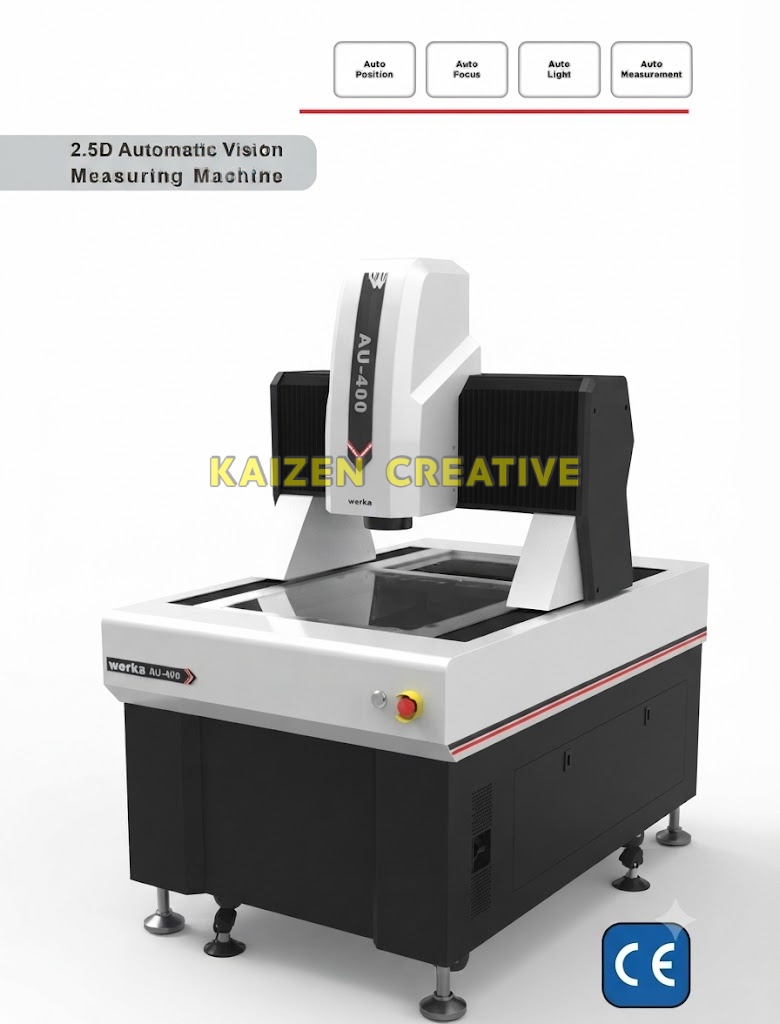

Máy đo tọa độ quang học tự động CNC cầu động Werka 5290-AU400 / AU-400 (X400 Y300 Z200mm / Thước quang 0.1µm / Bệ đá Granite 950kg / Động cơ AC Servo / iMeasuring 4.1 / Tải trọng 50kg)
Máy đo tọa độ quang học Werka 5290-AU400 (Mã hiệu quốc tế: Werka AU-400 High Precision Moving-Bridge Type Vision Measuring Machine, thuộc dải sản phẩm 5292-AU400) là hệ thống đo kiểm kích thước hình học không tiếp xúc tự động CNC khổ lớn đỉnh cao, được nghiên cứu và phát triển bởi tập đoàn công nghệ đo lường công nghiệp hàng đầu Châu Âu Werka Đức và phân phối chính thức qua Werka Việt Nam. Thiết bị được thiết kế chuyên biệt để giải quyết triệt để bài toán kiểm soát dung sai kích thước và hình học vị trí (GD&T) cấp độ micromet cho các phôi mẫu cỡ lớn, cụm bản mạch in đa tầng và khay linh kiện hàng loạt trong các ngành công nghiệp mũi nhọn: điện tử 3C, sản xuất màn hình hiển thị LCD/OLED, công nghệ bán dẫn (Semiconductor), thiết bị y tế tinh vi, khuôn mẫu cỡ lớn và hàng không vũ trụ.
Kế thừa kiến trúc cơ khí đo lường đỉnh cao, máy đo tọa độ quang học Werka 5290-AU400 ứng dụng kết cấu cầu chuyển động (Moving Bridge Structure) hoàn toàn trên nền tảng bệ đá Granite tự nhiên Grade 00 nguyên khối siêu nặng 950 kg, cho phép phôi đo nằm bất động tuyệt đối trên bàn máy và chịu tải trọng lên tới 50 kg. Thiết bị sở hữu hành trình đo rộng lớn X = 400 mm, Y = 300 mm, Z = 200 mm, hệ thống điều khiển tự động 4 trục CNC vòng kín (Closed-loop) dẫn động bởi động cơ AC Servo Motor và vít me bi mài cấp chính xác cao (Grinding Ball Screw), thước quang học tuyến tính nhập khẩu phân giải siêu vi mô 0.1 µm (0.0001 mm), độ lặp lại vị trí ≤ 2 µm. Cụm quang học thu hình bao gồm camera màu kỹ thuật số 1/2″ Color CCD, ống kính Zoom động cơ 6.5X Motorized Click Zoom Lens (0.7x – 4.5x) cho độ phóng đại hiển thị 25x – 165x, hệ thống chiếu sáng bề mặt LED 5 vòng 8 phân vùng điều chỉnh 256 mức sáng kết hợp đèn viền song song Contour LED và phần mềm đo lường tự động CNC chuyên nghiệp iMeasuring 4.1 tự động xuất báo cáo Excel và bản vẽ AutoCAD DXF.
Mục lục bài viết (Table of Contents)
- 1. Tổng quan về máy đo tọa độ quang học tự động CNC Werka 5290-AU400 (Model: AU-400)
- 2. Đột phá giải quyết điểm nghẽn kiểm tra phôi cỡ lớn và đo hàng loạt trong nhà máy
- 3. Bảng thông số kỹ thuật chi tiết máy đo tọa độ quang học Werka 5290-AU400 (AU-400)
- 4. 8 Ưu điểm công nghệ vượt trội khẳng định vị thế dẫn đầu của Werka 5290-AU400
- 4.1. Kết cấu cầu chuyển động Moving Bridge trên bệ đá Granite Grade 00 nặng 950kg chống rung tuyệt đối
- 4.2. Không gian đo rộng lớn X400 x Y300 x Z200 mm và tải trọng bàn máy lên tới 50kg
- 4.3. Hệ thống điều khiển 4 trục CNC tự động vòng kín, động cơ AC Servo và vít me bi mài
- 4.4. Thước quang học tuyến tính nhập khẩu phân giải siêu vi mô 0.1 µm, độ lặp lại 2 µm
- 4.5. Ống kính Zoom động cơ Motorized 6.5X và Camera màu 1/2 inch CCD độ nét cao
- 4.6. Hệ thống chiếu sáng bề mặt LED 5 vòng 8 phân vùng điều chỉnh vô cấp 256 cấp sáng
- 4.7. Điều khiển linh hoạt qua tay cầm Joystick công thái học và phần mềm máy tính
- 4.8. Phần mềm đo lường tự động iMeasuring 4.1 lập trình đo hàng loạt và xuất CAD/Excel
- 5. Ứng dụng thực chiến trong các ngành công nghiệp mũi nhọn
- 6. Hướng dẫn quy trình 5 bước vận hành đo kiểm tự động CNC trên Werka 5290-AU400
- 7. So sánh Werka 5290-AU400 với máy đo quang học bệ trượt và máy đo CMM tiếp xúc
- 8. Câu hỏi thường gặp (FAQ) về máy đo tọa độ quang học Werka 5290-AU400
- 9. Địa chỉ mua máy đo tọa độ quang học Werka 5290-AU400 chính hãng, uy tín
1. Tổng quan về máy đo tọa độ quang học tự động CNC Werka 5290-AU400 (Model: AU-400)
Trong dây chuyền sản xuất vi điện tử, bán dẫn, tấm nền màn hình hiển thị LCD/OLED và chế tạo khuôn mẫu chính xác, kích thước phôi mẫu ngày càng có xu hướng mở rộng trong khi yêu cầu dung sai lại ngày càng thắt chặt ở cấp độ micromet. Việc kiểm tra các chi tiết có diện tích lớn như tấm kính màn hình $15 – 17\text{ inch}$, khay chứa hàng trăm chip bán dẫn (Tray inspection), hay các tấm khuôn dập kim loại nhiều khoang đòi hỏi thiết bị đo phải có hành trình rộng, tốc độ bắt điểm cực nhanh và độ ổn định cơ khí tuyệt đối.
Các dòng máy đo tọa độ quang học cỡ nhỏ để bàn như máy đo quang học Werka 5290-100B hay dòng thao tác tay như máy đo quang học Werka 5290-300 và máy đo quang học Werka 5290-300P bộc lộ giới hạn khi không thể gá đặt vừa các phôi khổ lớn hoặc tốn quá nhiều thời gian căn chỉnh thủ công của kỹ thuật viên.
Máy đo tọa độ quang học Werka 5290-AU400 (Model: AU-400) được phát triển như một cỗ máy công nghiệp tự động hóa hoàn toàn (Full-Auto CNC). Với hành trình làm việc lên tới X: 400 mm x Y: 300 mm x Z: 200 mm, khung máy cầu động Moving Bridge bằng đá Granite nguyên khối nặng tới 950 kg và hệ thống truyền động động cơ Servo mạch kín, Werka 5290-AU400 tự tin giải quyết trọn vẹn bài toán đo lường tự động tốc độ cao với độ chính xác không đổi theo thời gian.
2. Đột phá giải quyết điểm nghẽn kiểm tra phôi cỡ lớn và đo hàng loạt trong nhà máy
Sự xuất hiện của máy đo tọa độ quang học Werka 5290-AU400 trong dây chuyền sản xuất giải phóng hoàn toàn các nút thắt cổ chai về kiểm soát chất lượng:
- Triệt tiêu sai số do lực quán tính khi di chuyển phôi nặng: Ở các dòng máy bệ trượt thông thường, khi phôi nặng đặt lên bàn kính và bàn di chuyển qua lại, quán tính sẽ làm rung lắc phôi, dẫn đến sai số vị trí. Trên Werka 5290-AU400, phôi nặng tới 50 kg được đặt nằm bất động hoàn toàn trên mặt bàn đá Granite cố định; toàn bộ cụm camera quang học được mang bởi khung cầu chữ U nhẹ nhàng lướt qua, loại bỏ 100% lực quán tính tác động lên sản phẩm.
- Khả năng đo kiểm đa phôi cùng lúc (Multi-parts Inspection): Với hành trình 400 x 300 mm, kỹ sư có thể gá đặt một khay đồ gá chứa đồng thời 20, 50 hoặc 100 chi tiết nhỏ. Phần mềm iMeasuring 4.1 sẽ tự động nhận diện từng chi tiết và quét đo tự động liên tục mà không cần con người can thiệp.
- Tự động hóa hoàn toàn quy trình lấy nét và chuyển đổi độ phóng đại: Ống kính Zoom động cơ Motorized 6.5X và thuật toán lấy nét tự động (Autofocus) cho phép máy tự động đổi mức phóng đại và tự động lấy nét tại mọi cao độ Z chỉ trong vài mili-giây, giúp tăng năng suất kiểm tra lên gấp 5 đến 8 lần so với máy đo tay.
- Độ phân giải siêu mịn 0.1 µm cho các ngành công nghệ cao: Thước quang tuyến tính cao cấp nhập khẩu đạt độ phân giải 0.1 µm (0.0001 mm), đảm bảo đo kiểm chuẩn xác từng đường mạch in vi mô hay khe hở bán dẫn siêu nhỏ.
Tối ưu hóa năng suất nhà máy: Máy đo tọa độ quang học Werka 5290-AU400 chuyển đổi quy trình kiểm tra chất lượng từ đo thủ công đơn chiếc sang dây chuyền kiểm soát tự động hàng loạt 24/7, loại bỏ 100% rủi ro lọt sản phẩm lỗi (NG) ra thị trường.
3. Bảng thông số kỹ thuật chi tiết máy đo tọa độ quang học Werka 5290-AU400 (AU-400)
Dưới đây là bảng thông số kỹ thuật xuất xưởng chính thức của máy đo tọa độ quang học Werka 5290-AU400 từ nhà sản xuất Werka:
| Chỉ tiêu kỹ thuật | Thông số tiêu chuẩn máy đo tọa độ Werka 5290-AU400 (AU-400) |
|---|---|
| Mã sản phẩm (Art. No.) | 5290-AU400 (Mã hệ thống tùy chọn: 5292-AU400) |
| Model máy | AU-400 (2.5D / 3D Automatic Moving-Bridge Vision Measuring Machine) |
| Kết cấu khung thân máy | Kết cấu cầu chuyển động Moving Bridge Structure, bệ máy và cột trụ bằng đá Granite Grade 00 |
| Trạng thái phôi đo | Phôi đo cố định hoàn toàn trên bàn đá (Measured workpiece is fixed) |
| Hành trình đo trục X / Y | 400 x 300 mm (Hành trình khổ lớn chuyên dụng) |
| Hành trình đo chiều cao trục Z | 200 mm (Dẫn hướng ray trượt đôi kép chính xác cao) |
| Hệ thống thước quang tuyến tính | Thước quang nhập khẩu độ phân giải siêu cao 0.1 µm (0.0001 mm) trên cả 3 trục X/Y/Z |
| Hệ thống truyền động & Dẫn hướng | Ray trượt đôi kép (Double-track double-slider), Vít me bi mài Grinding Ball Screw & Động cơ AC Servo Motor |
| Chế độ điều khiển & Vận hành | Điều khiển tự động CNC 4 trục khép kín, Tay cầm Joystick điều hướng, Chuột PC, Chương trình đo tự động |
| Độ lặp lại phép đo (Repeatability) | ≤ 2.0 µm |
| Hệ thống Camera quan sát | Camera màu kỹ thuật số độ nét cao 1/2″ Color CCD Camera tích hợp hệ thống điều hướng hình ảnh |
| Ống kính Zoom quang học | Ống kính Zoom động cơ 6.5X Motorized Click Zoom Lens (Độ phóng đại quang học: 0.7x – 4.5x) |
| Độ phóng đại hiển thị màn hình | 25x – 165x (Hiển thị mượt mà trên màn hình Dell 21.5 inch) |
| Hệ thống chiếu sáng bề mặt (Surface) | Đèn LED lạnh 5 vòng 8 phân vùng điều chỉnh liên tục 256 mức sáng (0-255 grade continuous adjustable) |
| Hệ thống chiếu sáng viền đáy (Contour) | Đèn LED song song đồng trục (Contour LED Parallel Telecentric Illumination) |
| Phần mềm đo lường chuyên dụng | iMeasuring 4.1 Fully Auto Measuring Software (Đo CNC tự động hoàn toàn, xuất CAD/Excel) |
| Tải trọng tối đa bàn máy | 50 Kg (Thoải mái gá đặt khối khuôn thép nặng và khay đồ gá lớn) |
| Môi trường làm việc tiêu chuẩn | Nhiệt độ: 20°C ± 2°C (dao động < 1°C/h), Độ ẩm: 30% – 60% RH, Độ rung < 0.002g, < 15Hz |
| Nguồn điện hoạt động | AC 220V ± 10%, 50Hz, 10A |
| Kích thước tổng thể máy (WxDxH) | 1750 x 950 x 1650 mm |
| Trọng lượng thiết bị (Net Weight) | 950 Kg (Bệ đá Granite nguyên khối siêu vững chãi) |
| Trọn bộ giao hàng tiêu chuẩn | Thân máy chính bệ đá Granite, Hệ thống đèn LED 5 vòng 8 vùng, Thước kính chuẩn hiệu chuẩn (Calibration Block), Phần mềm iMeasuring 4.1 bản quyền kèm USB Dongle, Bộ máy tính DELL kèm màn hình 21.5″, Bàn làm việc chuyên dụng Desk, Tay cầm Joystick điều khiển, Bộ điều khiển Controller, Cáp dữ liệu, Bạt chống bụi, Sách hướng dẫn và Chứng nhận xuất xưởng. |
| Tùy chọn nâng cấp (Optional) | Đầu đo chạm 3D MCP Touch Probe (Hỗ trợ đo kích thước tiếp xúc 3D không gian). |
Khám phá thêm toàn bộ hệ sinh thái thiết bị đo kiểm quang học và cơ khí chính xác tại danh mục thiết bị đo lường chính hãng của Werka Việt Nam.
4. 8 Ưu điểm công nghệ vượt trội khẳng định vị thế dẫn đầu của Werka 5290-AU400
4.1. Kết cấu cầu chuyển động Moving Bridge trên bệ đá Granite Grade 00 nặng 950kg chống rung tuyệt đối
Kiến trúc cơ khí của máy đo tọa độ quang học Werka 5290-AU400 áp dụng kết cấu cầu động Moving Bridge Structure tiêu chuẩn của các cỗ máy đo CMM hàng đầu thế giới:
- Toàn bộ phần bệ máy và hai cột trụ dẫn hướng được chế tác từ đá Granite tự nhiên cấp 00 (Grade 00 Marble) với tổng trọng lượng lên tới 950 kg. Khối đá cẩm thạch khổng lồ này có hệ số giãn nở nhiệt gần như bằng không, không bị cong vênh hay biến dạng theo thời gian.
- Phôi đo được đặt cố định hoàn toàn trên mặt bàn đá. Khi máy vận hành tự động ở tốc độ cao, chỉ có khung cầu nhẹ nhàng lướt trên hệ thống ray trượt đôi kép (Double-track double-slider guide), triệt tiêu hoàn toàn rung chấn quán tính và duy trì độ ổn định tuyệt đối trong suốt quá trình đo.
4.2. Không gian đo rộng lớn X400 x Y300 x Z200 mm và tải trọng bàn máy lên tới 50kg
Với hành trình đo trục X là 400 mm, trục Y là 300 mm và trục Z là 200 mm, Werka 5290-AU400 dễ dàng chứa vừa các chi tiết kích thước lớn như tấm nền màn hình LCD/OLED, khay chứa linh kiện bán dẫn (IC Tray), khuôn dập kim loại nguyên khối. Mặt bàn kính chịu lực cao cấp cho phép đặt tải trọng phôi lên tới 50 kg mà không làm suy giảm độ chính xác của hệ thống.
4.3. Hệ thống điều khiển 4 trục CNC tự động vòng kín, động cơ AC Servo và vít me bi mài
Khả năng vận hành tự động tốc độ cao của máy đo tọa độ quang học Werka 5290-AU400 được đảm bảo nhờ hệ thống điều khiển chuyển động 4 trục CNC mạch kín hoàn toàn (Closed-loop):
Hệ thống sử dụng các động cơ AC Servo Motor công suất cao kết hợp cùng bộ vít me bi mài cấp chính xác cao (Grinding Ball Screw). Cơ cấu này triệt tiêu hoàn toàn độ rơ khe hở cơ khí, cho phép đầu đo di chuyển với gia tốc mượt mà, dừng định vị chuẩn xác ở mức micromet mà không gây ra tiếng ồn hay rung lắc.
4.4. Thước quang học tuyến tính nhập khẩu phân giải siêu vi mô 0.1 µm, độ lặp lại 2 µm
Được trang bị hệ thống thước quang học tuyến tính cao cấp nhập khẩu trên cả 3 trục X, Y, Z với độ phân giải siêu mịn 0.1 µm (0.0001 mm), Werka 5290-AU400 mang lại độ nhạy vị trí cực cao. Độ lặp lại vị trí phép đo đạt mức tuyệt đối ≤ 2 µm, sẵn sàng vượt qua các tiêu chuẩn kiểm định khắt khe nhất trong phòng thí nghiệm đo lường quốc tế.
4.5. Ống kính Zoom động cơ Motorized 6.5X và Camera màu 1/2 inch CCD độ nét cao
Hệ thống quang học của Werka 5290-AU400 là sự kết hợp hoàn mỹ giữa ống kính Zoom điều khiển động cơ và cảm biến thu hình công nghiệp:
- Ống kính Motorized Zoom Lens 6.5X (0.7x – 4.5x): Cho phép thay đổi độ phóng đại tự động hoàn toàn qua phần mềm. Hệ thống chỉ cần hiệu chuẩn điểm ảnh (Pixel correction) một lần duy nhất; phần mềm sẽ tự động nội suy đúng tỷ lệ kích thước tại mọi mức zoom.
- Cảm biến Camera màu 1/2″ Color CCD: Cho trường nhìn rộng rãi, khử nhiễu xuất sắc và hiển thị độ phóng đại hình ảnh trên màn hình Dell 21.5″ từ 25x đến 165x, giúp quan sát rõ từng vết nứt tế vi hay bavia siêu nhỏ trên mép sản phẩm.
4.6. Hệ thống chiếu sáng bề mặt LED 5 vòng 8 phân vùng điều chỉnh vô cấp 256 cấp sáng
Khả năng bóc tách đường biên dạng của máy đo tọa độ quang học Werka 5290-AU400 đạt tới đỉnh cao nhờ hệ thống nguồn sáng LED lạnh thông minh:
- Đèn LED bề mặt 5 vòng 8 phân vùng (5-Ring 8-Division LED Cold Illumination): Cho phép điều chỉnh độ sáng vô cấp từ cấp 0 đến 255 (256 mức sáng) cho từng phân vùng độc lập qua phần mềm. Tính năng tự động điều chỉnh độ sáng (Built-in intelligent light adjustment) giúp tạo bóng đổ làm nổi bật các góc vát mép, rãnh chìm nông hay mối hàn trên bề mặt kim loại bóng gương.
- Đèn viền song song Contour Telecentric: Chiếu chùm sáng song song chuẩn trực từ dưới lên, tạo bóng đen biên dạng sắc nét hoàn hảo để đo đường kính và góc nghiêng chuẩn xác tối đa.
4.7. Điều khiển linh hoạt qua tay cầm Joystick công thái học và phần mềm máy tính
Người vận hành có thể điều khiển cỗ máy nặng gần 1 tấn này một cách nhẹ nhàng thông qua cụm tay cầm Joystick điều khiển 4 trục chuyên dụng đi kèm. Joystick hỗ trợ điều hướng nhanh/chậm, lấy nét quang học và xoay zoom mượt mà chỉ bằng một tay, mang lại sự tiện lợi và thoải mái tối đa cho kỹ thuật viên.
4.8. Phần mềm đo lường tự động iMeasuring 4.1 lập trình đo hàng loạt và xuất CAD/Excel
Trực tiếp điều phối sức mạnh của hệ thống là bản quyền phần mềm iMeasuring 4.1 Fully-Auto Measuring Software:
- Lập trình đo tự động CNC (Auto Routine): Dạy máy đo một lần (Teach & Learn) hoặc nạp trực tiếp file bản vẽ CAD 2D (DXF/DWG). Máy sẽ tự động chạy theo lộ trình tối ưu để đo kiểm toàn bộ các kích thước hình học của hàng trăm sản phẩm liên tiếp.
- Đo lường dung sai GD&T không gian toàn diện: Tự động tính toán Độ thẳng, Độ phẳng, Độ tròn, Độ trụ, Độ vuông góc, Độ song song, Độ đồng tâm và Độ đảo vị trí.
- Tự động xuất báo cáo chất lượng thông minh: Xuất kết quả đo ra file Excel, Word, PDF kèm ảnh chụp và hiển thị trạng thái Đạt/Không đạt (OK/NG) bằng màu sắc trực quan.
5. Ứng dụng thực chiến trong các ngành công nghiệp mũi nhọn
Với hành trình khổ lớn 400x300mm và khả năng vận hành CNC tự động, máy đo tọa độ quang học Werka 5290-AU400 là thiết bị đo kiểm chủ lực tại:
- Ngành Màn Hình Hiển Thị & Tấm Cảm Ứng (LCD/OLED/Touch Panel): Đo kích thước viền kính cường lực, độ phẳng tấm nền hiển thị, khoảng cách các đường mạch dẫn ITO trong suốt.
- Ngành Bán Dẫn & Khay Linh Kiện IC (Semiconductor & Tray Inspection): Tự động đo kiểm hàng loạt vị trí chân chip IC, độ phẳng đế chip BGA trên khay chứa (Tray) mà không cần can thiệp thủ công.
- Ngành Bảng Mạch In Phức Tạp (PCB / FPC Đa Tầng): Đo kiểm độ rộng đường mạch đồng, khoảng cách bước chân linh kiện dán SMT, đường kính lỗ via xuyên mạch trên các tấm bo mạch chủ khổ lớn.
- Ngành Chế Tạo Khuôn Mẫu Chính Xác & Gia Công CNC/EDM: Đo lường các khối khuôn dập kim loại nhiều khoang, chày cối dập lá thép silicon, cụm chi tiết cơ khí chính xác cỡ lớn.
- Ngành Thiết Bị Y Tế & Dược Phẩm: Kiểm tra kích thước khay đóng vỉ thuốc vô trùng tự động, khay dụng cụ phẫu thuật, chi tiết máy phân tích xét nghiệm máu.
- Ngành Hàng Không Vũ Trụ & Ô Tô: Đo kiểm các cụm cảm biến điện tử xe hơi, gioăng đệm cao su kích thước lớn, linh kiện truyền động hộp số.
6. Hướng dẫn quy trình 5 bước vận hành đo kiểm tự động CNC trên Werka 5290-AU400
Để khai thác tối đa năng suất tự động hóa của máy đo tọa độ quang học Werka 5290-AU400, kỹ sư vận hành tiến hành theo 5 bước tiêu chuẩn sau:
- Bước 1: Khởi động hệ thống và ổn định nhiệt độ: Bật nguồn điện 220V, mở máy tính DELL và phần mềm iMeasuring 4.1. Đảm bảo phòng đo duy trì nhiệt độ 20°C ± 2°C và độ ẩm 30% – 60% RH.
- Bước 2: Gá đặt phôi hoặc khay phôi lên bàn đá Granite: Đặt tấm bo mạch PCB hoặc khay chứa phôi lên bàn kính $400 \times 300\text{ mm}$ (phôi được cố định chắc chắn trên đồ gá).
- Bước 3: Thiết lập chương trình đo CNC tự động (Teach & Learn):
- Sử dụng tay cầm Joystick để di chuyển đầu đo đến chi tiết mẫu đầu tiên.
- Chọn các công cụ Auto Edge để lấy kích thước đường kính lỗ, khoảng cách tâm, góc bo R.
- Thiết lập mức phóng đại zoom động cơ và nguồn sáng LED 5 vòng 8 vùng tối ưu cho từng bước đo.
- Cài đặt dải dung sai cho phép (Upper/Lower Limits).
- Bước 4: Kích hoạt chế độ đo tự động hàng loạt (Auto Run): Nhấn nút
Auto Runtrên phần mềm iMeasuring 4.1. Máy sẽ tự động điều khiển 4 trục AC Servo di chuyển theo đúng quỹ đạo đã lập trình, tự động lấy nét và đo kiểm toàn bộ các phôi trên bàn máy với tốc độ cực nhanh. - Bước 5: Xuất báo cáo chất lượng tổng thể: Nhấn
Export Excelđể xuất báo cáo nghiệm thu chất lượng dạng Excel hoặc PDF có gắn logo công ty, tự động thống kê tỷ lệ Đạt/Không đạt (Pass/Fail) gửi đối tác.
7. So sánh Werka 5290-AU400 với máy đo quang học bệ trượt và máy đo CMM tiếp xúc
Bảng đối chiếu kỹ thuật dưới đây làm rõ sự vượt trội về công nghệ tự động hóa và độ ổn định của model Werka 5290-AU400:
| Tiêu chí kỹ thuật | Werka 5290-AU400 (CNC Moving Bridge VMM) | Máy đo quang học bệ trượt tay (Manual VMM) | Máy đo tọa độ 3D CMM tiếp xúc |
|---|---|---|---|
| Kết cấu khung máy | Cầu động Moving Bridge, đá Granite 950kg | Bàn trượt di chuyển phôi, nặng $32 – 185\text{ kg}$ | Cầu động đá Granite |
| Trạng thái phôi đo | Phôi nằm cố định 100%, không bị rung quán tính | Phôi di chuyển qua lại trên bàn trượt | Phôi nằm cố định |
| Hành trình đo X/Y/Z | Khổ lớn: 400 x 300 x 200 mm | $100 \times 100\text{ mm}$ hoặc $300 \times 200\text{ mm}$ | $500 \times 400\text{ mm}$ trở lên |
| Chế độ vận hành | Tự động hoàn toàn 4 trục CNC AC Servo | Thao tác tay vặn núm vi chỉnh | Tự động CNC tiếp xúc |
| Tốc độ kiểm tra hàng loạt | Siêu nhanh (Đo tự động hàng trăm chi tiết/lần) | Chậm, tốn nhân lực thao tác từng cái | Trung bình, phải chạm từng điểm |
| Độ phân giải thước quang | Siêu mịn 0.1 µm (0.0001 mm) | 0.5 µm (0.0005 mm) | 0.1 µm – 0.5 µm |
| Tải trọng bàn máy | 50 Kg | $10 – 25\text{ kg}$ | $100 – 300\text{ kg}$ |
Đối với các nhu cầu kiểm tra biên dạng quang học màn chiếu lớn 400mm, quý khách có thể tham khảo thêm dòng sản phẩm máy chiếu biên dạng Werka 5292-4020N chính hãng.
8. Câu hỏi thường gặp (FAQ) về máy đo tọa độ quang học Werka 5290-AU400
Q1: Tại sao kết cấu cầu động Moving Bridge trên bệ đá Granite 950kg lại vượt trội cho việc đo phôi lớn?
Trả lời: Khi đo phôi kích thước lớn hoặc phôi nặng tới 50kg, nếu dùng bàn trượt di chuyển phôi, quán tính chuyển động sẽ làm rung phôi và gây sai số. Kết cấu cầu động Moving Bridge của Werka 5290-AU400 giữ phôi nằm bất động 100% trên bệ đá Granite Grade 00 nặng 950kg, chỉ có khung cầu nhẹ nhàng di chuyển, đảm bảo độ chính xác và độ lặp lại ≤ 2 µm trong mọi điều kiện vận hành.
Q2: Máy đo Werka 5290-AU400 có thể nâng cấp thêm đầu đo chạm 3D MCP Probe không?
Trả lời: Có. Dòng máy AU-400 có sẵn tùy chọn tích hợp đầu đo chạm 3D MCP Touch Probe nhập khẩu. Khi lắp thêm đầu chạm, máy sẽ trở thành hệ thống đo kiểm 3D không gian toàn diện: vừa đo quang học siêu tốc các biên dạng ngoài, vừa đo chạm tiếp xúc các lỗ sâu, rãnh hốc và góc nghiêng 3D.
Q3: Phần mềm iMeasuring 4.1 có hỗ trợ tự động nhận diện khay chứa nhiều chi tiết không?
Trả lời: Có. Phần mềm iMeasuring 4.1 tích hợp tính năng quét đồ gá đa phôi (Multi-parts Tray Inspection). Kỹ sư chỉ cần lập trình mẫu đo cho một chi tiết chuẩn, phần mềm sẽ tự động nội suy tọa độ và quét đo lần lượt toàn bộ các chi tiết trên khay đồ gá theo ma trận hàng x cột tự động hoàn toàn.
Q4: Mua máy đo tọa độ quang học Werka 5290-AU400 tại Werka Việt Nam được hưởng chính sách gì?
Trả lời: Khách hàng mua máy tại Werka Việt Nam được nhận 100% sản phẩm chính hãng Werka Đức nguyên kiện, đầy đủ giấy chứng nhận CO/CQ, chế độ bảo hành 12 tháng, trọn bộ máy tính DELL kèm màn hình 21.5″, bàn làm việc chuyên dụng Desk, được đội ngũ kỹ sư quang học trực tiếp vận chuyển, lắp đặt và đào tạo chuyển giao công nghệ đo kiểm CNC tận nơi tại nhà máy.
9. Địa chỉ mua máy đo tọa độ quang học Werka 5290-AU400 chính hãng, uy tín
Việc đầu tư một cỗ máy đo tọa độ quang học tự động CNC khổ lớn như máy đo tọa độ quang học Werka 5290-AU400 là quyết định chiến lược giúp nâng tầm năng lực cạnh tranh và đáp ứng các tiêu chuẩn chất lượng khắt khe nhất của các tập đoàn công nghệ toàn cầu. Werka Việt Nam tự hào là đối tác đại diện phân phối chính thức thương hiệu thiết bị đo lường Werka tiêu chuẩn Châu Âu tại Việt Nam.
Khi chọn mua máy đo tọa độ quang học Werka 5290-AU400 tại Werka Việt Nam, quý khách hàng nhận được những cam kết vàng:
- Sản phẩm nhập khẩu chính hãng 100% từ Werka Đức, nguyên đai nguyên kiện, đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ xuất xưởng.
- Gói giao hàng Turnkey trọn gói: Thân máy bệ đá Granite 950kg, hệ thống máy tính DELL màn hình 21.5″ đồng bộ, bàn làm việc Desk chuyên dụng, tay cầm điều khiển Joystick và phần mềm iMeasuring 4.1 bản quyền.
- Đội ngũ kỹ sư ứng dụng đo lường chuyên sâu trực tiếp vận chuyển, cân chỉnh độ thăng bằng, hiệu chuẩn bằng thước kính chuẩn và đào tạo chuyển giao công nghệ đo kiểm CNC tự động tận nơi tại nhà máy của khách hàng.
- Chế độ bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật và bảo trì trọn đời thiết bị, sẵn sàng linh kiện thay thế chính hãng.
Hãy liên hệ ngay hôm nay với Werka Việt Nam để được tư vấn kỹ thuật chuyên sâu, gửi mẫu đo thử nghiệm thực tế và nhận báo giá ưu đãi tốt nhất cho máy đo tọa độ quang học tự động CNC Werka 5290-AU400 (AU-400)!
