Máy đo tọa độ quang học 2.5D đế đá Granite Werka 5290-300 / MA-300 (X300 Y200 Z200mm / Sai số 2.5+L/200µm / Thước quang 0.5µm / Camera CCD 700TVL / LED 4 vòng 8 vùng / iMeasuring 2.1 / 185kg)

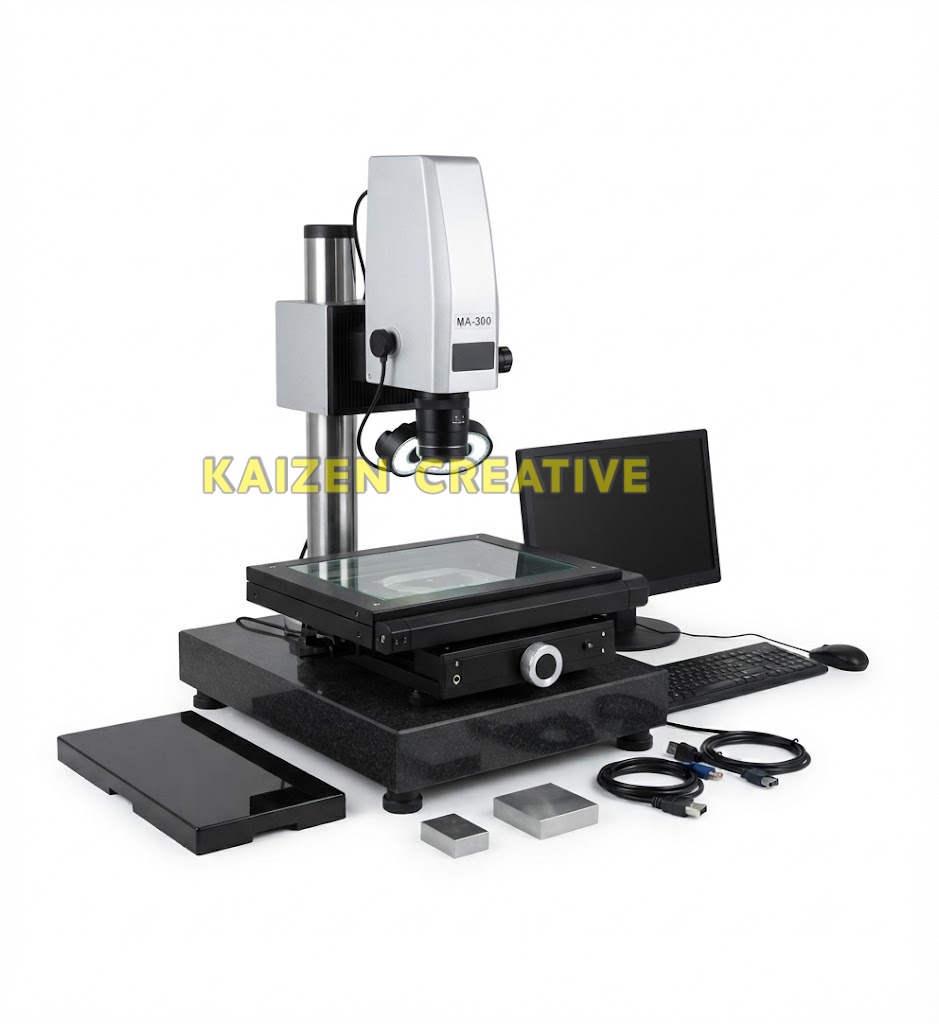

Máy đo tọa độ quang học Werka 5290-300 (Model: MA-300 2.5D High Accuracy Geometric Vision Measuring Machine) là hệ thống thiết bị đo kiểm kích thước hình học không tiếp xúc và dung sai hình học không gian 2.5D (GD&T) đỉnh cao được chế tạo bởi tập đoàn đo lường công nghiệp danh tiếng Werka Đức và phân phối chính thức qua Werka Việt Nam. Sở hữu kết cấu đế máy và cột trụ hoàn toàn bằng đá cẩm thạch Granite tự nhiên nguyên khối siêu vững chắc với tổng trọng lượng 185 kg, thiết bị là sự lựa chọn số 1 cho các phòng thí nghiệm kiểm chuẩn (Metrology Lab) và phòng quản lý chất lượng (QA/QC) trong các ngành công nghiệp mũi nhọn: điện tử 3C, chất bán dẫn (Semiconductor), vi mạch PCB/FPC, cơ khí chính xác khuôn mẫu cao cấp, phụ tùng ô tô xe máy, hàng không vũ trụ và thiết bị y tế tinh vi.
Dòng máy đo tọa độ quang học Werka 5290-300 được trang bị hành trình đo rộng rãi X = 300 mm, Y = 200 mm, hành trình đo chiều cao trục Z = 200 mm trên hệ ray trượt dẫn hướng tuyến tính độ chính xác cao (High-precision linear guide), thước quang học thủy tinh cấp A siêu phân giải 0.5 µm (0.0005 mm), cấp chính xác đạt sai số cực nhỏ E1xy ≤ (2.5 + L/200) µm, độ lặp lại vị trí 2 µm. Máy tích hợp ống kính zoom quang học định vị khấc 6.5X Detent Zoom Lens (0.7x – 4.5x), camera màu kỹ thuật số 1/3″ Color CCD 700TVL cho độ phóng đại màn hình 26x – 172x, hệ thống chiếu sáng bề mặt lạnh LED 4 vòng 8 phân vùng kết hợp đèn viền song song Contour LED và đèn Laser định vị mục tiêu (Laser Navigation Lights), cùng trung tâm xử lý dữ liệu mạnh mẽ iMeasuring 2.1 hỗ trợ đo chiều cao lấy nét quang học 2.5D và xuất file CAD/Excel tự động.
Mục lục bài viết (Table of Contents)
- 1. Tổng quan về máy đo tọa độ quang học Werka 5290-300 (Model: MA-300)
- 2. Giải quyết triệt để các bài toán đo lường kích thước vi mô và chi tiết phức tạp
- 3. Bảng thông số kỹ thuật chi tiết máy đo tọa độ quang học Werka 5290-300 (MA-300)
- 4. 7 Ưu điểm đột phá khẳng định đẳng cấp đo lường 2.5D của Werka 5290-300
- 4.1. Kết cấu đế và cột trụ bằng đá Granite tự nhiên 185kg triệt tiêu rung chấn
- 4.2. Không gian đo lớn X300 x Y200 x Z200 mm tối ưu kiểm tra đa chi tiết
- 4.3. Hệ thống thước quang học cấp A phân giải 0.5µm sai số chỉ (2.5 + L/200)µm
- 4.4. Ống kính Detent Zoom 6.5X kết hợp Camera màu CCD 700TVL sắc nét
- 4.5. Hệ thống chiếu sáng 3 trong 1: LED 4 vòng 8 vùng, đèn đáy song song và Laser định vị
- 4.6. Tính năng đo chiều cao trục Z 2.5D bằng thuật toán lấy nét quang học chính xác
- 4.7. Phần mềm đo lường chuyên nghiệp iMeasuring 2.1 xuất báo cáo AutoCAD/Excel
- 5. Ứng dụng thực chiến trong các ngành công nghiệp công nghệ cao
- 6. Hướng dẫn quy trình 5 bước đo kiểm tự động 2.5D trên máy Werka 5290-300
- 7. So sánh máy đo quang học 2.5D Werka 5290-300 với máy chiếu 2D và máy đo 3D CMM
- 8. Câu hỏi thường gặp (FAQ) về máy đo tọa độ quang học Werka 5290-300
- 9. Địa chỉ mua máy đo tọa độ quang học Werka 5290-300 chính hãng uy tín
1. Tổng quan về máy đo tọa độ quang học Werka 5290-300 (Model: MA-300)
Trong dây chuyền sản xuất cơ khí chính xác, sản xuất khuôn mẫu CNC/EDM, vi mạch bán dẫn và linh kiện điện tử thông minh, việc kiểm soát chặt chẽ dung sai kích thước ở mức độ micromet là điều kiện tiên quyết để đảm bảo sự ăn khớp và độ bền hoạt động của sản phẩm. Khi kích thước chi tiết ngày càng thu nhỏ, biên dạng ngày càng phức tạp và vật liệu ngày càng nhạy cảm với lực ép tiếp xúc, các phương tiện đo truyền thống hoàn toàn không thể đáp ứng được yêu cầu về độ chính xác và tốc độ.
Máy đo tọa độ quang học Werka 5290-300 (tên quốc tế: Werka MA-300 Vision Measuring Machine) được phát triển như một giải pháp đo lường không tiếp xúc 2.5D toàn năng. Thiết bị tích hợp công nghệ quang học thu phóng vi sai (Detent Zoom Lens), cảm biến máy ảnh CCD công nghiệp chuyên dụng, hệ thống điều khiển dịch chuyển không răng siêu êm và phần mềm xử lý hình ảnh thị giác máy tính iMeasuring 2.1 tiên tiến.
Khác biệt với các dòng máy đo để bàn mini cỡ nhỏ như máy đo quang học Werka 5290-100B, model Werka 5290-300 sở hữu bàn làm việc kích thước lớn 356 x 248 mm với hành trình đo thực tế lên đến 300 x 200 x 200 mm. Khung máy vững chãi nặng 185 kg bằng đá Granite tự nhiên giúp loại trừ hoàn toàn các xung động ngoại cảnh, đem đến kết quả đo kiểm kích thước hình học 2D và độ cao mặt phẳng Z với độ tin cậy tuyệt đối.
2. Giải quyết triệt để các bài toán đo lường kích thước vi mô và chi tiết phức tạp
Sự hiện diện của máy đo tọa độ quang học Werka 5290-300 trong phòng QC giúp loại bỏ toàn bộ những rào cản kỹ thuật mà các doanh nghiệp sản xuất thường xuyên gặp phải:
- Hiện tượng biến dạng cơ học khi đo chi tiết mềm: Việc sử dụng đầu đo chạm của máy CMM hoặc mũi đo thước cặp cơ khí lên các sản phẩm làm từ cao su, silicon đàn hồi, màng nhựa quang học, gioăng đệm làm kín hay lá đồng vi mạch mỏng sẽ gây xước bề mặt và lún vật liệu. Máy đo quang học Werka 5290-300 đo hoàn toàn bằng chùm sáng quang học không chạm, bảo toàn 100% hình thái phôi.
- Sai số do mắt người khi dùng máy chiếu biên dạng cổ điển: Khi đo góc nghiêng, bán kính bo R vi mô hoặc bước ren nhỏ trên máy chiếu biên dạng Profile Projector, mắt người quan sát rất dễ bị mỏi và nhầm lẫn giữa các vạch bóng mờ. Với camera CCD độ nét cao cùng thuật toán tự động nhận diện mép biên dạng (Auto Edge Detection) của Werka 5290-300, phần mềm tự động khóa mép với độ chính xác dưới 1 pixel.
- Bế tắc trong việc đo chênh lệch chiều cao và độ sâu rãnh trên máy đo 2D thông thường: Các dòng máy đo quang học 2D thông thường không thể đo được kích thước trục Z. Nhờ tích hợp thước quang trục Z hành trình 200 mm và thuật toán lấy nét quang học cực đại, máy đo tọa độ quang học Werka 5290-300 dễ dàng đo độ cao bậc, chiều sâu lỗ mù, độ phẳng bề mặt và khoảng cách cao độ giữa các tầng chi tiết (2.5D Measurement).
- Nút thắt cổ chai về tốc độ kiểm tra hàng loạt: Việc đo thủ công từng kích thước rồi chép tay vào bảng báo cáo tốn rất nhiều thời gian và dễ xảy ra nhầm lẫn số liệu. Với Werka 5290-300, người dùng chỉ cần lập trình mẫu đo một lần; hệ thống sẽ hỗ trợ đo hàng loạt và tự động xuất toàn bộ kết quả dung sai ra file Excel hoặc bản vẽ AutoCAD DXF chỉ bằng một nút bấm.
Giải pháp đo lường 2.5D toàn diện: Máy đo tọa độ quang học Werka 5290-300 kết hợp hoàn hảo giữa năng lực đo biên dạng phẳng 2D siêu nét và khả năng đo chiều cao trục Z 200mm, giúp nâng cao năng suất phòng QC lên gấp 4 – 6 lần so với các phương pháp kiểm tra truyền thống.
3. Bảng thông số kỹ thuật chi tiết máy đo tọa độ quang học Werka 5290-300 (MA-300)
Dưới đây là bảng thông số kỹ thuật xuất xưởng chính thức của máy đo tọa độ quang học Werka 5290-300 được công bố bởi nhà sản xuất Werka:
| Chỉ tiêu kỹ thuật | Thông số tiêu chuẩn máy đo quang học Werka 5290-300 |
|---|---|
| Mã sản phẩm (Art. No.) | 5290-300 (2.5D Movable Vision Measuring Machine) |
| Model máy | MA-300 (Dòng máy đo quang học 2.5D đế đá Granite cao cấp) |
| Kích thước bàn kính làm việc | 356 x 248 mm (Kính quang học phẳng chịu lực cao) |
| Hành trình đo trục X / Y | 300 x 200 mm |
| Hành trình đo chiều cao trục Z | 200 mm (Hệ ray dẫn hướng tuyến tính độ chính xác cao) |
| Độ phân giải thước quang (Resolution) | 0.0005 mm (tương đương 0.5 µm) trên cả 3 trục X/Y/Z |
| Sai số chỉ thị độ chính xác chiều dài | E1xy ≤ (2.5 + L/200) µm (với $L$ là chiều dài đo tính bằng mm) |
| Độ lặp lại phép đo (Repeatability) | ≤ 2.0 µm (0.002 mm) |
| Cơ cấu dẫn động chuyển động | Thanh truyền trơn không răng Toothless Rod & Chốt khóa di chuyển nhanh |
| Cảm biến Camera thu hình | Camera màu kỹ thuật số 1/3″ Color CCD Camera 700TVL sắc nét |
| Ống kính quang học Zoom | Ống kính định vị khấc quang học 6.5X Detent Zoom Lens (0.7x – 4.5x) |
| Độ phóng đại hiển thị màn hình | 26x – 172x (Video Magnification) |
| Hệ thống nguồn sáng thông minh |
– Đèn bề mặt: LED lạnh 4 vòng 8 phân vùng điều chỉnh vô cấp – Đèn viền đáy: LED song song (Contour Parallel Telecentric Illumination) – Đèn định vị: Đèn LED Laser Navigation Lights |
| Phần mềm đo lường chuyên dụng | iMeasuring 2.1 (Đo 2.5D, lấy nét trục Z, GD&T, xuất Excel/AutoCAD) |
| Kết cấu khung thân máy | Đế máy và cột trụ đứng bằng đá hoa cương Granite tự nhiên nguyên khối |
| Nguồn điện hoạt động | AC 220V ± 10%, 50/60Hz, 10A |
| Hệ điều hành tương thích | Windows XP, Windows 7, Windows 8, Windows 10 (32-bit & 64-bit) |
| Kích thước bao ngoài (WxDxH) | 830 x 667 x 1000 mm |
| Trọng lượng thiết bị (Net Weight) | 185 Kg (Đầm chắc, triệt tiêu rung động hiện trường) |
| Phụ kiện tiêu chuẩn đi kèm | Thân máy chính, Card thu hình Video Capture Card, Phần mềm iMeasuring 2.1 kèm USB Dongle bản quyền, Bộ điều khiển nguồn sáng, Thước kính chuẩn hiệu chuẩn (Calibration Block), Tấm phủ chống bụi, Cáp tín hiệu, Hướng dẫn sử dụng & Chứng chỉ xuất xưởng. |
| Tùy chọn nâng cấp (Optional) | Bàn làm việc chuyên dụng chống rung (WP-WC1), Bộ máy tính đồng bộ DELL (WP-PC10). |
Quý khách hàng cũng có thể tham khảo thêm nhiều giải pháp đo kiểm kích thước hình học chính xác cao tại danh mục thiết bị đo lường chính hãng của Werka Việt Nam.
4. 7 Ưu điểm đột phá khẳng định đẳng cấp đo lường 2.5D của Werka 5290-300
4.1. Kết cấu đế và cột trụ bằng đá Granite tự nhiên 185kg triệt tiêu rung chấn
Một trong những yếu tố kỹ thuật then chốt tạo nên độ chính xác bền vững của máy đo tọa độ quang học Werka 5290-300 chính là việc ứng dụng vật liệu đá hoa cương Granite tự nhiên cấp 00 cho toàn bộ phần bệ máy (Base) và cột trụ đứng đỡ trục Z (Pillar). Với tổng khối lượng toàn máy lên tới 185 kg, đá Granite mang lại những đặc tính vật lý vượt trội so với khung thép hoặc gang đúc:
- Hệ số giãn nở nhiệt cực thấp: Giúp máy duy trì độ phẳng và độ vuông góc hình học hoàn hảo, không bị biến dạng co ngót khi nhiệt độ môi trường xung quanh thay đổi.
- Khả năng hấp thụ và triệt tiêu rung chấn tự nhiên: Hấp thụ triệt để các dao động truyền từ sàn xưởng hoặc các máy gia công lân cận, đảm bảo hình ảnh thu được từ camera luôn sắc nét và không bị rung nhòe.
- Độ bền cơ học vĩnh cửu: Bề mặt đá Granite không bị oxy hóa, không bị gỉ sét hay ăn mòn bởi dầu cắt gọt, giữ nguyên độ chính xác qua hàng chục năm vận hành liên tục.
4.2. Không gian đo lớn X300 x Y200 x Z200 mm tối ưu kiểm tra đa chi tiết
Với hành trình đo trục X là 300 mm, trục Y là 200 mm cùng kích thước mặt kính làm việc 356 x 248 mm, máy đo tọa độ quang học Werka 5290-300 đáp ứng linh hoạt các phôi gia công cỡ trung bình và lớn. Đặc biệt, diện tích bàn đo rộng rãi cho phép kỹ sư bố trí đồ gá đo đồng thời nhiều chi tiết nhỏ (Multi-parts fixture) trong một lần gá. Kết hợp với tính năng lập trình đo tự động gom nhóm trong phần mềm iMeasuring 2.1, thiết bị có thể kiểm tra liên tục hàng chục chi tiết mà không cần thao tác gá đặt lại từng cái, tiết kiệm đến 80% thời gian kiểm tra chất lượng.
4.3. Hệ thống thước quang học cấp A phân giải 0.5µm sai số chỉ (2.5 + L/200)µm
Máy đo tọa độ quang học Werka 5290-300 tích hợp thước quang học thủy tinh tuyến tính cấp A (High Accuracy A Grade Optical Linear Scale) trên cả 3 trục X, Y và Z với độ phân giải đạt 0.0005 mm (0.5 µm). Bàn máy di chuyển trên hệ thống thanh trượt không răng (Toothless rod) kết hợp cơ cấu khóa dịch chuyển nhanh (Fast-moving locking device), giúp loại trừ hoàn toàn độ rơ cơ khí (Backlash). Sai số chỉ thị chiều dài của máy đạt mức tuyệt đối E1xy ≤ (2.5 + L/200) µm với độ lặp lại vị trí ấn tượng ≤ 2 µm, đảm bảo tính nhất quán tuyệt đối giữa các lần đo lặp.
4.4. Ống kính Detent Zoom 6.5X kết hợp Camera màu CCD 700TVL sắc nét
Trái tim của hệ thống thu nhận hình ảnh trên Werka 5290-300 là cụm ống kính zoom quang học cao cấp 6.5X (Detent Zoom Lens dải 0.7x – 4.5x) kết hợp cảm biến máy ảnh màu kỹ thuật số 1/3″ Color CCD Camera độ phân giải 700TVL:
- Ống kính định vị khấc chuẩn xác: Các nấc zoom ($0.7\text{x}, 1.0\text{x}, 1.5\text{x}, 2.0\text{x}, 3.0\text{x}, 4.0\text{x}, 4.5\text{x}$) đều có khấc khóa cơ khí chắc chắn, giúp phần mềm iMeasuring 2.1 tự động gán đúng hệ số tỉ lệ pixel/µm mà không cần hiệu chuẩn lại, loại bỏ triệt để sai số thao tác zoom của người dùng.
- Dải phóng đại hiển thị 26x – 172x: Cung cấp hình ảnh quang học trung thực, sắc nét từng chi tiết vi mô, không bị méo góc hình học (Distortion-free), cho phép kỹ sư quan sát rõ từng vết xước, bavia hay khuyết tật chân chip điện tử.
4.5. Hệ thống chiếu sáng 3 trong 1: LED 4 vòng 8 vùng, đèn đáy song song và Laser định vị
Nguồn sáng là chìa khóa quyết định độ tương phản của mép biên dạng. Máy đo tọa độ quang học Werka 5290-300 sở hữu hệ thống nguồn sáng 3 kênh đồng bộ đỉnh cao:
- Đèn bề mặt LED lạnh 4 vòng 8 phân vùng (Surface 4-Ring 8-Division LED Cold Illumination): Cho phép kỹ sư bật/tắt và điều chỉnh độ sáng vô cấp độc lập ở từng góc chiếu và từng vòng tròn. Nhờ đó, máy dễ dàng tạo hiệu ứng bóng đổ làm nổi bật các rãnh chìm, mối dập kim loại, bề mặt mạ bóng gương hay vi mạch in phức tạp.
- Đèn chiếu đáy song song (Contour LED Parallel Telecentric Illumination): Chiếu chùm sáng song song xuyên qua bàn kính đáy, tạo hình bóng phôi đen nhánh hoàn hảo trên nền sáng, triệt tiêu viền tán xạ ánh sáng, hỗ trợ bắt mép biên dạng đường kính, bán kính bo và góc vát đạt độ chuẩn xác tối đa.
- Đèn Laser định vị mục tiêu (Laser Navigation Lights): Chiếu tia laser màu đỏ trực tiếp lên bề mặt chi tiết phôi, giúp kỹ thuật viên định vị nhanh chóng khu vực cần đo mà không mất công dò tìm trên màn hình máy tính.
4.6. Tính năng đo chiều cao trục Z 2.5D bằng thuật toán lấy nét quang học chính xác
Khác biệt vượt bậc so với các dòng máy đo 2D thông thường, máy đo tọa độ quang học Werka 5290-300 được trang bị hành trình trục Z lên tới 200 mm cùng thước quang học 0.5 µm. Dựa trên thuật toán phân tích độ tương phản hình ảnh cực đại (Peak Contrast Optical Focus), phần mềm iMeasuring 2.1 sẽ tự động nhận diện mặt phẳng nét nhất khi kỹ thuật viên di chuyển trục Z. Nhờ đó, máy đo chính xác độ cao bậc, chiều sâu lỗ mù, độ phẳng bề mặt và độ chênh lệch cao độ giữa các bề mặt không gian (2.5D) mà không cần lắp đầu chạm cơ khí đắt tiền.
4.7. Phần mềm đo lường chuyên nghiệp iMeasuring 2.1 xuất báo cáo AutoCAD/Excel
Đi kèm với máy đo tọa độ quang học Werka 5290-300 là bản quyền phần mềm đo lường thị giác thông minh iMeasuring 2.1 với giao diện trực quan và các tính năng xử lý mạnh mẽ:
- Bắt mép tự động thông minh (Auto Edge Detection): Tự động lọc điểm ảnh tương phản cao nhất, bắt dính đường bao hình học với độ chính xác dưới 1 pixel, triệt tiêu sai số chủ quan của mắt người.
- Đầy đủ công cụ đo hình học và dung sai vị trí (GD&T): Đo Điểm, Đoạn thẳng, Đường tròn, Cung tròn, Elip, Rãnh then, Khoảng cách tâm, Góc nghiêng; đánh giá Độ thẳng, Độ tròn, Độ phẳng, Độ song song, Độ vuông góc, Độ đồng tâm và Độ đảo vị trí.
- Mô-đun nhập bản vẽ CAD (CAD Import & Compare): Nhập trực tiếp bản vẽ thiết kế 2D định dạng DXF/DWG từ AutoCAD vào phần mềm để so khớp biên dạng thực tế với bản vẽ thiết kế (Nominal vs Actual).
- Tự động xuất báo cáo chất lượng: Xuất kết quả đo ra các biểu mẫu Excel, Word, PDF chuyên nghiệp kèm ảnh chụp và chỉ thị màu Đạt/Không đạt (OK/NG) theo dải dung sai cài đặt trước.
5. Ứng dụng thực chiến trong các ngành công nghiệp công nghệ cao
Nhờ dải đo rộng và khả năng đo lường 2.5D chính xác cao, máy đo tọa độ quang học Werka 5290-300 là thiết bị đo kiểm chủ lực trong nhiều nhà máy sản xuất hiện đại:
- Ngành Điện Tử 3C & Chất Bán Dẫn: Kiểm tra kích thước chân chip IC vi mô, khoảng cách chân kết nối khe cắm thẻ nhớ, độ phẳng bề mặt linh kiện dán SMT, đo kiểm bảng mạch in linh hoạt FPC và bo mạch PCB đa lớp.
- Gia Công Cơ Khí Chính Xác & Khuôn Mẫu (CNC/EDM/Wire-cut): Đo kích thước hình học lòng khuôn ép nhựa, chày cối dập lá thép, góc thoát dao phay ngón, độ đồng tâm và bước ren vít me vi mô.
- Linh Kiện Ô Tô, Xe Máy & Thiết Bị Điện Tử Xe Điện: Đo kiểm kích thước gioăng phớt cao su làm kín động cơ, van phun nhiên liệu, tiếp điểm rơ-le điện tử, bánh răng truyền động chính xác.
- Thiết Bị Y Tế Tinh Vi: Kiểm tra đường kính và độ sắc bén kim tiêm vi phẫu, khớp cấy ghép nhân tạo titan, ống nong mạch vành tim mạch (Stent), dụng cụ mổ nội soi.
- Ngành Sản Xuất Quang Học & Màn Hình Cảm Ứng: Kiểm tra độ dày mép vát kính cường lực điện thoại, kích thước thấu kính quang học, màng lọc phân cực màn hình hiển thị OLED.
6. Hướng dẫn quy trình 5 bước đo kiểm tự động 2.5D trên máy Werka 5290-300
Để tối ưu hóa độ chính xác và kéo dài tuổi thọ cho máy đo tọa độ quang học Werka 5290-300, kỹ thuật viên QC nên vận hành theo quy trình 5 bước tiêu chuẩn sau:
- Bước 1: Chuẩn bị môi trường và khởi động hệ thống: Đặt máy trong phòng đo có nhiệt độ ổn định ở mức 20°C ± 2°C, độ ẩm < 60%RH. Kết nối nguồn điện $220\text{V}$, mở máy tính và phần mềm iMeasuring 2.1 trước 15 phút để hệ thống chiếu sáng và camera ổn định nhiệt.
- Bước 2: Gá đặt phôi và sử dụng đèn Laser định vị: Vệ sinh mặt kính bàn đo và phôi mẫu bằng cồn chuyên dụng. Đặt phôi lên bàn kính $356 \times 248\text{ mm}$, bật đèn Laser Navigation để chiếu điểm đỏ định vị nhanh vùng cần đo vào trường quan sát của camera.
- Bước 3: Điều chỉnh độ phóng đại và nguồn sáng LED: Xoay núm zoom quang học về khấc độ phóng đại mong muốn. Điều chỉnh cường độ nguồn sáng LED 4 vòng 8 vùng bề mặt hoặc đèn viền đáy song song trên phần mềm để biên dạng chi tiết hiện lên với độ tương phản sắc nét nhất.
- Bước 4: Thiết lập gốc tọa độ và thực hiện phép đo 2.5D:
- Xác lập hệ tọa độ chi tiết (PCS – Part Coordinate System) theo chuẩn bản vẽ gia công.
- Sử dụng các công cụ bắt mép tự động của iMeasuring 2.1 để đo đường kính lỗ, khoảng cách tâm, góc vát.
- Thực hiện đo chiều cao bậc trục Z: Điều chỉnh tay quay trục Z để phần mềm bắt điểm lấy nét cực đại tại mặt phẳng đáy và mặt phẳng đỉnh, phần mềm sẽ tự động tính toán chênh lệch cao độ.
- Bước 5: Xuất báo cáo kiểm tra và lưu trữ dữ liệu: Nhấn nút
Export Reportđể xuất báo cáo kiểm tra nghiệm thu chất lượng dạng Excel hoặc PDF có gắn logo công ty và lưu trữ vào cơ sở dữ liệu quản lý chất lượng.
7. So sánh máy đo quang học 2.5D Werka 5290-300 với máy chiếu 2D và máy đo 3D CMM
Bảng so sánh kỹ thuật dưới đây làm rõ vị trí công nghệ và hiệu quả đầu tư vượt trội của model Werka 5290-300:
| Tiêu chí kỹ thuật | Máy chiếu biên dạng 2D (Profile Projector) | Werka 5290-300 (2.5D VMM) | Máy đo tọa độ 3D CMM (Đầu đo chạm) |
|---|---|---|---|
| Công nghệ thu nhận ảnh | Bóng chiếu quang học trên màn mờ | Camera CCD 700TVL + Xử lý ảnh số iMeasuring 2.1 | Đầu kim dò ruby tiếp xúc cơ học |
| Năng lực đo chiều cao Z | Không hỗ trợ (Chỉ đo phẳng 2D) | Đo 2.5D lấy nét quang học hành trình Z = 200mm | Đo 3D không gian toàn diện |
| Khả năng đo chi tiết mềm / mỏng | Tốt (Không tiếp xúc) | Tuyệt vời (Không làm biến dạng hay trầy xước) | Kém (Dễ làm lún hoặc trầy xước mẫu mỏng) |
| Bắt điểm & Độ chính xác | Thủ công bằng mắt, sai số phụ thuộc người đo | Tự động bắt mép Auto Edge, sai số ≤ (2.5 + L/200)µm | Chính xác cao, cần bù bán kính kim đo |
| Hệ thống chiếu sáng | Đèn Halogen / LED đơn vùng | LED 4 vòng 8 vùng + Đèn đáy song song + Laser định vị | Không có |
| Xuất dữ liệu & Báo cáo | Hiển thị số trên DRO hoặc in nhiệt đơn giản | Tự động xuất file AutoCAD DXF, Excel, Word, PDF | Xuất báo cáo 3D chuyên dụng |
| Chi phí đầu tư & Bảo dưỡng | Thấp | Hợp lý, khả năng hoàn vốn ROI cực nhanh | Rất cao, chi phí bảo dưỡng định kỳ lớn |
Đối với các nhu cầu kiểm tra biên dạng kích thước lớn với màn chiếu 400mm, quý khách có thể tham khảo thêm sản phẩm máy chiếu biên dạng Werka 5292-4020N chính hãng.
8. Câu hỏi thường gặp (FAQ) về máy đo tọa độ quang học Werka 5290-300
Q1: Máy đo tọa độ quang học Werka 5290-300 thực hiện phép đo 2.5D như thế nào?
Trả lời: Khác với máy đo 2D chỉ đo trên mặt phẳng XY, Werka 5290-300 được trang bị thước quang trục Z hành trình 200 mm phân giải 0.5 µm. Khi người vận hành điều chỉnh độ cao trục Z, thuật toán lấy nét trong phần mềm iMeasuring 2.1 sẽ tìm điểm có độ sắc nét cực đại tại các bề mặt cao độ khác nhau, từ đó tính toán chính xác chiều cao bậc, độ sâu rãnh và độ phẳng 2.5D.
Q2: Khung máy bằng đá Granite 185kg mang lại lợi thế gì so với khung kim loại?
Trả lời: Đá Granite tự nhiên có hệ số giãn nở nhiệt cực thấp, không bị biến dạng theo thời gian và có khả năng triệt tiêu rung động từ môi trường sản xuất cực tốt. Trọng lượng đầm chắc 185kg giúp máy vận hành ổn định tuyệt đối, đảm bảo độ chính xác lặp lại ≤ 2 µm trong suốt nhiều năm.
Q3: Phần mềm iMeasuring 2.1 có hỗ trợ nhập file CAD để so khớp biên dạng không?
Trả lời: Có. Phần mềm iMeasuring 2.1 hỗ trợ nhập trực tiếp các file bản vẽ kỹ thuật định dạng AutoCAD (DXF/DWG). Kỹ thuật viên có thể đặt phôi thực tế khớp với hệ tọa độ bản vẽ để phần mềm tự động so sánh biên dạng thực tế với thiết kế và hiển thị trực quan sai lệch dung sai.
Q4: Đặt mua máy đo tọa độ quang học Werka 5290-300 chính hãng ở đâu tại Việt Nam?
Trả lời: Quý khách hãy liên hệ trực tiếp hệ thống phân phối Werka Việt Nam để nhận 100% sản phẩm chính hãng Werka Đức nguyên kiện, đầy đủ chứng chỉ chất lượng CO/CQ, chế độ bảo hành 12 tháng, được đội ngũ kỹ sư quang học hỗ trợ vận chuyển, lắp đặt phần mềm và đào tạo chuyển giao công nghệ đo kiểm tận nơi tại nhà máy của quý khách.
9. Địa chỉ mua máy đo tọa độ quang học Werka 5290-300 chính hãng uy tín
Việc đầu tư một cỗ máy đo tọa độ quang học 2.5D cao cấp đòi hỏi sự đồng hành của đơn vị cung cấp có năng lực kỹ thuật vững vàng và dịch vụ hậu mãi chuẩn chỉ. Werka Việt Nam là đại diện phân phối chính thức các dòng thiết bị đo lường Werka tiêu chuẩn Châu Âu tại thị trường Việt Nam.
Khi chọn mua máy đo tọa độ quang học Werka 5290-300 tại Werka Việt Nam, quý khách hàng nhận được những cam kết vàng:
- Sản phẩm nhập khẩu chính hãng 100%, nguyên đai nguyên kiện, đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ.
- Đội ngũ kỹ sư ứng dụng đo lường chuyên sâu trực tiếp vận chuyển, căn chỉnh độ chính xác, cài đặt phần mềm và đào tạo vận hành tận nơi tại nhà máy của khách hàng.
- Bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật trọn đời, cung cấp đầy đủ linh kiện thay thế và dịch vụ hiệu chuẩn định kỳ chuẩn ISO/IEC 17025.
- Cung cấp đầy đủ các phụ kiện tùy chọn chính hãng: Bàn làm việc chống rung chuyên dụng (WP-WC1) và máy tính đồng bộ hiệu năng cao DELL (WP-PC10).
Hãy liên hệ ngay với Werka Việt Nam hôm nay để nhận báo giá ưu đãi tốt nhất và đặt lịch gửi mẫu đo thử nghiệm trực tiếp trên máy đo tọa độ quang học Werka 5290-300 (MA-300)!
