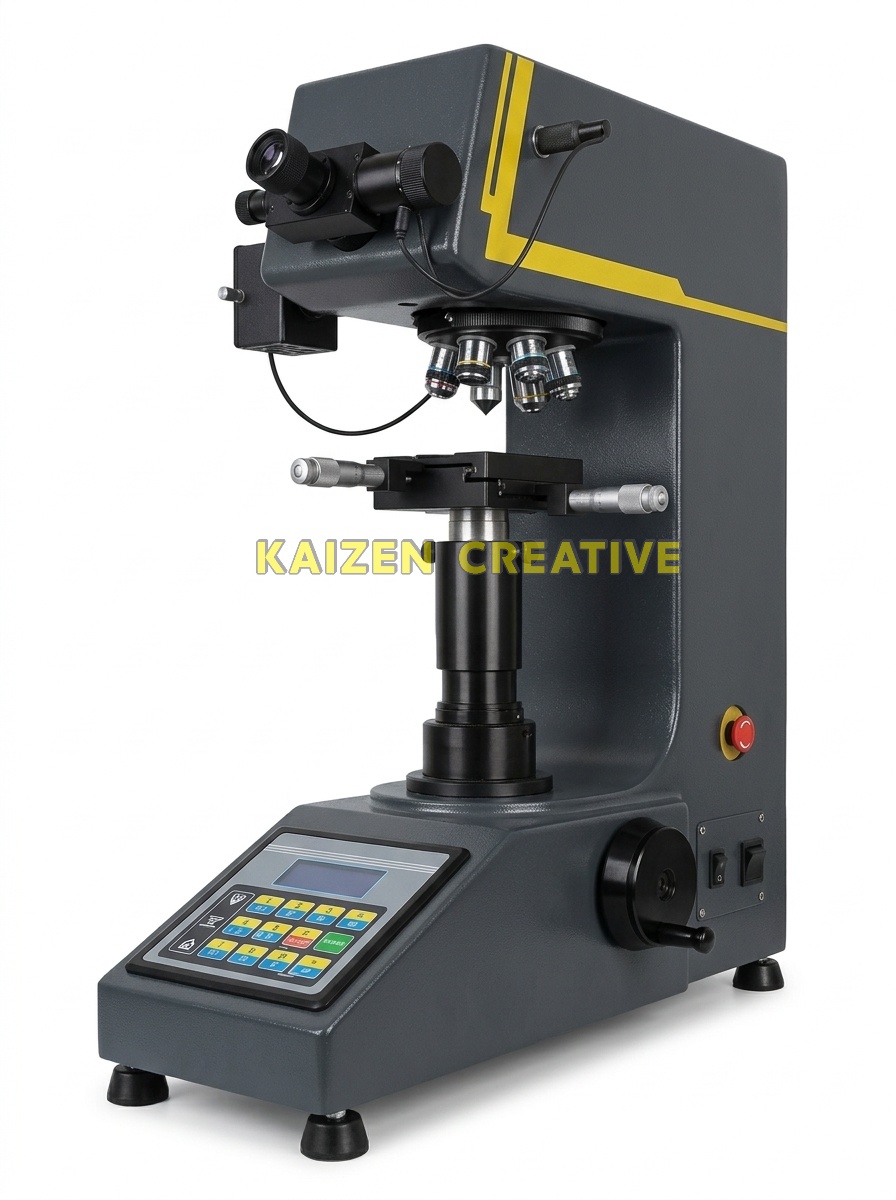

Máy Đo Độ Cứng Vickers Kỹ Thuật Số (Tháp Pháo Tự Động / Gia Tải Vòng Lặp Kín 50kgf / 10 Thang Đo HV / Quang Học 200X / Màn Hình Kỹ Thuật Số)

1. Tổng quan đột phá: Vì sao máy đo độ cứng Vickers kỹ thuật số là chuẩn mực đo lớp hóa bền và màng mỏng?

Phương pháp thử nghiệm độ cứng Vickers (Vickers Hardness Testing) sử dụng đầu đo kim cương hình kim tự tháp góc $136^circ$ luôn là tiêu chuẩn đo lường cơ tính tối thượng khi cần khảo sát chiều sâu lớp hóa cứng bề mặt (Case Hardened Depth), lớp thấm carbon, thấm nitơ, lớp tôi cao tần, màng phủ mạ điện phân siêu mỏng, lát mỏng vi mạch bán dẫn IC, vật liệu gốm sứ Ceramic và các tổ chức pha tinh thể tế vi. Với khả năng áp dụng dải tải trọng linh hoạt từ tải trung bình đến tải nặng (Macro Vickers), phương pháp Vickers đảm bảo tính liên tục của kết quả đo từ các lớp màng mỏng bề mặt vào tận lõi kim loại mà không làm phá hủy phôi mẫu.

Để đáp ứng hoàn hảo yêu cầu kiểm chuẩn với độ lặp lại cao trong môi trường công nghiệp và nghiên cứu, máy đo độ cứng Vickers kỹ thuật số được chế tạo như một đỉnh cao công nghệ tích hợp quang học, cơ khí chính xác và điều khiển điện tử số hóa (Optics, Mechanics & Electronics). Thiết bị sở hữu dải đo siêu rộng từ 5 đến 3000 HV, hệ thống gia tải cảm biến vòng lặp kín (Closed-Loop Load Cell) với 10 cấp lực thử từ 0.5 kgf (4.903 N) đến 50 kgf (490 N).

Điểm nhấn đột phá của model chính là cơ chế tháp pháo xoay tự động hoàn toàn (Auto-Turret), tự động chuyển đổi giữa đầu đo kim cương và 2 vật kính quang học 10X, 20X độ phân giải cực cao lên tới 0.13 μm. Kết hợp màn hình kỹ thuật số hiển thị trực quan và khả năng nâng cấp hệ thống camera CCD tự động, máy đo độ cứng Vickers kỹ thuật số tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế GB/T 4340.2, ISO 6507-2 và ASTM E92, tương thích hoàn hảo với hệ sinh thái thiết bị đo lường và kiểm định vật liệu chuyên sâu.

2. Phân tích thực trạng: 4 trở ngại kỹ thuật lớn khi đo độ cứng Vickers bằng máy cơ học xoay tay

Tại nhiều phòng thử nghiệm cơ tính, xưởng nhiệt luyện và kiểm tra chất lượng sản phẩm (QA/QC), việc sử dụng các dòng máy đo Vickers cơ học đòn bẩy xoay tay truyền thống thường xuyên phát sinh những hạn chế nghiêm trọng:

• Lệch tâm quang học do xoay tháp pháo bằng tay: Việc dùng tay vặn xoay mâm tháp pháo liên tục sau mỗi lần ấn tạo vết lõm làm rơ mòn cơ cấu định vị bi cơ học. Hậu quả là sau một thời gian, vết lõm kim cương bị lệch khỏi tâm trường nhìn của vật kính, kỹ thuật viên phải mất rất nhiều thời gian dò tìm lại vết đo.
• Sai số lực do ma sát đòn bẩy và quả cân đối trọng: Hệ thống đòn bẩy cơ khí cổ điển dễ bị ảnh hưởng bởi bụi bẩn, ma sát ổ đỡ và sai số va đập khi hạ quả cân, làm biến dạng góc cạnh sắc nhọn của vết lõm hình thoi, dẫn đến sai số độ cứng vượt mức 5%.
• Thao tác tính toán thủ công dễ nhầm lẫn: Sau khi đo 2 đường chéo d1, d2 bằng kính đo, kỹ thuật viên phải tra bảng giấy hoặc tính toán công thức $HV = 1.8544 times F / d^2$ bằng tay, dễ gây ra sai sót số liệu ghi chép và làm chậm tiến độ xuất xưởng hàng loạt.
• Khó khăn khi đo các lớp màng mỏng và phôi có độ cứng chênh lệch: Máy đo thiếu các dải lực thử trung gian (như 2kg, 2.5kg, 3kg, 20kg), khiến việc xác định biên độ chuyển tiếp độ cứng từ lớp thấm nitơ vào lõi phôi bị gián đoạn và thiếu chính xác.

Sự hiện diện của máy đo độ cứng Vickers kỹ thuật số với hệ thống cảm biến vòng lặp kín và tháp pháo tự động đã giải quyết dứt điểm mọi trở ngại kỹ thuật nêu trên.

3. Công nghệ gia tải cảm biến vòng lặp kín (Closed-Loop Load Cell): Độ chính xác và độ lặp lại vượt trội

Trọng tâm công nghệ điều khiển của thiết bị nằm ở cơ cấu gia tải cảm biến điện tử thông minh:

• Hệ thống cảm biến lực Load Cell kiểm soát vòng lặp kín: Máy ứng dụng cảm biến tải trọng điện tử đo lường và giám sát trực tiếp lực ép tác dụng lên mũi kim cương theo thời gian thực. Tín hiệu lực được phản hồi liên tục về bo mạch vi xử lý để tự động bù áp, triệt tiêu hoàn toàn hiện tượng quá tải va đập (Load Over-shoot) và loại bỏ sai số do ma sát cơ khí.
• Quy trình thử nghiệm tự động 100% (Automatic Loading & Unloading): Quá trình đưa tải vào (Loading), duy trì thời gian giữ tải (Dwell Time từ 0 đến 60 giây) và dỡ tải (Unloading) diễn ra tự động hoàn toàn chỉ bằng một nút bấm, đảm bảo tính đồng nhất tuyệt đối giữa mọi lần thử.
• Độ lặp lại và độ ổn định cao: Tỷ lệ lỗi cơ học cực thấp, kết quả đo đạt độ tin cậy chuẩn mực quốc tế theo các tiêu chuẩn đo lường khắt khe của Werka precision hardness standards.

4. Cơ chế tháp pháo tự động (Auto-Turret): Chuyển đổi mượt mà giữa đầu đo kim cương và vật kính

Ưu thế vượt trội của dòng máy tháp pháo tự động so với các dòng máy tiêu chuẩn chính là cơ cấu tháp pháo điều khiển bằng động cơ điện thông minh:

• Chuyển đổi tháp pháo tự động hoàn toàn: Sau khi hoàn tất quá trình gia tải và dỡ tải, động cơ servo mini tự động xoay chuyển vị trí từ đầu đo kim cương sang vật kính đo 10X một cách chuẩn xác mà không cần chạm tay vào mâm xoay.
• Định vị đồng tâm tuyệt đối: Cơ cấu khóa định vị quang học chính xác cao đảm bảo vết lõm kim cương luôn nằm ngay chính giữa tâm của trường nhìn thị kính, giúp kỹ thuật viên quan sát và đo lường ngay lập tức.
• Bảo vệ đầu đo kim cương đắt giá: Loại bỏ hoàn toàn nguy cơ va quẹt gãy mũi kim cương do thao tác xoay mâm vội vàng hoặc chạm phôi bằng tay của người vận hành.

5. Hệ thống 10 cấp lực thử (0.5kgf – 50kgf) & Dải đo toàn diện 5 — 3000 HV

Máy đo độ cứng Vickers kỹ thuật số cung cấp dải lực thử toàn diện nhất trong phân khúc Macro Vickers, hỗ trợ 10 cấp lực thử và 10 thang đo độ cứng:

• 10 cấp lực thử tiêu chuẩn quốc tế:
  1. 4.903 N (0.5 kgf) – Thang đo HV0.5 (Đo màng mỏng, vi mạch IC, lá kim loại siêu mỏng)
  2. 9.807 N (1.0 kgf) – Thang đo HV1 (Đo lớp mạ điện phân, xi mạ kẽm, niken, crom)
  3. 19.61 N (2.0 kgf) – Thang đo HV2 (Đo lớp thấm nitơ bề mặt)
  4. 24.52 N (2.5 kgf) – Thang đo HV2.5 (Đo lớp biến cứng cơ học mỏng)
  5. 29.42 N (3.0 kgf) – Thang đo HV3 (Đo lớp thấm carbon mỏng)
  6. 49.03 N (5.0 kgf) – Thang đo HV5 (Đo lớp tôi cảm ứng cao tần)
  7. 98.07 N (10 kgf) – Thang đo HV10 (Đo thép hợp kim kết cấu, gốm sứ Ceramic)
  8. 196 N (20 kgf) – Thang đo HV20 (Đo thép sau tôi ram, chi tiết nhiệt luyện)
  9. 294 N (30 kgf) – Thang đo HV30 (Đo thép đúc, gang hợp kim)
  10. 490 N (50 kgf) – Thang đo HV50 (Lực ép cực đại 50kgf đo chi tiết khối cơ khí lớn)
• Dải đo độ cứng cực rộng 5 — 3000 HV: Đo lường chính xác từ các vật liệu phi kim mềm như nhựa kỹ thuật, thủy tinh quang học đến các vật liệu siêu cứng như hợp kim Vonfram Carbide, kim cương nhân tạo và gốm Zirconia.

6. Hệ quang học độ phóng đại 100X – 200X & Độ phân giải siêu vi mô 0.13 μm

Chất lượng hệ thống thấu kính quang học quyết định trực tiếp đến độ sắc nét khi quan sát và đo lường kích thước vết lõm:

• Hệ thấu kính kép chuyên dụng 10X và 20X:
  • Vật kính 10X (Measure): Trường nhìn rộng 800 μm, dùng để quan sát tổng thể và đo lường các vết lõm kích thước lớn dưới tải trọng 10 – 50kgf. Đơn vị đo tối thiểu đạt 0.25 μm.
  • Vật kính 20X (Observe / High Precision): Trường nhìn 400 μm, độ phóng đại tổng hệ thống 200X kết hợp thị kính 10X, mang lại đơn vị đo tối thiểu siêu vi mô đạt 0.13 μm (130 nanomet), cho phép bắt chính xác từng góc nhọn của vết lõm siêu nhỏ dưới tải 0.5 – 1kgf.
• Nguồn sáng đèn Halogen độ sáng cao có điều tiết: Cung cấp dải ánh sáng vàng ấm đồng đều, chống chói lóa trên các bề mặt kim loại mạ bóng gương, làm nổi bật đường biên tương phản của vết lõm kim cương.
• Khả năng nâng cấp Camera CCD đo tự động: Thiết kế sẵn cổng kết nối quang học chuẩn C-mount, dễ dàng lắp đặt thêm Camera CCD và phần mềm đo lường hình ảnh tự động trên máy tính khi phòng Lab có nhu cầu nâng cấp.

7. Màn hình kỹ thuật số trực quan & Thuật toán tự động tính toán độ cứng HV tức thì

Trải nghiệm vận hành trên máy đo độ cứng Vickers kỹ thuật số được số hóa hoàn toàn:

• Màn hình kỹ thuật số hiển thị sắc nét: Hiển thị rõ ràng cấp lực thử đang chọn, thời gian giữ tải đếm lùi (Dwell time 0 – 60s, bước nhảy 5s), số thứ tự lần đo và kết quả tính toán.
• Tự động quy đổi và hiển thị giá trị độ cứng HV: Kỹ thuật viên chỉ cần đo 2 đường chéo vết lõm $d_1, d_2$ bằng thị kính vi trắc và nhấn nút xác nhận, bộ vi xử lý của máy sẽ tự động tính toán theo công thức chuẩn xác và hiển thị ngay lập tức giá trị độ cứng Vickers (HV) lên màn hình mà không cần tra bảng thủ công.
• Không gian gá đặt phôi mẫu rộng rãi: Chiều cao phôi mẫu thử tối đa đạt 170 mm và chiều sâu họng đo 130 mm, dung nạp dễ dàng các chi tiết gia công cơ khí, mẫu đúc kim tương gắn trong nhựa Bakelite hay các chi tiết ống trục dài.

8. Bảng thông số kỹ thuật chi tiết của máy đo độ cứng Vickers kỹ thuật số

Dưới đây là bảng tổng hợp chi tiết toàn bộ các thông số kỹ thuật xuất xưởng của thiết bị theo tài liệu kỹ thuật chuẩn xác:

9. Danh mục phụ kiện tiêu chuẩn đi kèm khi bàn giao thiết bị

Bộ thiết bị máy đo độ cứng Vickers kỹ thuật số được bàn giao đồng bộ đầy đủ các phụ kiện chính hãng, sẵn sàng đưa vào vận hành ngay:

10. Ứng dụng thực tế trong kiểm định lớp thấm carbon, lớp tôi cứng, bán dẫn IC và gốm sứ

Với dải lực từ 0.5kg đến 50kg và độ phân giải 0.13 μm, máy đo độ cứng Vickers kỹ thuật số là thiết bị không thể thiếu trong các phòng thí nghiệm kiểm định chuyên sâu:

• Xử lý nhiệt luyện & Đo chiều sâu lớp hóa bền (Effective Case Depth): Khảo sát đường cong phân bố độ cứng từ bề mặt vào tâm phôi sau các quá trình thấm carbon (Carburizing), thấm nitơ (Nitriding), thấm carbon-nitơ và tôi cao tần (Induction Hardening) theo chuẩn ISO 2639.
• Kiểm tra lớp màng mỏng xi mạ & Lớp phủ bảo vệ (Coatings & Thin Films): Đo độ cứng của các lớp mạ crom cứng, mạ niken hóa học, lớp phủ PVD/CVD (TiN, TiAlN, DLC) trên dao cắt gọt kim loại và khuôn mẫu chính xác.
• Công nghiệp Bán dẫn & Điện tử vi mạch (IC & Microelectronics): Đo kiểm tra độ cứng của các phiến wafer silicon, mối hàn chì thiếc chân chip bán dẫn, vật liệu đóng gói vi mạch IC mà không làm nứt vỡ mạch mỏng.
• Vật liệu Gốm kỹ thuật Ceramic & Thủy tinh quang học: Đo độ cứng tế vi và xác định độ dai phá hủy (Fracture Toughness $K_{IC}$) thông qua chiều dài vết nứt phát triển tại 4 góc của vết lõm kim cương.
• Vật liệu Kim loại nhiều lớp & Mối hàn siêu mỏng (Ply-metals & Precision Welds): Kiểm tra vùng ảnh hưởng nhiệt HAZ của mối hàn laser, hàn chùm tia điện tử và vật liệu ghép lớp lưỡng kim.

11. Hướng dẫn quy trình 5 bước đo độ cứng Vickers chuẩn xác đạt chuẩn ASTM E92 & ISO 6507

Quy trình đo độ cứng tự động hóa diễn ra cực kỳ chuẩn xác và nhanh chóng theo 5 bước tiêu chuẩn:

1. Bước 1: Chuẩn bị bề mặt mẫu đo mài bóng gương: Mẫu kim loại sau khi đúc mẫu cần được mài và đánh bóng kim tương đạt độ bóng bề mặt như gương ($Ra le 0.1 mu m$), không có vết xước sâu để đường biên vết lõm hình thoi hiển thị sắc nét nhất.
2. Bước 2: Gá đặt phôi và lấy nét quang học: Đặt phôi lên bàn thử phẳng lớn (hoặc bàn chữ V cho phôi tròn). Xoay tay nâng hạ bàn máy để đưa bề mặt phôi vào tiêu cự rõ nét dưới vật kính 10X hoặc 20X.
3. Bước 3: Lựa chọn cấp lực thử và thời gian giữ tải: Trên bảng điều khiển kỹ thuật số, chọn cấp lực thử mong muốn (ví dụ: HV5 cho lớp tôi cảm ứng hoặc HV1 cho lớp mạ), cài đặt thời gian giữ tải (ví dụ: 10 – 15 giây).
4. Bước 4: Khởi động chu trình đo tự động với tháp pháo Auto-Turret: Nhấn nút START. Tháp pháo tự động xoay đưa đầu đo kim cương vào vị trí tâm, máy tự động gia tải bằng cảm biến Load Cell, giữ tải chính xác từng giây, dỡ tải và tháp pháo tự động xoay vật kính trở lại vị trí cũ ngay lập tức.
5. Bước 5: Đo đường chéo vết lõm và hiển thị kết quả HV: Nhìn qua thị kính 10X, xoay núm vi trắc để căn 2 vạch đo trùng với 2 đỉnh đối diện của vết lõm hình thoi (đo $d_1$), nhấn phím xác nhận rồi xoay thị kính 90 độ đo tiếp $d_2$. Bộ vi xử lý lập tức tính toán và hiển thị giá trị độ cứng Vickers (HV) lên màn hình số.

12. So sánh hiệu quả vận hành: Máy đo Vickers tháp pháo tự động vs Máy đo xoay tay truyền thống

Bảng phân tích so sánh định lượng dưới đây chứng minh rõ ràng sự vượt trội khi đầu tư dòng máy đo tháp pháo tự động:

13. Nhận định chuyên gia nhiệt luyện và phản hồi thực tế từ các trung tâm kiểm định QA/QC

Kỹ sư trưởng phòng Thí nghiệm Luyện kim tại một tập đoàn sản xuất linh kiện ô tô hàng đầu chia sẻ: “Việc kiểm tra chiều sâu lớp thấm carbon trên bánh răng hộp số đòi hỏi phải đo liên tục hàng chục điểm từ bề mặt vào trong lõi với khoảng cách cách nhau chỉ 0.05 mm. Trước đây máy xoay tay rất dễ làm lệch vết lõm ra khỏi tầm nhìn. Kể từ khi chuyển sang máy đo độ cứng Vickers kỹ thuật số có tháp pháo tự động Auto-Turret và cảm biến vòng lặp kín, máy tự động xoay vật kính về đúng tâm vết lõm sau khi nén, giúp chúng tôi hoàn thành biểu đồ phân bố độ cứng nhanh gấp 3 lần với độ tin cậy tuyệt đối.”

14. Câu hỏi thường gặp (FAQ) về máy đo độ cứng Vickers kỹ thuật số
