Máy đo tọa độ quang học 3D CNC tự động kết hợp đầu chạm Werka 5290-AU400P / AU-400P (X400 Y300 Z200mm / Sai số 1.8+L/300µm / Thước quang 0.1µm / Đầu chạm 3D MCP Probe / Động cơ Servo / iMeasuring 4.2 / 950kg)

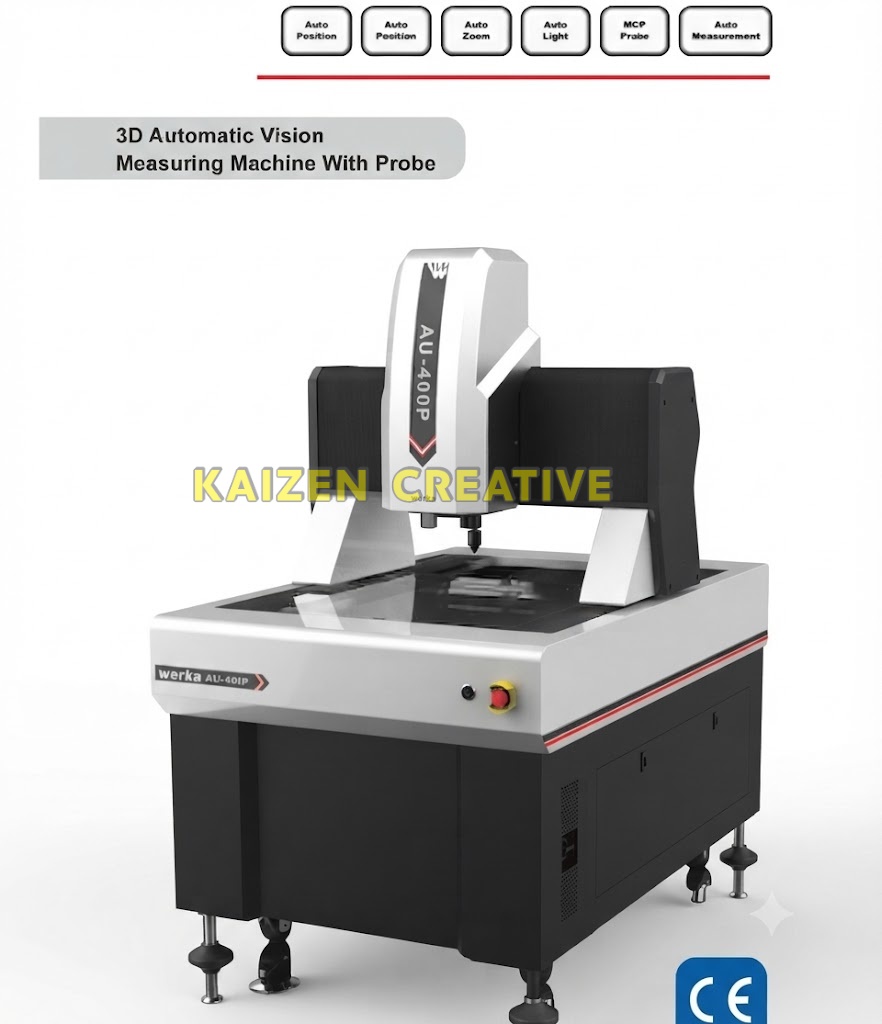

Máy đo tọa độ quang học Werka 5290-AU400P (Mã hiệu quốc tế: Werka AU-400P 3D AutoTouch Automatic Vision Measuring Machine with Probe, thuộc dải sản phẩm 5292-AU400P) là siêu phẩm đo lường tích hợp đa công nghệ đỉnh cao: kết hợp hoàn hảo giữa công nghệ xử lý ảnh quang học không tiếp xúc (Optical Vision) và hệ thống đầu đo chạm cơ học 3D tiếp xúc (MCP Touch Probe) trên nền tảng điều khiển tự động 4 trục CNC mạch kín hoàn toàn. Được nghiên cứu, thiết kế và chế tạo bởi tập đoàn đo lường công nghiệp hàng đầu Châu Âu Werka Đức và phân phối chính thức qua Werka Việt Nam, thiết bị mang đến giải pháp kiểm chuẩn dung sai kích thước và hình học không gian 3 chiều (GD&T) toàn diện cho các phôi mẫu khổ lớn trong các ngành công nghiệp mũi nhọn: điện tử 3C, tấm nền màn hình LCD/OLED, công nghệ bán dẫn (Semiconductor), khuôn mẫu chính xác đa khoang, phụ tùng ô tô xe máy, thiết bị y tế tinh vi và hàng không vũ trụ.
Khẳng định vị thế cỗ máy đo lường công nghiệp hạng nặng, máy đo tọa độ quang học Werka 5290-AU400P ứng dụng kết cấu cầu chuyển động (Moving Bridge Type Structure) trên nền bệ đá hoa cương Granite tự nhiên Grade 00 nguyên khối siêu nặng 950 kg (tùy chọn lên tới 1200kg), cho phép phôi đo nằm bất động tuyệt đối trên bàn máy và chịu tải trọng lên tới 35 – 50 kg. Thiết bị sở hữu hành trình đo rộng lớn X = 400 mm, Y = 300 mm, Z = 200 mm, hệ thống điều khiển tự động 4 trục CNC vòng kín dẫn động bởi động cơ AC Servo Motor và cụm vít me bi mài cấp chính xác cao (Grinding Ball Screw), thước quang học tuyến tính nhập khẩu phân giải siêu vi mô 0.1 µm (0.0001 mm), đạt cấp chính xác sai số chỉ thị kỷ lục E1xy ≤ (1.8 + L/300) µm và trục Z đạt E1z ≤ (3.0 + L/200) µm, độ lặp lại vị trí ≤ 2 µm. Cụm mắt thần quang học bao gồm camera màu kỹ thuật số 1/2″ Color CCD, ống kính Zoom động cơ 6.5X Motorized Click Zoom Lens (0.7x – 4.5x) cho độ phóng đại hiển thị 25x – 165x, hệ thống chiếu sáng bề mặt LED 5 vòng 8 phân vùng điều chỉnh 256 mức sáng kết hợp đèn viền song song Contour LED và phần mềm đo lường 3D CNC tự động chuyên nghiệp iMeasuring 4.2 tự động xuất báo cáo Excel và bản vẽ AutoCAD DXF.
Mục lục bài viết (Table of Contents)
- 1. Tổng quan về máy đo tọa độ quang học 3D CNC Werka 5290-AU400P (Model: AU-400P)
- 2. Đột phá giải quyết triệt để bài toán đo góc khuất, lỗ sâu và quét hàng loạt phôi khổ lớn
- 3. Bảng thông số kỹ thuật chi tiết máy đo tọa độ quang học Werka 5290-AU400P (AU-400P)
- 4. 8 Ưu điểm công nghệ đỉnh cao khẳng định vị thế của Werka 5290-AU400P
- 4.1. Tích hợp đầu chạm tiếp xúc 3D MCP Probe: Biến máy quang học thành cỗ máy CMM thực thụ
- 4.2. Kết cấu cầu chuyển động Moving Bridge trên bệ đá Granite Grade 00 nặng 950kg chống rung tuyệt đối
- 4.3. Không gian đo rộng lớn X400 x Y300 x Z200 mm và tải trọng bàn máy lên tới 50kg
- 4.4. Hệ thống điều khiển 4 trục CNC tự động vòng kín, động cơ AC Servo và vít me bi mài
- 4.5. Thước quang tuyến tính nhập khẩu phân giải siêu vi mô 0.1 µm, sai số cực nhỏ 1.8 + L/300 µm
- 4.6. Ống kính Zoom động cơ Motorized 6.5X và Camera màu 1/2 inch CCD độ nét cao
- 4.7. Hệ thống chiếu sáng bề mặt LED 5 vòng 8 phân vùng điều chỉnh vô cấp 256 mức sáng
- 4.8. Phần mềm đo lường 3D CNC iMeasuring 4.2 tự động lập trình đo hàng loạt và xuất CAD/Excel
- 5. Ứng dụng thực chiến trong các ngành công nghiệp công nghệ cao
- 6. Hướng dẫn quy trình 5 bước vận hành đo kiểm tự động 3D CNC trên Werka 5290-AU400P
- 7. So sánh Werka 5290-AU400P với máy đo quang học 2.5D và máy đo 3D CMM truyền thống
- 8. Câu hỏi thường gặp (FAQ) về máy đo tọa độ quang học Werka 5290-AU400P
- 9. Địa chỉ mua máy đo tọa độ quang học Werka 5290-AU400P chính hãng, uy tín
1. Tổng quan về máy đo tọa độ quang học 3D CNC Werka 5290-AU400P (Model: AU-400P)
Trong các phân xưởng sản xuất khuôn mẫu cỡ lớn, gia công chi tiết cơ khí hàng không, vi mạch bán dẫn và tấm nền màn hình hiển thị điện tử, các yêu cầu kiểm soát chất lượng đòi hỏi sự phối hợp khắt khe giữa hành trình đo rộng, tốc độ kiểm tra tự động và khả năng đo đạc không gian 3 chiều phức tạp. Các chi tiết hiện đại thường có kích thước bề mặt lớn nhưng lại chứa hàng loạt lỗ ren sâu, bậc rãnh khuất góc nhìn quang học hoặc bề mặt nghiêng không gian 3D.
Nếu doanh nghiệp lựa chọn các dòng máy đo quang học để bàn cỡ nhỏ như máy đo quang học Werka 5290-100B hay dòng máy đo thao tác tay như máy đo quang học Werka 5290-300 và máy đo quang học Werka 5290-300P, kích thước bàn đo sẽ không đủ để gá đặt phôi khổ lớn hoặc không thể đáp ứng tốc độ kiểm tra tự động hàng loạt 24/7. Ngược lại, nếu chỉ trang bị máy đo tọa độ 3D CMM đầu chạm tiếp xúc đơn thuần, việc đo quét các đường biên dạng phẳng mỏng, mạch in dẻo FPC hay gioăng cao su sẽ cực kỳ chậm và dễ gây biến dạng sản phẩm.
Máy đo tọa độ quang học Werka 5290-AU400P (Model: AU-400P) ra đời như một giải pháp đo lường công nghiệp toàn năng. Bằng việc kết hợp trực tiếp cụm Đầu đo chạm tiếp xúc 3D MCP Touch Probe song hành cùng camera quang học CCD 1/2″ độ nét cao trên hệ thống dẫn động 4 trục CNC cầu động Moving Bridge bệ đá Granite 950 kg, thiết bị mang lại hiệu suất đo lường vô song: vừa bắt biên dạng ngoài bằng quang học siêu tốc, vừa chạm đo các lỗ sâu và mặt nghiêng không gian 3D với độ chuẩn xác micromet hoàn hảo.
2. Đột phá giải quyết triệt để bài toán đo góc khuất, lỗ sâu và quét hàng loạt phôi khổ lớn
Sự hiện diện của máy đo tọa độ quang học Werka 5290-AU400P trong phòng QC giúp tháo gỡ hoàn toàn các điểm nghẽn kỹ thuật phức tạp:
- Đo kiểm toàn diện các điểm mù quang học: Các bề mặt hốc sâu, rãnh then bên trong lòng khuôn hay góc nghiêng 3D không thể chiếu sáng quang học sẽ được đầu đo chạm MCP Probe tự động hạ kim đo ruby tiếp xúc trực tiếp để khóa tọa độ XYZ với độ nhạy vi sai cực cao.
- Khắc phục triệt để lực quán tính rung lắc khi đo phôi nặng: Trên Werka 5290-AU400P, phôi mẫu nặng tới 35 – 50 kg được đặt nằm bất động 100% trên mặt bàn đá Granite cố định. Cụm khung cầu Moving Bridge nhẹ nhàng lướt qua trên hệ thống ray trượt đôi kép, loại trừ hoàn toàn lực quán tính xô lệch phôi khi máy chạy CNC ở tốc độ cao.
- Đo tự động đa phôi hàng loạt (Multi-parts Tray Inspection): Với hành trình rộng rãi 400 x 300 mm, kỹ sư có thể gá đặt đồng thời một khay chứa 50 – 100 linh kiện nhỏ. Phần mềm iMeasuring 4.2 sẽ tự động nhận diện và quét đo toàn bộ theo chương trình CNC mà không cần người vận hành can thiệp.
- Tự động hóa hoàn toàn quy trình đo kiểm 3D không gian: Máy tự động lấy nét quang học (Autofocus), tự động đổi độ phóng đại Zoom động cơ, tự động điều chỉnh 256 mức sáng LED và tự động kích hoạt đầu chạm MCP Probe, xuất kết quả Đạt/Không đạt (OK/NG) tức thì.
Hiệu suất đo lường 3D CNC đỉnh cao: Máy đo tọa độ quang học Werka 5290-AU400P rút ngắn thời gian kiểm tra chất lượng từ hàng giờ xuống chỉ còn vài phút cho mỗi mẻ sản phẩm phức tạp, giúp doanh nghiệp hoàn vốn đầu tư (ROI) chỉ sau 6 đến 9 tháng vận hành.
3. Bảng thông số kỹ thuật chi tiết máy đo tọa độ quang học Werka 5290-AU400P (AU-400P)
Dưới đây là bảng thông số kỹ thuật xuất xưởng chính thức của máy đo tọa độ quang học Werka 5290-AU400P từ nhà sản xuất Werka:
| Chỉ tiêu kỹ thuật | Thông số tiêu chuẩn máy đo tọa độ Werka 5290-AU400P (AU-400P) |
|---|---|
| Mã sản phẩm (Art. No.) | 5290-AU400P (Mã hệ thống tùy chọn: 5292-AU400P) |
| Model máy | AU-400P (3D Automatic Vision Measuring Machine with Probe) |
| Kết cấu khung thân máy | Kết cấu cầu chuyển động Moving Bridge Structure, bệ máy và cột trụ bằng đá Granite Grade 00 |
| Trạng thái phôi đo | Phôi đo cố định hoàn toàn trên bàn đá (Measuring workpiece is fixed) |
| Hành trình đo trục X / Y | 400 x 300 mm (Hành trình khổ lớn chuyên dụng) |
| Hành trình đo chiều cao trục Z | 200 mm (Dẫn hướng ray trượt đôi kép chính xác cao) |
| Hệ thống thước quang tuyến tính | Thước quang nhập khẩu độ phân giải siêu cao 0.1 µm (0.0001 mm) trên cả 3 trục X/Y/Z |
| Hệ thống truyền động & Dẫn hướng | Ray trượt đôi kép (Double-track double-slider), Vít me bi mài Grinding Ball Screw & Động cơ AC Servo Motor |
| Chế độ điều khiển & Vận hành | Điều khiển tự động CNC 4 trục khép kín, Tay cầm Joystick điều hướng, Chuột PC, Chương trình đo tự động |
| Sai số đo quang học mặt phẳng XY | E1xy ≤ (1.8 + L/300) µm (với $L$ là chiều dài đo tính bằng mm) |
| Sai số đo chiều cao trục Z | E1z ≤ (3.0 + L/200) µm |
| Độ lặp lại vị trí (Repeatability) | ≤ 2.0 µm |
| Hệ thống đầu đo chạm tiếp xúc 3D | Đầu đo chạm 3D Imported MCP Touch Probe chính hãng |
| Hệ thống Camera quan sát | Camera màu kỹ thuật số độ nét cao 1/2″ Color CCD Camera tích hợp hệ thống điều hướng hình ảnh |
| Ống kính Zoom quang học | Ống kính Zoom động cơ 6.5X Motorized Click Zoom Lens (Độ phóng đại quang học: 0.7x – 4.5x) |
| Độ phóng đại hiển thị màn hình | 25x – 165x (Trên màn hình Dell 21.5 inch) |
| Hệ thống chiếu sáng bề mặt (Surface) | Đèn LED lạnh 5 vòng 8 phân vùng điều chỉnh liên tục 256 mức sáng (0-255 grade continuous adjustable) |
| Hệ thống chiếu sáng viền đáy (Contour) | Đèn LED song song đồng trục (Contour LED Parallel Telecentric Illumination) |
| Phần mềm đo lường chuyên dụng | iMeasuring 4.2 Fully Auto Measuring Software (Đo 3D CNC tự động hoàn toàn, xuất CAD/Excel) |
| Tải trọng tối đa bàn máy | 35 – 50 Kg (Thoải mái gá đặt khối khuôn thép nặng và khay đồ gá lớn) |
| Môi trường làm việc tiêu chuẩn | Nhiệt độ: 20°C ± 2°C (dao động < 1°C/h), Độ ẩm: 30% – 60% RH, Độ rung < 0.002g, < 15Hz |
| Nguồn điện hoạt động | AC 220V ± 10%, 50Hz, 10A |
| Kích thước tổng thể máy (WxDxH) | 1750 x 950 x 1650 mm |
| Trọng lượng thiết bị (Net Weight) | 950 Kg (Bệ đá Granite Grade 00 siêu vững chãi) |
| Trọn bộ giao hàng tiêu chuẩn | Thân máy chính bệ đá Granite, Đầu đo chạm 3D MCP Probe, Hệ thống đèn LED 5 vòng 8 vùng, Thước kính chuẩn 2D & Khối chuẩn cầu 3D (3D Calibration Block), Phần mềm iMeasuring 4.2 bản quyền kèm USB Dongle, Bộ máy tính DELL kèm màn hình 21.5″, Bàn làm việc Desk chuyên dụng, Tay cầm Joystick điều khiển, Bộ điều khiển CNC Controller, Cáp dữ liệu, Bạt chống bụi, Sách hướng dẫn và Chứng nhận xuất xưởng. |
Khám phá thêm toàn bộ hệ sinh thái thiết bị đo kiểm quang học và cơ khí chính xác tại danh mục thiết bị đo lường chính hãng của Werka Việt Nam.
4. 8 Ưu điểm công nghệ đỉnh cao khẳng định vị thế của Werka 5290-AU400P
4.1. Tích hợp đầu chạm tiếp xúc 3D MCP Probe: Biến máy quang học thành cỗ máy CMM thực thụ
Ưu thế vượt trội nhất định vị thương hiệu của máy đo tọa độ quang học Werka 5290-AU400P là sự tích hợp mô-đun đầu đo chạm 3D MCP Touch Probe nhập khẩu cao cấp:
- Sử dụng camera quang học để quét hàng nghìn điểm biên dạng phẳng 2D siêu tốc mà không làm trầy xước phôi mẫu.
- Kích hoạt đầu chạm MCP Probe để đo tiếp xúc độ sâu lỗ mù, đường kính trong ống trụ, góc nghiêng 3D, độ cầu, độ trụ và dung sai độ đồng trục giữa các tầng bậc mà quang học không thể quan sát được.
- Phần mềm iMeasuring 4.2 tự động đồng bộ gốc tọa độ giữa hệ thống quang học và đầu đo chạm, tạo nên báo cáo đo kiểm 3D không gian hoàn chỉnh duy nhất.
4.2. Kết cấu cầu chuyển động Moving Bridge trên bệ đá Granite Grade 00 nặng 950kg chống rung tuyệt đối
Kiến trúc cơ khí của Werka 5290-AU400P áp dụng kết cấu cầu động Moving Bridge Structure tiêu chuẩn của các cỗ máy đo CMM hàng đầu thế giới:
- Toàn bộ bệ máy và cột trụ dẫn hướng được chế tác từ đá Granite tự nhiên cấp 00 (Grade 00 Marble) với tổng trọng lượng lên tới 950 kg. Khối đá cẩm thạch này có hệ số giãn nở nhiệt cực thấp, không bị cong vênh hay biến dạng theo thời gian.
- Phôi đo được đặt cố định hoàn toàn trên mặt bàn đá. Khung cầu chữ U chứa cụm quang học và đầu chạm nhẹ nhàng lướt qua trên hệ thống ray trượt đôi kép, loại trừ 100% rung chấn quán tính tác động lên phôi mẫu.
4.3. Không gian đo rộng lớn X400 x Y300 x Z200 mm và tải trọng bàn máy lên tới 50kg
Với hành trình đo trục X là 400 mm, trục Y là 300 mm và trục Z là 200 mm, máy đo tọa độ quang học Werka 5290-AU400P dễ dàng chứa vừa các chi tiết kích thước lớn như tấm nền màn hình hiển thị LCD/OLED, khay chứa linh kiện bán dẫn (Tray inspection), khuôn dập kim loại nguyên khối. Mặt bàn kính chịu lực cao cấp cho phép đặt tải trọng phôi lên tới 35 – 50 kg mà không làm suy giảm độ chính xác của hệ thống.
4.4. Hệ thống điều khiển 4 trục CNC tự động vòng kín, động cơ AC Servo và vít me bi mài
Khả năng vận hành tự động tốc độ cao của Werka 5290-AU400P được đảm bảo nhờ hệ thống điều khiển chuyển động 4 trục CNC mạch kín hoàn toàn (Closed-loop):
Hệ thống sử dụng các động cơ AC Servo Motor công suất cao kết hợp cùng bộ vít me bi mài cấp chính xác cao (Grinding Ball Screw). Cơ cấu này triệt tiêu hoàn toàn độ rơ khe hở cơ khí, cho phép đầu đo di chuyển với gia tốc mượt mà, dừng định vị chuẩn xác ở mức micromet mà không gây ra tiếng ồn hay rung lắc.
4.5. Thước quang tuyến tính nhập khẩu phân giải siêu vi mô 0.1 µm, sai số cực nhỏ 1.8 + L/300 µm
Được trang bị hệ thống thước quang học tuyến tính cao cấp nhập khẩu trên cả 3 trục X, Y, Z với độ phân giải siêu mịn 0.1 µm (0.0001 mm), máy đo tọa độ quang học Werka 5290-AU400P mang lại độ nhạy vị trí cực cao. Sai số đo chiều dài mặt phẳng XY của máy đạt mức kỷ lục E1xy ≤ (1.8 + L/300) µm và sai số trục Z đạt E1z ≤ (3.0 + L/200) µm với độ lặp lại vị trí phép đo ≤ 2 µm, sẵn sàng vượt qua các tiêu chuẩn kiểm định khắt khe nhất trong phòng thí nghiệm đo lường quốc tế.
4.6. Ống kính Zoom động cơ Motorized 6.5X và Camera màu 1/2 inch CCD độ nét cao
Hệ thống quang học của Werka 5290-AU400P là sự kết hợp hoàn mỹ giữa ống kính Zoom điều khiển động cơ và cảm biến thu hình công nghiệp:
- Ống kính Motorized Zoom Lens 6.5X (0.7x – 4.5x): Cho phép thay đổi độ phóng đại tự động hoàn toàn qua phần mềm. Hệ thống chỉ cần hiệu chuẩn điểm ảnh (Pixel correction) một lần duy nhất; phần mềm sẽ tự động nội suy đúng tỷ lệ kích thước tại mọi mức zoom.
- Cảm biến Camera màu 1/2″ Color CCD: Cho trường nhìn rộng rãi, khử nhiễu xuất sắc và hiển thị độ phóng đại hình ảnh trên màn hình Dell 21.5″ từ 25x đến 165x, giúp quan sát rõ từng cấu trúc vi mô siêu nhỏ.
4.7. Hệ thống chiếu sáng bề mặt LED 5 vòng 8 phân vùng điều chỉnh vô cấp 256 mức sáng
Khả năng bóc tách đường biên dạng của máy đo tọa độ quang học Werka 5290-AU400P đạt tới đỉnh cao nhờ hệ thống nguồn sáng LED lạnh thông minh:
- Đèn LED bề mặt 5 vòng 8 phân vùng (5-Ring 8-Division LED Cold Illumination): Cho phép điều chỉnh độ sáng vô cấp từ cấp 0 đến 255 (256 mức sáng) cho từng phân vùng độc lập qua phần mềm. Tính năng tự động điều chỉnh độ sáng giúp tạo bóng đổ làm nổi bật các góc vát mép, rãnh chìm nông hay mối hàn trên bề mặt kim loại bóng gương.
- Đèn viền song song Contour Telecentric: Chiếu chùm sáng song song chuẩn trực từ dưới lên, tạo bóng đen biên dạng sắc nét hoàn hảo để đo đường kính và góc nghiêng chuẩn xác tối đa.
4.8. Phần mềm đo lường 3D CNC iMeasuring 4.2 tự động lập trình đo hàng loạt và xuất CAD/Excel
Trực tiếp điều phối sức mạnh của hệ thống là bản quyền phần mềm iMeasuring 4.2 Fully-Auto Measuring Software:
- Lập trình đo tự động CNC 3D (Auto Routine): Dạy máy đo một lần (Teach & Learn) hoặc nạp trực tiếp file bản vẽ CAD 2D/3D (DXF, DWG, STEP, IGES). Máy sẽ tự động chạy theo lộ trình tối ưu để đo kiểm toàn bộ kích thước quang học và chạm điểm 3D của hàng trăm sản phẩm liên tiếp.
- Đo lường dung sai GD&T không gian 3D toàn diện: Tự động tính toán Độ thẳng, Độ phẳng, Độ tròn, Độ trụ, Độ vuông góc 3D, Độ song song, Độ đồng tâm và Độ đảo vị trí.
- Tự động xuất báo cáo chất lượng thông minh: Xuất kết quả đo ra file Excel, Word, PDF kèm ảnh chụp thực tế và hiển thị trạng thái Đạt/Không đạt (OK/NG) bằng màu sắc trực quan.
5. Ứng dụng thực chiến trong các ngành công nghiệp công nghệ cao
Với hành trình khổ lớn 400x300mm và năng lực đo phối hợp Quang học + Đầu chạm 3D CNC, máy đo tọa độ quang học Werka 5290-AU400P là thiết bị đo kiểm chủ lực tại:
- Ngành Màn Hình Hiển Thị & Tấm Cảm Ứng (LCD/OLED/Touch Panel): Đo kích thước viền kính cường lực, độ phẳng tấm nền hiển thị, khoảng cách các đường mạch dẫn ITO trong suốt.
- Ngành Bán Dẫn & Khay Linh Kiện IC (Semiconductor & Tray Inspection): Tự động đo kiểm hàng loạt vị trí chân chip IC, chiều cao khối hàn dán BGA trên khay chứa (Tray) mà không cần can thiệp thủ công.
- Ngành Bảng Mạch In Phức Tạp (PCB / FPC Đa Tầng): Đo kiểm độ rộng đường mạch đồng, khoảng cách bước chân linh kiện dán SMT, đường kính lỗ via xuyên mạch trên các tấm bo mạch chủ khổ lớn.
- Ngành Chế Tạo Khuôn Mẫu Chính Xác & Gia Công CNC/EDM: Đo lường các khối khuôn dập kim loại nhiều khoang, chiều sâu hốc xung điện EDM, chày cối dập lá thép silicon, cụm chi tiết cơ khí chính xác cỡ lớn.
- Ngành Thiết Bị Y Tế & Dược Phẩm: Kiểm tra kích thước khay đóng vỉ thuốc vô trùng tự động, khay dụng cụ phẫu thuật, khớp cấy ghép titan nhân tạo, ống nong tim mạch Stent.
- Ngành Hàng Không Vũ Trụ & Ô Tô: Đo kiểm các cụm cảm biến điện tử xe hơi, gioăng đệm cao su kích thước lớn, linh kiện truyền động hộp số, cánh tuabin mini.
6. Hướng dẫn quy trình 5 bước vận hành đo kiểm tự động 3D CNC trên Werka 5290-AU400P
Để khai thác tối đa năng suất tự động hóa của máy đo tọa độ quang học Werka 5290-AU400P, kỹ sư vận hành tiến hành theo 5 bước tiêu chuẩn sau:
- Bước 1: Khởi động hệ thống và hiệu chuẩn đầu đo 3D: Bật nguồn điện 220V, mở máy tính DELL và phần mềm iMeasuring 4.2. Sử dụng khối chuẩn cầu 3D (3D Calibration Block) để máy tự động hiệu chuẩn bán kính viên bi ruby của đầu chạm MCP Probe và bù sai số quang học.
- Bước 2: Gá đặt phôi hoặc khay phôi lên bàn đá Granite: Đặt tấm bo mạch PCB hoặc khay chứa phôi lên bàn kính $400 \times 300\text{ mm}$ (phôi được cố định chắc chắn trên đồ gá).
- Bước 3: Lập trình chương trình đo CNC tự động (Teach & Learn hoặc CAD Import):
- Nhập file CAD 2D/3D của chi tiết vào phần mềm iMeasuring 4.2.
- Chọn các thực thể cần đo bằng quang học (đường biên dạng ngoài, góc bo R, khoảng cách tâm lỗ).
- Chọn các vị trí cần đo bằng đầu chạm 3D MCP Probe (độ sâu đáy rãnh, độ phẳng mặt trên, góc nghiêng thành bên).
- Thiết lập mức phóng đại zoom động cơ và nguồn sáng LED 5 vòng 8 vùng tối ưu cho từng bước đo.
- Cài đặt dải dung sai cho phép (Upper/Lower Limits).
- Bước 4: Kích hoạt chế độ đo tự động hàng loạt (Auto Run): Nhấn nút
Auto Runtrên phần mềm iMeasuring 4.2. Máy sẽ tự động điều khiển 4 trục AC Servo di chuyển theo đúng quỹ đạo đã lập trình, tự động lấy nét quang học và tự động chạm điểm 3D với tốc độ cực nhanh mà không cần con người can thiệp. - Bước 5: Xuất báo cáo chất lượng tổng thể: Nhấn
Export Excelđể xuất báo cáo nghiệm thu chất lượng dạng Excel hoặc PDF có gắn logo công ty, tự động thống kê tỷ lệ Đạt/Không đạt (Pass/Fail) và biểu đồ phân tích SPC gửi đối tác.
7. So sánh Werka 5290-AU400P với máy đo quang học 2.5D và máy đo 3D CMM truyền thống
Bảng đối chiếu kỹ thuật dưới đây làm rõ sự vượt trội về công nghệ tự động hóa và độ ổn định của model Werka 5290-AU400P:
| Tiêu chí kỹ thuật | Werka 5290-AU400P (3D CNC VMM + Probe) | Máy đo quang học 2.5D thông thường | Máy đo tọa độ 3D CMM tiếp xúc |
|---|---|---|---|
| Công nghệ đo lường | Tích hợp 2 trong 1: Quang học CCD + Đầu chạm 3D MCP | Chỉ đo quang học không tiếp xúc (Lấy nét Z) | Chỉ đo chạm tiếp xúc cơ học |
| Kết cấu khung máy | Cầu động Moving Bridge, đá Granite 950kg | Bàn trượt di chuyển phôi, nặng $32 – 185\text{ kg}$ | Cầu động đá Granite |
| Trạng thái phôi đo | Phôi nằm cố định 100%, không bị rung quán tính | Phôi di chuyển qua lại trên bàn trượt | Phôi nằm cố định |
| Hành trình đo X/Y/Z | Khổ lớn: 400 x 300 x 200 mm | $100 \times 100\text{ mm}$ hoặc $300 \times 200\text{ mm}$ | $500 \times 400\text{ mm}$ trở lên |
| Chế độ vận hành | Tự động hoàn toàn 4 trục CNC AC Servo | Thao tác tay vặn núm vi chỉnh | Tự động CNC tiếp xúc |
| Khả năng đo góc khuất & lỗ sâu | Hoàn hảo (Nhờ đầu đo chạm tiếp xúc 3D MCP Probe) | Không thể đo được (Điểm mù quang học) | Rất tốt |
| Tốc độ kiểm tra hàng loạt | Siêu nhanh (Quét quang học + Chạm CNC tự động) | Chậm, tốn nhân lực thao tác từng cái | Trung bình, phải chạm từng điểm |
| Độ phân giải thước quang | Siêu mịn 0.1 µm (0.0001 mm) | 0.5 µm (0.0005 mm) | 0.1 µm – 0.5 µm |
| Tải trọng bàn máy | 35 – 50 Kg | $10 – 25\text{ kg}$ | $100 – 300\text{ kg}$ |
Đối với các nhu cầu kiểm tra biên dạng quang học màn chiếu lớn 400mm, quý khách có thể tham khảo thêm dòng sản phẩm máy chiếu biên dạng Werka 5292-4020N chính hãng.
8. Câu hỏi thường gặp (FAQ) về máy đo tọa độ quang học Werka 5290-AU400P
Q1: Điểm khác biệt lớn nhất giữa model Werka 5290-AU400P và model 5290-AU400 là gì?
Trả lời: Model 5290-AU400 là máy đo quang học CNC 2.5D tự động sử dụng camera và phần mềm iMeasuring 4.1. Trong khi đó, model 5290-AU400P được tích hợp sẵn Đầu đo chạm 3D MCP Touch Probe nhập khẩu và nâng cấp phần mềm lên phiên bản iMeasuring 4.2, cho phép đo tiếp xúc trực tiếp các lỗ sâu, rãnh hốc, góc nghiêng 3D và tính toán dung sai không gian GD&T như một cỗ máy CMM thực thụ.
Q2: Tại sao kết cấu cầu động Moving Bridge trên bệ đá Granite 950kg lại quan trọng cho việc đo phôi lớn?
Trả lời: Khi đo phôi kích thước lớn hoặc phôi nặng tới 50kg, nếu dùng bàn trượt di chuyển phôi, quán tính chuyển động sẽ làm rung phôi và gây sai số. Kết cấu cầu động Moving Bridge của Werka 5290-AU400P giữ phôi nằm bất động 100% trên bệ đá Granite Grade 00 nặng 950kg, chỉ có khung cầu nhẹ nhàng di chuyển, đảm bảo độ chính xác E1xy ≤ (1.8 + L/300) µm và độ lặp lại ≤ 2 µm trong mọi điều kiện vận hành.
Q3: Phần mềm iMeasuring 4.2 có hỗ trợ lập trình đo tự động từ bản vẽ 3D CAD không?
Trả lời: Có. iMeasuring 4.2 hỗ trợ nhập trực tiếp các định dạng file CAD 2D/3D phổ biến như DXF, DWG, IGES, STEP. Kỹ sư có thể tạo chương trình đo đường chạy dao trực tiếp trên mô hình 3D của bản vẽ, sau đó nạp vào máy để chạy đo tự động hàng loạt.
Q4: Mua máy đo tọa độ quang học Werka 5290-AU400P tại Werka Việt Nam được hưởng chính sách gì?
Trả lời: Khách hàng mua máy tại Werka Việt Nam được nhận 100% sản phẩm chính hãng Werka Đức nguyên kiện, đầy đủ giấy chứng nhận CO/CQ, chế độ bảo hành 12 tháng, trọn bộ đầu đo chạm MCP Probe, máy tính DELL kèm màn hình 21.5″, bàn làm việc chuyên dụng Desk, được đội ngũ kỹ sư quang học trực tiếp vận chuyển, lắp đặt và đào tạo chuyển giao công nghệ đo kiểm 3D CNC tận nơi tại nhà máy.
9. Địa chỉ mua máy đo tọa độ quang học Werka 5290-AU400P chính hãng, uy tín
Việc đầu tư một cỗ máy đo tọa độ 3D CNC tích hợp đầu chạm khổ lớn như máy đo tọa độ quang học Werka 5290-AU400P là quyết định chiến lược giúp nâng tầm năng lực cạnh tranh và đáp ứng các tiêu chuẩn chất lượng khắt khe nhất của các tập đoàn công nghệ toàn cầu. Werka Việt Nam tự hào là đối tác đại diện phân phối chính thức thương hiệu thiết bị đo lường Werka tiêu chuẩn Châu Âu tại Việt Nam.
Khi chọn mua máy đo tọa độ quang học Werka 5290-AU400P tại Werka Việt Nam, quý khách hàng nhận được những cam kết vàng:
- Sản phẩm nhập khẩu chính hãng 100% từ Werka Đức, nguyên đai nguyên kiện, đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ xuất xưởng.
- Gói giao hàng Turnkey trọn gói: Thân máy bệ đá Granite 950kg, đầu đo chạm 3D MCP Probe, hệ thống máy tính DELL màn hình 21.5″ đồng bộ, bàn làm việc Desk chuyên dụng, tay cầm điều khiển Joystick và phần mềm iMeasuring 4.2 bản quyền.
- Đội ngũ kỹ sư ứng dụng đo lường chuyên sâu trực tiếp vận chuyển, cân chỉnh độ thăng bằng, hiệu chuẩn bằng thước kính chuẩn và khối cầu 3D, đào tạo chuyển giao công nghệ đo kiểm 3D CNC tự động tận nơi tại nhà máy của khách hàng.
- Chế độ bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật và bảo trì trọn đời thiết bị, sẵn sàng linh kiện thay thế chính hãng.
Hãy liên hệ ngay hôm nay với Werka Việt Nam để được tư vấn kỹ thuật chuyên sâu, gửi mẫu đo thử nghiệm 3D thực tế và nhận báo giá ưu đãi tốt nhất cho máy đo tọa độ quang học 3D CNC Werka 5290-AU400P (AU-400P)!
