Đồ Gá Đo Độ Đồng Tâm & Độ Đảo Trục Tròn Werka 7134-25A (Đường Kính Φ3-25mm / Chiều Dài 102mm / Sai Số 0.002mm / Hộp Nhôm)

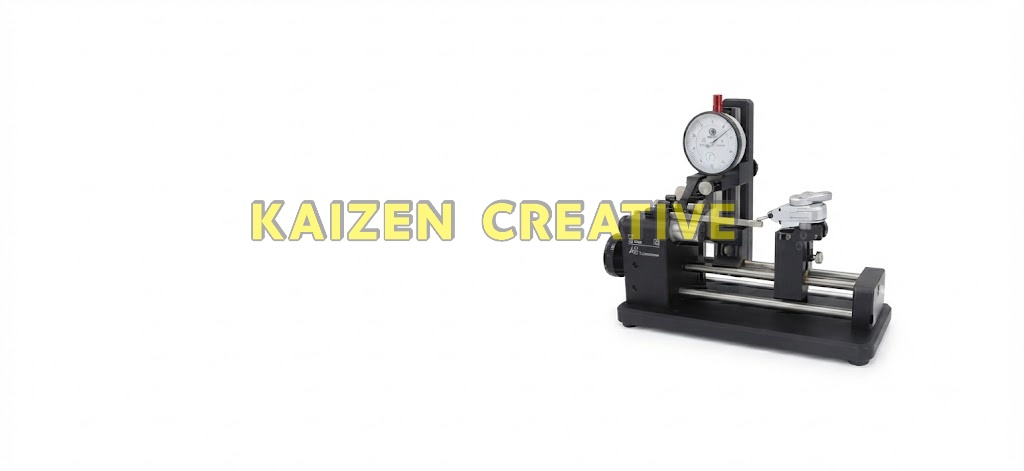

đồ gá đo độ đồng tâm Werka 7134-25A (Precision Concentricity Gage) là dụng cụ đo kiểm chuyên dụng cấp kiểm chuẩn Metrology thuộc danh mục thiết bị đo lường cơ khí chính xác tiêu chuẩn Đức của hãng sản xuất danh tiếng Werka. Được thiết kế chuyên biệt để đo lường độ đồng tâm (Concentricity), độ tròn (Roundness), độ đảo hướng tâm (Radial Runout), độ đảo chu vi (Circumferential Runout), độ lệch tâm (Eccentricity), độ lệch tiết diện và độ vuông góc mặt đầu (End-face Perpendicularity) của các chi tiết dạng trục tròn, trục bậc, con lăn và ống lót. Với dải đo đường kính từ Φ3 – 25 mm, chiều dài phôi lên tới 102 mm, sai số độ chính xác cực nhỏ 0.002 mm (2 µm), thân hợp kim nhôm mạ anot đen nguyên khối và đóng gói trong hộp nhôm sang trọng, đồ gá đo độ đồng tâm Werka 7134-25A là giải pháp đo kiểm nhanh chóng, chính xác tuyệt đối tại các phòng Lab kiểm chuẩn QA/QC và xưởng tiện, mài CNC cao tốc.

1. Tầm quan trọng của việc kiểm soát độ đồng tâm và độ đảo trục tròn

Trong các cụm truyền động cơ khí chính xác như trục động cơ điện cao tốc, trục chính máy CNC, trục motor servo, con lăn máy in laser, kim phun nhiên liệu ô tô và cốt bơm thủy lực, sai lệch về độ đồng tâm và độ đảo hướng tâm là nguyên nhân hàng đầu gây ra các sự cố phá hủy cơ học:

• Rung động và tiếng ồn lớn khi quay tốc độ cao: Khi tâm của các đoạn trục bậc bị lệch nhau (mất độ đồng tâm), khối lượng quay sẽ tạo ra lực ly tâm bất đối xứng, gây rung chấn phá hủy ổ bi bạc đạn chỉ sau một thời gian ngắn vận hành.
• Hiện tượng mài mòn không đều và rò rỉ phớt chặn: Độ đảo mặt đầu của trục làm các mặt bích, bánh răng và phớt dầu (Oil Seal) bị ép lệch, dẫn đến rò rỉ dầu thủy lực và làm mòn vẹt răng truyền động.
• Khó khăn khi đo kiểm bằng phương pháp thủ công: Đặt phôi trên khối V thông thường hoặc kẹp trên mâm cặp máy tiện thường phát sinh sai số gá đặt lớn (từ 0.01 – 0.03mm), không thể phân biệt được đâu là sai số của phôi và đâu là sai số của đồ gá.

đồ gá đo độ đồng tâm Werka 7134-25A với sai số cơ cấu chuẩn kiểm chuẩn chỉ 0.002 mm (2 µm) mang đến chuẩn mực đo lường quốc tế, giúp phát hiện tức thì mọi sai lệch hình học tế vi của phôi tròn xoay.

2. Giới thiệu tổng quan đồ gá đo độ đồng tâm Werka 7134-25A

đồ gá đo độ đồng tâm Werka 7134-25A (Mã sản phẩm 7134-25A, Mã vạch quốc tế Barcode 6971570741100) là model chuyên dụng cho các chi tiết trục tròn cỡ nhỏ và vừa. Thiết bị tiếp nhận các phôi có đường kính danh định từ 3 mm đến 25 mm và chiều dài tối đa lên tới 102 mm.

Toàn bộ hệ thống đồ gá có trọng lượng tịnh 3.3 KG, kích thước bao 280 x 120 x 180 mm, tạo nên sự đầm chắc, vững chãi tuyệt đối trên bàn đá kiểm chuẩn hoặc bàn nguội phân xưởng mà không cần khoan bắt vít cố định. Thiết bị được đóng gói nguyên bộ trong vali nhôm chống sốc cao cấp (Aluminum Box), thuận tiện cho việc di chuyển kiểm tra tại hiện trường các phân xưởng sản xuất.

3. Cấu trúc cơ khí tinh xảo và các tính năng vượt trội

3.1. Thân máy hợp kim nhôm anot đen chống biến dạng và chống ăn mòn

Thân bệ đế của đồ gá đo độ đồng tâm Werka 7134-25A được đúc từ hợp kim nhôm hàng không nguyên khối, gia công phay CNC chính xác và xử lý bề mặt bằng công nghệ oxy hóa cực dương (Hard Anodizing) màu đen nhám. Lớp phủ này có độ cứng bề mặt cao, chống trầy xước, chống bám dính dầu mỡ công nghiệp và hoàn toàn triệt tiêu hiện tượng giãn nở nhiệt cục bộ khi nhiệt độ môi trường thay đổi.

3.2. Hệ thống con lăn hình trụ và thanh dẫn hợp kim Carbide siêu cứng

Hệ thống đỡ phôi gồm cặp con lăn hình trụ (Cylindrical Roller) và thanh dẫn hướng được chế tạo từ thép hợp kim Carbide siêu cứng tôi luyện đạt độ cứng trên HRC 65 và mài rà bóng gương. Độ đảo quay của chính các con lăn dẫn hướng được kiểm soát dưới 0.001 mm, đảm bảo phôi khi đặt lên và quay tròn sẽ chuyển động theo đúng trục hình học thực của nó mà không hề bị nảy hay trượt lệch.

3.3. Cơ cấu bánh xe ép tì phôi (Pressure Wheel) giữ phôi quay ổn định

Khác biệt hoàn toàn với các loại đồ gá khối V thông thường phải dùng tay giữ phôi, đồ gá đo độ đồng tâm Werka 7134-25A trang bị cụm cơ cấu ép tì đòn bẩy lò xo (Pressure Wheel Device). Bánh xe ép tì con lăn phía trên tác dụng một lực ép tì liên tục, đồng đều lên thân phôi, ngăn chặn hiện tượng phôi bị kênh lên hoặc văng lệch khi xoay, giúp người vận hành rảnh cả 2 tay để quan sát và ghi chép số liệu đồng hồ so.

3.4. Hệ thống giá trượt kép gắn đồng hồ so mặt trên và mặt đầu

Thiết bị đi kèm đầy đủ 2 cụm gá trượt linh hoạt:

• Giá trượt thẳng đứng (Vertical sliding holder): Có thanh răng điều chỉnh nâng hạ mượt mà, dùng để kẹp đồng hồ so điện tử hoặc đồng hồ so cơ khí mặt trên nhằm đo độ đảo hướng tâm dọc theo chiều dài trục.
• Giá trượt đòn bẩy nằm ngang (Lever sliding holder): Dùng để kẹp đồng hồ so chân gập (Dial Test Indicator) đo độ đảo mặt đầu, độ vuông góc vai trục hoặc tiếp cận các rãnh hẹp khó chạm tới.

3.5. Tay quay Handwheel dẫn động xoay phôi 360 độ êm ái

Một núm xoay tay quay (Handwheel) kích thước lớn được bố trí ở đầu hồi thân máy. Khi quay núm vặn, hệ thống truyền động ma sát nhẹ nhàng làm phôi xoay tròn 360 độ một cách đều đặn, loại bỏ hoàn toàn các chuyển động giật cục của ngón tay người, giúp kim đồng hồ so chuyển động mượt mà, ghi nhận chính xác giá trị Max/Min của độ đảo.

4. Bảng thông số kỹ thuật chi tiết Werka 7134-25A

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của đồ gá đo độ đồng tâm Werka 7134-25A trích xuất trực tiếp từ catalog Werka Germany:

5. Hướng dẫn thực hiện 5 phép đo dung sai hình học GD&T trên thiết bị

đồ gá đo độ đồng tâm Werka 7134-25A là công cụ vạn năng hỗ trợ kiểm tra 5 chỉ tiêu dung sai hình học cốt lõi theo tiêu chuẩn ISO 1101:

1. Đo độ đảo hướng tâm (Radial Runout): Đặt đầu đo đồng hồ so tiếp xúc vuông góc với mặt trụ ngoài của đoạn trục cần kiểm tra. Quay tay quay 1 vòng 360°, hiệu số giữa giá trị lớn nhất và nhỏ nhất trên đồng hồ so $(\Delta = \text{Max} – \text{Min})$ chính là độ đảo hướng tâm.
2. Đo độ đồng tâm giữa các bậc trục (Concentricity): Lấy đoạn trục chuẩn làm mặt tì trên con lăn, đặt đầu đo đồng hồ so lên đoạn trục bậc thứ 2. Quay phôi 360°, độ lệch kim phản ánh độ lệch tâm giữa hai đường tâm trục.
3. Đo độ đảo mặt đầu / Độ vuông góc (End-face Runout & Perpendicularity): Sử dụng giá trượt đòn bẩy ngang gắn đồng hồ so chân gập tiếp xúc với mặt đầu phẳng của vai trục. Khi quay phôi, độ biến thiên của kim chỉ ra độ vuông góc giữa mặt đầu và đường tâm trục.
4. Đo độ tròn (Roundness): Đặt đầu đo tại một tiết diện ngang cố định và quay chậm phôi 360° để phát hiện hình dạng ô-van, đa giác hoặc méo của mặt cắt.
5. Đo độ côn và độ thẳng đường sinh (Taper & Straightness): Di chuyển giá trượt dọc theo chiều dài phôi từ đầu này sang đầu kia để đo độ côn hoặc độ cong của thanh trục.

6. Ứng dụng thực tế của Werka 7134-25A trong sản xuất công nghiệp

Nhờ dải kẹp tối ưu Φ3-25mm và độ chính xác 2µm, đồ gá đo độ đồng tâm Werka 7134-25A được ứng dụng rộng rãi trong nhiều ngành sản xuất mũi nhọn:

• Sản xuất động cơ điện, motor bước và quạt tản nhiệt: Đo kiểm độ đảo trục rotor, trục cốt motor siêu nhỏ của thiết bị bay không người lái (Drone), xe máy điện và robot hút bụi.
• Công nghiệp ô tô & xe máy: Đo kiểm độ đồng tâm thân van xupap, kim phun nhiên liệu áp lực cao, trục bơm trợ lực lái, chốt piston (Piston Pin).
• Sản xuất dao cụ cắt gọt CNC (Cutting Tools): Kiểm tra độ đảo thân cán dao phay ngón (End Mill Shorter), mũi khoan carbide, mũi mài hợp kim trước khi xuất xưởng.
• Thiết bị y tế & Dụng cụ nha khoa: Kiểm tra độ đồng trục của trục tay khoan nha khoa cao tốc (300.000 RPM), kim dẫn hướng phẫu thuật nội soi.
• Công nghiệp thiết bị văn phòng: Đo kiểm độ đảo con lăn cao su máy in laser, trục cuốn giấy máy photocopy.

7. So sánh đồ gá con lăn Werka 7134-25A và phương pháp chống tâm hai đầu

Bảng so sánh dưới đây phân tích sự vượt trội của đồ gá con lăn Werka 7134-25A so với phương pháp đo trên hai đầu chống tâm truyền thống:

8. Quy trình thao tác đo 4 bước chuẩn xác và bảo quản thiết bị

Để đảm bảo kết quả đo lường luôn đạt độ chính xác 0.002mm với đồ gá đo độ đồng tâm Werka 7134-25A, người vận hành nên thực hiện theo quy trình sau:

1. Bước 1 – Vệ sinh và đặt phôi: Dùng khăn sạch lau sạch dầu mỡ và mạt sắt trên con lăn đỡ và thân phôi cần đo. Đặt phôi nằm cân bằng trên cặp con lăn Carbide, điều chỉnh cữ chặn định vị (Positioning block) vừa chạm nhẹ mặt đầu phôi.
2. Bước 2 – Hạ bánh xe ép tì: Kéo đòn bẩy lò xo để hạ bánh xe ép tì (Pressure wheel) đè nhẹ lên lưng phôi, tạo lực ép đều giúp phôi không bị trượt khi xoay.
3. Bước 3 – Căn chỉnh đồng hồ so: Hạ trục đồng hồ so sao cho đầu bi tiếp xúc với bề mặt phôi và kim dịch chuyển vào khoảng đo từ 0.2 đến 0.5mm (đặt lực căng ban đầu), sau đó xoay vành mặt đồng hồ so về vị trí số 0 (Zero Setting).
4. Bước 4 – Xoay tay quay và đọc kết quả: Dùng tay xoay nhẹ núm tay quay Handwheel 1 vòng 360 độ. Quan sát khoảng dao động của kim đồng hồ để đọc giá trị độ đảo hoặc độ lệch tâm.

9. Địa chỉ mua đồ gá đo độ đồng tâm Werka 7134-25A chính hãng

Tại Việt Nam, website chính thức werka.com.vn là đơn vị phân phối ủy quyền trực tiếp dòng đồ gá đo độ đồng tâm Werka 7134-25A cùng toàn bộ thiết bị đo lường Werka Germany. Khi mua hàng tại Werka Việt Nam, quý khách được đảm bảo tuyệt đối:

• 100% hàng nhập khẩu chính hãng: Đầy đủ giấy tờ xuất xưởng CO (Certificate of Origin), CQ (Certificate of Quality) từ nhà máy Werka.
• Kiểm chuẩn trước khi giao hàng: Mỗi bộ đồ gá đều được kỹ sư Metrology hiệu chuẩn độ chính xác 0.002mm trên bàn đá chuẩn trước khi bàn giao.
• Tư vấn chọn đồng hồ so phù hợp: Cung cấp đồng bộ các loại đồng hồ so cơ khí hoặc điện tử Werka độ phân giải 0.01mm / 0.001mm với mức giá ưu đãi nhất.
• Bảo hành chính hãng 12 tháng: Hỗ trợ kỹ thuật trọn đời, đổi mới linh kiện nhanh chóng nếu có lỗi từ nhà sản xuất.
