Bàn Kiểm Tra Độ Đảo Khối Con Lăn Werka 7136-100 (Made in Germany / Cao Con Lăn 65mm / Sai Số 0.005mm / Chuẩn DIN 876-2)

bàn đo độ đảo con lăn Werka 7136-100 (Precision Runout Tester With Roller Blocks) là thiết bị đo kiểm độ đồng tâm và độ đảo cơ khí chính xác cao cấp được sản xuất nguyên chiếc tại Đức (Made in Germany) thuộc hệ thống thiết bị đo lường kiểm chuẩn chất lượng cao của hãng Werka. Khác biệt hoàn toàn với các bàn đo chống tâm nhọn truyền thống, bàn đo độ đảo con lăn Werka 7136-100 sử dụng cặp khối con lăn đôi chịu mài mòn (Roller Blocks) chiều cao 65 mm, cho phép gá đặt và đo kiểm độ đảo hướng tâm (Radial Runout), độ đồng tâm (Concentricity), độ tròn (Roundness) và độ cong vênh của các chi tiết trục tròn, ống rỗng, con lăn mà HOÀN TOÀN KHÔNG CẦN LỖ TÂM Ở HAI ĐẦU. Sở hữu mặt bàn gang đúc 350 x 110 mm mài rà tinh xác đạt tiêu chuẩn Đức DIN 876-2, rãnh trượt chữ T 10H7, sai số độ đồng tâm con lăn cực nhỏ 0.005 mm (5 µm) và cột gắn đồng hồ so vi chỉnh, thiết bị là giải pháp đo kiểm siêu tốc, bền bỉ cho mọi xưởng gia công mài tròn, tiện CNC và phòng thí nghiệm đo lường QA/QC.

1. Giải pháp đo độ đảo hoàn hảo cho các chi tiết trục không có lỗ tâm

Trong thực tế gia công cơ khí chính xác, hàng triệu chi tiết dạng trục tròn không được khoan lỗ tâm ở hai đầu do yêu cầu thiết kế hoặc giới hạn công nghệ:

• Chi tiết dạng ống mỏng và ống rỗng (Hollow Tubes & Bushings): Ống lót xi lanh thủy lực, ống lót bạc đạn, trục rỗng giảm trọng lượng trong ngành hàng không vũ trụ và xe đua không có tâm đặc để cắm mũi chống tâm nhọn.
• Trục bậc có đầu trục vát góc, đầu ren hoặc đầu bi: Trục vitme có đầu ren mịn, trục rotor động cơ bước có trục vát D-cut hoặc trục truyền động có gắn khớp nối ren ngoài không thể định vị bằng mũi tâm nhọn vì sẽ làm hỏng ren.
• Con lăn in ấn, trục cán cao su và ống thép dẫn hướng: Yêu cầu kiểm tra độ đảo đường sinh trên toàn bộ chiều dài nhưng không thể tì đè lực nhọn vào hai đầu.

Khi đó, việc sử dụng bàn đo độ đảo con lăn Werka 7136-100 là phương án tối ưu tuyệt đối: phôi chỉ cần đặt nằm ngang lên hai cặp con lăn mài phẳng là có thể quay tròn tự do 360 độ và đo đạc mọi thông số độ đảo với độ chính xác cấp micron.

2. Giới thiệu tổng quan bàn đo độ đảo con lăn Werka 7136-100 Made in Germany

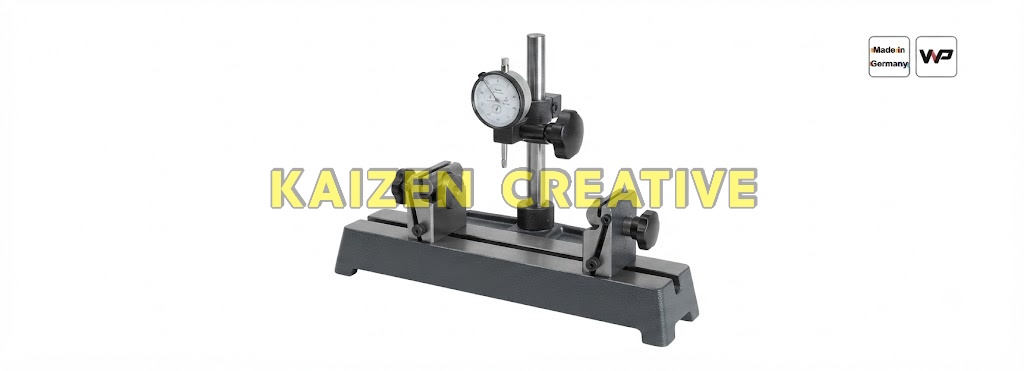

bàn đo độ đảo con lăn Werka 7136-100 (Mã sản phẩm 7136-100, Mã vạch quốc tế Barcode 6972727958848) là kiệt tác đo lường cơ khí xuất xứ từ Đức. Thiết bị bao gồm một bàn đế gang xám kích thước 350 x 110 mm vững chãi, hai khối đỡ con lăn (Roller Blocks) chiều cao 65 mm có thể tịnh tiến dọc theo rãnh chữ T 10H7 và cụm cột đỡ gắn đồng hồ so tinh chỉnh.

Khối con lăn được chế tạo từ thép hợp kim chịu lực tôi cứng chống mài mòn, mỗi khối gồm 2 con lăn hình trụ gia công song song tuyệt đối. Sai số độ đồng tâm của cụm con lăn (Concentricity error of the roller) được khống chế nghiêm ngặt dưới 0.005 mm (5 µm), đảm bảo dữ liệu đo thu được phản ánh trung thực 100% độ tròn và độ đảo của sản phẩm mà không bị nhiễu bởi đồ gá.

3. Cấu trúc cơ khí chính xác và những tính năng đột phá

3.1. Cặp khối con lăn đỡ cao 65mm với sai số đồng tâm chỉ 0.005mm

Trọng tâm kỹ thuật của bàn đo độ đảo con lăn Werka 7136-100 nằm ở thiết kế 2 khối con lăn đỡ Roller Blocks cao 65mm:

• Mỗi khối tích hợp 2 con lăn trụ quay trơn tru trên ổ bi chính xác cấp kiểm chuẩn, tạo thành một góc đỡ chữ V động học.
• Khi đặt phôi trục tròn lên, phôi tiếp xúc đường thẳng với 4 con lăn, giúp phân bổ đều trọng lượng và triệt tiêu hoàn toàn ma sát trượt.
• Người đo có thể dùng một ngón tay xoay nhẹ phôi chuyển động êm ái mà không làm xước bề mặt mài bóng của chi tiết gia công.

3.2. Tay gạt khóa định vị nhanh (Lever for Quick Clamping)

Mỗi khối con lăn được trang bị một tay gạt cơ khí (Clamping Lever). Kỹ thuật viên chỉ cần gạt nhẹ cần khóa để dịch chuyển khối con lăn đến vị trí mong muốn trên rãnh chữ T (phù hợp với khoảng cách các đoạn bậc của phôi) và khóa chặt lại trong 1 giây mà không cần dùng cờ-lê hay lục giác vặn ốc phức tạp.

3.3. Bàn gang đúc khử ứng suất mài rà chuẩn DIN 876-2 và rãnh T 10H7

Thân bàn máy được đúc từ gang cầu chất lượng cao, trải qua quy trình ủ nhiệt khử ứng suất và tôi già hóa tự nhiên nhiều năm để triệt tiêu độ biến dạng. Bề mặt bàn được mài phẳng đạt chuẩn DIN 876 Cấp 2, rãnh chữ T 10H7 gia công chính xác đảm bảo hai khối con lăn luôn chuyển động thẳng hàng tuyệt đối trên cùng một đường trục quy chiếu.

3.4. Cột đỡ đồng hồ so đa hướng tích hợp vít tinh chỉnh lỗ kẹp 8mm

Thiết bị tích hợp sẵn một cột đỡ đồng hồ so bằng thép hợp kim mạ crom sáng bóng, có thể trượt dọc theo rãnh chữ T và xoay chuyển linh hoạt. Khớp kẹp đồng hồ so có đường kính chuẩn Φ8 mm đi kèm vít tinh chỉnh vi mô (Fine adjustment screw), giúp người thao tác điều chỉnh kim đồng hồ chạm nhẹ vào phôi và căn chỉnh số 0 cực kỳ dễ dàng.

4. Bảng thông số kỹ thuật chi tiết Werka 7136-100

Dưới đây là bảng thông số kỹ thuật chi tiết của bàn đo độ đảo con lăn Werka 7136-100 trích xuất từ catalog kỹ thuật Werka CHLB Đức:

5. Hướng dẫn đo 4 chỉ tiêu dung sai hình học cốt lõi trên khối con lăn

Với bàn đo độ đảo con lăn Werka 7136-100, kỹ sư QA/QC có thể đo kiểm dễ dàng 4 chỉ tiêu hình học quan trọng theo tiêu chuẩn ISO 1101:

1. Đo độ đảo hướng tâm (Radial Runout): Đặt đoạn trục chuẩn lên hai khối con lăn, hạ đầu đo đồng hồ so tiếp xúc vuông góc với mặt trụ của đoạn trục cần kiểm tra. Quay nhẹ phôi 360 độ, hiệu số cực đại và cực tiểu trên mặt đồng hồ chính là độ đảo hướng tâm.
2. Đo độ tròn của tiết diện (Roundness): Đặt đầu đo tại một vị trí ngang thân trục, quay phôi tròn đều để phát hiện các sai lệch hình dạng méo, hình elip hoặc cạnh đa giác không đều.
3. Đo độ đồng tâm giữa các bậc trục khác nhau: Đặt bậc trục A lên cặp con lăn số 1, đặt bậc trục B lên cặp con lăn số 2, đưa đầu đo vào bậc trục C để đo độ đồng trục tương đối giữa các phần tử.
4. Đo độ thẳng và độ côn đường sinh (Straightness & Taper): Di chuyển cột đỡ đồng hồ so dọc theo chiều dài trục từ đầu này sang đầu kia để đo độ côn hoặc độ cong võng của thanh trục.

6. Ứng dụng thực tế của Werka 7136-100 trong các ngành cơ khí chính xác

Nhờ cấu trúc con lăn đỡ đa năng và chất lượng chuẩn Đức, bàn đo độ đảo con lăn Werka 7136-100 là thiết bị đo chuẩn mực trong nhiều lĩnh vực:

• Sản xuất trục cán, con lăn in ấn và trục cao su: Đo kiểm độ tròn và độ đảo của các con lăn máy in công nghiệp, trục cán màng nhựa mỏng.
• Gia công ống lót xi lanh thủy lực & Khí nén: Đo kiểm độ đảo ngoài của các ống dẫn hướng, nòng xi lanh khí nén thành mỏng.
• Công nghiệp ô tô, xe máy điện: Đo kiểm độ đảo của ống lót giảm xóc, trục láp truyền động, trục bơm dầu, cốt cam không có lỗ tâm.
• Sản xuất chi tiết máy chính xác & Khuôn mẫu: Đo kiểm các chốt đẩy khuôn ép nhựa (Ejector Pins), trục dẫn hướng khuôn dập (Guide Posts), dao phay chuôi trơn.

7. So sánh bàn đo con lăn Werka 7136-100 và bàn chống tâm Werka 7136-10

Dưới đây là bảng phân tích kỹ thuật giúp bạn chọn lựa chính xác giữa hai model xuất xứ Đức của Werka:

8. Quy trình 4 bước đo kiểm chuẩn xác và phương pháp bảo quản

Để duy trì độ chính xác 0.005mm bền bỉ của bàn đo độ đảo con lăn Werka 7136-100, kỹ thuật viên nên tuân thủ các bước sau:

1. Bước 1 – Định vị khoảng cách 2 khối con lăn: Nới lỏng tay gạt khóa nhanh, trượt 2 khối con lăn dọc theo rãnh chữ T sao cho khoảng cách giữa chúng đỡ trọn 2 đầu đoạn trục cần đo, sau đó gạt tay khóa chặt lại.
2. Bước 2 – Đặt phôi và kiểm tra độ trơn tru: Dùng khăn sạch lau sạch bụi bẩn trên phôi và các con lăn, đặt phôi nằm cân bằng trên 2 khối con lăn. Dùng ngón tay xoay thử phôi 1 vòng để đảm bảo phôi quay êm và không bị nghiêng.
3. Bước 3 – Căn chỉnh đồng hồ so: Trượt cột đỡ đến vị trí cần đo, hạ đầu tiếp xúc của đồng hồ so chạm vuông góc vào bề mặt phôi tạo độ căng kim 0.2 – 0.5mm, vặn núm tinh chỉnh Fine Adjustment đưa kim về vạch 0.
4. Bước 4 – Xoay phôi và đọc kết quả: Xoay nhẹ phôi 360 độ bằng tay, quan sát biên độ dao động của kim đồng hồ để ghi nhận giá trị độ đảo và độ tròn.
5. Bảo quản thiết bị: Sau khi hoàn thành ca làm việc, quét sạch mạt kim loại trên mặt bàn, lau khô và xịt một lớp dầu chống gỉ mỏng lên mặt gang và các con lăn trước khi cất giữ.

9. Mua bàn đo độ đảo con lăn Werka 7136-100 chính hãng tại Việt Nam

Tại Việt Nam, trang web werka.com.vn là đơn vị phân phối chính thức dòng bàn đo độ đảo con lăn Werka 7136-100 Made in Germany cùng toàn bộ hệ thống thiết bị đo lường Werka. Mua hàng tại Werka Việt Nam, quý khách được hưởng đầy đủ quyền lợi:

• Cam kết 100% hàng chính hãng xuất xứ Đức: Đầy đủ bộ chứng từ CO/CQ gốc chứng minh nguồn gốc và chất lượng xuất xưởng từ CHLB Đức.
• Tùy chọn trọn bộ đồng hồ so chính xác: Cung cấp đồng bộ các loại đồng hồ so cơ và điện tử Werka độ phân giải 0.01mm / 0.001mm với giá đại lý tốt nhất.
• Bảo hành chính hãng 12 tháng: Hỗ trợ kỹ thuật 24/7 và tư vấn kỹ thuật chuyên sâu từ đội ngũ kỹ sư Metrology.
• Giao hàng hỏa tốc toàn quốc: Vận chuyển an toàn, đóng gói chuyên nghiệp đến tận tay khách hàng tại các khu công nghiệp trên toàn quốc.

10. Câu hỏi thường gặp (FAQ)
