Hệ Thống Đo Quét 3D Quang Học Công Nghiệp Werka (Giải Pháp Kiểm Tra Khay Pin Xe Điện NEV, Vỏ Đầu Máy Tàu Hỏa & Cản Trước Ô Tô)

hệ thống đo 3D quang học Werka (Werka 3D Optical Measuring System) là giải pháp tích hợp toàn diện giữa công nghệ đo quét tọa độ quang học không tiếp xúc, xử lý đám mây điểm 3D (3D Point Cloud Processing) và kiểm tra dung sai hình học tự động thuộc hệ sinh thái thiết bị đo lường cơ khí chính xác tiêu chuẩn Đức của hãng Werka. Được phát triển nhằm giải quyết triệt để những bài toán kiểm chuẩn khắt khe nhất trong ngành công nghiệp sản xuất ô tô điện năng lượng mới (NEV Battery Tray), công nghiệp đầu máy xe lửa (Locomotive) và linh kiện thân vỏ ô tô (Car Front / Bumper), hệ thống đo 3D quang học Werka mang lại độ chính xác cấp kiểm chuẩn 0.02 mm (20 µm), tốc độ số hóa chỉ tính bằng phút và quy trình so sánh sai lệch mô hình CAD 3D (CAD-to-Part Inspection) trực quan, chuẩn xác tuyệt đối.

1. Bức tranh toàn cảnh ngành đo kiểm 3D trong sản xuất thông minh

Sự bùng nổ của ngành công nghiệp xe điện (Electric Vehicles – EV), công nghiệp giao thông đường sắt tốc độ cao và chế tạo hàng không vũ trụ đang đặt ra những thách thức chưa từng có đối với bộ phận quản lý chất lượng (QA/QC) và phòng kiểm chuẩn Metrology:

• Cấu kiện kích thước siêu lớn và vật liệu mới: Các chi tiết như khay đáy pin hợp kim nhôm đúc nguyên khối dài 2 mét, vỏ đầu máy xe lửa composite uốn lượn đa chiều hoặc cản trước ô tô bằng nhựa đúc dẻo có biên dạng tự do (Freeform Surfaces) cực kỳ khó đo bằng thước kẹp cơ học hay đồng hồ so.
• Yêu cầu khắt khe về độ kín khít và an toàn chống cháy nổ: Đối với khay pin xe điện, độ phẳng bề mặt lắp ghép (Flatness) và độ đồng phẳng của hàng trăm lỗ ren bulông bắt seal làm kín quyết định trực tiếp đến chỉ số chống nước IP68 và độ an toàn chống cháy nổ của toàn bộ khối pin. Sai lệch vượt quá 0.2mm có thể dẫn đến rò rỉ nước gây chập cháy nguy hiểm.
• Tốc độ kiểm tra phải theo kịp tốc độ dập đúc hàng loạt: Việc chuyển một cụm cản trước ô tô lên bàn máy CMM truyền thống để đo từng điểm chạm tiếp xúc mất từ 2 đến 4 giờ đồng hồ, tạo thành nút thắt cổ chai làm đình trệ toàn bộ dây chuyền lắp ráp xe xuất xưởng.

Để giải phóng doanh nghiệp khỏi những hạn chế này, hệ thống đo 3D quang học Werka cung cấp một chuỗi giải pháp khép kín từ thu nhận dữ liệu quang học không tiếp xúc, tái tạo bề mặt số hóa đến xuất báo cáo kiểm tra GD&T chỉ trong vòng chưa đầy 35 phút.

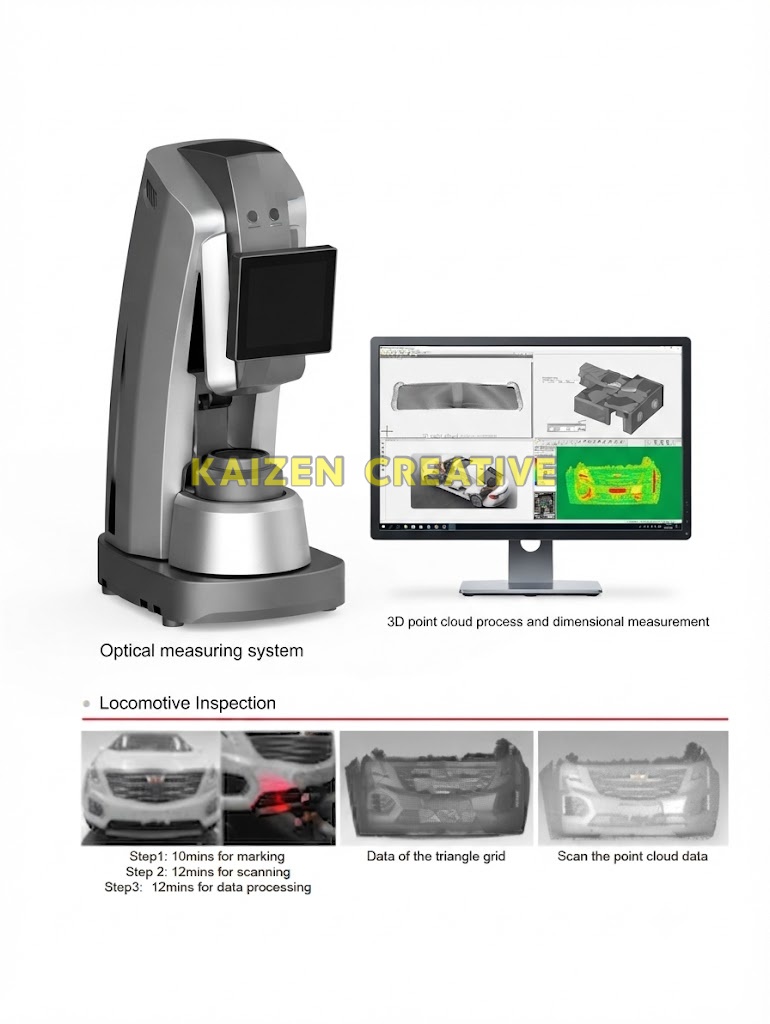

2. Tổng quan cấu trúc hệ thống đo 3D quang học Werka

hệ thống đo 3D quang học Werka là sự kết hợp đồng bộ giữa phần cứng đo quang học hiện đại và nền tảng thuật toán xử lý dữ liệu đám mây điểm cấp đo lường kiểm chuẩn:

1. Thiết bị thu nhận quang học 3D (Optical Measuring System): Tùy thuộc vào yêu cầu hiện trường, hệ thống sử dụng máy đo quang học để bàn chuyên dụng, máy quét laser cầm tay đa chế độ hoặc hệ thống theo dõi động học quang học Tracking không dây.
2. Module xử lý dữ liệu đám mây điểm (3D Point Cloud Engine): Phần mềm lõi với thuật toán lọc nhiễu, tái tạo lưới đa giác tam giác (Triangle Mesh) và đồng bộ hệ tọa độ không gian thực tế với bản vẽ CAD thiết kế danh định.
3. Module đo kích thước hình học 3D (3D Dimensional Measurement): Trích xuất tự động các yếu tố hình học như mặt phẳng (Plane), đường tròn (Circle), hình trụ (Cylinder), mặt cầu (Sphere), góc nghiêng, vị trí tâm lỗ và độ dày thành vỏ.
4. Module phân tích bản đồ nhiệt màu (Color Deviation Heatmap): Trực quan hóa mọi vị trí lồi lõm, cong vênh bằng dải màu phổ quang (đỏ biểu thị thừa vật liệu, xanh lá cây nằm trong dung sai, xanh dương biểu thị thiếu hụt vật liệu).

3. Năng lực xử lý đám mây điểm 3D Point Cloud và đo kích thước hình học

Sức mạnh cốt lõi của hệ thống đo 3D quang học Werka nằm ở khả năng xử lý khối lượng dữ liệu khổng lồ (Big Point Cloud Data) lên tới hàng chục triệu điểm ảnh chỉ trong vài giây:

• Tái tạo bề mặt lưới tam giác (Polygon Triangle Grid): Từ hàng triệu tọa độ không gian $(X, Y, Z)$ rời rạc, thuật toán tự động kết nối các đỉnh thành mạng lưới tam giác siêu mịn với độ phân giải lên tới 0.01 mm – 0.02 mm, mô phỏng hoàn hảo từng đường gân dập nổi, góc vát vát cạnh hay các chi tiết vi mô trên bề mặt kim loại.
• Tự động căn chỉnh hệ tọa độ (Automatic Alignment): Cung cấp các phương pháp căn chỉnh đa dạng chuẩn quốc tế:
  • Best-Fit Alignment: Căn chỉnh tối ưu hóa toàn bộ bề mặt theo phương pháp bình phương bé nhất.
  • RPS Alignment (Reference Point System): Căn chỉnh theo hệ thống điểm chuẩn định vị trên đồ gá sản xuất của ngành ô tô.
  • Datum Feature Alignment: Căn chỉnh theo chuẩn mặt phẳng đáy A, đường tâm B và lỗ định vị C chuẩn GD&T.
• Kiểm tra dung sai hình học GD&T theo chuẩn ISO 1101 & ASME Y14.5: Đo tự động độ phẳng (Flatness), độ thẳng (Straightness), độ tròn (Roundness), độ trụ (Cylindricity), độ vuông góc (Perpendicularity), độ đồng tâm (Concentricity) và độ đảo vị trí (Position Tolerance).

4. Các ứng dụng thực tế đột phá của hệ thống đo 3D quang học Werka

4.1. Kiểm tra khay chứa pin xe điện NEV (NEV Battery Tray Inspection)

Khay pin xe điện (New Energy Vehicle Battery Tray) thường được chế tạo bằng hợp kim nhôm định hình hàn ghép hoặc đúc áp lực cỡ lớn (Mega-casting). Trong quá trình hàn ma sát khuấy (FSW) hoặc hàn laser, nhiệt lượng cục bộ rất dễ gây biến dạng uốn cong (Warpage) đáy khay và làm lệch vị trí các chốt lắp ghép cell pin.

Ứng dụng hệ thống đo 3D quang học Werka trong kiểm tra khay pin NEV mang lại hiệu quả vượt bậc:

• Quét toàn bộ đáy khay pin kích thước 2.2m x 1.6m trong vòng 15 phút.
• Đo kiểm độ phẳng của toàn bộ bề mặt làm kín (Sealing Surface Flatness) với độ chính xác 0.02mm, đảm bảo gioăng làm kín cao su ép đều 100%, ngăn ngừa nguy cơ ngấm nước theo chuẩn IP68.
• Đo kiểm tọa độ 3D của hàng trăm lỗ ren bulông cố định module pin và hệ thống ống dẫn dung dịch làm mát (Cooling Channel), cảnh báo ngay các vị trí hàn bị co rút gây kích thước sai lệch.

4.2. Đo kiểm kết cấu vỏ đầu máy và toa xe lửa (Locomotive Inspection)

Trong ngành công nghiệp đường sắt, các cấu kiện đầu máy tàu hỏa (Locomotive Cab & Front Shell), dầm chịu lực toa xe và khớp nối toa có kích thước siêu dài từ 3m đến hơn 20m với nhiều bề mặt cong khí động học phức tạp. Việc kiểm tra sai số sau khi uốn dập và hàn ghép cấu kiện là bài toán nan giải.

hệ thống đo 3D quang học Werka cho phép các kỹ sư đường sắt:

• Đo quét trực tiếp ngoài hiện trường xưởng lắp ráp mà không cần di chuyển cấu kiện siêu nặng về phòng kiểm nghiệm.
• Đo kiểm độ thẳng hàng và độ xoắn của dầm khung gầm xe lửa, đảm bảo an toàn tuyệt đối khi tàu vận hành ở vận tốc cao 200 – 350 km/h.
• Kiểm tra độ khít của khung kính chắn gió cabin lái và các cửa khoang hành khách, loại bỏ hiện tượng rò rỉ khí động học và tiếng ồn gió khi tàu chạy.

4.3. Đo kiểm và số hóa cản trước ô tô (Car Front & Bumper Inspection)

Mặt trước ô tô (Car Front) gồm cụm lưới tản nhiệt (Grille), cụm đèn pha và cản trước (Front Bumper) là tổ hợp của nhiều chi tiết nhựa dẻo và mạ kim loại có yêu cầu thẩm mỹ cực cao. Khe hở và độ phẳng lắp ghép (Flush & Gap) giữa nắp capo, tai xe và cản trước là thước đo chất lượng hoàn thiện của một chiếc xe hơi cao cấp.

hệ thống đo 3D quang học Werka thực hiện số hóa toàn diện mặt trước ô tô với độ chi tiết vi mô, phát hiện mọi điểm co ngót của khuôn ép nhựa và đo đạc chính xác bề rộng khe hở lắp ghép 3D.

5. Quy trình 3 bước chuẩn hóa: Dán điểm – Quét Laser – Xử lý dữ liệu CAD

Một trong những ưu điểm vượt trội của hệ thống đo 3D quang học Werka khi ứng dụng thực tế trên phôi cản trước ô tô là quy trình làm việc được chuẩn hóa tinh gọn thành 3 bước với tổng thời gian chỉ 34 phút:

6. Bảng thông số năng lực hệ thống đo 3D quang học Werka

Dưới đây là bảng tổng hợp các chỉ số hiệu năng kỹ thuật của hệ thống đo 3D quang học Werka:

7. Hệ sinh thái thiết bị đo 3D tương thích trong dòng sản phẩm Werka

hệ thống đo 3D quang học Werka hoạt động liền mạch và tương thích tuyệt đối với các thiết bị đo lường chuyên sâu trong cùng hệ sinh thái Werka:

• Máy quét 3D Tracking Werka 113-ST20: Giải pháp quét quang học theo dõi động học không cần dán tem marker cho các phôi siêu trường siêu trọng.
• Máy quét 3D Laser Werka 112-CS10010: Dòng máy quét 3D cầm tay 22 tia laser xanh cao cấp tốc độ 1.65 triệu điểm/s.
• Trạm đo quét 3D thông minh Cobot Werka 110-0001: Hệ thống đo tự động hóa 100% bằng Robot cộng tác trong dây chuyền sản xuất.
• Trạm kiểm tra khuyết tật 3D Werka 111-0002: Chuyên dụng phát hiện 10 nhóm khuyết tật tế vi bề mặt kim loại bóng và trong suốt.

8. Lợi ích kinh tế và tối ưu hóa năng suất cho doanh nghiệp sản xuất

Triển khai hệ thống đo 3D quang học Werka vào quy trình kiểm chuẩn mang lại những bước nhảy vọt về hiệu quả kinh tế:

1. Rút ngắn 80% thời gian kiểm tra sản phẩm mới (FAI): Quá trình kiểm tra mẫu đúc đầu tiên hoặc mẫu dập thử nghiệm giảm từ vài ngày xuống còn vài giờ, giúp doanh nghiệp đưa sản phẩm ra thị trường nhanh hơn đối thủ cạnh tranh.
2. Loại bỏ hoàn toàn rủi ro thu hồi sản phẩm (Zero Recall): Bản đồ nhiệt 3D thể hiện trực quan 100% diện tích bề mặt, ngăn chặn triệt để tình trạng bỏ sót các lỗi cong vênh ẩn giấu mà phương pháp đo tiếp xúc đơn điểm không thể phát hiện.
3. Cắt giảm lãng phí phôi và chi phí thử khuôn: Số liệu đo 3D chính xác giúp các kỹ sư khuôn mẫu biết chính xác vị trí cần mài hoặc hàn bù trên lòng khuôn, giảm số lần thử khuôn (T1, T2, T3) xuống mức tối thiểu.
4. Nâng tầm năng lực đấu thầu quốc tế: Các báo cáo kiểm chuẩn 3D chuyên nghiệp xuất từ hệ thống đạt chuẩn ISO/IEC 17025, giúp doanh nghiệp dễ dàng vượt qua các kỳ đánh giá nhà cung cấp khắt khe của các tập đoàn ô tô và điện tử toàn cầu.

9. Hướng dẫn quy chuẩn triển khai và bảo trì hệ thống đo 3D

Để hệ thống đo 3D quang học Werka luôn hoạt động với độ tin cậy cao nhất, các nhà máy cần lưu ý các quy chuẩn kỹ thuật sau:

• Môi trường vận hành: Mặc dù hệ thống có thuật toán tự động bù nhiệt và chống rung, việc duy trì nhiệt độ xưởng ổn định từ 20°C ± 2°C trong phòng đo kiểm chuẩn sẽ giúp đạt độ chính xác tối ưu 0.02mm.
• Quy trình hiệu chuẩn tấm mẫu chuẩn (Calibration): Định kỳ sử dụng tấm chuẩn Carbon Fiber Calib Plate đi kèm để thực hiện căn chỉnh quang học tự động trước các ca đo quan trọng.
• Lưu trữ dữ liệu đám mây: Thiết lập hệ thống lưu trữ mạng NAS hoặc máy chủ Cloud để lưu trữ các tệp đám mây điểm 3D nặng, hỗ trợ việc truy xuất hồ sơ chất lượng sản phẩm trong vòng 5 – 10 năm theo yêu cầu của ngành ô tô (IATF 16949).

10. Địa chỉ tư vấn và cung cấp hệ thống đo 3D quang học Werka chính hãng

Tại Việt Nam, trang web werka.com.vn là cổng thông tin và đại diện phân phối chính thức giải pháp hệ thống đo 3D quang học Werka. Chúng tôi mang đến dịch vụ đo lường và tích hợp hệ thống chuyên nghiệp hàng đầu:

• Tư vấn giải pháp trọn gói: Khảo sát trực tiếp tại nhà máy của khách hàng, lựa chọn cấu hình phần cứng quang học và phần mềm phân tích phù hợp nhất với ngân sách và quy mô sản phẩm.
• Dịch vụ đo quét 3D & Kiểm tra sai số theo yêu cầu: Cung cấp dịch vụ đo quét 3D tận nơi cho các dự án khay pin xe điện, khuôn mẫu dập lớn và kết cấu đường sắt.
• Đào tạo chuyển giao công nghệ: Đào tạo kỹ năng vận hành phần mềm Geomagic Control X / Design X và kỹ thuật đo lường quang học cho đội ngũ kỹ sư của doanh nghiệp.
• Bảo hành chính hãng 12 – 24 tháng: Hỗ trợ kỹ thuật 24/7 và cung cấp linh kiện thay thế chính hãng nhập khẩu từ Werka Đức.

11. Câu hỏi thường gặp (FAQ)
