Hệ Thống Máy Quét 3D Tracking Quang Học Werka 113-ST20 (Không Dán Điểm Marker / 20 Tia Laser Xanh / 1.35 Triệu Điểm/s / 0.025mm)

máy quét 3D Tracking Werka 113-ST20 là hệ thống đo quét 3D theo dõi động học quang học không dây (3D Optical Dynamic Tracking Scanner) thuộc phân khúc chuyên dụng cao cấp nhất trong dòng thiết bị đo lường cơ khí chính xác tiêu chuẩn Đức của thương hiệu Werka. Điểm đột phá mang tính cách mạng của máy quét 3D Tracking Werka 113-ST20 là công nghệ theo dõi quang học thời gian thực (Optical Tracking) – HOÀN TOÀN KHÔNG CẦN DÁN ĐIỂM ĐỊNH VỊ (Target Stickers / Markers) lên bề mặt phôi đo. Sở hữu ma trận nguồn sáng 20 chùm tia laser xanh đan chéo + 1 tia laser đơn tinh chỉnh, tốc độ lấy mẫu cực nhanh 1.350.000 điểm quét/giây, cấp chính xác kiểm chuẩn 0.025 mm (25 µm) cùng que đo tiếp xúc không dây (Optical Stylus Probe), thiết bị là giải pháp đo kiểm 3D tức thì tối ưu cho các kết cấu cơ khí siêu lớn, thân vỏ ô tô, cánh tuabin gió và các lòng khuôn đúc phức tạp.

1. Nỗi đau mất thời gian khi phải dán tem định vị Marker truyền thống

Trong quy trình số hóa 3D và kiểm tra chất lượng (QA/QC) bằng các máy quét 3D laser cầm tay thế hệ cũ, kỹ sư đo lường luôn phải đối mặt với những trở ngại lớn về thời gian và độ chính xác:

• Lãng phí hàng giờ đồng hồ dán và bóc tem: Đối với một thân xe ô tô, một lòng khuôn dập nặng 10 tấn hoặc một toa tàu dài 15 mét, kỹ thuật viên phải dán từ 3.000 đến 10.000 điểm marker phản quang. Quá trình dán tem và bóc tem sau khi quét tiêu tốn từ 2 đến 6 giờ lao động, làm gián đoạn nghiêm trọng tiến độ sản xuất.
• Nguy cơ hỏng bề mặt hoàn thiện: Đối với các phôi mẫu yêu cầu độ bóng cao, bề mặt mạ PVD, chi tiết sơn hoàn thiện hoặc mẫu đất sét tạo hình R&D, keo dán từ tem định vị có thể để lại vết bẩn, làm tróc sơn hoặc biến dạng bề mặt mẫu.
• Rung động môi trường làm sai lệch ghép nối: Trong nhà xưởng có xe nâng chạy qua hoặc máy dập công suất lớn đang hoạt động, phôi đo bị rung lắc nhẹ sẽ khiến các máy quét dán tem bị vặn khung hình (Frame Misalignment), buộc kỹ thuật viên phải quét lại từ đầu.
• Bất lực với góc khuất, lỗ bulông và đáy rãnh: Tia laser góc rộng không thể chiếu vào các đường kính ren trong, lỗ khoan sâu dưới 10mm, buộc phải kết hợp thủ công thêm máy đo CMM cồng kềnh.

Sự xuất hiện của máy quét 3D Tracking Werka 113-ST20 đã xóa bỏ hoàn toàn tất cả những rào cản này, định nghĩa lại tiêu chuẩn đo quét quang học công nghiệp thế hệ mới: Không Dán Tem – Quét Tức Thì – Đo Kép Quang Học & Tiếp Xúc.

2. Giới thiệu tổng quan hệ sinh thái quét 3D Tracking Werka 113-ST20

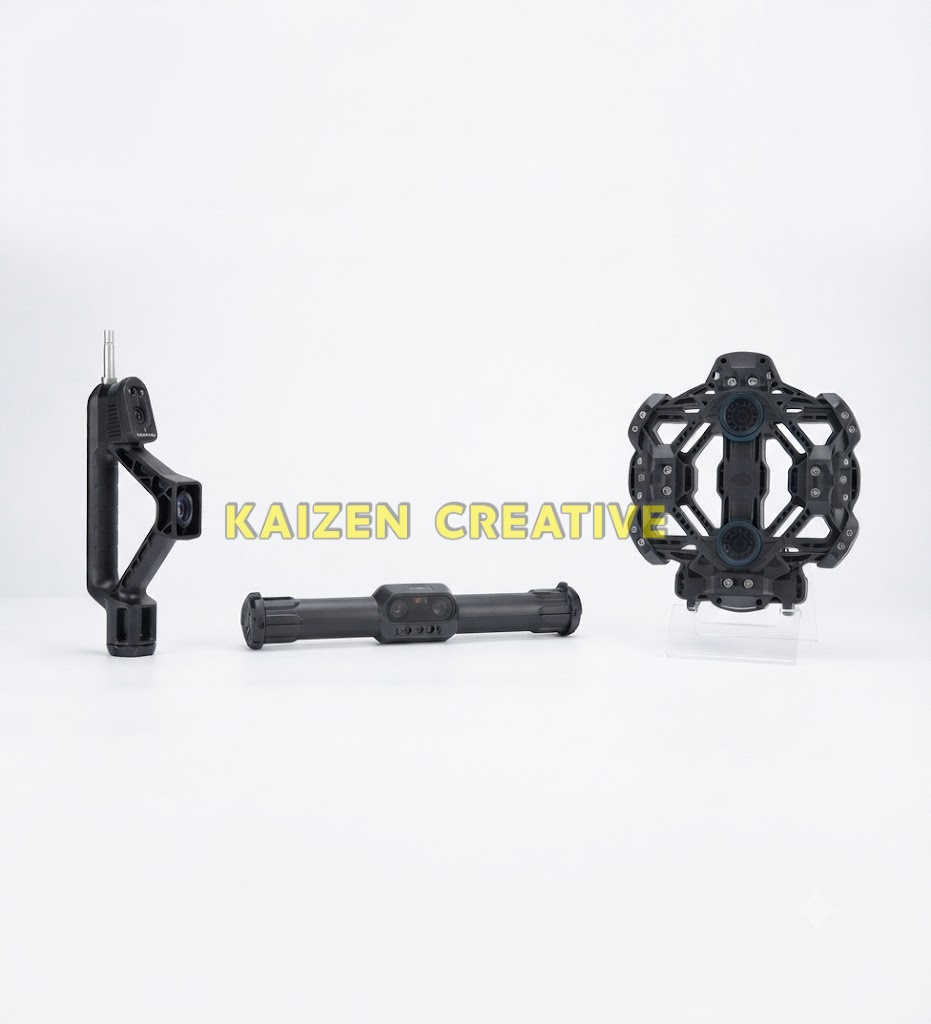

Hệ thống máy quét 3D Tracking Werka 113-ST20 là một tổ hợp đo lường quang học hoàn chỉnh gồm 3 cấu phần cốt lõi hoạt động đồng bộ:

1. Đầu quét laser cầm tay TrackScan: Cụm quang học phát ra 20 tia laser xanh đan chéo siêu mịn kết hợp 1 tia laser đơn cực mảnh, tích hợp khung định vị quang học carbon bao quanh với các mắt cảm biến hồng ngoại chủ động.
2. Trạm theo dõi quang học GeoTrack (Optical Tracker Bar): Được đặt trên giá ba chân sợi carbon siêu vững chắc, trang bị cụm camera kép hồng ngoại trường nhìn rộng, liên tục khóa vị trí tọa độ không gian 6 bậc tự do (6-DoF) của đầu quét và que đo trong không gian làm việc.
3. Que đo tiếp xúc không dây quang học (Optical Stylus Probe): Đầu chạm cảm ứng cơ học không dây, cho phép đo tiếp xúc các đặc tính hình học như tâm lỗ, mặt đáy ren, độ phẳng rãnh hẹp và các vị trí bị che khuất mà tia laser không thể chiếu tới.

Nhờ cấu trúc liên kết động học này, máy quét 3D Tracking Werka 113-ST20 cho phép kỹ sư mang thiết bị đến bất kỳ vị trí nào trong nhà xưởng, hướng đầu quét vào phôi và bóp cò là dữ liệu 3D xuất hiện ngay lập tức trên máy tính trạm mà không cần bất kỳ bước dán điểm định vị chuẩn bị nào.

3. Công nghệ theo dõi động học quang học 3D (Optical Dynamic Tracking)

Nguyên lý hoạt động của máy quét 3D Tracking Werka 113-ST20 dựa trên công nghệ theo dõi động học quang học tiên tiến (Optical Dynamic Tracking Technology):

Trạm theo dõi GeoTrack phát ra chùm tia hồng ngoại vô hình và liên tục ghi nhận vị trí của các mắt cảm biến quang học bố trí xung quanh đầu quét TrackScan với tần số hàng ngàn chu kỳ/giây. Do trạm GeoTrack cố định hệ tọa độ tham chiếu không gian, hệ thống tự động bù trừ rung động môi trường (Dynamic Tracking & Anti-vibration Compensation).

Nếu phôi đo hoặc giá đỡ bị rung lắc nhẹ do xe nâng hay máy móc trong xưởng, hệ thống quang học sẽ tự động nhận diện độ dịch chuyển tương đối và cập nhật lại tọa độ đám mây điểm theo thời gian thực. Điều này mang lại sự ổn định tuyệt đối, giải phóng kỹ sư khỏi sự phụ thuộc vào phòng thí nghiệm kiểm chuẩn kín gió.

4. Những tính năng đột phá của máy quét 3D Tracking Werka 113-ST20

4.1. Không dán tem định vị – Bật máy là quét tức thì (Instant Scanning)

Ưu điểm nổi bật nhất của máy quét 3D Tracking Werka 113-ST20 là khả năng quét tức thì “No stick stickers for regular use, instant scanning, intelligent tracking”. Doanh nghiệp tiết kiệm được 100% chi phí mua tem marker định vị và cắt giảm tới 80% tổng thời gian thao tác đo kiểm. Việc quét kiểm tra sản phẩm đầu chuyền (First Article Inspection – FAI) hay kiểm tra mẻ phôi đúc hoàn thiện chỉ còn tính bằng phút thay vì hàng giờ đồng hồ như trước.

4.2. Ma trận 20 tia laser xanh chéo + 1 tia đơn định vị lỗ sâu

Được trang bị cụm phát 20 chùm tia laser xanh đan chéo (20 blue cross laser lines), máy quét 3D Tracking Werka 113-ST20 tạo ra một mạng lưới ánh sáng mật độ cao bắt trọn mọi chi tiết bề mặt. Công nghệ laser xanh bước sóng ngắn có khả năng thích ứng siêu việt (Super adaptability), dễ dàng thu nhận dữ liệu của các bề mặt kim loại gia công bóng loáng, vật liệu mạ gương, kính mờ hay bề mặt cao su đen nhánh mà không cần phun bột phủ phản quang.

Khi gặp các góc kẹt, mép gấp hay lòng khuôn sâu, người vận hành chỉ cần nhấn nút chuyển sang chế độ 1 tia laser đơn (Single laser line) để tập trung toàn bộ năng lượng quét vào đáy rãnh, tái lập hình học chính xác tuyệt đối.

4.3. Tốc độ thu nhận 1.350.000 điểm/giây và trường quét 600x550mm

Với tốc độ quét lên tới 1.350.000 lần quét/giây (1.35 triệu điểm/s) kết hợp khung quét cực lớn Max 600 x 550 mm và độ sâu trường ảnh 350 mm, máy quét 3D Tracking Werka 113-ST20 quét phủ toàn bộ một mảng diện tích rộng lớn chỉ trong vài đường lia tay. Dữ liệu lưới tam giác (Mesh) được dựng mịn màng với độ phân giải lên tới 0.02 mm, thể hiện rõ từng đường vát cạnh (Chamfer), góc bo tròn (Fillet) hay ký tự dập chìm trên kim loại.

4.4. Tích hợp que đo quang học không dây Optical Probe đo lỗ và góc khuất

Điểm độc đáo tạo nên giá trị vượt bậc của máy quét 3D Tracking Werka 113-ST20 là sự kết hợp của Que đo quang học cầm tay (Optical Stylus Probe). Que đo hoàn toàn không dây, giao tiếp trực tiếp với trạm GeoTrack với độ lặp lại điểm chạm đơn (Single point repeatability) đạt tới 0.030 mm.

Kỹ sư có thể chạm đầu bi Ruby vào tâm lỗ ren, chốt định vị, đường sinh hình trụ hoặc gờ khuất bên trong phôi để lấy tọa độ hình học chính xác như một cánh tay đo CMM di động, sau đó kết hợp trực tiếp dữ liệu đo chạm này với dữ liệu đám mây điểm quét laser trên cùng một hệ tọa độ thống nhất.

4.5. Kết nối đa trạm Multi-Tracker và truyền dữ liệu Wifi/USB 3.0

Đối với các dự án đo quét siêu lớn như cánh máy bay, khung thân xe buýt dài 12m hay bồn chứa hóa chất công nghiệp, máy quét 3D Tracking Werka 113-ST20 hỗ trợ tính năng chuyển trạm đo không dán tem (Multi-station measurement with non-sticker positioning) và liên kết đa trạm theo dõi (Multi-tracker & multi-site linkage). Kỹ sư chỉ cần di chuyển trạm GeoTrack quanh phôi hoặc kết hợp nhiều trạm GeoTrack cùng lúc, hệ thống sẽ tự động ghép nối dữ liệu không gian mà không phát sinh sai số tích lũy.

Đầu quét và trạm theo dõi có thể kết nối thông qua dây cáp chuyên dụng hoặc truyền tín hiệu không dây WIFI tốc độ cao, loại bỏ sự vướng víu của dây dẫn tại hiện trường.

5. Bảng thông số kỹ thuật chi tiết Werka 113-ST20

Dưới đây là bảng thông số kỹ thuật chính thức của hệ thống máy quét 3D Tracking Werka 113-ST20 trích xuất từ catalog đo lường công nghiệp Werka:

6. Khả năng kết nối phần mềm CAD/CAM và kiểm tra dung sai 3D GD&T

Dữ liệu thu được từ máy quét 3D Tracking Werka 113-ST20 được đồng bộ hóa tức thì sang các phần mềm xử lý Metrology hàng đầu thế giới:

• Kiểm tra chất lượng 3D (3D Inspection & QA/QC): Tương thích hoàn hảo với Geomagic Control X và PolyWorks. Kỹ sư chỉ cần nạp tệp CAD thiết kế gốc, phần mềm sẽ tự động căn chỉnh (Best-fit Alignment), so sánh độ lệch hình học và xuất bản đồ màu 3D Heatmap kèm báo cáo GD&T (độ đồng tâm, độ đảo, độ phẳng, vị trí danh định) đạt chuẩn ISO/ASME chỉ sau 1 cú nhấp chuột.
• Thiết kế ngược phục hồi hình học (Reverse Engineering): Tích hợp mượt mà với Geomagic Design X, SolidWorks, Siemens NX và CATIA V5, cho phép tạo mặt cắt (Cross-section), trích xuất đường sinh, bề mặt cong tự do (Autosurface) để phục dựng mô hình CAD 3D tham số hóa nhanh chóng từ các phôi cơ khí không có sẵn bản vẽ.

7. Ứng dụng thực tế của Werka 113-ST20 trong các ngành sản xuất trọng điểm

Nhờ khả năng quét trực tiếp không dán điểm và tính cơ động tuyệt đối, máy quét 3D Tracking Werka 113-ST20 là sự lựa chọn số 1 cho các ngành công nghiệp nặng và gia công chính xác cao:

1. Sản xuất và lắp ráp ô tô, xe buýt, xe điện: Kiểm tra độ phẳng thân vỏ (Body-in-White), đo khe hở mép cửa (Flush & Gap), kiểm tra sai số đồ gá hàn (Welding Jigs) và khuôn dập panel lớn.
2. Ngành khuôn mẫu đúc kim loại và ép nhựa: Quét kiểm tra độ mòn lòng khuôn sau hàng ngàn chu kỳ ép, đo chiều dày thành vỏ động cơ đúc nhôm, phục hồi khuôn dập định hình nóng.
3. Ngành đường sắt & đóng tàu: Quét khung gầm toa xe lửa, cấu trúc dầm thép chịu lực, chân vịt tàu thủy kích thước lớn ngay tại bãi đóng tàu mà không cần di chuyển phôi.
4. Hàng không vũ trụ & Điện gió: Đo kiểm cánh quạt tuabin gió, cánh quạt máy bay, cửa khoang hành khách nhằm phát hiện biến dạng uốn cong và sai lệch khí động học.
5. Kiểm tra đồ gá gá đặt gia công (Jigs & Fixtures Inspection): Kiểm tra tọa độ không gian các chốt định vị đồ gá trên bàn máy CNC siêu lớn mà không làm xáo trộn dây chuyền.

8. So sánh Werka 113-ST20 với các dòng máy quét 3D khác

Dưới đây là bảng phân tích kỹ thuật giữa hệ thống Tracking không dán tem Werka 113-ST20 với máy quét cầm tay đa chế độ Werka 112-CS10010 và trạm đo Robot tự động Werka 110-0001:

9. Hướng dẫn thiết lập trạm đo và quy trình vận hành Werka 113-ST20

Để đạt được kết quả đo lường chính xác và nhanh chóng nhất với máy quét 3D Tracking Werka 113-ST20, kỹ thuật viên chỉ cần thực hiện 4 bước tinh gọn sau:

1. Bước 1 – Dựng giá đỡ và bật trạm GeoTrack: Đặt giá ba chân cách phôi đo khoảng 2 – 4 mét sao cho trường nhìn của camera hồng ngoại bao quát toàn bộ khu vực cần quét. Kết nối trạm với máy tính trạm qua USB 3.0 hoặc kích hoạt bộ phát Wifi không dây.
2. Bước 2 – Khởi động đầu quét TrackScan: Cầm đầu quét trong tầm nhìn của trạm GeoTrack. Hệ thống sẽ tự động nhận diện và khóa vị trí tọa độ của đầu quét trong vòng 2 giây.
3. Bước 3 – Quét laser bề mặt: Hướng 20 chùm tia laser xanh vào phôi và di chuyển đều tay. Dữ liệu đám mây điểm 3D được hiển thị trực tiếp theo thời gian thực mà không cần dán bất kỳ điểm tem nào. Chuyển sang tia laser đơn khi cần soi sâu vào khe hẹp.
4. Bước 4 – Đo chạm bằng que đo Probe (nếu có): Sử dụng que đo quang học không dây chạm vào các vị trí tâm lỗ, ren trong hoặc các góc khuất để lấy kích thước hình học chính xác.
5. Bước 5 – Xuất tệp và tạo báo cáo kiểm chuẩn: Xuất dữ liệu sang Geomagic Control X để so khớp mô hình CAD và xuất báo cáo nghiệm thu sản phẩm.

10. Mua máy quét 3D Tracking Werka 113-ST20 chính hãng tại Việt Nam

Hệ thống phân phối chính hãng werka.com.vn tự hào là đối tác chiến lược duy nhất cung cấp dòng máy quét 3D Tracking Werka 113-ST20 tại thị trường Việt Nam với cam kết dịch vụ kỹ thuật chuẩn quốc tế:

• 100% hàng nhập khẩu chính hãng: Đầy đủ bộ chứng chỉ xuất xưởng CO/CQ từ tập đoàn Werka Germany.
• Bảo hành toàn diện 12 tháng: Thay thế linh kiện chính hãng, bảo dưỡng định kỳ và hỗ trợ kỹ thuật 24/7 từ đội ngũ kỹ sư Metrology giàu kinh nghiệm.
• Chuyển giao công nghệ & Đào tạo chuyên sâu: Cung cấp khóa đào tạo vận hành máy quét và ứng dụng phần mềm Geomagic Control X / Design X tận nơi cho kỹ sư nhà máy.
• Chương trình Demo thực tế tại nhà máy: Chúng tôi sẵn sàng mang thiết bị đến tận xưởng của quý doanh nghiệp để quét thử nghiệm trực tiếp trên các sản phẩm mẫu phức tạp nhất của quý khách.
