Nivo khung vuông từ tính có nam châm 150x150mm độ chia 0.02mm/m Made in Europe Werka 6135-150M (Magnetic Frame Spirit Level)

1. Nivo khung vuông từ tính Werka 6135-150M – Đột phá cân chỉnh rảnh tay 4 mặt máy công cụ

Cân chỉnh cột đứng trục Z máy phay CNC hay mặt bên máy mài phẳng luôn là thách thức lớn đối với kỹ sư cơ khí khi sử dụng các loại nivo truyền thống. Thiết bị đo kiểm nivo khung vuông từ tính Werka 6135-150M chính là lời giải hoàn hảo giúp loại bỏ triệt để khó khăn này.

Khi dùng nivo thông thường, người thợ phải dùng một tay giữ chặt thân thước nặng hơn 1.5kg áp vào thành máy, tay còn lại thao tác bu-lông trong tư thế gò bó. Chỉ một rung động nhẹ từ lực tì tay cũng khiến bọt thủy dịch chuyển sai lệch, thậm chí tiềm ẩn nguy cơ tuột tay làm rơi vỡ ống quang học đắt giá.

Sự xuất hiện của nivo khung vuông từ tính Werka 6135-150M đã thay đổi hoàn toàn cục diện thi công lắp đặt máy. Nhờ tích hợp dải nam châm vĩnh cửu lực hút cao ở các mặt tiếp xúc, thước tự động bám chặt vào cột máy bằng thép hoặc gang mà không cần bất kỳ lực giữ nào từ con người.

Kỹ sư bảo trì giờ đây hoàn toàn được “giải phóng đôi tay” (Hands-Free) để thoải mái sử dụng cờ lê tăng chỉnh chân máy và quan sát bọt thủy ở trạng thái tĩnh tuyệt đối. Thiết bị nivo khung vuông từ tính Werka 6135-150M mang lại sự an toàn, độ chuẩn xác và tốc độ thi công nhanh gấp đôi so với trước đây.

Kích thước khung vuông 150x150mm nhỏ gọn giúp nivo khung vuông từ tính Werka 6135-150M dễ dàng luồn lách vào các góc hẹp bên trong cabin máy CNC. Đây chính là trợ thủ đo kiểm đắc lực hàng đầu mà mọi xưởng khuôn mẫu chính xác đều khao khát sở hữu.

Hình 1: Thước nivo khung vuông từ tính Werka 6135-150M Châu Âu tích hợp đế nam châm chuyên dụng cân chỉnh máy CNC rảnh tay.

2. Bảng thông số kỹ thuật tiêu chuẩn nivo khung vuông từ tính Werka 6135-150M

Mọi thông số kỹ thuật của nivo khung vuông từ tính Werka 6135-150M đều được chuẩn hóa theo hệ tiêu chuẩn đo lường ngặt nghèo của Châu Âu. Dưới đây là bảng dữ liệu chi tiết được trích xuất từ catalog nhà máy Werka:

Với độ phân giải đạt chuẩn 0.02mm/m, mỗi bước dịch chuyển bọt khí trên thước nivo khung vuông từ tính Werka 6135-150M tương ứng với độ lệch chỉ 2 phần trăm milimet trên chiều dài 1 mét. Độ nhạy này đáp ứng hoàn hảo cho việc lắp đặt máy CNC cao cấp.

Cấu trúc từ tính được phân bổ đồng đều giúp nivo khung vuông từ tính Werka 6135-150M duy trì mặt phẳng đo hoàn hảo mà không bị cong vênh hay biến dạng cục bộ khi hít chặt vào khối sắt thép lớn.

3. Đẳng cấp cơ khí chuẩn mực Made in Europe và chứng nhận DIN 877

Chất lượng của dụng cụ đo quang học cơ khí phụ thuộc rất lớn vào công nghệ luyện kim và kỹ thuật mài lòng ống thủy tinh. Sản phẩm nivo khung vuông từ tính Werka 6135-150M được sản xuất trực tiếp tại Châu Âu (Made in and originated from Europe), khẳng định đẳng cấp vượt trội.

Tuân thủ nghiêm ngặt tiêu chuẩn công nghiệp Đức DIN 877, mỗi chiếc nivo khung vuông từ tính Werka 6135-150M đều được kiểm tra độ vuông góc giữa 4 cạnh bằng hệ thống giao thoa kế laser hiện đại trước khi xuất xưởng.

Lòng ống thủy tinh của nivo khung vuông từ tính Werka 6135-150M được gia công mài chính xác dạng vòm cung hình học hoàn hảo. Điều này triệt tiêu hoàn toàn ma sát thành ống, giúp bọt khí di chuyển trơn tru và không bao giờ bị hiện tượng đứng hình hay phản hồi trễ.

Dung dịch este quang học chuyên dụng bên trong nivo khung vuông từ tính Werka 6135-150M có hệ số giãn nở nhiệt cực thấp. Dù nhiệt độ nhà xưởng thay đổi từ sáng đến chiều, chiều dài bọt khí vẫn giữ nguyên kích thước chuẩn, giúp kết quả đo luôn đồng nhất.

Quý khách hàng có thể khám phá thêm các thiết bị đo lường chuẩn xác cao khác trên trang chủ chính thức Werka Việt Nam để hoàn thiện quy trình kiểm soát dung sai cơ khí.

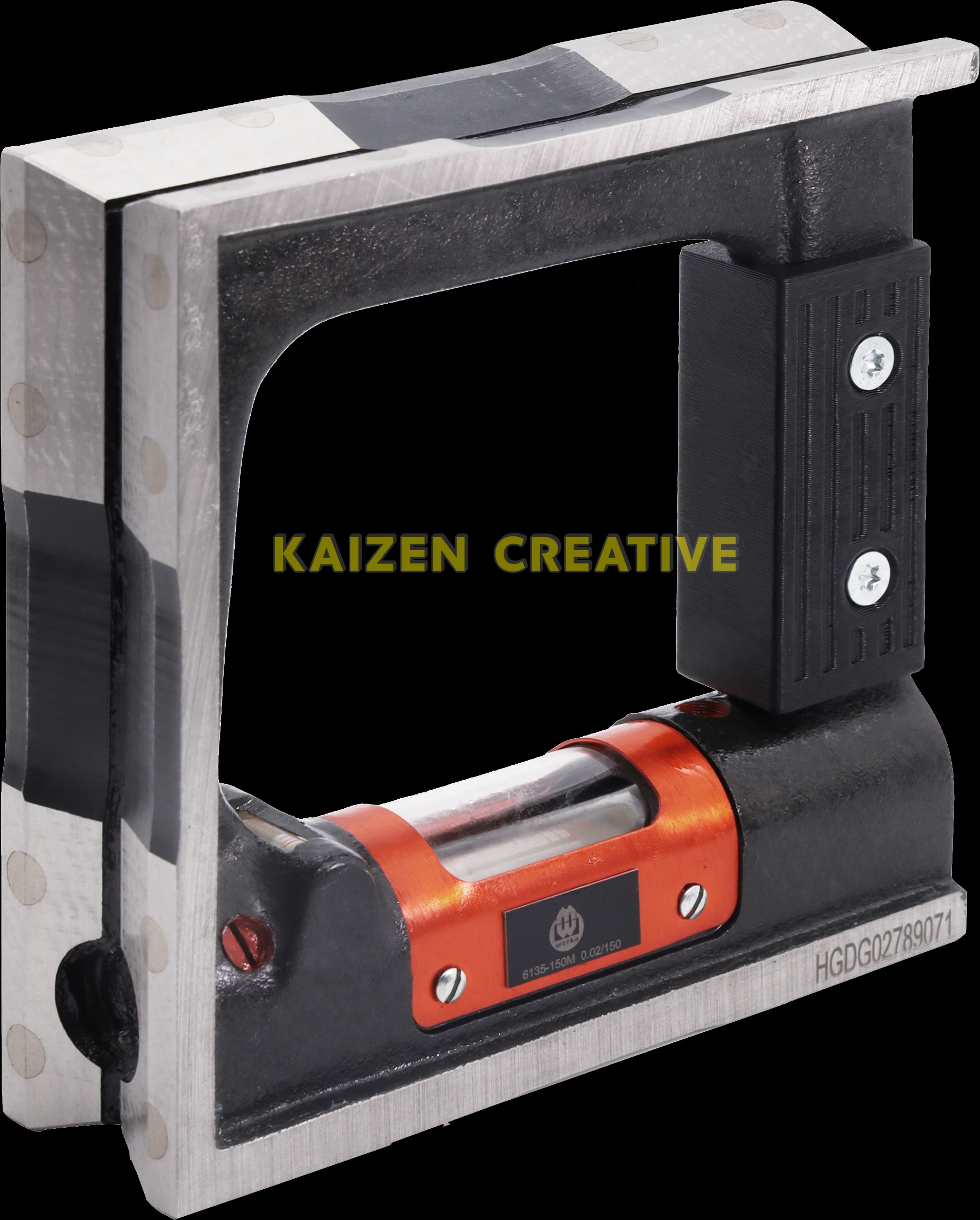

Hình 2: Mặt đáy rãnh V tích hợp nam châm cực mạnh cùng cụm ống thủy quang học kép trên nivo khung vuông từ tính Werka 6135-150M.

4. Lực hút từ tính nam châm mạnh mẽ – Giải quyết nỗi lo rơi vỡ và mỏi tay

Sự tích hợp công nghệ từ tính trên nivo khung vuông từ tính Werka 6135-150M mang lại lợi thế vượt bậc về tính tiện dụng và an toàn lao động trong xưởng cơ khí:

Dải nam châm vĩnh cửu chất lượng cao được khảm chìm tinh tế dọc theo đáy rãnh chữ V của nivo khung vuông từ tính Werka 6135-150M. Lực từ tính được tính toán vừa đủ mạnh để hít cứng ngắc thân thước vào bề mặt kim loại thẳng đứng mà không làm trầy xước nước sơn hay bề mặt mài rà.

Khi kiểm tra độ vuông góc của trụ đứng máy phay hay cột máy khoan cần, bạn chỉ cần áp nhẹ nivo khung vuông từ tính Werka 6135-150M vào thành máy. Thước sẽ tự động bám chặt như một khối thống nhất, chống trượt ngã tuyệt đối ngay cả khi máy bị rung nhẹ xung quanh.

Tính năng từ tính này giúp kỹ sư KCS loại bỏ hoàn toàn hiện tượng mỏi tay khi phải giữ thước đo liên tục trong nhiều giờ nghiệm thu máy. Thao tác cân chỉnh máy bằng nivo khung vuông từ tính Werka 6135-150M trở nên nhẹ nhàng, chuẩn xác và mang phong thái làm việc của chuyên gia hàng đầu.

Đặc biệt, nam châm trên nivo khung vuông từ tính Werka 6135-150M là loại nam châm vĩnh cửu có độ suy hao từ trường gần như bằng không sau nhiều thập kỷ sử dụng. Bạn hoàn toàn yên tâm về độ bền lực hút của thiết bị theo thời gian.

5. Thân gang đúc khử ứng suất và hệ rãnh V lăng trụ tự định tâm phôi tròn

Khung sườn của nivo khung vuông từ tính Werka 6135-150M được đúc từ gang xám đặc chủng với hàm lượng cacbon cao. Khối gang trải qua quy trình ủ nhiệt khử ứng suất dư kéo dài nhiều tháng, loại bỏ triệt để nguy cơ cong vênh do biến dạng cơ học.

Đặc tính tự nhiên của gang xám giúp nivo khung vuông từ tính Werka 6135-150M có khả năng dập tắt dao động cơ học cực nhanh. Khi đặt thước lên bề mặt máy đang gá phôi, bọt khí sẽ nhanh chóng dừng lại ở vị trí cân bằng mà không bị nhấp nhô kéo dài.

Cả 4 cạnh của nivo khung vuông từ tính Werka 6135-150M đều được phay rãnh V lăng trụ (Prismatic V-groove) góc 90 độ đối xứng tuyệt đối. Thiết kế rãnh V kết hợp nam châm biến cây thước thành công cụ lý tưởng để đo kiểm các chi tiết hình trụ tròn.

Khi đặt nivo khung vuông từ tính Werka 6135-150M lên thanh trượt tròn, trục vít me bi hoặc trục chính máy tiện, hai mép rãnh V sẽ tự động định tâm thước song song với đường sinh của trục. Lực từ tính kéo chặt thước ôm sát vào phôi tròn, không lo trượt lắc sang hai bên.

Bề mặt phẳng tiếp xúc của nivo khung vuông từ tính Werka 6135-150M được gia công mài rà tinh đạt độ bóng gương và độ phẳng cấp chính xác cao. Độ bám khít tuyệt đối giúp hạn chế tối đa sai số do lọt bụi bẩn hay mạt kim loại siêu nhỏ dưới đáy đo.

6. Ống bọt thủy quang học kép siêu nhạy 0.02mm/m chống biến dạng nhiệt

Hệ thống chỉ thị quang học trên nivo khung vuông từ tính Werka 6135-150M gồm 1 ống bọt thủy ngang đo độ thăng bằng phẳng và 1 ống bọt thủy đứng đo độ thẳng đứng 90 độ:

Ống bọt thủy ngang của nivo khung vuông từ tính Werka 6135-150M được bảo vệ bởi khung kính cường lực trong suốt có vạch chia milimet sắc nét. Các vạch chia được phủ mực dạ quang chống lóa, cho phép kỹ sư đọc kết quả dễ dàng ngay cả trong điều kiện ánh sáng yếu của nhà xưởng.

Độ nhạy 0.02mm/m trên nivo khung vuông từ tính Werka 6135-150M cực kỳ hữu ích khi tinh chỉnh các cụm ổ bi trục chính máy tiện CNC. Người thợ có thể nhận biết ngay cả độ lệch nhỏ tương đương 0.003mm trên chiều dài phôi 150mm của thước.

Cụm cơ cấu vít hiệu chỉnh vi sai tích hợp ở đầu ống bọt thủy nivo khung vuông từ tính Werka 6135-150M cho phép tinh chỉnh lại vạch chuẩn Zero cực kỳ mượt mà. Khóa an toàn ngăn chặn hiện tượng lỏng ốc do rung động máy móc trong quá trình di chuyển.

Ống bọt thủy đứng trên nivo khung vuông từ tính Werka 6135-150M được hiệu chuẩn góc vuông 90 độ tuyệt đối so với mặt đáy nằm ngang. Bạn có thể kiểm tra đồng thời cả 2 phương ngang và đứng chỉ trong một lần gá đặt duy nhất.

Hình 3: Kỹ sư thao tác cân chỉnh máy hoàn toàn rảnh tay nhờ lực hút từ tính nam châm của nivo khung vuông Werka 6135-150M.

7. Ứng dụng thực chiến của nivo khung vuông từ tính Werka 6135-150M tại xưởng CNC

Nhờ sự kết hợp hoàn hảo giữa kết cấu khung vuông, độ chính xác 0.02mm/m và lực hút từ tính, nivo khung vuông từ tính Werka 6135-150M đáp ứng đa dạng các bài toán gia công phức tạp:

• Cân chỉnh cột đứng trục Z máy phay CNC: Hít trực tiếp nivo khung vuông từ tính Werka 6135-150M lên sống trượt đứng để kiểm tra độ nghiêng trước sau và trái phải của cột máy.
• Kiểm tra độ vuông góc bàn máy và trục chính: Đặt nivo khung vuông từ tính Werka 6135-150M trên bàn máy và tì mặt hông vào đầu trục chính để đo độ lệch góc vuông 90 độ.
• Lắp đặt ray dẫn hướng tuyến tính (Linear Guide): Đặt rãnh V của nivo khung vuông từ tính Werka 6135-150M lên thanh trượt tròn hoặc ray thép, thước sẽ tự hít chặt để thợ siết ốc đều lực dọc theo ray.
• Cân chỉnh động cơ kéo và hộp số công nghiệp: Sử dụng nivo khung vuông từ tính Werka 6135-150M để căn đồng tâm và độ đồng phẳng giữa trục motor và trục tải qua khớp nối trục.
• Nghiệm thu bệ máy mài phẳng và máy doa lỗ: Đảm bảo độ dốc không vượt quá 0.02mm/m nhằm triệt tiêu hoàn toàn hiện tượng côn hay méo lỗ khi gia công sản phẩm.

Khi lắp đặt các kết cấu thép khung nhà xưởng hoặc băng chuyền lắp ráp tự động, nivo khung vuông từ tính Werka 6135-150M giúp thợ cơ khí kiểm tra độ thẳng đứng của cột thép hình I, H cực nhanh mà không cần dây rọi rườm rà.

Đối với xưởng đúc khuôn kim loại, nivo khung vuông từ tính Werka 6135-150M là giải pháp tin cậy để kiểm tra mặt phân khuôn và độ song song của các trụ dẫn hướng khuôn dập chính xác.

Để hoàn thiện quy trình đo kiểm gá đặt phôi trên bàn máy, kỹ sư có thể kết hợp thêm các loại đồng hồ so chân gập Werka đo đảo hướng để kiểm tra độ đảo mặt đầu trục chính.

8. Hướng dẫn quy trình 5 bước cân chỉnh cột Z và bàn máy chuẩn xác từng micron

Để tận dụng tối đa sức mạnh của nivo khung vuông từ tính Werka 6135-150M, bạn hãy thực hiện chuẩn xác theo quy trình 5 bước đo kiểm sau đây:

Bước 1: Làm sạch bề mặt và khử mạt sắt: Dùng chổi lông mềm quét sạch mạt sắt bám ở đáy nam châm của nivo khung vuông từ tính Werka 6135-150M. Lau sạch bề mặt gang bàn máy bằng giẻ tẩm cồn công nghiệp.

Bước 2: Cân thăng bằng mặt phẳng bàn máy: Đặt nivo khung vuông từ tính Werka 6135-150M nằm ngang trên bàn máy theo phương X và Y. Đọc số vạch lệch bọt thủy và chỉnh bu-lông chân máy đến khi bọt khí về giữa tâm.

Bước 3: Hít thước lên cột đứng trục Z: Áp mặt hông rãnh V có nam châm của nivo khung vuông từ tính Werka 6135-150M vào ray trượt đứng. Lực từ tính sẽ giữ chặt thước trên mặt phẳng đứng.

Bước 4: Quan sát bọt thủy đứng và tinh chỉnh bu-lông cột: Quan sát ống bọt thủy đứng của nivo khung vuông từ tính Werka 6135-150M. Dùng tay chêm căn lá hoặc xiết nới bu-lông liên kết cột máy cho đến khi bọt khí đứng cân bằng tuyệt đối.

Bước 5: Đảo chiều kiểm tra đối xứng (Reversal Check): Nhấc nivo khung vuông từ tính Werka 6135-150M ra, quay 180 độ và hít lại vị trí cũ để kiểm tra tính đối xứng của bọt thủy, khẳng định kết quả cân chỉnh đạt chuẩn 100%.

Nhờ tính năng bám dính tự động, việc thực hiện phương pháp đảo chiều với nivo khung vuông từ tính Werka 6135-150M diễn ra an toàn, không lo va đập hay trầy xước bề mặt chi tiết máy.

9. Bí quyết bảo quản, vệ sinh mạt sắt và duy trì từ tính bền bỉ 20 năm

Do có tích hợp nam châm, việc bảo dưỡng nivo khung vuông từ tính Werka 6135-150M cần chú ý thêm một số điểm đặc thù để kéo dài tuổi thọ thiết bị:

Vệ sinh mạt sắt sau mỗi ca làm việc: Nam châm trên nivo khung vuông từ tính Werka 6135-150M dễ hút mạt kim loại mịn trong xưởng. Hãy dùng băng keo dính hoặc bình xịt khí nén nhẹ để làm sạch hoàn toàn rãnh V trước khi cất vào hộp.

Bôi dầu dưỡng chống gỉ sét định kỳ: Thoa một lớp mỏng dầu bảo dưỡng cơ khí lên 4 mặt gang đúc của nivo khung vuông từ tính Werka 6135-150M để chống ẩm và ngăn ngừa oxy hóa bề mặt mài rà.

Tránh xa các nguồn nhiệt độ quá cao: Tuyệt đối không để nivo khung vuông từ tính Werka 6135-150M gần mỏ hàn nhiệt hay lò tôi kim loại trên 80 độ C để tránh làm suy giảm từ tính của khối nam châm vĩnh cửu.

Bảo quản trong hộp lót xốp chống sốc: Khi không dùng đến, luôn đặt nivo khung vuông từ tính Werka 6135-150M nằm ngay ngắn trong hộp bảo vệ đi kèm, tránh va đập mạnh làm lệch cụm vít ống thủy.

Thực hiện đầy đủ các bước chăm sóc trên sẽ giúp nivo khung vuông từ tính Werka 6135-150M luôn duy trì độ chính xác 0.02mm/m chuẩn mực qua hàng chục năm phục vụ sản xuất.

10. Xây dựng giải pháp đo kiểm đồng bộ cùng hệ sinh thái thiết bị Werka

Nhằm nâng cao năng lực cạnh tranh và đáp ứng các tiêu chuẩn ISO xưởng cơ khí, việc trang bị đồng bộ thiết bị cùng nivo khung vuông từ tính Werka 6135-150M là chiến lược đầu tư thông minh:

Bạn có thể trang bị thêm các dòng thước cặp cơ khí và điện tử Werka để đo nhanh kích thước bao phôi và độ sâu lỗ khoan.

Đối với các phép đo đòi hỏi độ chính xác đến hàng phần nghìn milimet (0.001mm), dải sản phẩm thước panme đo ngoài và đo trong của Werka sẽ là mảnh ghép hoàn hảo bên cạnh nivo khung vuông từ tính Werka 6135-150M.

Sự đồng bộ về thương hiệu Werka giúp doanh nghiệp dễ dàng chuẩn hóa quy trình kiểm tra chất lượng sản phẩm xuất xưởng, tạo dựng uy tín vững chắc với các đối tác khách hàng quốc tế.

Để tìm hiểu thêm về lịch sử phát triển và các dòng sản phẩm đo kiểm chuyên dụng của hãng, quý khách có thể truy cập cổng thông tin toàn cầu tại Werka Global Website.

11. Mua nivo khung vuông từ tính Werka 6135-150M chính hãng tại Werka Việt Nam

Werka Việt Nam tự hào là đơn vị phân phối chính thức sản phẩm nivo khung vuông từ tính Werka 6135-150M trên toàn quốc với cam kết chất lượng hàng đầu:

Khách hàng lựa chọn nivo khung vuông từ tính Werka 6135-150M tại hệ thống của chúng tôi sẽ nhận được những quyền lợi vượt trội:

• Cam kết 100% sản phẩm nivo khung vuông từ tính Werka 6135-150M chính hãng Made in Europe, nguyên hộp và đầy đủ mã vạch xuất xưởng.
• Cung cấp đầy đủ giấy chứng nhận xuất xứ CO, chứng nhận chất lượng CQ và hỗ trợ kiểm định Quatest theo yêu cầu.
• Bảo hành chính hãng 12 tháng, hỗ trợ căn chỉnh kỹ thuật trọn đời từ đội ngũ chuyên gia giàu kinh nghiệm.
• Giao hàng hỏa tốc toàn quốc, quý khách được quyền mở hộp kiểm tra lực hút nam châm và bọt thủy trước khi thanh toán.
• Chính sách giá bán cạnh tranh nhất thị trường kèm chiết khấu hấp dẫn cho các dự án mua sắm thiết bị xưởng cơ khí.

Đừng để sai lệch vài phần trăm milimet làm ảnh hưởng đến chất lượng sản phẩm gia công của bạn. Hãy trang bị ngay nivo khung vuông từ tính Werka 6135-150M để nâng tầm độ chính xác và hiệu suất công việc lên tầm cao mới!
