Nivo khung vuông cơ khí chính xác 150x150mm độ chia 0.02mm/m Made in Europe Werka 6135-150 (Frame Spirit Level)

1. Nivo khung vuông Werka 6135-150 – Giải pháp cân chỉnh 4 chiều vuông góc máy công cụ

Cân chỉnh máy phay CNC, máy tiện, máy mài phẳng và máy doa tọa độ đòi hỏi kiểm soát đồng thời cả độ thăng bằng ngang lẫn độ vuông góc thẳng đứng. Thiết bị đo kiểm nivo khung vuông Werka 6135-150 ra đời nhằm đáp ứng trọn vẹn yêu cầu khắt khe đó.

Khác với dòng nivo thanh truyền thống chỉ đo được 1 phương nằm ngang, nivo khung vuông Werka 6135-150 sở hữu kết cấu khung vuông khép kín 4 cạnh 150x150mm. Thiết kế này cho phép người thợ kiểm tra cùng lúc phương ngang, phương thẳng đứng và độ lệch góc 90 độ của thân máy.

Khi lắp ráp khung máy mới hoặc đại tu băng trượt cơ khí, độ nghiêng chỉ vài phần trăm milimet cũng có thể dẫn đến sai lệch gia công chi tiết hàng loạt. Sử dụng nivo khung vuông Werka 6135-150 giúp kỹ sư KCS và thợ bảo trì phát hiện ngay lập tức độ vặn xoắn và độ dốc của bệ máy.

Sản phẩm mang thương hiệu Werka đạt tiêu chuẩn đo lường Châu Âu danh tiếng. Dòng thước thủy nivo khung vuông Werka 6135-150 luôn mang lại sự tự tin tối đa cho các xưởng gia công khuôn mẫu chính xác cao.

Kích thước 150x150mm nhỏ gọn giúp việc thao tác bên trong khoang máy gia công trở nên vô cùng linh hoạt. Người vận hành dễ dàng đặt nivo khung vuông Werka 6135-150 lên bàn máy, gá kẹp hoặc trục chính mà không lo vướng víu.

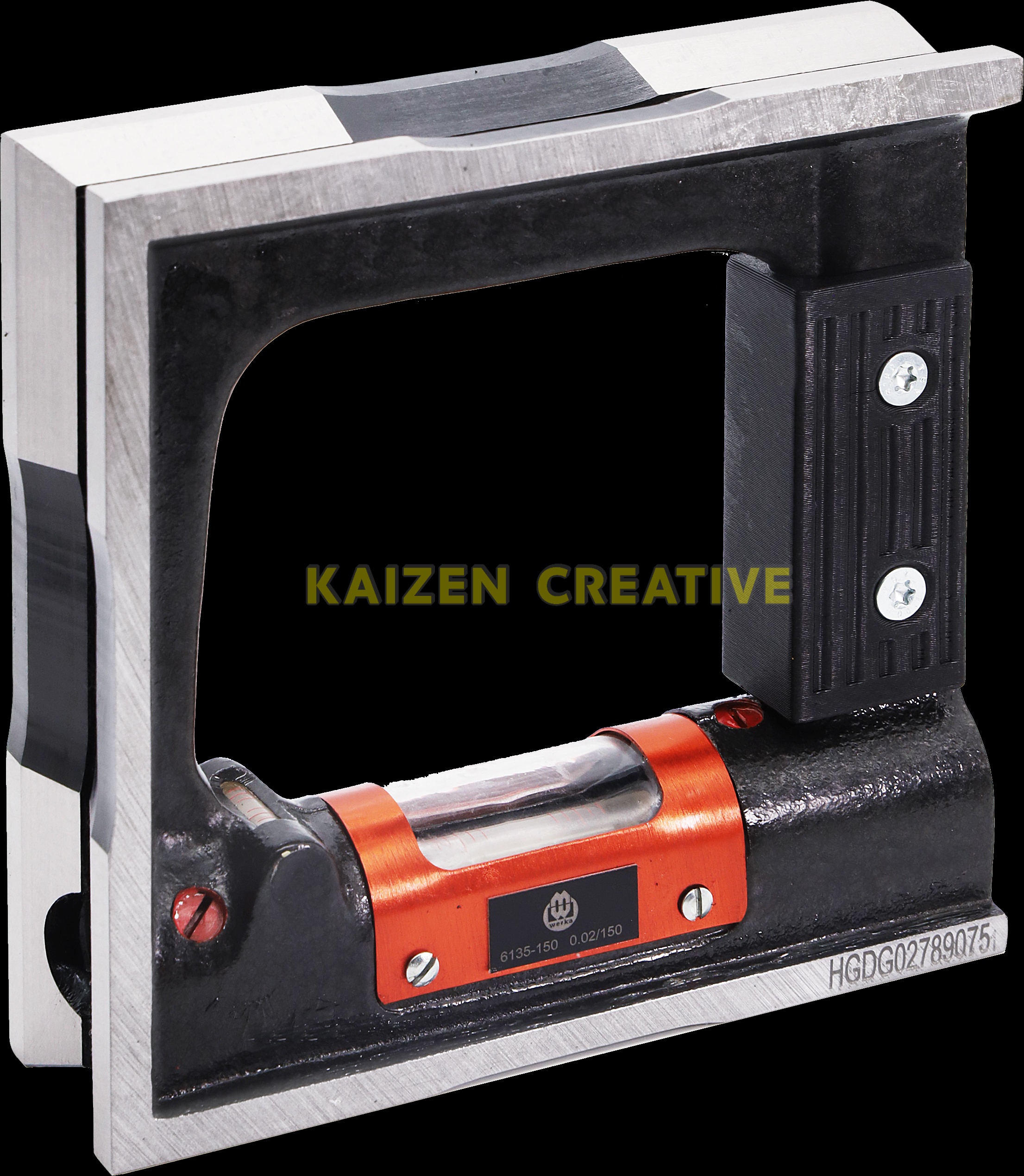

Hình 1: Thước nivo khung vuông Werka 6135-150 xuất xứ Châu Âu chuyên dụng cân chỉnh thăng bằng và góc vuông máy gia công cơ khí.

2. Bảng thông số kỹ thuật chi tiết nivo khung vuông Werka 6135-150

Mỗi chi tiết kỹ thuật trên nivo khung vuông Werka 6135-150 đều được nhà sản xuất tính toán tỉ mỉ nhằm tối ưu độ chính xác và khả năng thao tác thực địa. Dưới đây là bảng thông số chính xác từ catalog nhà máy:

Với độ phân giải đạt 0.02mm/m, mỗi vạch chia trên ống bọt thủy của nivo khung vuông Werka 6135-150 tương ứng với độ dốc nghiêng chỉ 0.02 milimet trên chiều dài 1 mét. Đây là tiêu chuẩn vàng cho các xưởng cơ khí hiện đại.

Độ vuông góc tuyệt đối giữa 4 cạnh của thước nivo khung vuông Werka 6135-150 giúp loại bỏ hoàn toàn các sai số tích lũy khi đảo chiều đo kiểm. Bạn hoàn toàn có thể tin tưởng vào kết quả hiển thị trên từng vạch chia.

3. Xuất xứ Made in Europe và chuẩn cơ khí chính xác DIN 877

Trên thị trường hiện nay có vô số dòng nivo giá rẻ không rõ nguồn gốc gây sai lệch kết quả đo nghiêm trọng. Trái lại, nivo khung vuông Werka 6135-150 tự hào mang dấu ấn Made in Europe được khắc chìm tinh xảo.

Quy trình gia công và hiệu chỉnh tại nhà máy Châu Âu tuân thủ chặt chẽ tiêu chuẩn DIN 877 danh tiếng. Từng sản phẩm nivo khung vuông Werka 6135-150 trước khi xuất xưởng đều phải trải qua hàng chục bước kiểm tra quang học laser nghiêm ngặt.

Kính quang học dùng làm ống thủy trên nivo khung vuông Werka 6135-150 có độ trong suốt hoàn hảo, không bị ố vàng hay khúc xạ méo mó. Dung dịch chất lỏng bên trong là este đặc chế không bay hơi và không đổi màu theo thời gian.

Người vận hành nhà xưởng sẽ tiết kiệm được rất nhiều thời gian hiệu chỉnh máy nhờ độ ổn định nhiệt vượt trội của nivo khung vuông Werka 6135-150. Dù môi trường gia công có biến đổi nhiệt độ, bọt khí vẫn phản ứng tức thì và chính xác.

Bạn có thể dễ dàng tham khảo thêm các dòng thiết bị đo lường chất lượng cao khác tại trang chủ Werka Việt Nam để trang bị đồng bộ cho phòng đo kiểm tiêu chuẩn.

Hình 2: Hệ thống ống thủy quang học cao cấp và rãnh V 4 mặt trên nivo khung vuông Werka 6135-150 Châu Âu.

4. Thân gang đúc đặc chủng chống biến dạng và hệ rãnh V 4 mặt

Điểm mạnh cơ học vượt trội của nivo khung vuông Werka 6135-150 nằm ở vật liệu chế tạo từ gang xám đặc chủng (Special Cast Iron). Khối gang được ủ nhiệt khử toàn bộ ứng suất dư bên trong trước khi đưa lên máy mài rà chính xác.

Khả năng hấp thụ rung động của gang đúc giúp nivo khung vuông Werka 6135-150 đứng vững chãi trên bề mặt phôi kim loại mà không bị trượt hay rung lắc bọt khí. Cấu trúc khung vuông dạng hộp rỗng vừa tối ưu trọng lượng vừa duy trì độ cứng vững tuyệt đối.

Cả 4 mặt tiếp xúc của nivo khung vuông Werka 6135-150 đều được phay rãnh chữ V (V-groove) góc 90 độ chuẩn mực. Thiết kế thông minh này cho phép gá đặt thước chắc chắn lên các trục tròn, ống dẫn hướng hoặc trục cán kim loại.

Nhờ rãnh V đối xứng hoàn hảo, người thợ có thể đặt nivo khung vuông Werka 6135-150 lên các thanh trượt tròn máy tiện CNC mà không cần đồ gá phụ trợ phức tạp. Thiết bị sẽ tự định tâm chính xác dọc theo đường sinh của trục.

Mặt phẳng ngoài cùng của nivo khung vuông Werka 6135-150 được mài rà thủ công đạt độ phẳng micromet. Khi áp sát vào bàn map đá granite hoặc sống trượt gang, độ mút chân không nhẹ đảm bảo sự tiếp xúc 100% diện tích bề mặt.

Đặc tính chống mài mòn tuyệt vời của gang đúc giúp nivo khung vuông Werka 6135-150 chống lại các vết xước nhỏ do mạt sắt trong xưởng gia công. Tuổi thọ cơ học của thiết bị có thể kéo dài hàng chục năm nếu được bảo dưỡng đúng cách.

5. Ống bọt thủy kép quang học siêu nhạy 0.02mm/m

Trái tim của nivo khung vuông Werka 6135-150 là hệ thống ống bọt thủy kép gồm 1 ống ngang chính và 1 ống đứng phụ. Ống thủy ngang được cố định bên trong lồng bảo vệ bằng kính dày chống va đập.

Độ cong của lòng ống thủy tinh trên nivo khung vuông Werka 6135-150 được mài chuẩn xác bằng công nghệ quang học Châu Âu. Bề mặt trong nhẵn bóng tuyệt đối giúp bọt khí di chuyển mượt mà mà không có hiện tượng giật cục hay dính thành ống.

Vạch chia độ trên nivo khung vuông Werka 6135-150 được khắc laser sắc nét với độ tương phản cao, phủ lớp men chống phai màu. Kỹ sư đo kiểm có thể dễ dàng đọc giá trị bọt khí từ nhiều góc nhìn mà không bị hiện tượng khúc xạ gây lóa mắt.

Độ nhạy 0.02mm/m của nivo khung vuông Werka 6135-150 cho phép phát hiện ngay cả độ lún móng máy cực nhỏ. Bạn chỉ cần điều chỉnh nhẹ bu-lông chân máy là đã thấy bọt khí dịch chuyển rõ rệt trên thang đo.

Cơ cấu vít tinh chỉnh hai đầu ống thủy trên nivo khung vuông Werka 6135-150 cho phép người dùng tự hiệu chuẩn lại điểm 0 dễ dàng. Bạn không cần gửi thước đi xa mỗi khi cần cân chỉnh định kỳ tại xưởng.

Hình 3: Ứng dụng nivo khung vuông Werka 6135-150 kiểm tra độ vuông góc cột máy và thăng bằng bàn trượt CNC.

6. Ứng dụng thực tế của nivo khung vuông Werka 6135-150 trong nhà xưởng CNC

Trong thực tế sản xuất, nivo khung vuông Werka 6135-150 là thiết bị không thể thiếu của các đội ngũ bảo trì và lắp đặt máy công cụ. Dưới đây là những ứng dụng tiêu biểu nhất:

• Cân chỉnh thăng bằng bàn máy phay CNC: Đặt nivo khung vuông Werka 6135-150 theo 2 trục X-Y để loại bỏ hoàn toàn độ nghiêng bề mặt gá chi tiết.
• Kiểm tra độ vuông góc cột đứng trục Z: Áp mặt hông của nivo khung vuông Werka 6135-150 vào ray trượt đứng máy phay để kiểm tra độ vuông góc so với mặt bàn.
• Cân bằng song song băng máy tiện: Đặt rãnh V của nivo khung vuông Werka 6135-150 lên sống trượt tròn hoặc trục định tâm để phát hiện độ võng hoặc độ vặn xoắn thân máy.
• Căn chỉnh robot công nghiệp và đồ gá hàn: Sử dụng nivo khung vuông Werka 6135-150 để kiểm soát độ nghiêng mặt bích gắn tay gắp và bàn xoay định vị phôi.
• Đo kiểm nghiệm thu móng máy và bàn map gang: Đảm bảo toàn bộ bệ đỡ máy cơ khí đạt độ phẳng và thăng bằng tuyệt đối theo chuẩn quốc tế.

Khi gia công khuôn mẫu ô tô đòi hỏi dung sai micromet, việc cân máy bằng nivo khung vuông Werka 6135-150 là bước khởi đầu bắt buộc. Điều này giúp dao cắt không bị ăn lệch thành và tăng tuổi thọ trục chính đáng kể.

Đối với thợ sửa chữa máy cơ cũ, nivo khung vuông Werka 6135-150 là trợ thủ đắc lực giúp phát hiện các vị trí băng máy bị mòn không đều. Từ đó, người thợ có phương án cạo rà hoặc mài lại ray dẫn hướng chính xác nhất.

Bạn cũng có thể kết hợp kiểm tra độ rơ trục chính bằng các dòng đồng hồ so chân gập chính xác của Werka để hoàn tất quá trình cân chỉnh toàn diện.

7. Hướng dẫn quy trình đảo chiều kiểm tra chuẩn xác cùng nivo khung vuông Werka 6135-150

Để đạt được kết quả đo trung thực 100%, quy trình đảo chiều (Reversal Method) với nivo khung vuông Werka 6135-150 phải được tuân thủ nghiêm ngặt theo các bước sau:

Bước 1: Vệ sinh bề mặt đo: Dùng khăn mềm không xơ thấm cồn công nghiệp lau sạch bề mặt cần đo và 4 mặt đáy của nivo khung vuông Werka 6135-150. Tuyệt đối không để dính mạt kim loại hay dầu mỡ thừa.

Bước 2: Đặt thước và ghi nhận giá trị lần 1: Đặt nhẹ nhàng nivo khung vuông Werka 6135-150 lên bàn máy theo phương cần kiểm tra. Chờ 10-15 giây để bọt khí ổn định hoàn toàn rồi đọc số vạch lệch bọt khí.

Bước 3: Xoay ngược 180 độ và ghi nhận lần 2: Nhấc thước lên và xoay ngược 180 độ đúng vị trí cũ trên bàn máy. Đặt nivo khung vuông Werka 6135-150 xuống và đọc lại vị trí bọt thủy.

Bước 4: Tính toán giá trị độ nghiêng thực tế: Nếu bọt khí ở cả 2 lần quay đối xứng đều nhau quanh tâm, thước nivo khung vuông Werka 6135-150 đang ở trạng thái chuẩn hoàn hảo. Độ nghiêng thực tế của bàn máy bằng trung bình cộng giá trị đọc của hai lần đo.

Bước 5: Cân chỉnh bu-lông chân máy: Tiến hành vặn tăng chỉnh bu-lông chân máy cho đến khi bọt khí của nivo khung vuông Werka 6135-150 nằm chính giữa 2 vạch chuẩn trung tâm ở cả 2 chiều đảo.

Phương pháp đảo chiều thông minh này giúp bạn loại trừ hoàn toàn sai số của bản thân dụng cụ đo. Dòng thước nivo khung vuông Werka 6135-150 luôn mang lại sự tin cậy tuyệt đối trong từng thao tác đo đạc.

8. Bí quyết bảo dưỡng và hiệu chuẩn nivo vuông duy trì độ bền 20 năm

Một thiết bị kiểm chuẩn cao cấp như nivo khung vuông Werka 6135-150 cần được chăm sóc đúng quy chuẩn cơ khí để giữ vững độ chính xác trọn đời:

Tránh sốc nhiệt độ: Khi mang nivo khung vuông Werka 6135-150 từ phòng đo có điều hòa ra nhà xưởng nóng, hãy để thước thích nghi nhiệt độ môi trường ít nhất 30 phút trước khi đo.

Chống gỉ sét bề mặt gang: Sau khi hoàn thành công việc, hãy lau khô và thoa một lớp dầu chống gỉ chuyên dụng mỏng lên 4 mặt phẳng và rãnh V của nivo khung vuông Werka 6135-150.

Cất giữ trong hộp bảo vệ: Luôn đặt nivo khung vuông Werka 6135-150 vào hộp xốp chống sốc khi không sử dụng. Tuyệt đối không để thước va chạm với các dụng cụ kim loại nặng khác trên bàn làm việc.

Kiểm tra định kỳ điểm Zero: Mỗi 6 tháng, hãy đặt nivo khung vuông Werka 6135-150 lên bàn map chuẩn cấp 00 để kiểm tra lại vị trí cân bằng bọt khí và tinh chỉnh vít nếu cần thiết.

Với sự bền bỉ của thân gang đúc Châu Âu, nivo khung vuông Werka 6135-150 sẽ trở thành tài sản giá trị đồng hành cùng sự phát triển của xưởng cơ khí của bạn.

9. Giải pháp đo lường đồng bộ cùng hệ sinh thái thiết bị kiểm chuẩn Werka

Bên cạnh sản phẩm nivo khung vuông Werka 6135-150, thương hiệu Werka còn cung cấp dải thiết bị đo lường cơ khí chính xác toàn diện cho phòng KCS:

Đối với các kích thước phôi cần kiểm tra đường kính ngoài và độ dày, bạn có thể trang bị các dòng thước panme cơ khí và điện tử chuẩn xác 0.001mm của hãng.

Để đo nhanh kích thước bao và độ sâu lỗ khoan, các loại thước cặp điện tử inox chống nước IP67 của Werka sẽ là sự bổ sung hoàn hảo cho bộ đồ nghề xưởng máy.

Sự kết hợp đồng bộ giữa nivo khung vuông Werka 6135-150 và các thiết bị đo Werka khác đảm bảo tính liên tục và độ chuẩn xác đồng nhất trong toàn bộ quy trình kiểm soát chất lượng QA/QC.

Bạn có thể tìm hiểu thêm về tiêu chuẩn chất lượng sản phẩm trên cổng thông tin toàn cầu chính thức tại Werka Global Website.

10. Mua nivo khung vuông Werka 6135-150 chính hãng giá tốt tại Werka Việt Nam

Werka Việt Nam tự hào là đại diện phân phối chính thức dòng sản phẩm nivo khung vuông Werka 6135-150 cùng đầy đủ chứng chỉ kiểm định và bảo hành chính hãng.

Khi mua nivo khung vuông Werka 6135-150 tại hệ thống phân phối của chúng tôi, quý khách hàng sẽ được hưởng những chính sách vượt trội:

• 100% Sản phẩm nivo khung vuông Werka 6135-150 nhập khẩu chính hãng Made in Europe, nguyên đai nguyên kiện.
• Đầy đủ chứng từ CO/CQ và hỗ trợ hiệu chuẩn cấp chứng nhận đo lường Quatest theo yêu cầu của doanh nghiệp.
• Chính sách bảo hành 12 tháng chính hãng, 1 đổi 1 nếu phát sinh lỗi kỹ thuật từ nhà sản xuất.
• Đội ngũ kỹ thuật viên am hiểu chuyên sâu sẵn sàng tư vấn giải pháp đo kiểm tối ưu cho từng loại máy móc cơ khí.
• Giao hàng nhanh toàn quốc, hỗ trợ kiểm tra hàng và thử độ thăng bằng trước khi thanh toán.

Hãy liên hệ ngay với chúng tôi hôm nay để nhận báo giá ưu đãi tốt nhất cho nivo khung vuông Werka 6135-150 và nâng tầm độ chính xác cho nhà xưởng của bạn!
