Nivo cân bằng cơ khí chính xác dạng thanh 160mm độ chia 0.02mm/m Made in Germany chuẩn DIN 877 Werka 6129-160 (Spirit Level – Germany)

1. Nivo cơ khí Đức Werka 6129-160 – Đỉnh cao kiểm chuẩn thăng bằng Made in Germany

Khi cân chỉnh các dòng máy phay CNC 5 trục, máy tiện chính xác cao hoặc máy mài phẳng quang học, yêu cầu về độ phẳng thăng bằng luôn đòi hỏi mức dung sai tiệm cận sự hoàn hảo. Thiết bị đo kiểm nivo cơ khí Đức Werka 6129-160 ra đời như một biểu tượng chuẩn mực của ngành đo lường thế giới.

Được thiết kế và chế tạo trực tiếp tại Cộng hòa Liên bang Đức (Made in and originated from Germany), sản phẩm nivo cơ khí Đức Werka 6129-160 hội tụ toàn bộ những tinh hoa luyện kim và công nghệ mài quang học hàng đầu Châu Âu.

Một trong những nỗi đau lớn nhất của kỹ sư khi dùng nivo độ nhạy cao 0.02mm/m là hiện tượng thân nhiệt bàn tay truyền qua thân kim loại làm thước bị cong vênh cục bộ. Dòng thước nivo cơ khí Đức Werka 6129-160 giải quyết triệt để vấn đề này nhờ tích hợp lớp ốp cách nhiệt kỹ thuật cao cấp hai bên tay cầm.

Với chiều dài lý tưởng 160mm, nivo cơ khí Đức Werka 6129-160 mang lại sự cơ động tuyệt vời khi thao tác trong các khoang gia công chật hẹp của máy công cụ. Người thợ có thể đặt thước lên bàn máy, gá kẹp hay trục trượt một cách vững chãi và an toàn.

Sở hữu độ nhạy 0.02mm/m tuân thủ nghiêm ngặt tiêu chuẩn DIN 877, nivo cơ khí Đức Werka 6129-160 giúp các nhà máy gia công linh kiện hàng không vũ trụ và y tế kiểm soát chất lượng lắp ráp đạt độ tin cậy tuyệt đối.

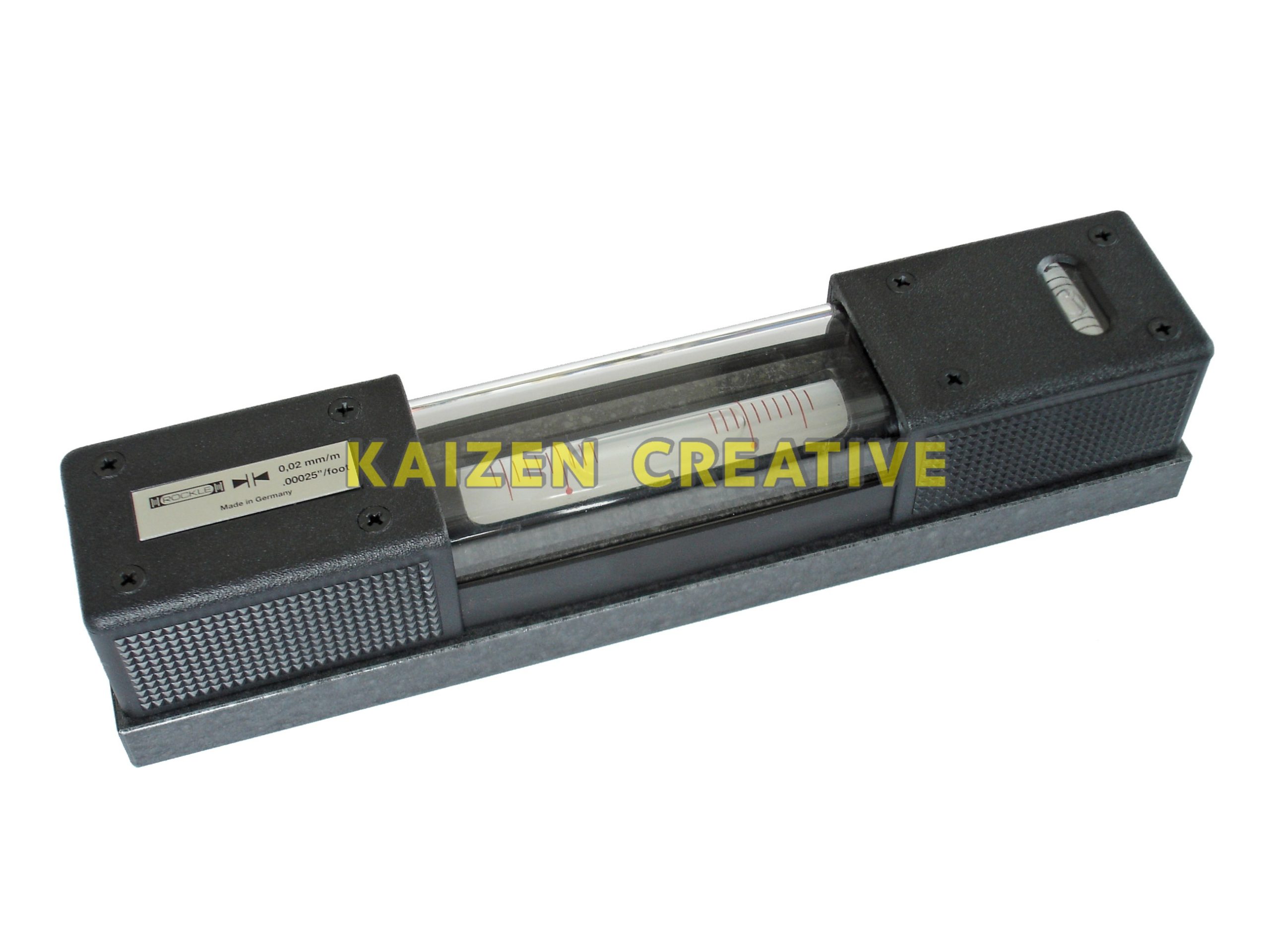

Hình 1: Thước nivo cơ khí Đức Werka 6129-160 Made in Germany tích hợp tay cầm bọc ốp cách nhiệt cao cấp chống sai số nhiệt độ.

2. Bảng thông số kỹ thuật chi tiết nivo cơ khí Đức Werka 6129-160

Mỗi chi tiết trên nivo cơ khí Đức Werka 6129-160 đều được định chuẩn theo các thông số kỹ thuật chính xác tuyệt đối từ phòng thí nghiệm đo lường CHLB Đức. Dưới đây là bảng thông số chính thức từ catalog nhà máy:

Với độ phân giải đạt 0.02mm/m, mỗi vạch chia trên ống thủy của nivo cơ khí Đức Werka 6129-160 tương ứng với độ dốc nghiêng chỉ 0.02 milimet trên 1 mét chiều dài. Đây là thước đo chuẩn mực cao nhất cho các phòng KCS hiện đại.

Độ phẳng và góc vuông giữa các mặt đo của nivo cơ khí Đức Werka 6129-160 được kiểm soát bằng công nghệ quang học tiên tiến, đảm bảo không có bất kỳ sai số góc nào khi đảo chiều đo.

3. Di sản cơ khí chính xác DIN 877 và nguồn gốc xuất xứ CHLB Đức

Nước Đức từ lâu đã nổi tiếng khắp toàn cầu về độ khắt khe và độ bền vượt thời gian trong ngành chế tạo máy móc chính xác. Thiết bị nivo cơ khí Đức Werka 6129-160 mang đầy đủ giá trị cốt lõi của di sản cơ khí Đức danh giá.

Được dập nổi dòng chữ Made in Germany sắc nét, sản phẩm nivo cơ khí Đức Werka 6129-160 là lời khẳng định vững chắc về chất lượng gia công đỉnh cao và độ tin cậy tuyệt đối.

Tiêu chuẩn DIN 877 đặt ra những yêu cầu cực kỳ nghiêm ngặt về bán kính cong ống thủy tinh, độ phẳng bề mặt gang và khả năng chịu tải cơ học. Từng chiếc nivo cơ khí Đức Werka 6129-160 đều phải vượt qua bài kiểm tra độ nhạy quang học trước khi xuất xưởng.

Ống thủy tinh quang học trên nivo cơ khí Đức Werka 6129-160 có độ trong suốt hoàn hảo, không bị biến dạng quang học khi nhìn nghiêng. Chất lỏng bên trong là este tinh khiết chống đóng băng và chống bay hơi trọn đời.

Bạn có thể tham khảo thêm các giải pháp đo kiểm cơ khí chất lượng cao tại trang chủ chính thức của Werka Việt Nam để xây dựng phòng kiểm chuẩn đạt chuẩn quốc tế.

Hình 2: Đế lăng trụ rãnh V mài rà tinh xảo kết hợp cụm 2 ống bọt thủy chính xác cao trên nivo cơ khí Đức Werka 6129-160.

4. Đột phá ốp cách nhiệt (Insulation Protection) – Triệt tiêu 100% sai số thân nhiệt

Trong kỹ thuật đo lường vi mô, nhiệt độ là kẻ thù số một gây ra sai lệch số liệu mà nhiều thợ cơ khí thường vô tình bỏ qua. Dòng sản phẩm nivo cơ khí Đức Werka 6129-160 sở hữu tính năng đột phá: Insulation Protection (Bọc ốp cách nhiệt bảo vệ).

Thân nhiệt bình thường của con người vào khoảng 37 độ C, trong khi môi trường xưởng đo tiêu chuẩn thường là 20 độ C. Khi người thợ cầm trực tiếp vào thân gang của nivo truyền thống trong vài phút, nhiệt lượng từ bàn tay sẽ truyền sang khối kim loại gây giãn nở nhiệt không đồng đều.

Sự giãn nở nhiệt không đều này sẽ làm thân thước bị uốn cong vi mô, khiến bọt thủy 0.02mm/m chạy lệch từ 1 đến 2 vạch đo mà người thợ không hề hay biết. Hiện tượng này dẫn đến sai sót nghiêm trọng khi nghiệm thu máy công cụ.

Với nivo cơ khí Đức Werka 6129-160, hai bên thân thước được ốp vật liệu polyme kỹ thuật có hệ số dẫn nhiệt cực thấp. Lớp ốp này tạo thành rào cản ngăn cách 100% nhiệt lượng từ bàn tay truyền vào khối gang đúc bên trong.

Nhờ đó, khi cầm nắm và thao tác đo bằng nivo cơ khí Đức Werka 6129-160, nhiệt độ thân thước luôn giữ nguyên trạng thái cân bằng nhiệt với môi trường. Kết quả đo bọt khí luôn ổn định và trung thực tuyệt đối.

5. Thân gang đúc đặc chủng và đế lăng trụ rãnh V định tâm trục tròn siêu chuẩn

Khối thân của nivo cơ khí Đức Werka 6129-160 được đúc từ loại gang xám đặc chủng chất lượng cao. Khối kim loại này trải qua chu trình ủ nhiệt khử toàn bộ ứng suất dư bên trong, loại trừ hoàn toàn nguy cơ biến dạng cơ học.

Khả năng giảm chấn vượt trội của gang xám giúp nivo cơ khí Đức Werka 6129-160 hấp thụ triệt để rung động từ sàn xưởng. Bọt khí nhanh chóng dừng lại ở vị trí cân bằng chỉ sau vài giây gá đặt.

Mặt đáy của nivo cơ khí Đức Werka 6129-160 được gia công mài phẳng tinh xảo dạng lăng trụ và xẻ rãnh chữ V (Ground prismatic base with V-groove) góc 90 độ chuẩn mực. Thiết kế này mang lại khả năng đo đạc đa năng cho cả mặt phẳng lẫn mặt cong hình trụ.

Khi đặt nivo cơ khí Đức Werka 6129-160 lên trục chính máy tiện, trục cán thép hoặc thanh trượt dẫn hướng tròn, hai cạnh của rãnh V sẽ tự động ôm sát và định tâm thước song song hoàn hảo với đường sinh của trục.

Độ bóng và độ phẳng của mặt đáy nivo cơ khí Đức Werka 6129-160 đạt cấp độ tiếp xúc micromet. Khi đặt lên bàn map đá granite, thước tạo độ hít êm ái, ngăn chặn bụi bẩn lọt vào khe hở gây sai lệch kết quả đo.

6. Hệ thống 2 ống bọt thủy quang học Đức siêu nhạy 0.02mm/m

Hệ thống chỉ thị quang học trên nivo cơ khí Đức Werka 6129-160 được trang bị cụm ống thủy kép gồm 1 ống bọt thủy ngang chính và 1 ống bọt thủy đứng phụ:

Ống bọt thủy chính của nivo cơ khí Đức Werka 6129-160 được bọc trong lồng kính bảo vệ chống bụi và chống va đập. Lòng ống thủy tinh được mài vòm quang học siêu mịn, giúp bọt khí di chuyển mượt mà mà không có hiện tượng giật cục hay dính thành ống.

Vạch chia milimet trên ống thủy của nivo cơ khí Đức Werka 6129-160 được khắc laser sắc nét với độ tương phản cực cao, giúp người vận hành dễ dàng quan sát và xác định chính xác số vạch lệch bọt khí.

Cơ cấu vít hiệu chỉnh vi sai tích hợp cho phép kỹ thuật viên dễ dàng hiệu chuẩn lại điểm 0 của nivo cơ khí Đức Werka 6129-160 một cách chuẩn xác sau thời gian dài sử dụng liên tục.

Ống bọt thủy đứng phụ trên nivo cơ khí Đức Werka 6129-160 được cố định góc 90 độ, cho phép người thợ nhanh chóng kiểm tra phương thẳng đứng của các vách máy và trụ dẫn hướng.

Hình 3: Hộp vali nhựa cao cấp Fancy Box và ứng dụng cân chỉnh bàn máy phay CNC của nivo cơ khí Đức Werka 6129-160.

7. Ứng dụng thực tế của nivo cơ khí Đức Werka 6129-160 trong lắp ráp máy CNC

Với chất lượng hoàn thiện tuyệt hảo và độ tin cậy chuẩn Đức, nivo cơ khí Đức Werka 6129-160 là thiết bị đo chuẩn mực trong nhiều lĩnh vực công nghiệp cao cấp:

• Cân chỉnh thăng bằng bàn máy phay CNC: Đặt nivo cơ khí Đức Werka 6129-160 theo phương X và Y trên bàn máy để điều chỉnh chân máy, triệt tiêu độ dốc và độ vặn xoắn bệ máy.
• Kiểm tra độ thẳng và thăng bằng ray trượt máy tiện: Sử dụng rãnh V của nivo cơ khí Đức Werka 6129-160 đặt lên băng máy để phát hiện độ mòn không đều dọc theo hành trình gia công.
• Lắp đặt trục vít me bi và ray dẫn hướng tuyến tính: Đảm bảo độ song song của ray trượt với độ chính xác 0.02mm/m bằng nivo cơ khí Đức Werka 6129-160, giúp bi trượt chạy êm và tăng tuổi thọ cụm dẫn hướng.
• Nghiệm thu bàn map đá granite và bàn map gang: Kiểm tra độ thăng bằng tổng thể của phòng đo lường KCS theo tiêu chuẩn ISO.
• Căn chỉnh đồng tâm động cơ và hộp giảm tốc: Giúp các trục quay đạt độ đồng phẳng tối đa, loại bỏ rung động và tiếng ồn trong quá trình vận hành liên tục.

Chiều dài 160mm của nivo cơ khí Đức Werka 6129-160 là kích thước vàng, giúp thợ cơ khí dễ dàng di chuyển và đặt thước lên các bề mặt phôi nhỏ hẹp mà các dòng nivo dài không thể tiếp cận được.

Trong các xưởng gia công khuôn mẫu chính xác, nivo cơ khí Đức Werka 6129-160 là bảo chứng cho sự hoàn hảo của từng chi tiết gia công xuất xưởng.

Để kiểm tra độ đảo hướng trục chính sau khi cân bàn máy, bạn có thể kết hợp thêm dòng đồng hồ so chân gập siêu nhạy của Werka để hoàn tất quá trình kiểm chuẩn.

8. Hướng dẫn quy trình 5 bước cân chỉnh thăng bằng đảo chiều chuẩn xác từng micron

Phương pháp đảo chiều (Reversal Method) với nivo cơ khí Đức Werka 6129-160 giúp loại bỏ hoàn toàn sai số dụng cụ, mang lại kết quả đo trung thực 100%:

Bước 1: Làm sạch bề mặt tiếp xúc: Dùng khăn mềm không xơ lau sạch bề mặt cần đo và đế rãnh V của nivo cơ khí Đức Werka 6129-160 bằng dung dịch cồn tẩy rửa chuyên dụng.

Bước 2: Cầm vào vị trí ốp cách nhiệt và đặt thước: Cầm hai tay vào phần ốp nhựa cách nhiệt của nivo cơ khí Đức Werka 6129-160, nhẹ nhàng đặt thước lên mặt phẳng cần đo và chờ bọt khí đứng yên trong 10 giây.

Bước 3: Đọc và ghi nhận số vạch lệch lần 1: Quan sát vị trí bọt khí trên ống thủy chính của nivo cơ khí Đức Werka 6129-160 và ghi lại giá trị độ lệch.

Bước 4: Xoay ngược thước 180 độ: Nhấc thước lên và xoay ngược 180 độ đúng vị trí ban đầu. Đặt nivo cơ khí Đức Werka 6129-160 xuống và đọc lại vị trí bọt thủy lần 2.

Bước 5: Tinh chỉnh bu-lông chân máy: Nếu bọt khí đối xứng đều qua vạch 0 ở cả hai chiều, tiến hành siết nới bu-lông chân máy cho đến khi bọt khí của nivo cơ khí Đức Werka 6129-160 nằm chính giữa vạch chuẩn tâm.

Nhờ lớp ốp cách nhiệt bảo vệ, người thợ có thể thoải mái thực hiện nhiều lần đo đảo chiều mà không lo nhiệt độ bàn tay làm sai lệch kết quả.

9. Hộp vali nhựa cao cấp Fancy Box và bí quyết bảo quản nivo bền bỉ 30 năm

Mỗi sản phẩm nivo cơ khí Đức Werka 6129-160 khi xuất xưởng đều được đi kèm hộp vali nhựa cao cấp (Fancy Plastic Box) có khóa gài chắc chắn và mút định hình chống sốc tuyệt đối:

Bảo quản trong hộp chuyên dụng: Khi không sử dụng, luôn cất nivo cơ khí Đức Werka 6129-160 vào vali nhựa lót mút. Hộp bảo vệ giúp ngăn ngừa va chạm cơ học và tránh bụi bẩn ẩm ướt xâm nhập.

Chống gỉ sét đế gang đúc: Lau khô mồ hôi và thoa một lớp dầu bảo dưỡng mỏng lên đế lăng trụ rãnh V của nivo cơ khí Đức Werka 6129-160 sau mỗi ca làm việc.

Tránh ánh nắng trực tiếp: Không để nivo cơ khí Đức Werka 6129-160 phơi nắng trực tiếp ngoài trời để bảo vệ độ trong suốt của ống quang học và dung dịch este bên trong.

Kiểm định định kỳ hàng năm: Gửi nivo cơ khí Đức Werka 6129-160 đến các trung tâm kiểm định đo lường uy tín mỗi năm một lần để cấp chứng nhận hiệu chuẩn phục vụ đánh giá ISO.

Tuân thủ đúng các quy tắc bảo quản trên sẽ giúp nivo cơ khí Đức Werka 6129-160 luôn giữ vững độ chính xác 0.02mm/m nguyên bản suốt hàng chục năm sử dụng.

10. Đồng bộ hệ sinh thái thiết bị đo lường kiểm chuẩn cao cấp Werka

Để tối ưu hóa năng lực sản xuất và nâng cao độ chính xác của sản phẩm gia công, doanh nghiệp nên đầu tư đồng bộ cùng nivo cơ khí Đức Werka 6129-160:

Trang bị các dòng thước cặp điện tử inox Werka chống nước IP67 để đo nhanh kích thước bao và khoảng cách lỗ khoan trên chi tiết máy.

Sử dụng các mẫu thước panme đo ngoài độ chia 0.001mm của Werka để kiểm soát chặt chẽ dung sai trục tiện và vòng bi chuyển động.

Sự kết hợp hoàn hảo giữa nivo cơ khí Đức Werka 6129-160 và các thiết bị đo kiểm Werka khác tạo nên quy trình quản lý chất lượng QA/QC chuyên nghiệp và toàn diện nhất.

Quý khách có thể tìm hiểu thêm thông tin về các dòng sản phẩm đo kiểm cao cấp khác trên trang web toàn cầu tại Werka Global Website.

11. Mua nivo cơ khí Đức Werka 6129-160 chính hãng giá tốt tại Werka Việt Nam

Werka Việt Nam là đơn vị nhập khẩu và phân phối độc quyền dòng sản phẩm nivo cơ khí Đức Werka 6129-160 trên thị trường Việt Nam với cam kết uy tín tuyệt đối:

Khách hàng khi đặt mua nivo cơ khí Đức Werka 6129-160 tại hệ thống phân phối của chúng tôi sẽ nhận được những quyền lợi vượt trội:

• 100% Sản phẩm nivo cơ khí Đức Werka 6129-160 nhập khẩu chính hãng Made in Germany, nguyên tem mã vạch xuất xưởng.
• Đầy đủ chứng từ CO, CQ và hỗ trợ cấp chứng nhận hiệu chuẩn kiểm định Quatest 1, Quatest 3 theo yêu cầu doanh nghiệp.
• Chính sách bảo hành 12 tháng chính hãng, cam kết 1 đổi 1 nếu phát sinh lỗi kỹ thuật từ nhà sản xuất Đức.
• Đội ngũ kỹ sư đo lường giàu kinh nghiệm hỗ trợ tư vấn kỹ thuật và hướng dẫn sử dụng tận tình.
• Giao hàng hỏa tốc toàn quốc, quý khách được quyền mở hộp kiểm tra độ êm bọt khí trước khi thanh toán.

Hãy liên hệ ngay với Werka Việt Nam hôm nay để nhận báo giá ưu đãi tốt nhất cho nivo cơ khí Đức Werka 6129-160 và nâng tầm độ chính xác cho nhà xưởng cơ khí của bạn!
