Nivo khung vuông cơ khí chính xác 150x150mm độ chia 0.02mm/m Made in Germany có ốp cách nhiệt chuẩn DIN 877 Werka 6130-150 (Frame Spirit Level – Germany)

1. Nivo khung vuông Đức Werka 6130-150 – Đỉnh cao cân chỉnh 4 chiều chuẩn mực Made in Germany

Trong kỹ thuật cân chỉnh máy công cụ chính xác cao, việc kiểm soát đồng thời độ phẳng thăng bằng, độ thẳng đứng và góc vuông 90 độ giữa trục Z và bàn máy là yêu cầu sống còn. Thiết bị kiểm chuẩn nivo khung vuông Đức Werka 6130-150 là giải pháp đỉnh cao hội tụ toàn bộ những tinh hoa công nghệ đo lường CHLB Đức.

Khác biệt với các dòng nivo dạng thanh truyền thống, nivo khung vuông Đức Werka 6130-150 sở hữu thiết kế khung vuông khép kín 4 cạnh 150x150mm. Cấu trúc này cho phép kỹ sư đo đạc toàn diện cả phương ngang, phương đứng và độ vuông góc mà không cần tháo lắp nhiều dụng cụ phụ trợ.

Đặc biệt, khi thao tác xoay lật nivo khung vuông liên tục, nhiệt lượng từ bàn tay người thợ (37 độ C) truyền vào khối gang là nguyên nhân hàng đầu gây cong vênh vi mô và méo góc vuông 90 độ. Dòng thước nivo khung vuông Đức Werka 6130-150 đã giải quyết triệt để nỗi đau này bằng hệ thống ốp cách nhiệt kỹ thuật cao (Insulation Handle) bọc quanh các tay nắm khung.

Được sản xuất và nhập khẩu nguyên chiếc từ CHLB Đức (Made in and originated from Germany) đạt chuẩn DIN 877, nivo khung vuông Đức Werka 6130-150 mang lại độ chính xác 0.02mm/m hoàn hảo. Đây là bảo chứng vững chắc cho chất lượng gia công của các xưởng khuôn mẫu chính xác hàng đầu.

Kích thước 150x150mm nhỏ gọn giúp nivo khung vuông Đức Werka 6130-150 dễ dàng đặt vừa vặn vào các khoang máy phay CNC và máy tiện hiện đại. Bạn hoàn toàn có thể tự tin nghiệm thu từng chi tiết máy với độ tin cậy tuyệt đối.

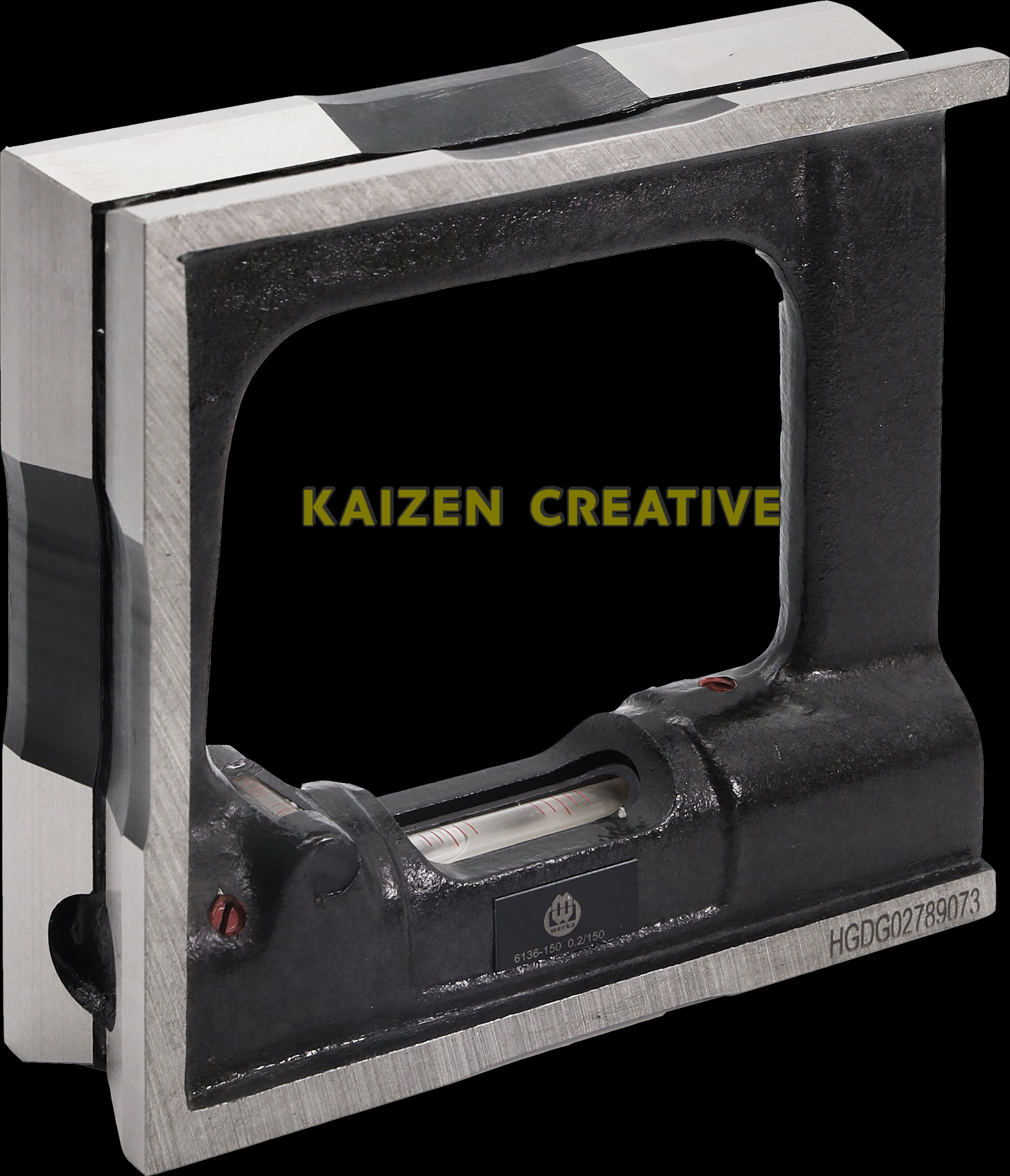

Hình 1: Thước nivo khung vuông Đức Werka 6130-150 Made in Germany tích hợp ốp cách nhiệt tay cầm chuyên dụng cân chỉnh máy CNC.

2. Bảng thông số kỹ thuật chi tiết nivo khung vuông Đức Werka 6130-150

Mỗi thông số trên nivo khung vuông Đức Werka 6130-150 đều được kiểm soát nghiêm ngặt theo các tiêu chuẩn đo lường quốc tế khắt khe nhất. Dưới đây là bảng thông số kỹ thuật chi tiết từ catalog chính thức của nhà sản xuất Werka Germany:

Với độ phân giải đạt 0.02mm/m, mỗi vạch trên thang đo của nivo khung vuông Đức Werka 6130-150 chỉ rõ độ dốc nghiêng chỉ 20 micromet trên chiều dài 1 mét. Đây là mức chuẩn xác lý tưởng cho các chuyên gia lắp máy CNC.

Góc vuông 90 độ tuyệt đối giữa 4 cạnh của nivo khung vuông Đức Werka 6130-150 giúp kỹ sư dễ dàng phát hiện độ vặn xoắn của thân máy phay và máy tiện chỉ trong vài thao tác đảo chiều đơn giản.

3. Di sản cơ khí chính xác DIN 877 và nguồn gốc xuất xứ CHLB Đức

Nước Đức luôn là cái nôi của những tiêu chuẩn kỹ thuật khắt khe nhất thế giới. Sản phẩm nivo khung vuông Đức Werka 6130-150 được sản xuất và hoàn thiện trực tiếp tại CHLB Đức, mang trọn vẹn giá trị đỉnh cao của nền cơ khí chính xác Châu Âu.

Dấu dập chìm Made in Germany cùng chứng nhận tiêu chuẩn công nghiệp Đức DIN 877 là lời cam kết mạnh mẽ nhất về chất lượng của nivo khung vuông Đức Werka 6130-150.

Quy trình kiểm tra góc vuông và độ phẳng 4 mặt của nivo khung vuông Đức Werka 6130-150 được thực hiện bằng hệ thống đo giao thoa quang học laser đa trục, đảm bảo độ đồng phẳng và vuông góc không có sai số tích lũy.

Ống thủy tinh quang học trên nivo khung vuông Đức Werka 6130-150 có độ trong suốt tuyệt đối và khả năng chống trầy xước vượt trội. Dung dịch este cao cấp bên trong không bao giờ bị biến chất, vẩn đục hay đóng băng trong suốt vòng đời sử dụng.

Quý khách hàng có thể khám phá thêm các thiết bị đo kiểm cơ khí chất lượng cao tại trang chủ chính thức của Werka Việt Nam để xây dựng phòng KCS đạt chuẩn quốc tế.

Hình 2: Mặt rãnh V 4 cạnh và hệ thống ống bọt thủy quang học kép siêu nhạy của nivo khung vuông Đức Werka 6130-150.

4. Đột phá ốp cách nhiệt quanh khung (Insulation Handle) – Triệt tiêu 100% sai số thân nhiệt

Một trong những điểm sáng công nghệ đột phá nhất trên nivo khung vuông Đức Werka 6130-150 chính là thiết kế Insulation protection (Handle) – Hệ thống ốp cách nhiệt bảo vệ quanh các tay nắm khung:

Khi thao tác cân chỉnh máy, người thợ phải liên tục cầm nắm, xoay lật nivo khung vuông theo 4 chiều khác nhau. Thân nhiệt bàn tay (37 độ C) truyền vào các thanh gang kim loại sẽ làm dãn nở nhiệt cục bộ không đều, khiến góc 90 độ bị méo và bọt thủy 0.02mm/m chạy lệch từ 1 đến 2 vạch đo.

Để triệt tiêu hoàn toàn hiện tượng này, các thanh khung của nivo khung vuông Đức Werka 6130-150 được bọc các tấm ốp polyme kỹ thuật cao cấp có hệ số truyền nhiệt gần như bằng không. Lớp ốp này đóng vai trò như bức tường ngăn cách nhiệt lượng bàn tay truyền vào khối gang.

Nhờ đó, kỹ sư đo kiểm có thể thoải mái cầm nắm nivo khung vuông Đức Werka 6130-150 thao tác trong nhiều giờ mà nhiệt độ của thân thước vẫn giữ nguyên mức cân bằng với nhiệt độ phòng đo. Kết quả hiển thị của bọt khí luôn ổn định và trung thực 100%.

Bề mặt lớp ốp cách nhiệt trên nivo khung vuông Đức Werka 6130-150 còn được tạo vân nhám chống trượt, giúp người thợ cầm nắm cực kỳ chắc chắn, an toàn ngay cả khi tay dính dầu nhớt nhà xưởng.

5. Khung gang đúc đặc chủng và hệ thống rãnh V 4 mặt ôm khít trục tròn

Khung của nivo khung vuông Đức Werka 6130-150 được đúc nguyên khối từ gang xám đặc chủng chất lượng cao (Special Cast Iron). Khối kim loại trải qua quá trình ủ nhiệt và già hóa tự nhiên, loại bỏ toàn bộ ứng suất dư bên trong.

Nhờ cấu trúc gang đúc vững chắc, nivo khung vuông Đức Werka 6130-150 có khả năng dập tắt mọi rung động cơ học từ sàn xưởng. Bọt khí nhanh chóng dừng lại ở vị trí cân bằng chỉ sau 5 giây gá đặt.

Cả 4 mặt tiếp xúc của nivo khung vuông Đức Werka 6130-150 đều được phay rãnh chữ V lăng trụ (Ground prismatic base with V-groove) góc 90 độ đối xứng hoàn hảo. Thiết kế này mang lại sự linh hoạt tối đa khi đo các bề mặt cong hình trụ.

Khi đặt nivo khung vuông Đức Werka 6130-150 lên các trục chính máy tiện, trục cán thép hoặc thanh trượt tròn máy CNC, hai mép của rãnh V sẽ tự động ôm sát và định tâm thước thẳng hàng tuyệt đối với đường sinh của trục.

Bề mặt phẳng của nivo khung vuông Đức Werka 6130-150 được mài rà tinh xảo đạt độ phẳng micromet. Khi áp sát vào bàn máy phẳng hoặc bàn map đá granite, thước tạo độ hít êm ái, đảm bảo bề mặt tiếp xúc đạt 100% diện tích.

6. Hệ thống 2 ống bọt thủy quang học Đức siêu nhạy 0.02mm/m

Cụm chỉ thị quang học trên nivo khung vuông Đức Werka 6130-150 bao gồm 1 ống bọt thủy chính nằm ngang và 1 ống bọt thủy phụ thẳng đứng:

Ống bọt thủy chính của nivo khung vuông Đức Werka 6130-150 được gia công mài vòm quang học với độ nhẵn bề mặt trong tuyệt đối. Bọt khí di chuyển cực kỳ mượt mà, phản ứng tức thì với mọi rung động vi mô và không bao giờ bị hiện tượng dính thành ống.

Vạch chia độ trên ống thủy nivo khung vuông Đức Werka 6130-150 được khắc laser sắc nét với nền quang học chống lóa. Kỹ sư có thể dễ dàng đọc kết quả đo từ nhiều góc nhìn khác nhau mà không lo hiện tượng sai góc thị giác (Parallax error).

Cơ cấu vít vi chỉnh hai đầu ống thủy của nivo khung vuông Đức Werka 6130-150 cho phép người dùng tự hiệu chuẩn lại điểm cân bằng Zero một cách dễ dàng và chuẩn xác sau nhiều năm sử dụng.

Ống bọt thủy thẳng đứng trên nivo khung vuông Đức Werka 6130-150 được hiệu chuẩn góc 90 độ tuyệt đối so với mặt đáy nằm ngang, giúp bạn kiểm soát phương thẳng đứng của các cột máy chỉ trong một cái nhìn.

Hình 3: Hộp vali nhựa cao cấp Fancy Box và ứng dụng cân chỉnh 4 chiều cột máy phay CNC của nivo khung vuông Đức Werka 6130-150.

7. Ứng dụng thực chiến của nivo khung vuông Đức Werka 6130-150 tại nhà xưởng CNC

Nhờ sự kết hợp hoàn hảo giữa kết cấu khung vuông, độ chính xác 0.02mm/m chuẩn Đức và ốp cách nhiệt chống sai số, nivo khung vuông Đức Werka 6130-150 đáp ứng trọn vẹn các yêu cầu đo kiểm phức tạp nhất:

• Cân chỉnh thăng bằng 2 trục X-Y bàn máy phay CNC: Đặt nivo khung vuông Đức Werka 6130-150 theo các phương vuông góc để triệt tiêu độ dốc và độ vặn xoắn bệ máy.
• Kiểm tra độ vuông góc cột đứng trục Z so với bàn máy: Áp mặt hông của nivo khung vuông Đức Werka 6130-150 vào sống trượt đứng để kiểm soát góc vuông 90 độ tuyệt đối.
• Căn chỉnh độ song song sống trượt và trục chính máy tiện: Sử dụng rãnh V 4 mặt của nivo khung vuông Đức Werka 6130-150 đặt lên băng máy để kiểm tra độ côn và độ mòn không đều.
• Lắp đặt ray dẫn hướng tuyến tính và trục vít me bi: Đảm bảo hệ thống dẫn hướng đạt độ thẳng và song song với dung sai 0.02mm/m bằng nivo khung vuông Đức Werka 6130-150.
• Nghiệm thu bàn map đá granite và khung máy đo CMM: Đảm bảo toàn bộ hệ thống bệ đỡ đạt chuẩn thăng bằng cao nhất trước khi hiệu chuẩn quang học.

Kích thước 150x150mm của nivo khung vuông Đức Werka 6130-150 mang lại sự cơ động tối đa, giúp người thợ dễ dàng thao tác bên trong khoang gia công chật hẹp của máy phay 5 trục.

Trong các xưởng chế tạo khuôn mẫu ô tô và linh kiện y tế, nivo khung vuông Đức Werka 6130-150 là bảo chứng vàng cho độ chính xác của từng sản phẩm xuất xưởng.

Để kiểm tra độ rơ và độ đảo mặt đầu trục chính, bạn có thể kết hợp thêm các dòng đồng hồ so chân gập siêu nhạy của Werka để hoàn thiện quy trình cân chỉnh.

8. Hướng dẫn quy trình 5 bước cân chỉnh cột Z và góc vuông 90 độ chuẩn từng micron

Quy trình đo kiểm đảo chiều (Reversal Method) 4 mặt với nivo khung vuông Đức Werka 6130-150 giúp loại bỏ hoàn toàn sai số tích lũy, mang lại kết quả trung thực tuyệt đối:

Bước 1: Vệ sinh bề mặt đo: Dùng khăn sạch lau sạch bụi bẩn và dầu mỡ bám trên bàn máy và 4 mặt đáy của nivo khung vuông Đức Werka 6130-150.

Bước 2: Cầm vào tay ốp cách nhiệt và đặt thước: Cầm hai tay vào phần ốp cách nhiệt của nivo khung vuông Đức Werka 6130-150, nhẹ nhàng đặt thước lên mặt bàn máy và chờ bọt khí đứng yên trong 10 giây.

Bước 3: Đọc vị trí bọt thủy và đảo chiều 180 độ: Ghi nhận số vạch lệch lần 1, sau đó nhấc thước xoay 180 độ đúng vị trí cũ để đọc lần 2. Điều chỉnh bu-lông chân máy đến khi bọt khí về giữa vạch 0 ở cả hai chiều.

Bước 4: Kiểm tra độ thẳng đứng cột Z: Áp mặt hông rãnh V của nivo khung vuông Đức Werka 6130-150 vào sống trượt trục Z. Quan sát ống bọt thủy đứng và tinh chỉnh bu-lông cột máy cho đến khi bọt khí cân bằng hoàn hảo.

Bước 5: Kiểm tra góc vuông 90 độ tổng thể: Lật các cạnh còn lại của nivo khung vuông Đức Werka 6130-150 để kiểm tra tính vuông góc đối xứng giữa các trục truyền động của máy.

Nhờ lớp ốp cách nhiệt bảo vệ quanh khung, bạn có thể lặp lại nhiều chu trình đo kiểm mà nhiệt độ thân thước vẫn hoàn toàn ổn định.

9. Hộp vali nhựa cao cấp Fancy Box và bí quyết duy trì độ chuẩn xác 30 năm

Mỗi chiếc nivo khung vuông Đức Werka 6130-150 khi xuất xưởng đều được đi kèm một hộp vali nhựa cao cấp (Fancy Plastic Box) có khóa gài chắc chắn và mút định hình chống sốc tuyệt đối:

Bảo quản trong vali chuyên dụng: Khi không sử dụng, luôn cất nivo khung vuông Đức Werka 6130-150 vào vali nhựa Fancy Box để chống bụi, chống ẩm và ngăn ngừa va đập rơi vỡ.

Lau dầu chống gỉ định kỳ: Sau mỗi ca làm việc, thoa một lớp dầu bảo dưỡng mỏng lên 4 mặt gang mài và rãnh V của nivo khung vuông Đức Werka 6130-150.

Tránh ánh nắng trực tiếp: Không để nivo khung vuông Đức Werka 6130-150 dưới ánh nắng gắt hoặc gần nguồn nhiệt cao để bảo vệ độ bền của ống thủy quang học.

Hiệu chuẩn định kỳ hàng năm: Đưa nivo khung vuông Đức Werka 6130-150 đến các trung tâm đo lường uy tín để kiểm tra và cấp giấy hiệu chuẩn phục vụ đánh giá ISO.

Thực hiện đúng quy trình bảo quản sẽ giúp nivo khung vuông Đức Werka 6130-150 luôn đồng hành bền bỉ cùng sự nghiệp phát triển cơ khí của bạn suốt hàng chục năm.

10. Đồng bộ hệ sinh thái thiết bị kiểm chuẩn chất lượng cao cùng Werka

Để xây dựng một phòng đo kiểm KCS đạt chuẩn quốc tế, việc trang bị đồng bộ thiết bị cùng nivo khung vuông Đức Werka 6130-150 là chiến lược đầu tư mang lại giá trị to lớn:

Bạn có thể trang bị thêm các dòng thước cặp điện tử inox chống nước IP67 của Werka để đo nhanh kích thước bao và độ sâu chi tiết máy.

Đối với việc kiểm soát dung sai trục và rãnh then chính xác đến micromet (0.001mm), dải sản phẩm thước panme đo ngoài và đo trong của Werka sẽ là mảnh ghép hoàn hảo bên cạnh nivo khung vuông Đức Werka 6130-150.

Sự kết hợp đồng bộ giữa nivo khung vuông Đức Werka 6130-150 và hệ sinh thái dụng cụ Werka giúp nâng tầm vị thế thương hiệu gia công của doanh nghiệp trong mắt đối tác quốc tế.

Quý khách hàng có thể tìm hiểu thêm về các tiêu chuẩn đo lường của hãng trên website toàn cầu tại Werka Global Website.

11. Mua nivo khung vuông Đức Werka 6130-150 chính hãng giá tốt tại Werka Việt Nam

Werka Việt Nam tự hào là đơn vị phân phối chính thức sản phẩm nivo khung vuông Đức Werka 6130-150 trên toàn quốc với những cam kết chất lượng vượt trội:

Khi đặt mua nivo khung vuông Đức Werka 6130-150 tại hệ thống phân phối của chúng tôi, quý khách hàng hoàn toàn yên tâm với chính sách hậu mãi:

• 100% Sản phẩm nivo khung vuông Đức Werka 6130-150 nhập khẩu chính hãng Made in Germany, nguyên hộp và đầy đủ mã vạch xuất xưởng.
• Cung cấp đầy đủ giấy chứng nhận xuất xứ CO, chứng nhận chất lượng CQ và hỗ trợ cấp giấy hiệu chuẩn Quatest theo yêu cầu.
• Chính sách bảo hành 12 tháng chính hãng, cam kết 1 đổi 1 nếu phát sinh lỗi kỹ thuật từ nhà sản xuất Đức.
• Đội ngũ kỹ sư cơ khí giàu kinh nghiệm hỗ trợ tư vấn giải pháp đo kiểm tối ưu cho từng loại máy móc công cụ.
• Giao hàng nhanh toàn quốc, quý khách được quyền mở hộp kiểm tra bọt thủy và độ êm ái trước khi thanh toán.

Hãy liên hệ ngay với Werka Việt Nam hôm nay để sở hữu siêu phẩm nivo khung vuông Đức Werka 6130-150 và nâng tầm độ chính xác cho nhà xưởng của bạn!
