Thước panme đo mũi khoan Werka 217-6186 (0-20mm/IP65)

Sử dụng panme đo mũi khoan Werka 217-6186 là giải pháp kỹ thuật tối ưu để kiểm soát độ dày lõi của mũi khoan và các rãnh hẹp cơ khí chính xác tuyệt đối. Trong mài dao cụ và sản xuất mũi khoan xoắn, việc kiểm tra độ dày lõi (web thickness) là yếu tố quyết định độ bền cơ học và khả năng thoát phoi của mũi khoan.

Thiết bị sở hữu dải đo đặc biệt $0-20\text{mm}$ cùng hai đầu đo thiết dạng hình nón nhọn giúp luồn sâu vào đáy các rãnh chật hẹp cực kỳ thăng bằng. Dưới đây là bài phân tích chuyên sâu về thiết kế đầu nhọn carbide tiếp xúc điểm, tiêu chuẩn bảo vệ IP65 và nguyên lý ứng dụng thực tế của dòng thước đo mũi khoan chuyên dụng này.

Thiết kế đầu đo hình nón nhọn lách sâu lòng rãnh xoắn

Đo độ dày lõi của mũi khoan hoặc đáy của các rãnh chữ V yêu cầu đầu đo phải chọc lọt sâu vào đáy khe hẹp.

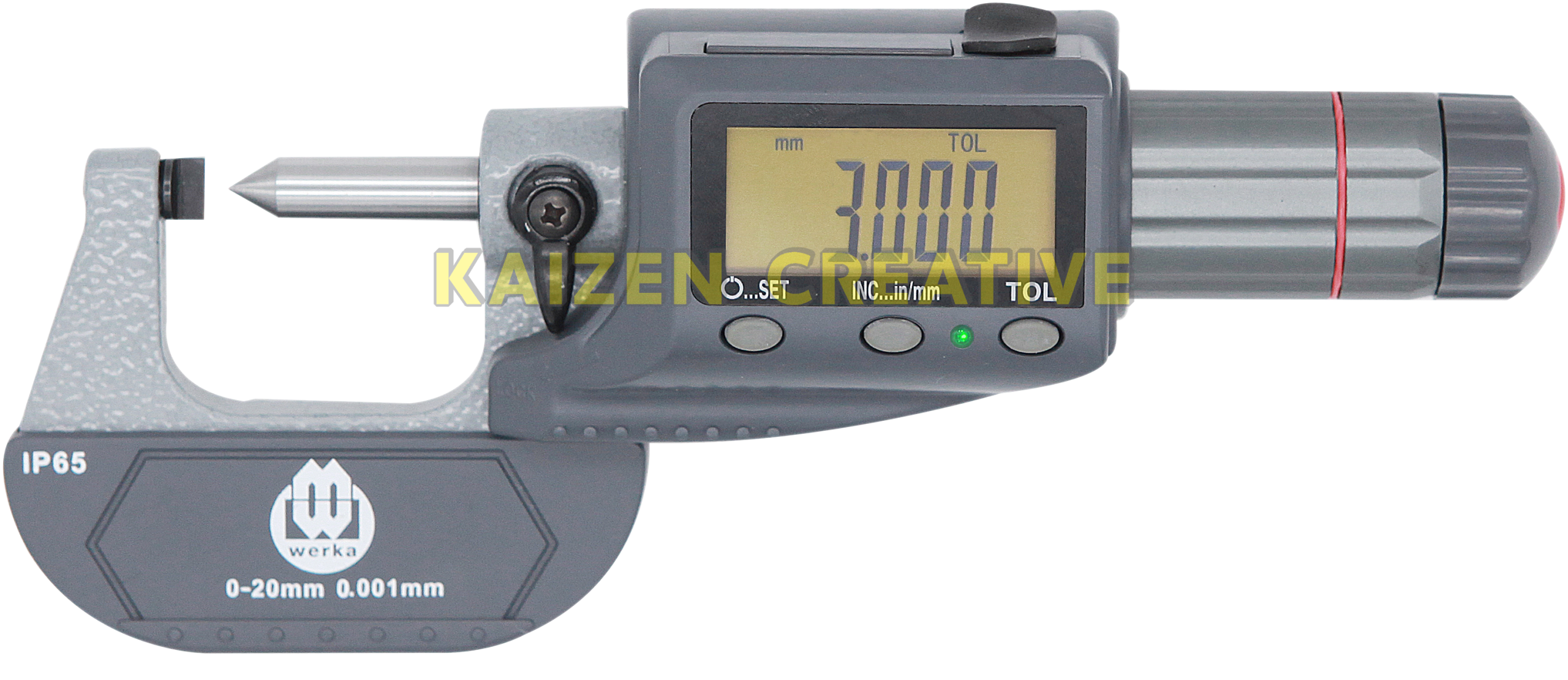

Thước panme đo mũi khoan Werka 217-6186 sở hữu cặp đầu đo (spindle và anvil) vát nhọn hình nón sắc nét.

Góc vát hình nón cho phép chốt đo đi thẳng vào lòng rãnh xoắn mà không bị cấn sườn hai bên lưỡi cắt.

Đầu nhọn giúp lấy kích thước chính xác tại vị trí mỏng nhất của lõi, loại bỏ hoàn toàn các khe hở ảo.

Trục đo spindle có đường kính phi 6.5mm được tôi cứng cơ học tịnh tiến vi sai êm ái qua thimble bánh cóc.

Vật liệu Carbide chống mòn tuyệt đối cho mũi đo nhọn

Các mũi đo dạng nhọn có diện tiếp xúc cực kỳ nhỏ nên chịu áp lực nén tập trung cục bộ rất lớn khi kẹp đo.

Nếu làm bằng thép thường, mũi nhọn sẽ rất nhanh bị vẹt đầu hoặc mẻ mũi, gây sai số vĩnh viễn cho thước.

Hãng Werka đã chế tạo phần đỉnh mũi nhọn hoàn toàn bằng hợp kim Carbide siêu cứng (Carbide measuring points).

Vật liệu Carbide đảm bảo độ cứng vững bề mặt kịch trần, chống mài mòn cơ học xuất sắc khi ma sát với HSS.

Đỉnh nhọn bền bỉ giữ vững biên dạng hình nón chuẩn xác qua hàng vạn lần đo kiểm chi tiết máy cứng.

Đèn LED báo hiệu giới hạn dung sai thông minh

Trong các xưởng mài dao cụ cắt gọt, việc phân loại nhanh loạt mũi khoan đạt chuẩn là yêu cầu cơ bản.

Thước panme đo mũi khoan Werka 217-6186 tích hợp một đèn LED màu xanh lá cây nằm ngay phía dưới màn hình LCD.

Kỹ thuật viên QC thiết lập giới hạn dung sai độ dày lõi cho phép theo bản vẽ kỹ thuật phôi.

Khi kẹp đo, nếu bề dày lõi đạt tiêu chuẩn thiết kế, đèn LED xanh lá cây sẽ tự động phát sáng báo hiệu tức thời.

Người thợ dễ dàng phân loại nhanh ống đạt mà không cần mất thời gian căng mắt đọc từng con số hiển thị số trên màn hình.

Phân tích sâu tiêu chuẩn bảo vệ chống bụi nước kịch trần IP65

Máy mài dao cụ công nghiệp luôn phun nhiều dung dịch làm mát coolant để giải nhiệt phôi khi cắt mài.

Thiết bị được thiết kế đạt tiêu chuẩn bảo vệ IP65 chống bụi và nước phun trực tiếp an toàn kịch trần.

Chỉ số bụi số 6 ngăn ngừa hoàn toàn các hạt bụi mịn kim loại xâm nhập gây chập hỏng bảng mạch điện tử.

Chỉ số nước số 5 bảo vệ thước an toàn trước các tia nước áp lực bắn từ vòi phun làm mát ngoài dây chuyền mài dao cụ.

Khung thước gang đúc tĩnh điện chắc chắn kết hợp tấm ốp nhựa cách nhiệt bọc đáy để ngăn giãn nở nhiệt từ tay thợ.

Thông số kỹ thuật panme đo mũi khoan Werka 217-6186

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng panme đo mũi khoan điện tử Werka:

Model panme đo mũi khoan Werka 217-6186 sở hữu dải đo hữu dụng đặc thù từ 0-20mm với sai số cực nhỏ chỉ $\pm 0.003\text{mm}$.

Thước được chế tạo tuân thủ nghiêm ngặt tiêu chuẩn DIN863 danh tiếng của Đức, đảm bảo chất lượng lường kịch trần châu Âu.

Kích thước tổng thể panme đo mũi khoan Werka 217-6186

Kích thước thân thước quyết định độ cơ động khi cầm tay làm việc. Bảng dưới đây thể hiện các trị số kỹ thuật (đơn vị: mm):

Đối với model 217-6186, chiều sâu lòng hàm đo a đạt 57mm cùng chiều cao khung h là 63mm. Lòng ngàm rộng rãi giúp thước luồn sâu đo lõi các mũi khoan xoắn có chiều dài lưỡi cắt lớn thuận lợi.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế

Ứng dụng thực tế trong công nghiệp sản xuất dao cụ cắt gọt

Sản phẩm panme đo mũi khoan Werka 217-6186 là dụng cụ đo chuyên dụng đắc lực cho các tác vụ:

Đo kiểm tra độ dày lõi của mũi khoan xoắn sau khi mài tạo lưỡi cắt tại các cơ sở phục hồi dao cụ.

Đo đường kính đáy của rãnh then hình chữ V, các rãnh hẹp trên các trục tròn kim loại.

Đo kiểm tra dung sai chiều dày vách của các chi tiết đúc có biên dạng lòng lõm sâu phức tạp.

Để hoàn thiện bộ công cụ đo lường chất lượng, việc kết hợp thước đầu nhọn điện tử với các dòng thước panme đo ngoài tiêu chuẩn khác là giải pháp tối ưu nhất cho phòng QC.

Sản phẩm phù hợp với những ai?

Thước đo số Werka 217-6186 là trang bị nâng cấp chuyên nghiệp cho các nhóm đối tượng:

Thợ vận hành máy mài dao cụ chuyên nghiệp cần đo kiểm soát độ dày lõi mũi khoan HSS, Carbide.

Kỹ thuật viên phòng đo lường chất lượng KCS/QC của các nhà máy sản xuất dụng cụ cắt gọt cơ khí.

Kỹ sư thiết kế khuôn mẫu cần cụm đầu nhọn để đo các khe hở hẹp trên lõi khuôn dập.

Lưu ý khi sử dụng và cách bảo quản thước để duy trì độ chính xác

Hệ thống cảm biến điện tử nhạy cảm yêu cầu người dùng tuân thủ đúng quy trình vận hành và bảo quản cơ bản:

Luôn dùng vải khô mềm lau sạch mạt sắt, chất làm mát bám trên hai đầu nhàm carbide của thước trước khi đo.

Xoay nhẹ núm bánh cóc phụ (ratchet thimble) ở đuôi thước để kẹp phôi vừa lực, tuyệt đối không siết mạnh thimble lớn.

Khi cất giữ thước vào hộp nhựa, nhấn nút OFF để tắt nguồn LCD và chừa khoảng hở ngàm khoảng 1mm chống han rỉ tiếp xúc.

Nếu không sử dụng thước trên 3 tháng, hãy tháo viên pin 3V CR2032 ra ngoài để tránh axit rò rỉ làm rỉ sét khay pin.

Bảo quản thước nguyên bản trong hộp nhựa chống va đập đi kèm gói hạt hút ẩm để triệt tiêu hơi ẩm tích tụ.

Các câu hỏi thường gặp khi sử dụng panme đo mũi khoan Werka 217-6186

Kết luận

Thước panme đo mũi khoan Werka 217-6186 dải đo 0-20mm chống nước IP65 là dụng cụ đo lường chính xác, bền bỉ và hiện đại hàng đầu cho phòng QC và nhà xưởng tiện mài dao cụ. Sự kết hợp giữa màn hình LCD hiển thị số trực quan, độ chia $0.001\text{mm}$ siêu mịn, tiêu chuẩn chống nước bụi IP65 cùng sai số chỉ $\pm 0.003\text{mm}$ giúp thợ cơ khí đo phôi nhanh chóng, loại bỏ hoàn toàn các sai số đọc vạch cơ học và đảm bảo chất lượng gia công phôi luôn đạt chuẩn dung sai thiết kế khắt khe nhất.

Hãy trang bị panme đo mũi khoan Werka 217-6186 chính hãng để nâng cao hiệu suất kiểm QC số hóa và khẳng định chất lượng gia công chính xác cao cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
