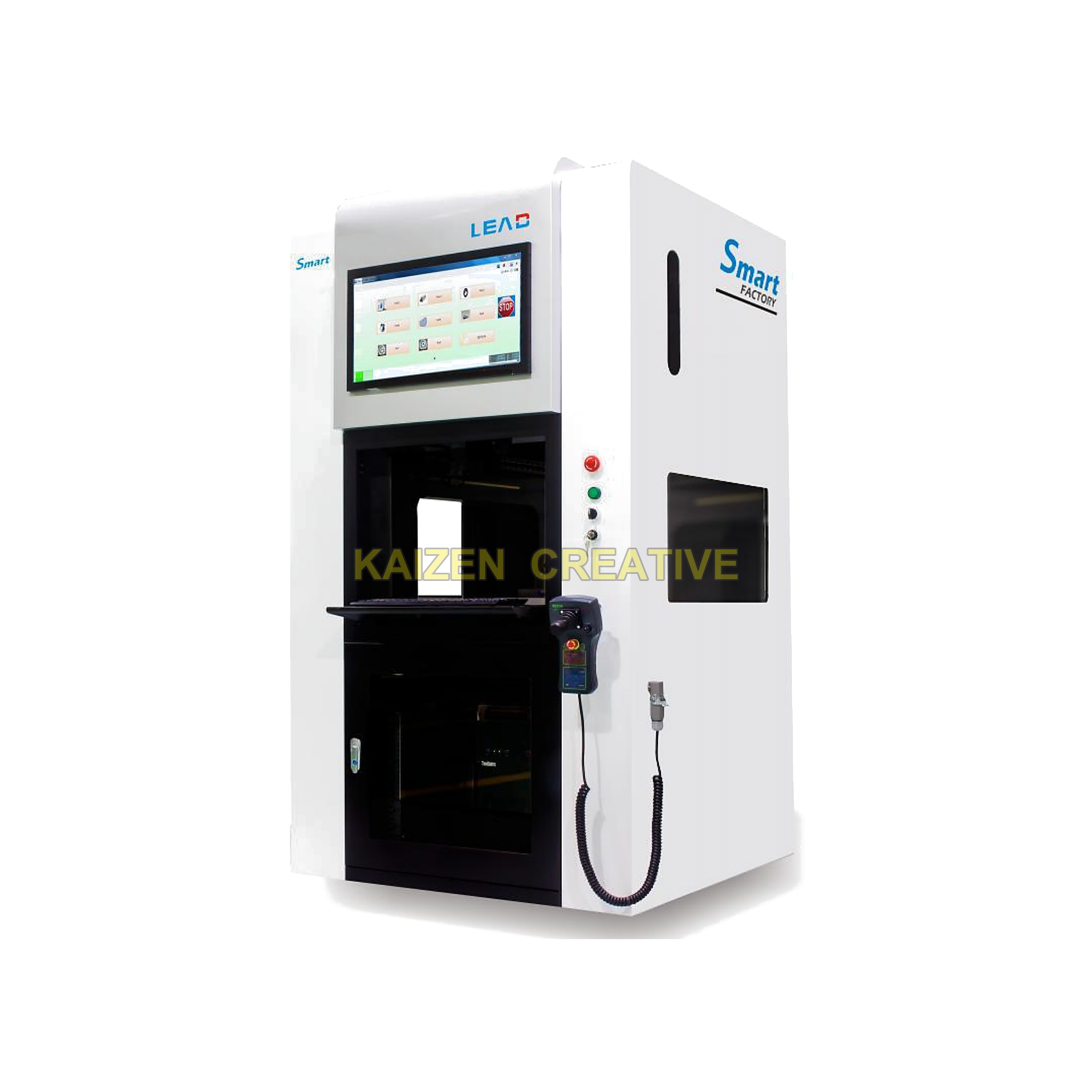

Máy Đo Tọa Độ 3D CMM Tốc Độ Siêu Cao Nhà Xưởng LEAD SMART Series (Model Smart 432 / Smart 655)
Mục Lục Nội Dung
1. Tổng quan đột phá: Vì sao máy đo tọa độ 3D CMM nhà xưởng tốc độ siêu cao LEAD SMART Series cách mạng hóa đo kiểm In-Line?
Trong các nhà máy gia công cơ khí CNC sản xuất hàng loạt (linh kiện điện tử 3C, phụ tùng ô tô, thiết bị y tế), việc phải mang từng phôi từ xưởng gia công vào phòng Lab điều hòa tiêu chuẩn (20°C) để chờ đo CMM gây mất rất nhiều thời gian và không thể phản hồi tức thì để bù dao cho máy CNC. Để đưa năng lực đo lường 3D đặt ngay sát cạnh trung tâm gia công CNC tại nhà xưởng, LEAD Metrology đã ra mắt dòng máy đo tọa độ 3D CMM tốc độ siêu cao nhà xưởng LEAD SMART Series (Ultra High Speed Shop-Floor CMMs, gồm 2 model: Smart 432 và Smart 655).
Ứng dụng công nghệ động cơ tuyến tính (Linear Motor) kết hợp ray dẫn hướng tuyến tính chính xác cao thay cho đệm khí truyền thống, CMM LEAD SMART Series đạt tốc độ di chuyển kinh ngạc 860 mm/s và gia tốc 5000 mm/s² (nhanh gấp 3 lần máy CMM thông thường). Đặc biệt, máy hoàn toàn không cần nguồn khí nén, làm việc ổn định trong dải nhiệt độ nhà xưởng rộng từ 10°C đến 40°C và tích hợp trực tiếp với cánh tay Robot, băng tải AGV, PLC, RFID và hệ thống FMS/MES, mở ra kỷ nguyên mới cho thiết bị đo lường thông minh Industry 4.0.
2. Phân tích thực trạng: 4 rào cản khiến máy CMM đệm khí truyền thống không thể đặt trực tiếp tại dây chuyền CNC
- Phụ thuộc tuyệt đối vào nguồn khí nén khô sạch: Máy CMM đệm khí truyền thống nếu gặp hơi dầu, bụi bẩn hoặc sụt áp khí nén tại xưởng sẽ lập tức bị tắc lỗ đệm khí và xước thanh dẫn hướng Granite.
- Nhạy cảm với nhiệt độ nhà xưởng (trên 25°C – 38°C): Máy CMM phòng Lab chỉ đảm bảo độ chính xác ở 18°C – 22°C, không thể chịu được biến thiên nhiệt độ lớn cạnh các máy phay/tiện CNC.
- Tốc độ đo chậm gây tắc nghẽn dây chuyền (Bottleneck): Tốc độ di chuyển của máy CMM thông thường không theo kịp nhịp sản xuất (Takt Time) chỉ vài chục giây của dây chuyền tự động.
- Chiếm nhiều diện tích sàn và khó kết nối Robot: Tủ điều khiển rời cồng kềnh và khung máy hở không cho phép Robot gắp thả phôi từ 4 phía.
Dòng máy đo 3D CMM nhà xưởng LEAD SMART Series giải quyết triệt để cả 4 rào cản trên nhờ truyền động động cơ tuyến tính không dùng khí nén, bù nhiệt toàn dải 10°C – 40°C và tốc độ gấp 3 lần.
3. Động cơ tuyến tính (Linear Motor) tốc độ siêu cao 860 mm/s, gia tốc 5000 mm/s² & Vận hành không cần nguồn khí nén
- Động cơ tuyến tính dẫn động trực tiếp (Direct-Drive Linear Motor): Loại bỏ hoàn toàn dây đai, bánh răng và trục vít trung gian, giúp máy đạt tốc độ định vị siêu tốc 860 mm/s và gia tốc 5000 mm/s², nâng cao hiệu suất đo kiểm gấp hơn 300% (3 lần) so với máy CMM truyền thống.
- Ray dẫn hướng tuyến tính độ chính xác cao – Không cần nguồn khí nén (No Air Supply Required): Nhờ loại bỏ ổ đệm khí, nhà máy tiết kiệm hoàn toàn chi phí đầu tư máy nén khí, máy sấy khí và lọc khí tinh, chỉ cần cắm điện là vận hành ngay tại mọi vị trí trong xưởng.
- Độ chính xác đo lường vượt trội: Đạt MPEe từ 1.9 + L/300 μm (Smart 432) và 2.3 + L/300 μm (Smart 655), đáp ứng tiêu chuẩn quốc tế Werka shop-floor coordinate measuring machines.
4. Thích ứng dải nhiệt độ nhà xưởng rộng 10°C – 40°C, buồng chắn bụi khép kín & Cấp phôi tự động 4 hướng
- Làm việc ổn định trong dải nhiệt độ rộng 10°C ~ 40°C: Kết cấu khung cân bằng nhiệt đối xứng kết hợp hệ thống thước quang hệ số giãn nở bằng không (Zero-expansion grating scale) và thuật toán bù nhiệt thông minh cho phép máy đo chính xác ngay trong môi trường nhà xưởng không có phòng điều hòa riêng.
- Thiết kế chống bụi khép kín (Dustproof Enclosure): Toàn bộ cơ cấu dẫn hướng, động cơ tuyến tính và tủ điều khiển đều được bảo vệ kín khít chống bụi bẩn và hơi sương dầu gia công.
- Thiết kế gọn nhẹ & Cấp phôi mở cả 4 phía (Four-Side Feeding): Tủ điện và máy tính tích hợp gọn ngay trong chân máy, tiết kiệm 40% diện tích sàn và cho phép công nhân hoặc Robot cấp/lấy phôi từ cả 4 hướng trước, sau, trái, phải.
5. Tích hợp dây chuyền tự động hóa FMS / MES / Robot / PLC / RFID, đầu đo Renishaw & Điều khiển 1 nút nhấn
- Sẵn sàng cho Nhà máy thông minh (Smart Factory / Industry 4.0): Tích hợp sẵn các cổng giao tiếp chuẩn công nghiệp để kết nối trực tiếp với hệ thống sản xuất linh hoạt FMS, hệ thống điều hành sản xuất MES, bộ điều khiển PLC, cánh tay Robot tự động, đầu đọc mã vạch / chip RFID nhận diện phôi và gửi dữ liệu phản hồi bù dao trực tiếp về máy CNC.
- Vận hành 1 nút nhấn (One-Button Measurement): Đi kèm giao diện màn hình cảm ứng thân thiện hoặc quét mã QR/RFID để tự động gọi chương trình đo mà không cần kỹ thuật viên lập trình phức tạp.
- Tương thích toàn bộ hệ đầu đo Renishaw (UK): Hỗ trợ đầu đo cố định, củ xoay tự động PH10T / PH10M / PH10MQ, đầu đo 5 trục siêu tốc PH20 và đầu quét liên tục SP25M.
6. Phân tích chi tiết 2 model dòng CMM LEAD SMART Series: Smart 432 và Smart 655
- Model Smart 432: Phạm vi đo X×Y×Z đạt 300 × 400 × 200 mm, kích thước tổng thể siêu gọn chỉ 1130 × 1010 × 1990 mm, chiều cao phôi tối đa 300 mm, tải trọng bàn máy 50 kg, trọng lượng máy 800 kg, tốc độ 860 mm/s, gia tốc 5000 mm/s², độ chính xác MPEe = 1.9 + L/300 ~ 2.7 + L/200 μm — lý tưởng cho linh kiện điện tử 3C, vỏ điện thoại, đồng hồ và chi tiết tiện CNC nhỏ.
- Model Smart 655: Phạm vi đo X×Y×Z đạt 500 × 600 × 500 mm, kích thước tổng thể 1480 × 1250 × 2540 mm, chiều cao phôi tối đa 550 mm, tải trọng bàn máy 150 kg, trọng lượng máy 1500 kg, tốc độ 860 mm/s, gia tốc 5000 mm/s², độ chính xác MPEe = 2.3 + L/300 ~ 3.1 + L/200 μm — tối ưu cho phụ tùng ô tô, vỏ hộp số, van thủy lực và khuôn mẫu cỡ vừa.
7. Hệ thống chống rung nhà xưởng tích hợp sẵn & Cảnh báo an toàn đa trạng thái cho sản xuất thông minh
- Chân đế cách ly rung động nhà xưởng: Hấp thụ hiệu quả rung chấn từ các máy phay, máy tiện và máy dập hoạt động xung quanh.
- Cột đèn tín hiệu trạng thái (Andon Tower Light) & Rèm quang an toàn tùy chọn: Giám sát trực quan trạng thái Đang đo / Đạt (OK) / Lỗi (NG) và bảo vệ an toàn khi kết hợp với Robot gắp phôi.
8. Bảng thông số kỹ thuật chi tiết của dòng máy đo 3D CMM nhà xưởng tốc độ siêu cao LEAD SMART Series (Smart 432 & Smart 655)
Dưới đây là bảng thông số kỹ thuật nguyên bản đầy đủ của cả 2 model Smart 432 và Smart 655 theo tiêu chuẩn ISO 10360-2:
| Thông Số Kỹ Thuật | Model Smart 432 | Model Smart 655 |
|---|---|---|
| Phạm vi đo X × Y × Z (mm) | 300 × 400 × 200 | 500 × 600 × 500 |
| Kích thước máy L × W × H (mm) | 1130 × 1010 × 1990 | 1480 × 1250 × 2540 |
| Độ chính xác thể tích MPEe (μm) | 1.9 + L/300 ~ 2.7 + L/200 | 2.3 + L/300 ~ 3.1 + L/200 |
| Chiều cao phôi tối đa (mm) | 300 | 550 |
| Tải trọng bàn máy tối đa (kg) | 50 | 150 |
| Trọng lượng máy (kg) | 800 | 1500 |
| Tốc độ di chuyển tối đa (mm/s) | 860 mm/s | 860 mm/s |
| Gia tốc tối đa (mm/s²) | 5000 mm/s² | 5000 mm/s² |
| Dải nhiệt độ môi trường đảm bảo độ chính xác | 10°C ~ 40°C | 10°C ~ 40°C |
| Yêu cầu nguồn khí nén | Không cần khí nén (Air-Free) | Không cần khí nén (Air-Free) |
9. Danh mục cấu hình tiêu chuẩn và tùy chọn tích hợp tự động hóa In-Line
- Thân máy chính LEAD SMART Series (Smart 432 / Smart 655): Hệ truyền động động cơ tuyến tính 3 trục, ray dẫn hướng tuyến tính chính xác cao, bàn đá Granite, vỏ chắn bụi khép kín và tủ điều khiển tích hợp trong thân máy.
- Hệ thống đầu đo Renishaw (UK): Đầu đo chạm điểm tốc độ cao, đầu đo 5 trục PH20, củ xoay tự động PH10M / PH10MQ hoặc đầu quét SP25M.
- Phần mềm & Giao tiếp tự động hóa: Phần mềm Visual DMIS / Rational DMIS kèm giao diện đo nhanh 1 nút nhấn, mô-đun thống kê SPC thời gian thực và giao thức kết nối PLC / Robot / MES / RFID.
10. Ứng dụng thực tế trên dây chuyền gia công vỏ điện thoại 3C, linh kiện ô tô, y tế và xưởng thông minh Industry 4.0
- Ngành điện tử tiêu dùng 3C: Đo kiểm 100% hoặc lấy mẫu tần suất cao khung vỏ smartphone, vỏ máy tính bảng, bản lề laptop ngay sau nguyên công phay CNC.
- Dây chuyền gia công phụ tùng ô tô – xe máy: Kiểm tra tức thì piston, biên, van, bánh răng và vỏ nhôm đúc trực tiếp tại cell gia công tự động.
- Dây chuyền tự động hóa Robot (Unmanned Lights-Out Factory): Robot gắp phôi từ máy CNC đặt vào pallet trên máy CMM Smart 432 / Smart 655, đo kiểm tự động và phân loại phôi OK/NG hoàn toàn không cần con người.
11. Hướng dẫn quy trình 5 bước đo kiểm tự động khép kín trên dây chuyền với CMM LEAD SMART Series
- Bước 1 – Cấp nguồn điện & Khởi động nhanh (Không cần bật máy nén khí): Bật nguồn máy và khởi động giao diện điều khiển tự động.
- Bước 2 – Nạp phôi tự động bằng Robot hoặc gá nhanh trên Pallet: Đưa phôi từ bốn phía vào bàn đá Granite.
- Bước 3 – Nhận diện mã phôi tự động qua RFID / Barcode: Hệ thống tự động đọc mã chi tiết và tải chương trình đo CNC tương ứng.
- Bước 4 – Đo kiểm tốc độ siêu cao (860 mm/s): Máy hoàn thành chu trình đo chỉ trong vài chục giây nhờ gia tốc 5000 mm/s².
- Bước 5 – Truyền dữ liệu SPC lên hệ thống MES & Phản hồi bù dao CNC: Tự động xuất kết quả OK/NG cho Robot phân loại và gửi thông số hao mòn dao về trung tâm gia công CNC.
12. So sánh hiệu quả: Máy CMM nhà xưởng tốc độ siêu cao LEAD SMART Series vs Máy CMM đệm khí phòng Lab
| Tiêu Chí So Sánh | Máy CMM Nhà Xưởng LEAD SMART Series | Máy CMM Đệm Khí Phòng Lab Truyền Thống |
|---|---|---|
| Tốc độ & Gia tốc đo | Siêu tốc: 860 mm/s & 5000 mm/s² (Nhanh gấp 3 lần) | Khoảng 300 – 500 mm/s & 1000 – 1500 mm/s² |
| Yêu cầu nguồn khí nén | Hoàn toàn không cần khí nén (Tiết kiệm năng lượng & bảo trì) | Bắt buộc cấp khí nén khô sạch 0.6 ~ 0.8 MPa liên tục |
| Dải nhiệt độ làm việc | Rộng: 10°C ~ 40°C (Đặt trực tiếp tại nhà xưởng CNC) | Hẹp: 18°C ~ 22°C (Bắt buộc xây phòng Lab điều hòa riêng) |
13. Nhận định chuyên gia tự động hóa sản xuất và phản hồi từ các nhà máy gia công CNC hàng loạt
Các giám đốc nhà máy thông minh (Smart Factory Director) đánh giá CMM LEAD SMART Series (Smart 432 và Smart 655) là bước đột phá giúp xóa bỏ hoàn toàn khoảng cách giữa xưởng gia công và phòng QC. Việc không cần khí nén, chịu được nhiệt độ 40°C và tốc độ đo nhanh gấp 3 lần giúp một máy CMM Smart có thể thay thế cho 2 – 3 máy CMM truyền thống trên dây chuyền sản xuất liên tục 24/7.
14. Câu hỏi thường gặp (FAQ) về máy đo tọa độ 3D CMM tốc độ siêu cao nhà xưởng LEAD SMART Series
Câu 1: Máy CMM LEAD SMART Series không dùng đệm khí thì di chuyển bằng cơ cấu gì?
Máy sử dụng hệ thống ray dẫn hướng tuyến tính cơ khí siêu chính xác kết hợp động cơ tuyến tính không ma sát (Linear Motor), giúp đạt tốc độ 860 mm/s, gia tốc 5000 mm/s² mà hoàn toàn không cần nguồn khí nén.
Câu 2: Đặt máy ngay cạnh máy phay CNC có nhiệt độ 35°C và bụi dầu thì máy có bị sai số không?
Không. Máy được trang bị thước quang hệ số giãn nở nhiệt bằng 0, hệ thống bù nhiệt tự động trong toàn dải 10°C ~ 40°C và vỏ bọc chống bụi khép kín bảo vệ toàn bộ ray dẫn hướng.
Câu 3: Kết hợp Smart 432 / Smart 655 với đầu đo Renishaw PH20 mang lại lợi ích gì?
Sự kết hợp giữa động cơ tuyến tính tốc độ 860 mm/s của máy Smart và công nghệ chạm điểm 5 trục Renishaw PH20 giúp tăng tốc độ thu thập điểm đo lên gấp 3 – 5 lần, rút ngắn tối đa chu kỳ kiểm tra trên dây chuyền tự động.
