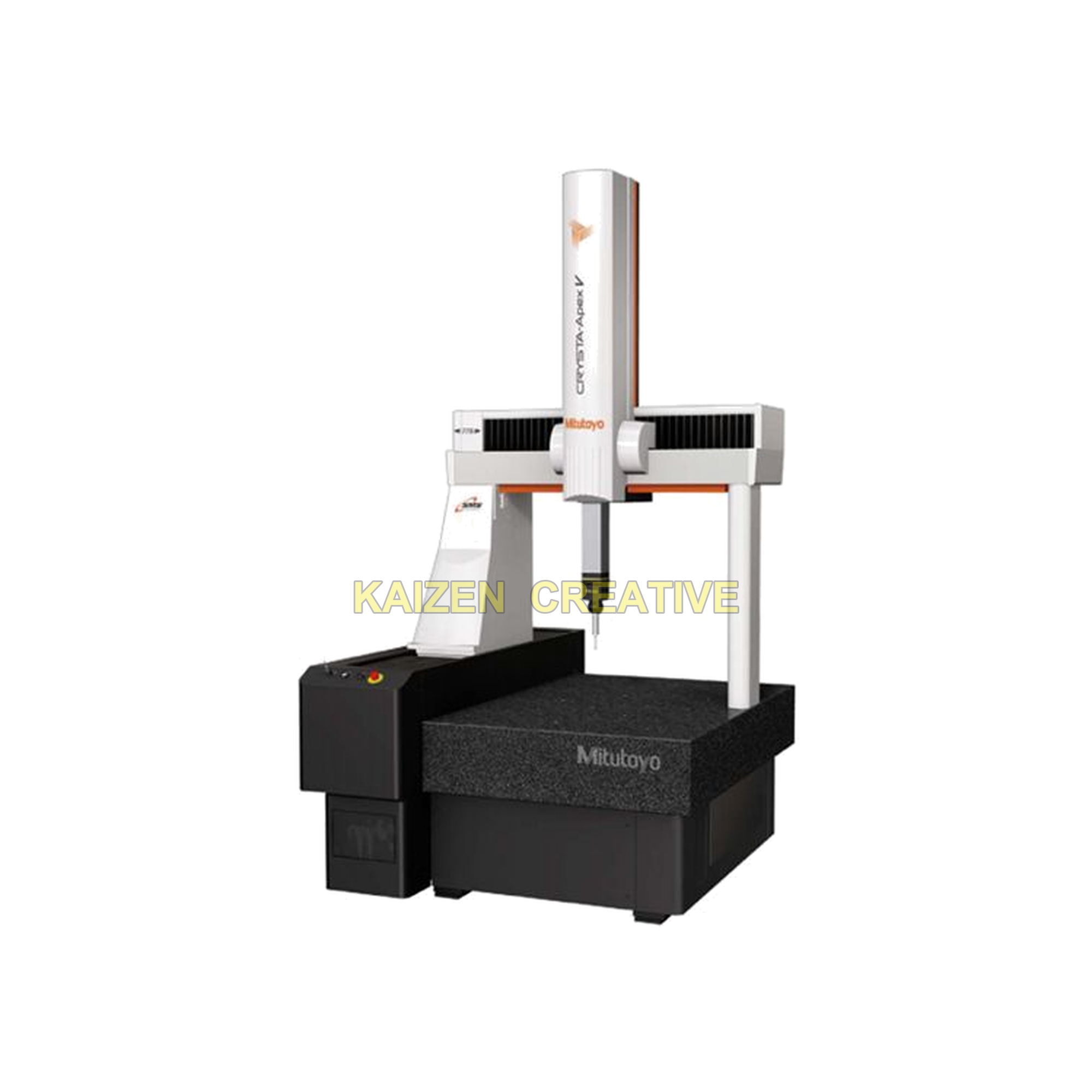

Máy Đo Tọa Độ 3D CMM Mitutoyo CRYSTA-Apex V500/700/900 Series (Model V544 / V574 / V776 / V7106 / V9106 / V9166 / V9206 – Độ Chính Xác 1.7 μm)
Mục Lục Nội Dung
1. Tổng quan đột phá: Vì sao máy đo tọa độ 3D Mitutoyo CRYSTA-Apex V500/700/900 Series dẫn đầu phân khúc CNC CMM toàn cầu?
Trong lĩnh vực kiểm soát chất lượng cơ khí chính xác, chế tạo khuôn mẫu và sản xuất linh kiện công nghiệp phụ trợ, Máy đo tọa độ 3D Mitutoyo CRYSTA-Apex V500/700/900 Series (Models: CRYSTA-Apex V544, V574, V776, V7106, V9106, V9108, V9166, V9168, V9206, V9208) của thương hiệu Mitutoyo – Nhật Bản được mệnh danh là chuẩn mực vàng trong phân khúc máy đo 3D CMM tự động CNC đa năng.
Kế thừa nền tảng cơ khí chính xác hơn 80 năm của Mitutoyo, thế hệ CRYSTA-Apex V Series mang lại 3 bước tiến vượt bậc: độ chính xác cực cao (E0,MPE từ 1.7 + 3L/1000 μm), khả năng chống bám bẩn trên thước quang tốt hơn gấp 2 lần so với các dòng máy CMM thông thường, cùng hệ thống bù nhiệt độ thông minh trong dải rộng từ 16°C đến 26°C. Thiết bị là trụ cột không thể thiếu trong hệ thống thiết bị đo lường tại các phòng Lab QA/QC và xưởng gia công CNC hiện đại.
2. Phân tích thực trạng: 4 thách thức lớn khi đo kiểm dung sai hình học GD&T trong môi trường sản xuất cơ khí chính xác
Khi sản lượng gia công CNC tăng cao và yêu cầu dung sai thu hẹp xuống mức vài micromet, các phòng QC thường gặp phải 4 vấn đề cốt lõi:
- Sai số do biến thiên nhiệt độ môi trường xưởng: Các máy CMM truyền thống đòi hỏi phòng lạnh duy trì nghiêm ngặt ở 20±1°C; khi nhiệt độ dao động từ 16°C – 26°C, sự giãn nở nhiệt của phôi và khung máy làm lệch kết quả đo.
- Bụi bẩn và hơi dầu làm gián đoạn đọc thước quang: Trong môi trường gần khu vực gia công, sương dầu và bụi mịn dễ bám lên thước mã hóa tuyến tính, gây lỗi dừng máy hoặc sai lệch tọa độ.
- Thời gian chu kỳ đo (Cycle Time) kéo dài: Tốc độ dịch chuyển và gia tốc thấp khiến việc đo hàng trăm kích thước trên lốc máy hoặc khuôn ép nhựa mất quá nhiều thời gian, tạo điểm nghẽn (bottleneck) ở khâu xuất xưởng.
- Hạn chế khi đo bề mặt phức tạp: Các chi tiết có biên dạng cong 3D, rãnh sâu hoặc lỗ nghiêng đòi hỏi khả năng kết hợp linh hoạt giữa đầu dò chạm điểm, đầu quét liên tục (Scanning Probe) và đầu quét Laser không tiếp xúc.
Dòng Mitutoyo CRYSTA-Apex V500/700/900 Series được thiết kế chuyên biệt để hóa giải toàn diện cả 4 rào cản trên.
3. Kết cấu cầu di động hợp kim nhẹ cứng vững, bàn đá Granite nguyên khối & Thước quang ABS chống bám bẩn gấp 2 lần
Độ bền bỉ và độ lặp lại siêu hạng của máy đo 3D Mitutoyo CRYSTA-Apex V500/700/900 Series xuất phát từ thiết kế cơ – quang học độc quyền của Mitutoyo Nhật Bản:
- Khung cầu di động tối ưu hóa bằng phân tích phần tử hữu hạn (FEM): Các trục X, Y, Z được chế tạo từ vật liệu hợp kim nhẹ có độ cứng vững riêng cao và xử lý bề mặt аноd hóa đặc biệt, giúp giảm khối lượng chuyển động quán tính nhưng vẫn duy trì độ ổn định hình học tuyệt đối.
- Thước quang tuyến tính Mitutoyo chống bám bẩn gấp 2 lần: Trang bị bộ mã hóa tuyến tính độ phân giải cao thế hệ mới của Mitutoyo với khả năng kháng bụi, kháng hơi dầu cao gấp đôi so với thế hệ trước, chịu được điều kiện vận hành khắc nghiệt gần dây chuyền sản xuất.
- Hệ thống ổ đệm khí (Air Bearings) chính xác cao: Phân bổ áp suất khí đồng đều trên các thanh dẫn hướng Granite và hợp kim, triệt tiêu hoàn toàn ma sát cơ học và hao mòn vật lý trong suốt vòng đời sử dụng.
4. Công nghệ bù nhiệt độ tự động thời gian thực (16°C – 26°C) & Tốc độ truyền động – gia tốc 3D siêu cao
Không chỉ đạt độ chính xác cao trong phòng thí nghiệm tiêu chuẩn, CRYSTA-Apex V500/700/900 Series còn tỏa sáng nhờ hiệu suất vận hành thực tế:
- Hệ thống bù nhiệt độ tự động (16°C – 26°C): Cảm biến nhiệt độ gắn trên các trục thước đo của máy và cảm biến nhiệt độ phôi thu thập dữ liệu liên tục để bộ điều khiển tự động quy đổi kết quả đo về mốc chuẩn 20°C, đảm bảo độ chính xác công bố ngay cả khi nhiệt độ phòng dao động từ 16°C đến 26°C.
- Tốc độ đo và gia tốc 3D hàng đầu phân khúc: Đạt tốc độ di chuyển CNC tối đa lên tới 519 mm/s và gia tốc 3D đạt 2,309 mm/s², giúp rút ngắn đáng kể thời gian chạy không tải giữa các điểm đo và tăng thông lượng kiểm tra hàng ngày.
5. Hệ thống giám sát thông minh SMS (Smart Measuring System), phần mềm MCOSMOS & Hỗ trợ đa đầu dò tiếp xúc – quét Laser
Mitutoyo CRYSTA-Apex V Series sẵn sàng cho nhà máy thông minh (Smart Factory / Industry 4.0):
- Công nghệ SMS (Smart Measuring System): Tích hợp sẵn chức năng giám sát trạng thái vận hành, theo dõi chu kỳ bảo trì và thống kê hiệu suất hoạt động của máy theo thời gian thực.
- Hỗ trợ đa cảm biến (Multi-Sensor Ready): Tương thích toàn diện với đầu dò chạm điểm Renishaw/Mitutoyo (TP20, TP200), đầu đo quét tiếp xúc liên tục tốc độ cao (SP25M, MPP-310Q), đầu đo quang học hình ảnh (QVP) và đầu quét Laser đường (SurfaceMeasure), đáp ứng tiêu chuẩn tương đương các hệ thống Werka coordinate measuring systems.
- Phần mềm đo lường MCOSMOS danh tiếng của Mitutoyo: Hỗ trợ đầy đủ các mô-đun MCOSMOS-1 (đo hình học 3D tiêu chuẩn), MCOSMOS-2 (nhập CAD 3D trực tiếp, lập trình Offline CAT1000P, so sánh bề mặt 3D CAT1000S) và MCOSMOS-3 (đo biên dạng bánh răng, cánh tuabin, trục cam).
6. Phân tích chi tiết các model dòng Mitutoyo CRYSTA-Apex V500 / V700 / V900 Series (Từ V544 đến V9208)
Dòng sản phẩm được chia thành 3 phân nhóm kích thước chính với tổng cộng 10 model linh hoạt:
- Nhóm CRYSTA-Apex V500 Series (Models V544 & V574): Hành trình X = 500 mm, Y = 400 mm (V544) hoặc 700 mm (V574), Z = 400 mm. Lý tưởng cho các chi tiết cơ khí chính xác vừa và nhỏ, khuôn dập, linh kiện điện tử và thiết bị y tế.
- Nhóm CRYSTA-Apex V700 Series (Models V776 & V7106): Hành trình X = 700 mm, Y = 700 mm (V776) hoặc 1000 mm (V7106), Z = 600 mm. Phù hợp nhất cho các nhà máy gia công khuôn ép nhựa, vỏ hộp số và phụ tùng ô tô – xe máy.
- Nhóm CRYSTA-Apex V900 Series (Models V9106, V9108, V9166, V9168, V9206, V9208): Hành trình X = 900 mm, Y mở rộng từ 1000 mm, 1600 mm đến 2000 mm, và tùy chọn trục Z = 600 mm hoặc 800 mm. Đáp ứng hoàn hảo cho các chi tiết khuôn đúc áp lực lớn, thân lốc động cơ và kết cấu hàng không.
7. Bảng thông số kỹ thuật chi tiết của máy đo tọa độ 3D Mitutoyo CRYSTA-Apex V500/700/900 Series
Dưới đây là bảng thông số kỹ thuật đầy đủ của các model thuộc dòng Mitutoyo CRYSTA-Apex V500/700/900 Series:
Bảng 1: Thông số kỹ thuật dòng CRYSTA-Apex V500 & V700 Series
| Thông Số Kỹ Thuật | CRYSTA-Apex V544 | CRYSTA-Apex V574 | CRYSTA-Apex V776 | CRYSTA-Apex V7106 |
|---|---|---|---|---|
| Hãng sản xuất / Xuất xứ | Mitutoyo / Nhật Bản | Mitutoyo / Nhật Bản | Mitutoyo / Nhật Bản | Mitutoyo / Nhật Bản |
| Phạm vi đo trục X | 500 mm | 500 mm | 700 mm | 700 mm |
| Phạm vi đo trục Y | 400 mm | 700 mm | 700 mm | 1000 mm |
| Phạm vi đo trục Z | 400 mm | 400 mm | 600 mm | 600 mm |
| Độ chính xác đo chiều dài E0,MPE (ISO 10360-2) | Từ 1.7 + 3L/1000 μm (18–22°C) / 1.7 + 4L/1000 μm (16–26°C) | Từ 1.7 + 3L/1000 μm (18–22°C) / 1.7 + 4L/1000 μm (16–26°C) | Từ 1.7 + 3L/1000 μm (18–22°C) / 1.7 + 4L/1000 μm (16–26°C) | Từ 1.7 + 3L/1000 μm (18–22°C) / 1.7 + 4L/1000 μm (16–26°C) |
| Độ phân giải thước đo | 0.1 μm (0.0001 mm) | 0.1 μm (0.0001 mm) | 0.1 μm (0.0001 mm) | 0.1 μm (0.0001 mm) |
| Hệ thống dẫn hướng | Ổ đệm khí chính xác (Air Bearing) | Ổ đệm khí chính xác (Air Bearing) | Ổ đệm khí chính xác (Air Bearing) | Ổ đệm khí chính xác (Air Bearing) |
| Dải nhiệt độ bù trừ tự động | 16°C – 26°C | 16°C – 26°C | 16°C – 26°C | 16°C – 26°C |
| Tải trọng phôi tối đa | 180 kg | 180 kg | 800 kg | 1000 kg |
| Trọng lượng thân máy | 515 kg | 625 kg | 1675 kg | 1951 kg |
Bảng 2: Thông số kỹ thuật dòng CRYSTA-Apex V900 Series (Z600 / Z800)
| Thông Số Kỹ Thuật | CRYSTA-Apex V9106 (Z600) / V9108 (Z800) | CRYSTA-Apex V9166 (Z600) / V9168 (Z800) | CRYSTA-Apex V9206 (Z600) / V9208 (Z800) |
|---|---|---|---|
| Hãng sản xuất / Xuất xứ | Mitutoyo / Nhật Bản | Mitutoyo / Nhật Bản | Mitutoyo / Nhật Bản |
| Phạm vi đo trục X | 900 mm | 900 mm | 900 mm |
| Phạm vi đo trục Y | 1000 mm | 1600 mm | 2000 mm |
| Phạm vi đo trục Z | 600 mm (V9106) / 800 mm (V9108) | 600 mm (V9166) / 800 mm (V9168) | 600 mm (V9206) / 800 mm (V9208) |
| Độ chính xác đo chiều dài E0,MPE | Từ 1.7 + 3L/1000 μm (18–22°C) / 1.7 + 4L/1000 μm (16–26°C) | Từ 1.7 + 3L/1000 μm (18–22°C) / 1.7 + 4L/1000 μm (16–26°C) | Từ 1.7 + 3L/1000 μm (18–22°C) / 1.7 + 4L/1000 μm (16–26°C) |
| Độ phân giải thước quang | 0.1 μm | 0.1 μm | 0.1 μm |
| Dải nhiệt độ đảm bảo độ chính xác | 16°C – 26°C | 16°C – 26°C | 16°C – 26°C |
| Tải trọng bàn đá tối đa | 1200 kg | 1500 kg | 1800 kg |
| Trọng lượng thân máy | 2231 kg / 2261 kg | 2868 kg / 2898 kg | 3912 kg / 3942 kg |
8. Danh mục cấu hình tiêu chuẩn Nhật Bản và tùy chọn nâng cấp đầu đo SP25M / SurfaceMeasure / MiScan
Khi trang bị máy đo 3D Mitutoyo CRYSTA-Apex V500/700/900 Series, doanh nghiệp nhận được gói cấu hình đồng bộ chính hãng:
- Thân máy chính Mitutoyo CRYSTA-Apex V: Kèm bàn đá Granite tự nhiên, chân đế chống rung và hệ thống lọc điều áp khí nén.
- Tủ điều khiển CNC UC400 / UC480 & Tay điều khiển Joystick J/S Box: Tích hợp nút dừng khẩn cấp, cần điều khiển 3 trục và núm xoay điều chỉnh tốc độ vô cấp.
- Hệ thống cảm biến bù nhiệt độ tự động: Gồm các cảm biến nhiệt độ trục máy và cảm biến kẹp trực tiếp lên phôi đo.
- Củ xoay tự động PH10M Plus / PH10MQ Plus hoặc PH20: Kết hợp đầu đo chạm TP20/TP200 hoặc đầu đo quét liên tục SP25M, kim đo Ruby và quả cầu chuẩn Ceramic (Calibration Sphere).
- Trạm máy tính công nghiệp & Phần mềm Mitutoyo MCOSMOS bản quyền: Hỗ trợ xuất báo cáo kiểm tra tự động theo biểu mẫu QA/QC.
9. Ứng dụng thực tế trong ngành khuôn mẫu chính xác, phụ tùng ô tô – xe máy, điện tử bán dẫn và hàng không
Máy đo tọa độ 3D Mitutoyo CRYSTA-Apex V500/700/900 Series được ứng dụng rộng rãi tại hàng nghìn nhà máy công nghiệp:
- Ngành chế tạo khuôn mẫu (Mold & Die): Đo kiểm lõi khuôn (Core), lòng khuôn (Cavity), tấm đẩy, điện cực đồng EDM và kiểm tra độ mòn khuôn sau chu kỳ ép.
- Ngành công nghiệp ô tô – xe máy: Đo kiểm lốc máy, nắp quy-lát, trục khuỷu, bánh răng hộp số, cụm phanh ABS và các chi tiết nhôm đúc áp lực.
- Ngành điện tử – bán dẫn & Thiết bị y tế: Đo khung vỏ CNC smartphone, đế tản nhiệt, đồ gá chính xác (Jig & Fixture) và khớp nhân tạo titan.
10. Hướng dẫn quy trình 5 bước vận hành và đo kiểm tự động CNC trên máy Mitutoyo CRYSTA-Apex V Series
- Bước 1 – Kiểm tra nguồn khí nén & Khởi động hệ thống: Đảm bảo áp suất khí sạch đạt mức tiêu chuẩn, bật tủ điều khiển CNC, khởi động phần mềm MCOSMOS và thực hiện lệnh về gốc tọa độ máy (Home Position).
- Bước 2 – Hiệu chuẩn kim đo (Probe Qualification): Chọn cấu hình kim đo và các góc xoay PH10M/PH10MQ cần dùng, chạy chu trình chạm tự động lên quả cầu chuẩn Ceramic để xác định đường kính hiệu dụng và tâm đầu Ruby.
- Bước 3 – Gá đặt phôi & Gắn cảm biến bù nhiệt: Cố định chi tiết lên bàn đá Granite bằng bộ đồ gá modular, gắn đầu cảm biến nhiệt độ phôi để hệ thống tự động bù giãn nở nhiệt.
- Bước 4 – Thiết lập hệ tọa độ phôi (Alignment) & Lập trình từ CAD 3D: Nhập file CAD 3D (STEP/IGES) vào MCOSMOS, lấy gốc 3-2-1 hoặc Iterative Alignment và chọn các yếu tố hình học/GD&T cần đo.
- Bước 5 – Chạy tự động CNC & Xuất báo cáo chất lượng: Nhấn khởi chạy chương trình đo tự động, phần mềm tự động đối chiếu dung sai OK/NG và xuất báo cáo PDF/Excel kèm biểu đồ đồ họa 3D.
11. Bảng so sánh hiệu năng: Mitutoyo CRYSTA-Apex V Series vs Các dòng máy đo CMM CNC thông thường
| Tiêu Chí Đánh Giá | Mitutoyo CRYSTA-Apex V500/700/900 Series | Máy Đo CMM CNC Thông Thường |
|---|---|---|
| Độ chính xác đo E0,MPE | Siêu cao, từ 1.7 + 3L/1000 μm | Thường từ 2.5 + 4L/1000 μm trở lên |
| Khả năng chống bám bẩn thước đo | Tốt hơn gấp 2 lần nhờ thước quang ABS chống bụi/dầu | Dễ báo lỗi thước quang khi có bụi mịn hoặc hơi ẩm |
| Dải nhiệt độ đảm bảo độ chính xác | Rộng từ 16°C đến 26°C (Có bù nhiệt tự động) | Hẹp từ 18°C đến 22°C |
| Giám sát trạng thái thông minh | Tích hợp sẵn SMS (Smart Measuring System) | Không có tính năng tự chẩn đoán và quản lý bảo trì |
12. Lợi ích kinh tế và tối ưu hóa năng suất phòng QA/QC khi đầu tư Mitutoyo CRYSTA-Apex V500/700/900
Đầu tư máy đo 3D Mitutoyo CRYSTA-Apex V500/700/900 Series giúp doanh nghiệp tiết kiệm tới 60% thời gian kiểm tra chất lượng, giảm chi phí vận hành điều hòa phòng Lab nhờ dải bù nhiệt rộng 16–26°C, đồng thời nâng cao uy tín năng lực đo lường khi đánh giá hồ sơ nhà cung cấp cấp 1 (Tier-1 Supplier) của các tập đoàn Nhật Bản, Châu Âu và Hoa Kỳ.
13. Đánh giá từ chuyên gia đo lường học và phản hồi thực tế từ các nhà máy FDI tại Việt Nam
Các trưởng phòng QA/QC tại các khu công nghiệp Bắc Ninh, Hải Phòng, Bình Dương và Đồng Nai đánh giá CRYSTA-Apex V544, V574, V776, V7106 và V9106 là những model có độ ổn định cơ học cao nhất hiện nay: sau nhiều năm vận hành liên tục 2–3 ca/ngày, máy vẫn đạt kết quả hiệu chuẩn ISO/IEC 17025 xuất sắc với độ lệch dưới 1 micromet.
14. Câu hỏi thường gặp (FAQ) về máy đo tọa độ 3D Mitutoyo CRYSTA-Apex V500/700/900 Series
Câu 1: Nên chọn model V574, V776 hay V9106 cho xưởng khuôn mẫu và gia công CNC?
Nếu kích thước khuôn và chi tiết dưới 500×700 mm và trọng lượng dưới 180 kg, model CRYSTA-Apex V574 là lựa chọn kinh tế nhất. Nếu đo khuôn ép nhựa hoặc lốc máy nặng tới 800–1000 kg, nên chọn V776 (700×700×600 mm) hoặc V7106 (700×1000×600 mm). Với chi tiết lớn tới 1–2 mét, dòng V9106 / V9166 / V9206 là giải pháp tối ưu.
Câu 2: Máy có thể lắp thêm đầu quét Laser không tiếp xúc không?
Hoàn toàn được. Toàn bộ dòng CRYSTA-Apex V500/700/900 Series hỗ trợ gắn đồng thời đầu dò chạm/quét liên tục SP25M và đầu quét Laser SurfaceMeasure để đo cả kích thước hình học chính xác lẫn quét đám mây điểm 3D.
Câu 3: Môi trường phòng đặt máy cần đáp ứng điều kiện gì?
Nhờ hệ thống bù nhiệt tự động tiên tiến, máy đảm bảo độ chính xác trong dải nhiệt độ từ 16°C đến 26°C, tuy nhiên để đạt độ ổn định tối đa ở phân khúc sub-micron, khuyến nghị duy trì phòng QC sạch sẽ, tránh rung chấn nền móng trực tiếp từ máy dập lớn.
