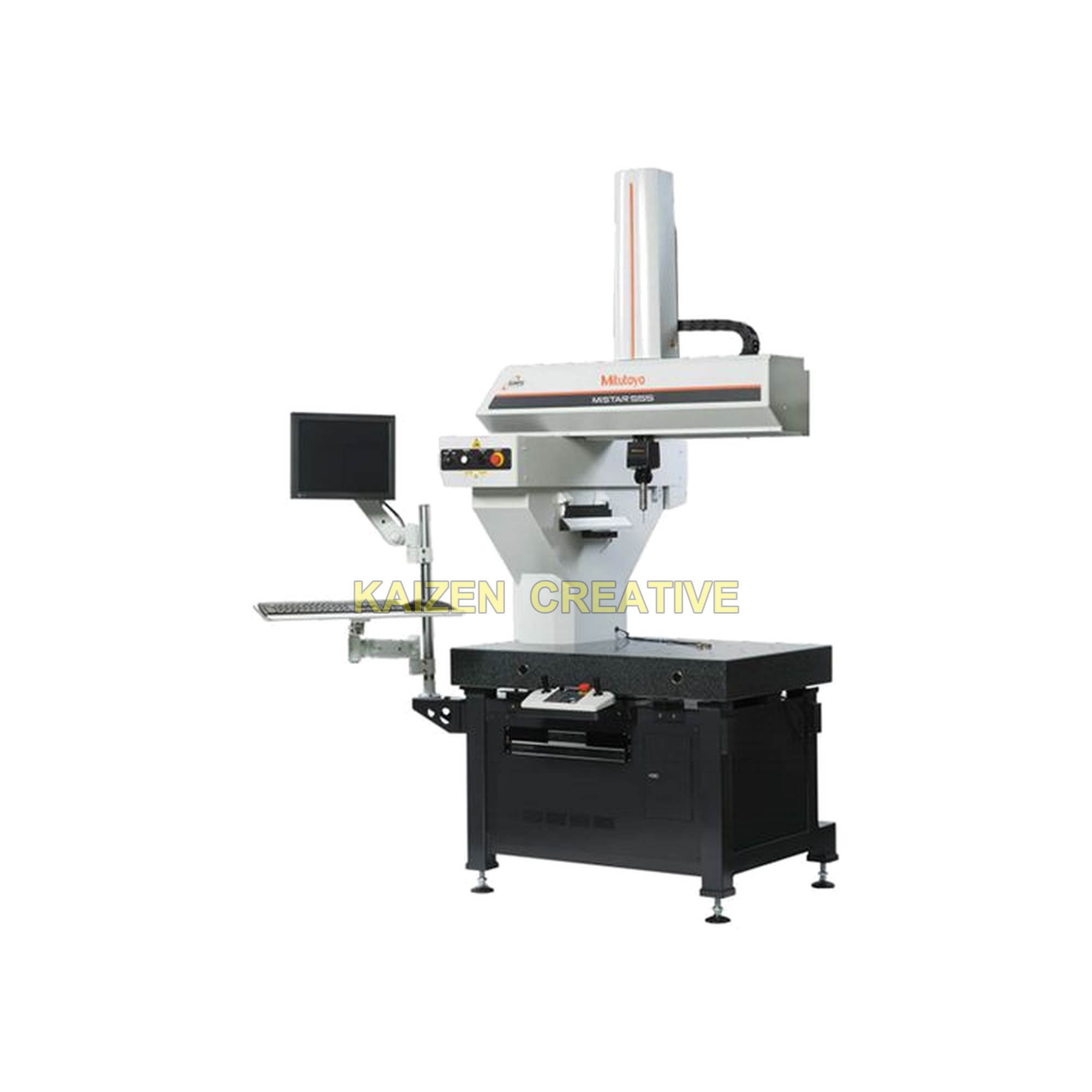

Máy Đo Tọa Độ 3D CMM Nhà Xưởng Mitutoyo MiSTAR 555 (570×500×500 mm / Đảm Bảo Chính Xác 10°C – 40°C / Thước Quang ABS)

1. Tổng quan đột phá: Vì sao máy đo tọa độ 3D Mitutoyo MiSTAR 555 là cuộc cách mạng CMM nhà xưởng (Shop-Floor CMM)?

Trong sản xuất cơ khí hiện đại, xu hướng đưa thiết bị đo lường 3D ra khỏi phòng thí nghiệm kín để đặt ngay cạnh trung tâm gia công CNC (In-line / Near-line Measurement) đang trở thành chìa khóa nâng cao năng suất. Máy đo tọa độ 3D Mitutoyo MiSTAR 555 (Hành trình đo X×Y×Z: 570 × 500 × 500 mm) của thương hiệu Mitutoyo – Nhật Bản chính là dòng máy CNC CMM chuyên dụng cho môi trường nhà xưởng khắc nghiệt tiên tiến nhất hiện nay.

Nhờ sự kết hợp đột phá giữa cấu trúc dẫn hướng đối xứng, vật liệu đồng nhất hệ số giãn nở, thước đo tuyệt đối ABS chống bụi dầu gấp 2 lần và thuật toán bù nhiệt thông minh, Mitutoyo MiSTAR 555 đảm bảo độ chính xác đo lường trong dải nhiệt độ môi trường siêu rộng từ 10°C đến 40°C. Đây là giải pháp tối ưu trong danh mục thiết bị đo lường giúp rút ngắn tối đa thời gian phản hồi chất lượng ngay tại chuyền sản xuất.

2. Phân tích thực trạng: 4 rào cản lớn khi đặt máy đo tọa độ 3D CMM trực tiếp ngay tại xưởng gia công CNC

Việc sử dụng máy CMM thông thường tại nhà xưởng thường bất khả thi vì 4 nguyên nhân kỹ thuật:

• Nhiệt độ nhà xưởng biến thiên mạnh từ 10°C – 40°C: Sức nóng từ máy phay/tiện CNC và thời tiết mùa hè khiến nhiệt độ xưởng vượt quá giới hạn 18–22°C của máy CMM phòng Lab.
• Sương dầu cắt gọt và bụi kim loại lơ lửng: Dầu tưới nguội (Coolant mist) và bụi phoi dễ làm hỏng ổ đệm khí (Air bearing) cũng như làm mờ thước quang học thông thường.
• Diện tích sàn xưởng chật hẹp và vướng trụ cầu khi cẩu phôi: Thiết kế cầu di động 2 chân trụ truyền thống gây vướng víu khi người vận hành đưa phôi nặng lên bàn máy bằng xe nâng hoặc pa-lăng.
• Phụ thuộc vào hệ thống khí nén sạch: Máy CMM đệm khí đòi hỏi nguồn khí nén áp suất ổn định và lọc khô tuyệt đối, gây tốn kém chi phí đường ống tại xưởng.

Máy đo 3D Mitutoyo MiSTAR 555 được thiết kế lại từ gốc để loại bỏ hoàn toàn 4 rào cản này.

3. Cấu trúc cánh tay ngang (Cantilever) mở 3 mặt & Thiết kế tích hợp tủ điều khiển dưới bàn máy tiết kiệm 80% không gian

Điểm nhận diện ấn tượng nhất của Mitutoyo MiSTAR 555 là kiến trúc công thái học siêu gọn:

• Cấu trúc cánh tay ngang (Single-Column Cantilever) mở thoáng 3 mặt: Toàn bộ cụm dẫn hướng được đặt gọn về một phía, giúp mặt bàn đá Granite mở thông thoáng hoàn toàn ở 3 phía (trước, trái, phải). Người vận hành có thể đặt và lấy phôi ra khỏi bàn đo cực kỳ dễ dàng hoặc kết nối trực tiếp với cánh tay Robot cấp phôi tự động.
• Giảm 80% cấu trúc phía trên bàn đo & Tiết kiệm 30% diện tích sàn: Bộ điều khiển CMM và máy tính PC được lắp đặt gọn gàng ngay bên trong hộc gầm dưới bàn đo, chỉ cần diện tích lắp đặt vỏn vẹn 1165 × 1190 mm.

4. Đảm bảo độ chính xác trong dải nhiệt độ siêu rộng 10°C – 40°C & Thước quang tuyệt đối ABS chống bám bẩn gấp 2 lần

Khả năng kháng chịu môi trường khắc nghiệt của Mitutoyo MiSTAR 555 được tạo nên bởi 2 công nghệ cốt lõi:

• Đảm bảo độ chính xác từ 10°C đến 40°C: Cấu trúc dẫn hướng đối xứng nhiệt kết hợp vật liệu đồng nhất và hệ thống cảm biến bù nhiệt độ tự động thời gian thực giúp máy duy trì độ chính xác E0,MPE = 2.2 + 3L/1000 μm (ở 18–22°C) và vẫn đảm bảo độ chính xác công bố trên toàn dải nhiệt độ khắc nghiệt từ 10°C đến 40°C.
• Thước đo tuyệt đối ABS (Absolute Linear Encoder) thế hệ mới: Không chỉ chống bám bẩn, kháng dầu cắt gọt tốt hơn gấp 2 lần so với thước quang thông thường mà còn ghi nhớ vị trí tuyệt đối — không cần thực hiện lệnh tìm gốc (Home Return) mỗi khi bật nguồn máy.

5. Hệ dẫn hướng con lăn chính xác vận hành bằng nguồn điện dân dụng duy nhất – Không phụ thuộc nguồn khí nén xưởng

Khác biệt hoàn toàn với các máy CMM dùng đệm khí truyền thống, Mitutoyo MiSTAR 555 sử dụng hệ thống thanh dẫn hướng tuyến tính con lăn siêu chính xác (High-Precision Linear Guide) được che chắn kín khít, cho phép máy vận hành chỉ với một nguồn điện AC 100–240V duy nhất mà không cần cấp khí nén. Nhờ đó, doanh nghiệp có thể di dời và lắp đặt máy ở bất kỳ vị trí nào trong xưởng CNC một cách tức thì.

6. Tương thích đầu đo quét liên tục SP25M, đầu dò chạm TP20/TP200 & Phần mềm MiCAT Planner / MCOSMOS một chạm

• Đo quét liên tục (Scanning) & Đo chạm điểm linh hoạt: Hỗ trợ củ xoay tự động PH10M Plus / PH10MQ Plus đi kèm đầu đo quét liên tục Renishaw SP25M hoặc đầu chạm TP200/TP20, đáp ứng tiêu chuẩn tương đương Werka shop-floor coordinate measuring machines.
• Tốc độ và gia tốc vượt trội: Đạt tốc độ di chuyển 3D tối đa 606 mm/s và gia tốc 3D lên tới 2,695 mm/s², nhanh hơn đáng kể so với các máy CMM thông thường.
• Giao diện vận hành nhanh Quick Launcher: Cho phép công nhân đứng máy CNC gọi chương trình đo chỉ bằng một nút bấm hoặc quét mã vạch (Barcode/QR Code) trên phôi mà không cần kiến thức lập trình phức tạp.

7. Bảng thông số kỹ thuật chi tiết của máy đo tọa độ 3D CNC Mitutoyo MiSTAR 555

8. Danh mục cấu hình tiêu chuẩn Nhật Bản và phụ kiện tùy chọn cho máy CMM Mitutoyo MiSTAR 555

• Thân máy chính Mitutoyo MiSTAR 555: Bàn đá Granite mở 3 mặt tích hợp sẵn hộc chứa bộ điều khiển và PC bên dưới gầm máy.
• Giá treo màn hình cảm ứng & Bàn phím xoay linh hoạt: Gắn trực tiếp trên thân máy giúp tiết kiệm tối đa diện tích nhà xưởng.
• Hệ thống đầu đo tùy chọn: Củ xoay tự động PH10MQ Plus + Đầu đo quét SP25M hoặc đầu chạm TP200 / TP20 + Quả cầu chuẩn Ceramic.
• Hệ thống cảm biến bù nhiệt độ tự động (10°C – 40°C): Kèm cảm biến nhiệt độ phôi và phần mềm Mitutoyo MCOSMOS.

9. Ứng dụng thực tế của Mitutoyo MiSTAR 555 trong dây chuyền gia công CNC, ô tô – xe máy và cơ khí chính xác

Mitutoyo MiSTAR 555 được lắp đặt trực tiếp ngay bên cạnh các trung tâm gia công phay/tiện CNC 3–5 trục để đo kiểm tức thì chi tiết đầu chuyền (First Article Inspection), kiểm tra trong quá trình gia công (In-process QC) các chi tiết vỏ hộp số, lốc động cơ, van thủy lực, khuôn mẫu và linh kiện hàng không.

10. Quy trình 5 bước gá đặt phôi nhanh và đo kiểm tự động ngay tại hiện trường sản xuất

1. Bước 1: Bật nguồn máy — nhờ thước đo tuyệt đối ABS, máy sẵn sàng đo ngay mà không cần chạy về gốc Home.
2. Bước 2: Đặt phôi lên bàn đá Granite từ bất kỳ hướng nào trong 3 mặt mở thoáng và gắn cảm biến nhiệt độ phôi.
3. Bước 3: Mở giao diện Quick Launcher hoặc quét mã QR để gọi chương trình đo CNC tương ứng với mã chi tiết.
4. Bước 4: Máy tự động di chuyển với tốc độ 606 mm/s để chạm/quét biên dạng 3D và tự động bù trừ sai số nhiệt độ (10–40°C).
5. Bước 5: Hiển thị trực quan kết quả Pass/Fail trên màn hình để người vận hành hiệu chỉnh bù dao (Tool Offset) ngay trên máy CNC.

11. Bảng so sánh: Máy CMM nhà xưởng Mitutoyo MiSTAR 555 vs Máy CMM phòng Lab truyền thống

12. Hiệu quả đầu tư (ROI): Xóa bỏ thời gian chờ đợi giữa xưởng CNC và phòng QC trung tâm

Thay vì phải mang phôi từ xưởng gia công vào phòng Lab chờ thuần hóa nhiệt độ hàng giờ đồng hồ, Mitutoyo MiSTAR 555 cho phép đo kiểm ngay lập tức tại xưởng trong dải nhiệt 10–40°C, giảm 75% thời gian dừng máy CNC chờ kết quả QC và loại bỏ hoàn toàn chi phí xây dựng phòng lạnh tiêu chuẩn.

13. Nhận định chuyên gia và phản hồi thực tế từ các nhà máy gia công cơ khí tại Việt Nam

Các kỹ sư trưởng nhà máy cơ khí đánh giá Mitutoyo MiSTAR 555 là chiếc máy CMM thực dụng và bền bỉ nhất cho môi trường sản xuất tại Việt Nam: thiết kế không dùng đệm khí giúp máy miễn nhiễm với sự cố tụt áp khí nén hoặc lẫn nước trong đường ống khí nhà xưởng.

14. Câu hỏi thường gặp (FAQ) về máy đo tọa độ 3D Mitutoyo MiSTAR 555

Câu 1: Tại sao Mitutoyo MiSTAR 555 không cần nguồn khí nén vẫn đạt độ chính xác 2.2 μm?
Máy sử dụng hệ thống dẫn hướng tuyến tính con lăn độ chính xác siêu cao của Mitutoyo thay cho đệm khí, vừa đảm bảo chuyển động mượt mà với gia tốc 2,695 mm/s², vừa loại bỏ hoàn toàn nhu cầu sử dụng khí nén.

Câu 2: Máy có tích hợp được với cánh tay Robot tự động không?
Rất dễ dàng. Nhờ thiết kế mở thoáng 3 mặt (giảm 80% kết cấu phía trên bàn đá), cánh tay Robot có thể tiếp cận đặt và lấy phôi từ phía trước hoặc hai bên hông bàn máy mà không gặp bất kỳ vật cản nào.
