Máy Đo Tọa Độ 3D CMM Độ Chính Xác Cao LEAD EXPERT Series (Model EXPERT 866 – EXPERT 401810)

1. Tổng quan đột phá: Vì sao máy đo tọa độ 3D CMM độ chính xác cao LEAD EXPERT Series là dòng máy chủ lực cho đo quét Scanning?

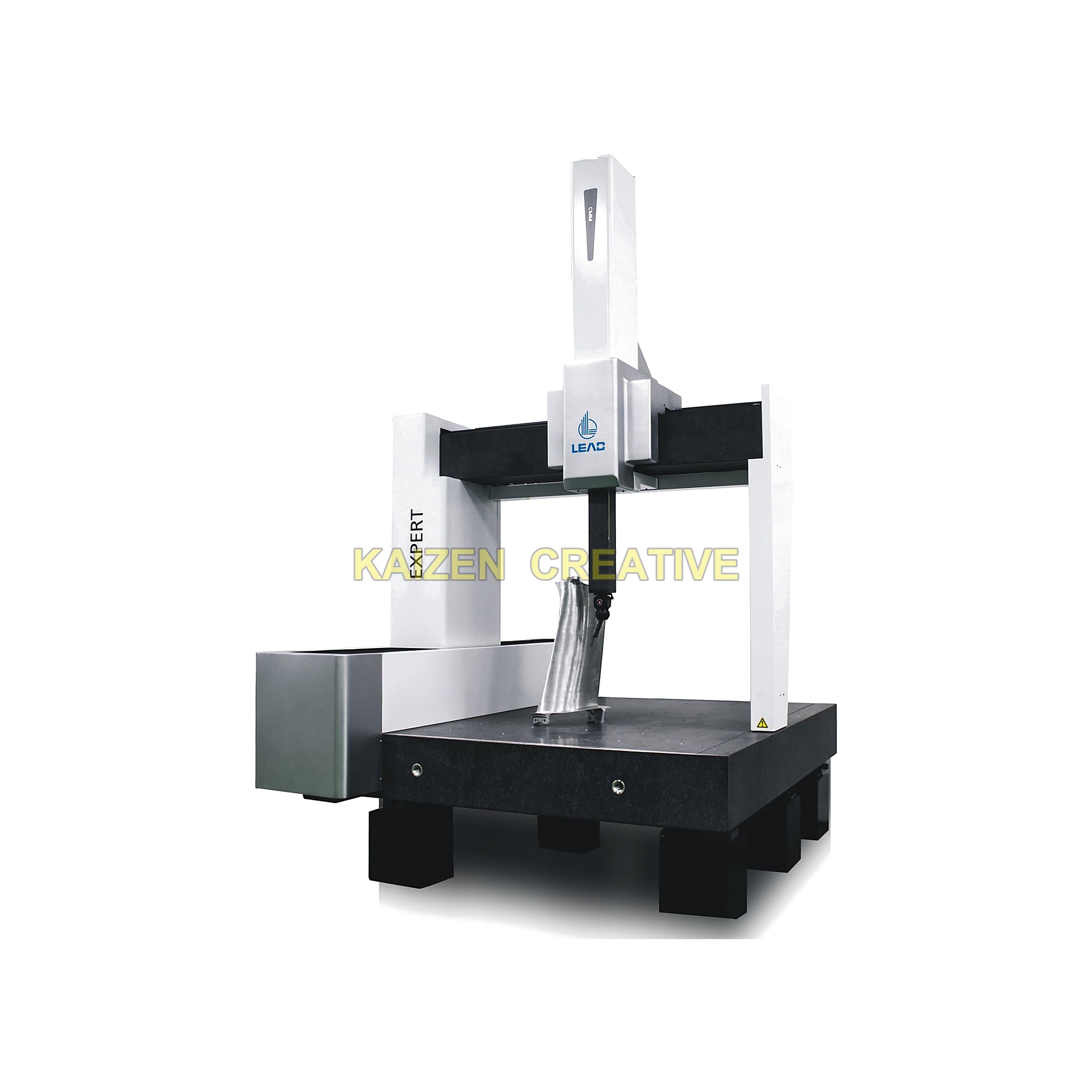

Là thế hệ máy đo tọa độ 3 chiều hoàn toàn mới kết hợp giữa độ chính xác cực cao (High Precision) và khả năng thích ứng môi trường vượt trội, máy đo tọa độ 3D CMM LEAD EXPERT Series (High-Accuracy Bridge CMMs, gồm 19 model trải rộng từ EXPERT 866 đến EXPERT 401810) được thiết kế để đáp ứng trọn vẹn nhu cầu đo kiểm từ phạm vi vừa và nhỏ (600×800×600 mm) đến phạm vi khổ lớn (1800×4000×1000 mm).

Điểm tạo nên sự khác biệt đẳng cấp của CMM LEAD EXPERT Series là hệ thống truyền động ma sát kim loại tự thích ứng được cấp bằng sáng chế (Self-adapting Metallic Frictional Transmission) trên trục dài, kết hợp thanh dẫn hướng đá Granite tiết diện chữ nhật kinh điển trên cả 3 trục, hệ thống ổ đệm khí bao quanh 4 mặt và cột trụ cấu trúc 2 lớp cách nhiệt. Nhờ đó, máy đạt độ chính xác thể tích xuất sắc MPEe từ 1.2 + L/350 μm, đặc biệt tối ưu cho các ứng dụng đo quét biên dạng liên tục (Scanning) trong hệ sinh thái thiết bị đo lường công nghiệp cao cấp.

2. Phân tích thực trạng: 4 hạn chế của hệ truyền động bánh răng/dây đai thông thường khi đo quét liên tục độ chính xác cao

• Dao động răng (Tooth Profile Shock) và độ co giãn đàn hồi của dây đai: Khi máy CMM thực hiện đo quét liên tục (Scanning) entlang các biên dạng cong với đầu đo SP25M, sự co giãn đàn hồi của dây đai đồng bộ hoặc rung động ăn khớp của thanh răng làm giảm độ mượt của quỹ đạo quét.
• Biến dạng cột trụ cầu do gió điều hòa thổi trực tiếp: Trong phòng Lab, luồng khí lạnh từ hệ thống điều hòa thổi vào một bên cột trụ máy CMM dễ gây chênh lệch nhiệt độ cục bộ, làm nghiêng khung cầu vài micromet.
• Can nhiễu áp suất giữa các ổ đệm khí bố trí lệch: Các máy CMM bố trí đệm khí không đối xứng dễ gặp hiện tượng suy giảm độ cứng màng khí khi đổi hướng gia tốc đột ngột.
• Rung chấn từ nền nhà xưởng dập/gia công cơ khí: Làm ảnh hưởng đến độ lặp lại khi đo các chi tiết yêu cầu dung sai dưới 2 μm.

Dòng máy đo 3D CMM LEAD EXPERT Series khắc phục triệt để cả 4 vấn đề trên nhờ công nghệ truyền động ma sát kim loại không răng, cột trụ cách nhiệt 2 lớp và ổ đệm khí tiền nén bao quanh đối xứng.

3. Công nghệ truyền động ma sát kim loại tự thích ứng (Patented Metallic Frictional Transmission) & Ray Granite chữ nhật 3 trục

• Hệ thống truyền động ma sát kim loại tự thích ứng (Bằng sáng chế độc quyền): Trên trục dài của máy, LEAD EXPERT ứng dụng cơ cấu truyền động ma sát kim loại tự thích ứng được công nhận là hệ truyền động lý tưởng nhất cho máy CMM độ chính xác cao. So với dây đai răng và thanh răng thông thường, truyền động ma sát kim loại loại bỏ 100% rung động bước răng và hiện tượng co giãn đàn hồi, nâng cao độ cứng vững truyền động, giúp máy khởi động, dừng và định vị cực kỳ êm ái — lựa chọn hoàn hảo cho đo quét Scanning độ chính xác cao.
• Thanh dẫn hướng đá Granite tiết diện chữ nhật chuẩn mực trên cả 3 trục (Rectangular Guide Rail): Thay vì các dạng dầm đa giác phức tạp khó kiểm soát biến dạng, EXPERT Series sử dụng thanh dẫn hướng đá Granite hình chữ nhật tinh xảo trên cả 3 trục với mô hình hiệu chỉnh sai số hình học chính xác, ổn định bền vững qua hàng chục năm sử dụng.

4. Hệ thống ổ đệm khí tiền nén bao quanh 4 mặt & Cột trụ cấu trúc 2 lớp cách nhiệt thích ứng môi trường mạnh mẽ

• Bố trí ổ đệm khí bao quanh đồng nhất trên 3 trục (Surrounding-Type Pre-Compression Air Bearings): Sử dụng ổ đệm khí tiền nén có độ cứng màng khí cực cao bao quanh cả 4 mặt thanh dẫn hướng. Lực tiền nén của từng ổ đệm khí được kiểm soát độc lập và không gây can nhiễu lẫn nhau, giúp mọi ổ đệm khí luôn làm việc ở trạng thái lý tưởng nhất.
• Hai cột trụ cấu trúc 2 lớp cách nhiệt (Double-Layer Thermal Insulation Columns): Thiết kế vỏ kép trên hai cột trụ giúp giảm thiểu tối đa ảnh hưởng của biến thiên nhiệt độ bên ngoài và luồng gió từ máy điều hòa lên độ chính xác khung cầu, đạt chuẩn kỹ thuật Werka high-accuracy bridge CMM.

5. Hệ sinh thái đầu đo quét Renishaw UK (SP25M / PH20 / PH10MQ), bộ điều khiển NOVA & Phần mềm DMIS chuẩn PTB

• Hệ thống đầu đo Renishaw (UK): Phát huy tối đa sức mạnh khi kết hợp với đầu đo quét liên tục Renishaw SP25M / SP80, đầu đo 5 trục PH20, củ xoay tự động 720 vị trí PH10MQ / PH10M / PH10T và cảm biến chạm điểm độ chính xác cao TP200 / TP20.
• Bộ điều khiển CNC NOVA & Phần mềm Rational DMIS / Visual DMIS: Nội suy đường quét xoắn ốc (Spiral Scan) cho lỗ trụ, quét mặt cầu (Spheroidal Scan) và đánh giá toàn diện dung sai GD&T theo chuẩn ISO/ASME.

6. Phân tích hệ thống 19 model dòng CMM LEAD EXPERT Series (Từ EXPERT 866 đến EXPERT 401810)

Dòng CMM LEAD EXPERT Series cung cấp tới 19 model tiêu chuẩn được phân theo 6 cấp hành trình trục X (600, 800, 1000, 1200, 1500 và 1800 mm):

• Cấp X = 600 & 800 mm (3 Models): EXPERT 866 (600×800×600 mm, MPEe 1.2 + L/350 ~ 2.1 + L/300 μm, tải 800 kg) và EXPERT 1287, EXPERT 1587 (800×1200/1500×700 mm, MPEe 1.4 + L/350 ~ 2.3 + L/300 μm, tải 1000 kg).
• Cấp X = 1000 mm (5 Models): EXPERT 12108, EXPERT 15108, EXPERT 22108, EXPERT 25108, EXPERT 30108 (chiều cao Z = 800 mm, hành trình Y từ 1200 đến 3000 mm, MPEe 1.7 + L/350 ~ 2.7 + L/300 μm, tải 1500 – 1800 kg).
• Cấp X = 1200 mm (4 Models): EXPERT 151210, EXPERT 221210, EXPERT 251210, EXPERT 301210 (chiều cao Z = 1000 mm, hành trình Y từ 1500 đến 3000 mm, MPEe 2.1 + L/350 ~ 3.1 + L/300 μm, tải 2000 kg).
• Cấp X = 1500 mm (3 Models): EXPERT 221510, EXPERT 251510, EXPERT 301510 (chiều cao Z = 1000 mm, hành trình Y từ 2200 đến 3000 mm, MPEe 2.5 + L/350 ~ 3.5 + L/300 μm, tải 2200 kg).
• Cấp X = 1800 mm (4 Models): EXPERT 251810, EXPERT 301810, EXPERT 351810, EXPERT 401810 (chiều cao Z = 1000 mm, hành trình Y từ 2500 đến 4000 mm, MPEe 2.9 + L/350 ~ 3.9 + L/300 μm, tải 2500 kg).

7. Thiết kế bệ máy thế hệ mới tương thích hệ thống cách ly rung động chủ động/thụ động & Bảo vệ an toàn đa cấp

• Bệ đỡ máy thế hệ mới chống rung chấn: Tương thích hoàn toàn với hệ thống cách ly rung động thụ động hiệu suất cao hoặc hệ thống đệm khí chống rung chủ động (Active Air Vibration Isolation), đáp ứng nhu cầu lắp đặt tại các nhà máy gần nguồn chấn động mạnh hoặc đo lường trực tuyến.
• Hệ thống giám sát nguồn khí tự động (0.6 ~ 0.8 MPa) & Bảo vệ chống va chạm đa tầng.

8. Bảng thông số kỹ thuật chi tiết của dòng máy đo 3D CMM LEAD EXPERT Series (Full 19 Models)

Dưới đây là bảng thông số kỹ thuật nguyên bản đầy đủ của toàn bộ 19 model thuộc dòng CMM LEAD EXPERT Series theo tiêu chuẩn ISO 10360-2:

9. Danh mục cấu hình linh kiện tiêu chuẩn và phụ kiện tùy chọn nâng cao

• Thân máy chính LEAD EXPERT Series: Bàn đá Granite nguyên khối, thanh dẫn hướng chữ nhật 3 trục, truyền động ma sát kim loại tự thích ứng, cột trụ cách nhiệt 2 lớp và ổ đệm khí bao quanh 4 mặt.
• Hệ thống đầu đo Renishaw (UK): PH10MQ / PH10M / PH10T, PH20, SP25M, SP80, TP200, TP20 kèm khay thay kim tự động FCR25 / MCR20.
• Điều khiển & Phần mềm: Bộ điều khiển CNC NOVA, xi-lanh Festo (Đức), xích dẫn cáp igus (Đức), lọc khí SMC (Nhật Bản), phần mềm Rational DMIS / Visual DMIS.

10. Ứng dụng thực tế trong ngành động cơ ô tô, hàng không, khuôn mẫu chính xác cao, bánh răng và năng lượng mới

• Sản xuất động cơ & Hộp số ô tô (Powertrain): Quét liên tục độ tròn, độ trụ, độ đồng trục của lốc máy (Cylinder Block), nắp máy (Cylinder Head), trục khuỷu, trục cam và vỏ hộp số EV.
• Chế tạo bánh răng, trục vít & Cánh tuabin: Đo quét biên dạng 3D với đầu đo SP25M/SP80 đạt độ lặp lại micromet.
• Khuôn mẫu chính xác cao & Điện tử tiêu dùng: Kiểm tra khuôn đúc hợp kim magie/nhôm, khung vỏ laptop và linh kiện bán dẫn.

11. Hướng dẫn quy trình 5 bước đo quét liên tục (Continuous Scanning) trên máy CMM LEAD EXPERT Series

1. Bước 1 – Khởi động máy & Kích hoạt hệ thống bù nhiệt tự động: Kiểm tra nguồn khí 0.6 ~ 0.8 MPa và lấy chuẩn gốc máy.
2. Bước 2 – Hiệu chuẩn đầu quét Renishaw SP25M / PH20: Hiệu chuẩn tự động các góc xoay và hệ số độ cứng kim đo trên quả cầu chuẩn.
3. Bước 3 – Nhập mô hình CAD 3D & Thiết lập hệ tọa độ chi tiết: Đồng bộ phôi thực tế trên bàn đá Granite với mô hình CAD trên phần mềm DMIS.
4. Bước 4 – Thiết lập đường quét liên tục (Open/Closed Loop Scan, Cylinder Spiral Scan): Máy di chuyển êm ái nhờ truyền động ma sát kim loại, thu thập hàng ngàn điểm dữ liệu liên tục.
5. Bước 5 – Xuất biểu đồ phân tích biên dạng (Profile Analysis) & Báo cáo SPC: Đánh giá trực quan độ lồi/lõm của biên dạng và lưu trữ dữ liệu thống kê SPC.

12. So sánh hiệu quả: Máy đo 3D CMM LEAD EXPERT Series vs Máy CMM truyền động dây đai thông thường

13. Nhận định chuyên gia đo lường và phản hồi thực tế từ các nhà máy sản xuất động cơ – hộp số

Tại các nhà máy gia công lốc máy, hộp số ô tô và khuôn mẫu độ chính xác cao, dòng CMM LEAD EXPERT Series (tiêu biểu là các model EXPERT 866, EXPERT 1287, EXPERT 12108, EXPERT 15108 và EXPERT 251210) được đánh giá là dòng máy chủ lực mang lại hiệu suất đo quét Scanning mượt mà và ổn định nhất nhờ cơ cấu truyền động ma sát kim loại độc quyền và cột trụ cách nhiệt kép.

14. Câu hỏi thường gặp (FAQ) về máy đo tọa độ 3D CMM độ chính xác cao LEAD EXPERT Series

Câu 1: Khi nào nên chọn dòng EXPERT Series thay vì dòng FLY Series?
Khi nhà máy yêu cầu độ chính xác cao hơn (từ 1.2 + L/350 μm so với 1.5 + L/330 μm), thường xuyên sử dụng đầu đo quét liên tục SP25M / SP80, hoặc cần dải hành trình trung – lớn (từ 1000×1200×800 mm lên tới 1800×4000×1000 mm với tải trọng phôi tới 2500 kg).

Câu 2: Hệ thống truyền động ma sát kim loại có bị mòn hay trượt không?
Cơ cấu truyền động ma sát kim loại tự thích ứng của LEAD được cấp bằng sáng chế với vật liệu hợp kim siêu cứng chống mài mòn và cơ cấu tự động bù lực ép liên tục, đảm bảo không trượt và không cần bảo trì thay dây đai định kỳ.

Câu 3: Máy có lắp đặt được ở khu vực gần xưởng gia công CNC không?
Có. Nhờ cột trụ 2 lớp cách nhiệt chống gió điều hòa và chân đế thế hệ mới tương thích hệ thống chống rung thụ động/chủ động, máy hoạt động rất ổn định ngay cả gần khu vực sản xuất.
