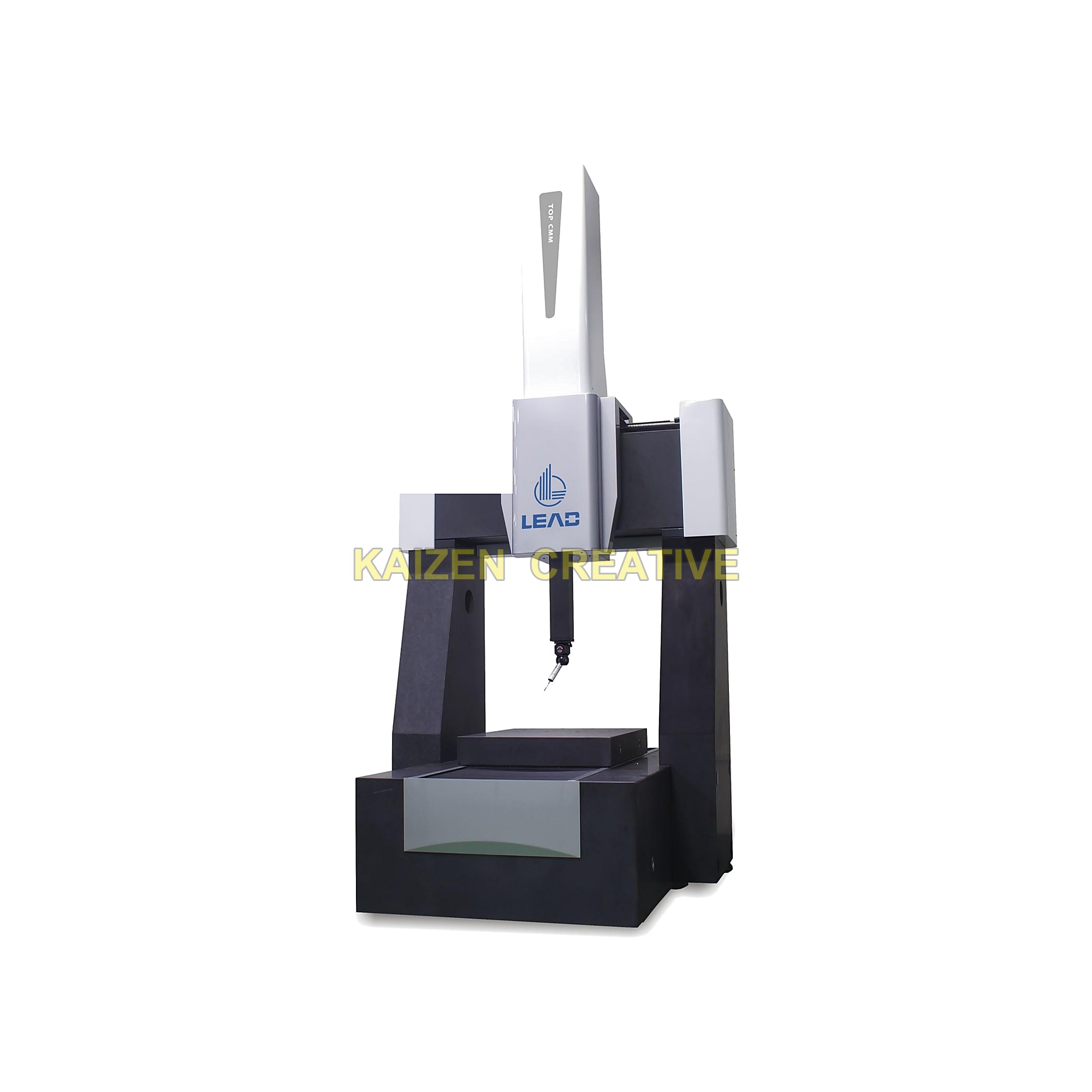

Máy Đo Tọa Độ 3D CMM Cầu Cố Định Độ Chính Xác Siêu Cao LEAD TOP Series (Model TOP 866 / TOP 1086 / TOP 1286 / TOP 12108)

1. Tổng quan đột phá: Vì sao máy đo tọa độ 3D CMM cầu cố định LEAD TOP Series đạt độ chính xác siêu cao 0.6 + L/400 μm?

Trong phân khúc cao cấp nhất của ngành đo lường tọa độ không gian 3 chiều — nơi yêu cầu kiểm định các loại dưỡng chuẩn (Master Gauges), vòng chuẩn, bánh răng chuẩn cấp 1–2, khuôn thấu kính quang học phi cầu, linh kiện hàng không vũ trụ và van thủy lực siêu chính xác — sai số cho phép chỉ tính bằng phần mười micromet (Sub-micron). Để chinh phục giới hạn khắt khe này, LEAD Metrology đã phát triển dòng máy đo tọa độ 3D CMM cầu cố định độ chính xác siêu cao LEAD TOP Series (Ultra-High Accuracy Fixed Bridge CMM, gồm 4 model: TOP 866, TOP 1086, TOP 1286 và TOP 12108).

Khác biệt hoàn toàn với máy CMM cầu di động thông thường, CMM LEAD TOP Series ứng dụng kết cấu khung cầu cố định nguyên khối (Fixed Bridge) kết hợp bàn làm việc di chuyển dọc trục Y (Movable Table) và tổng khối lượng thân máy đá Granite đầm chắc từ 5000 kg đến 7600 kg. Thiết kế này đạt độ chính xác thể tích đỉnh cao MPEe chỉ từ 0.6 + L/400 μm, xứng đáng là thiết bị chuẩn gốc (Reference Standard) trong hệ thống thiết bị đo lường phòng thí nghiệm trung tâm và viện nghiên cứu.

2. Phân tích thực trạng: 4 giới hạn vật lý của máy CMM cầu di động khi đo kiểm dưỡng chuẩn, bánh răng cấp 1 và linh kiện quang học

• Sai số góc lắc (Yawing & Pitching) khi cả khung cầu di chuyển: Ở máy CMM cầu di động, khi khung cầu nặng di chuyển dọc trục Y bằng cơ cấu dẫn động một bên, sự chênh lệch lực quán tính giữa hai chân cầu gây ra vi biến dạng xoắn.
• Sai số Abbe (Abbe Error) do khoảng cách từ thước quang đến điểm đo lớn: Khi thước quang bố trí xa vị trí bàn gá phôi, mọi độ nghiêng góc vi mô của thanh dẫn hướng đều bị khuếch đại thành sai số tuyến tính tại đầu kim đo.
• Biến dạng uốn của thanh dẫn hướng tiết diện hở: Các thanh dẫn hướng không khép kín dễ bị biến dạng dưới tác dụng của trọng lực và áp suất đệm khí.
• Độ nhiễu khi quét biên dạng liên tục (Continuous Scanning): Để sử dụng tối đa hiệu năng của đầu quét SP25M / SP80 ở cấp độ dưới 1 μm, thân máy bắt buộc phải có độ cứng tĩnh và động cực đại.

Dòng máy đo 3D CMM LEAD TOP Series được sinh ra để xóa bỏ hoàn toàn 4 giới hạn vật lý trên thông qua kết cấu cầu cố định khép kín và nguyên lý thiết kế đồng tâm khối lượng.

3. Kết cấu cầu cố định & bàn máy di động (Fixed Bridge & Movable Table) triệt tiêu hoàn toàn biến dạng động học

• Khung cầu cố định khóa chặt vào bệ đá Granite (Fixed Bridge Structure): Hai cột trụ và dầm ngang X được cố định vĩnh cửu với bệ máy tạo thành một khung cổng khép kín siêu cứng vững, hoàn toàn không di chuyển trong quá trình đo, loại bỏ 100% sai số lắc ngang và biến dạng quán tính của khung cầu.
• Bàn máy đá Granite di động chính xác cao (Movable Granite Table): Chuyển động trục Y được thực hiện bởi bàn đá Granite trượt trên hệ thống thanh dẫn hướng trung tâm có ổ đệm khí bao quanh, đảm bảo quỹ đạo thẳng tuyệt đối.
• Trọng lượng thân máy siêu đầm chắc (5000 kg – 7600 kg): Khối lượng đá Granite lớn giúp máy hấp thụ triệt để các rung động tần số cao và duy trì quán tính nhiệt cực kỳ ổn định.

4. Truyền động sát tâm khối lượng, thước quang đặt sát phôi giảm sai số Abbe & Ray Granite khép kín tự làm sạch

• Vị trí truyền động đặt sát tâm khối lượng (Drive Close to Mass Center): Lực dẫn động của cả 3 trục được bố trí đi qua gần tâm khối lượng nhất của cụm di trượt, triệt tiêu mô-men quay ký sinh khi máy tăng tốc hoặc hãm dừng.
• Thước quang học độ phân giải cao đặt sát phôi đo (Minimized Abbe Error): Giảm thiểu tối đa khoảng cáchƫ Abbe giữa tâm kim đo và trục thước quang, đưa độ chính xác đo chiều dài đạt tới 0.6 + L/400 μm.
• Thanh dẫn hướng đá Granite cấu trúc khép kín & Đệm khí tự làm sạch: Cả 3 trục đều sử dụng thanh dẫn hướng đá Granite tiết diện lớn cấu trúc khép kín (Closed Structure) kết hợp ổ đệm khí tiền nén tự làm sạch bề mặt, đạt tiêu chuẩn kỹ thuật Werka ultra-high precision metrology.

5. Hệ thống đầu quét liên tục siêu chính xác Renishaw SP25M / SP80, điều khiển NOVA & Phần mềm DMIS chuẩn PTB Đức

• Tối ưu hóa cho đầu đo quét liên tục Renishaw SP25M & SP80: Kết cấu cầu cố định siêu cứng vững giúp phát huy 100% độ chính xác của đầu quét quang học Renishaw SP25M và đầu quét thước nhiễu xạ Renishaw SP80 (độ phân giải 0.02 μm, mang được kim đo dài tới 800 mm), bên cạnh các hệ đầu đo PH10MQ, PH20, TP200.
• Hệ thống điều khiển servo kỹ thuật số NOVA & Bù nhiệt tự động: Tích hợp thuật toán nội suy không gian 3D siêu mịn và mạng lưới cảm biến nhiệt độ độ chính xác cao.
• Phần mềm Rational DMIS / Visual DMIS đạt chứng nhận PTB Đức: Cung cấp trọn bộ mô-đun phân tích chuyên sâu cho bánh răng chuẩn, trục vít, cánh tuabin, trục cam, ren chuẩn và bề mặt quang học tự do.

6. Phân tích chi tiết 4 model dòng CMM LEAD TOP Series: TOP 866, TOP 1086, TOP 1286 và TOP 12108

• Model TOP 866: Phạm vi đo X×Y×Z đạt 600 × 800 × 600 mm, kích thước máy 2170 × 1590 × 3450 mm, tải trọng phôi 300 kg, trọng lượng máy 5000 kg, độ chính xác siêu cao MPEe = 0.6 + L/400 ~ 1.2 + L/300 μm.
• Model TOP 1086: Phạm vi đo X×Y×Z đạt 800 × 1000 × 600 mm, kích thước máy 2570 × 1790 × 3450 mm, tải trọng phôi 500 kg, trọng lượng máy 6300 kg, độ chính xác MPEe = 0.8 + L/400 ~ 1.3 + L/300 μm.
• Model TOP 1286: Phạm vi đo X×Y×Z đạt 800 × 1200 × 600 mm, kích thước máy 2970 × 1790 × 3450 mm, tải trọng phôi 500 kg, trọng lượng máy 6900 kg, độ chính xác MPEe = 0.8 + L/400 ~ 1.3 + L/300 μm.
• Model TOP 12108: Phạm vi đo X×Y×Z đạt 1000 × 1200 × 800 mm, kích thước máy 2970 × 1990 × 3850 mm, tải trọng phôi 500 kg, trọng lượng máy 7600 kg, độ chính xác MPEe = 1.0 + L/400 ~ 1.6 + L/300 μm.

7. Hệ thống giám sát khí nén tự động, cách ly rung động nền móng & Bù nhiệt độ phòng chuẩn Metrology Lab

• Giám sát áp suất nguồn khí tự động (0.6 ~ 0.8 MPa): Ngắt an toàn tức thì nếu áp suất khí sụt giảm, bảo vệ tuyệt đối bề mặt thanh dẫn hướng Granite cấp 000.
• Hệ thống giảm chấn khí nén chủ động / thụ động: Cách ly hoàn toàn rung động mặt đất xung quanh phòng thí nghiệm.

8. Bảng thông số kỹ thuật chi tiết của dòng máy đo 3D CMM độ chính xác siêu cao LEAD TOP Series (Full 4 Models)

Dưới đây là bảng thông số kỹ thuật đầy đủ của cả 4 model thuộc dòng CMM LEAD TOP Series theo tiêu chuẩn ISO 10360-2:

9. Danh mục cấu hình tiêu chuẩn phòng Lab hiệu chuẩn và phụ kiện đầu đo quét 3D

• Thân máy cầu cố định LEAD TOP Series: Khung cầu đá Granite cố định nguyên khối, bàn đá Granite di động, thanh dẫn hướng khép kín và hệ thống giảm chấn.
• Hệ thống đầu đo siêu chính xác Renishaw (UK): Đầu quét liên tục SP25M / SP80, củ xoay tự động PH10MQ hoặc đầu đo áp điện TP200 kèm trạm thay kim tự động FCR25 / SCR200.
• Tủ điều khiển & Phần mềm: Bộ điều khiển CNC NOVA, hệ thống bù nhiệt độ tự động đa kênh, phần mềm Rational DMIS / Visual DMIS bản quyền.

10. Ứng dụng thực tế tại Viện Đo lường, trung tâm hiệu chuẩn dưỡng chuẩn, hàng không vũ trụ, bánh răng chính xác và khuôn quang học

• Viện Đo lường & Trung tâm Hiệu chuẩn (Calibration Labs): Kiểm định dưỡng kiểm chuẩn (Ring Gauge, Plug Gauge, Snap Gauge), căn mẫu bậc và đồ gá chuẩn.
• Ngành hàng không vũ trụ & Quốc phòng: Đo biên dạng cánh tuabin phản lực, kim phun nhiên liệu, van servo thủy lực và con quay hồi chuyển.
• Chế tạo bánh răng chuẩn & Khuôn thấu kính quang học: Quét biên dạng thân khai răng (Involute & Lead) cấp chính xác DIN 1–3 và lõi khuôn ép thấu kính camera.

11. Hướng dẫn quy trình 5 bước đo kiểm chuẩn cấp Sub-Micron trên máy CMM LEAD TOP Series

1. Bước 1 – Ổn định môi trường phòng chuẩn (20°C ± 0.5°C): Đảm bảo nhiệt độ phòng Lab ổn định và áp suất khí nén đạt 0.6 ~ 0.8 MPa.
2. Bước 2 – Cân bằng nhiệt chi tiết cần hiệu chuẩn: Đặt chi tiết lên bàn đá Granite di động và gắn cảm biến nhiệt độ vật liệu.
3. Bước 3 – Hiệu chuẩn ma trận đầu quét SP25M / SP80: Thực hiện hiệu chuẩn đa hướng trên quả cầu chuẩn Ceramic cấp độ cầu ≤ 0.05 μm.
4. Bước 4 – Quét liên tục biên dạng 3D mật độ điểm cao: Thu thập hàng nghìn điểm đo mỗi giây dọc theo bề mặt chi tiết.
5. Bước 5 – Phân tích sai số hình học & Cấp giấy chứng nhận hiệu chuẩn: Xuất biểu đồ độ tròn, độ trụ, biên dạng răng và chứng thư đo lường chuẩn ISO.

12. So sánh hiệu quả kỹ thuật: Máy CMM cầu cố định LEAD TOP Series vs Máy CMM cầu di động tiêu chuẩn

13. Nhận định chuyên gia hiệu chuẩn đo lường và phản hồi từ các phòng thí nghiệm trung tâm

Các chuyên gia hiệu chuẩn ISO/IEC 17025 đánh giá CMM LEAD TOP Series (đặc biệt là model TOP 866 với MPEe 0.6 + L/400 μm và TOP 1086) là một trong số ít các dòng máy CMM cầu cố định đạt đẳng cấp phòng Lab chuẩn quốc gia với mức chi phí đầu tư và vận hành hợp lý hơn rất nhiều so với các dòng máy Châu Âu cùng phân khúc.

14. Câu hỏi thường gặp (FAQ) về máy đo tọa độ 3D CMM độ chính xác siêu cao LEAD TOP Series

Câu 1: Vì sao máy TOP 866 có cùng phạm vi đo 600×800×600 mm như FLY 866 nhưng nặng tới 5000 kg?
Do TOP 866 sử dụng kết cấu khung cầu đá Granite cố định khép kín và hệ thống bệ trượt bàn máy tiết diện cực lớn nhằm triệt tiêu mọi rung động và biến dạng cơ học, giúp đạt độ chính xác siêu cao 0.6 + L/400 μm.

Câu 2: Đầu đo nào phù hợp nhất với dòng máy CMM LEAD TOP Series?
Để khai thác tối đa độ chính xác 0.6 + L/400 μm, cấu hình khuyến nghị hàng đầu là đầu đo quét liên tục Renishaw SP25M (gắn trên củ xoay PH10MQ) hoặc đầu quét siêu chính xác Renishaw SP80.

Câu 3: Máy có đi kèm phần mềm đo bánh răng và cánh tuabin không?
Có. Phần mềm Rational DMIS / Visual DMIS hỗ trợ đầy đủ các mô-đun đo bánh răng trụ, bánh răng côn, trục vít, cam và cánh tuabin theo tiêu chuẩn DIN/AGMA/ISO.
