Máy Đo Tọa Độ 3D CMM Dạng Cổng Gantry Siêu Trường Siêu Trọng LEAD GREAT-D Series (Model GREAT-D Y 2012 – GREAT-D Y 5030)

1. Tổng quan đột phá: Vì sao máy đo tọa độ 3D CMM dạng cổng LEAD GREAT-D Series là đỉnh cao đo lường siêu trường siêu trọng?

Trong các lĩnh vực công nghiệp mũi nhọn như chế tạo máy bay, đóng tàu, động cơ hàng hải, tuabin điện gió, máy công cụ hạng nặng và phương tiện vận tải đường sắt, các chi tiết gia công thường có kích thước dài từ 4 đến 10 mét, rộng từ 2 đến 5 mét và nặng hàng chục tấn. Đối với những cấu kiện khổng lồ này, chỉ có cấu trúc máy đo tọa độ dạng cổng đặt sàn (Floor-Standing Gantry CMM) mới đủ không gian mở để cẩu trục đưa phôi vào trực tiếp và thực hiện đo lường tự động CNC với độ chính xác micromet.

Máy đo tọa độ 3D CMM dạng cổng LEAD GREAT-D Series (Gantry CMMs, gồm 10 dải model từ GREAT-D Y 2012 đến GREAT-D Y 5030) của LEAD Metrology được thiết kế chuyên biệt cho các chi tiết siêu trường siêu trọng với hành trình trục X từ 2000 đến 5000 mm, trục Z từ 1200 đến 3000 mm và trục Y tùy chọn từ 3000 đến 10000 mm (10 mét). Nhờ trang bị hệ thống thước quang kép (Dual Optical Scales), thanh dẫn hướng đá Granite tự nhiên trên cả 3 trục cùng ổ đệm khí bao quanh tự làm sạch, CMM LEAD GREAT-D Series đạt độ chính xác thể tích vượt trội MPEe từ 3.3 + 3.3L/1000 μm, khẳng định vị thế dẫn đầu trong phân khúc thiết bị đo lường siêu trường siêu trọng.

2. Phân tích thực trạng: 4 thách thức kỹ thuật khi đo kiểm cấu kiện hàng không, đóng tàu, năng lượng gió và thân máy hạng nặng

• Sai số đồng bộ giữa hai bên dầm chính khi khẩu độ ngang quá rộng (2 – 5 mét): Khi dầm ngang X có khẩu độ lên tới 4 – 5 mét, nếu chỉ trang bị một thước quang đơn sẽ phát sinh sai số góc lệch (Yaw error) giữa hai bên dầm dẫn hướng trục Y.
• Hiện tượng xoắn trục Z khi vươn sâu tới 2 – 3 mét: Trục Z dài tới 2000 – 3000 mm chịu mô-men uốn và xoắn rất lớn khi gia tốc hoặc khi mang củ đầu đo nặng.
• Hạn chế không gian bốc dỡ phôi nặng hàng chục tấn: Các máy CMM có bàn máy liền khối thông thường không thể chịu được phôi nặng 20 – 50 tấn hoặc gây cản trở xe nâng/cẩu trục.
• Bụi bẩn và độ ẩm trong nguồn khí nén tại xưởng cơ khí lớn: Dễ làm hỏng ổ đệm khí nếu không có hệ thống lọc khí chính xác tự động xả ngưng tụ.

Dòng máy đo 3D CMM dạng cổng LEAD GREAT-D Series giải quyết trọn vẹn mọi thách thức trên nhờ kết cấu cổng mở hoàn toàn, công nghệ thước quang kép đồng bộ và thiết kế trục Z chống xoắn độc quyền.

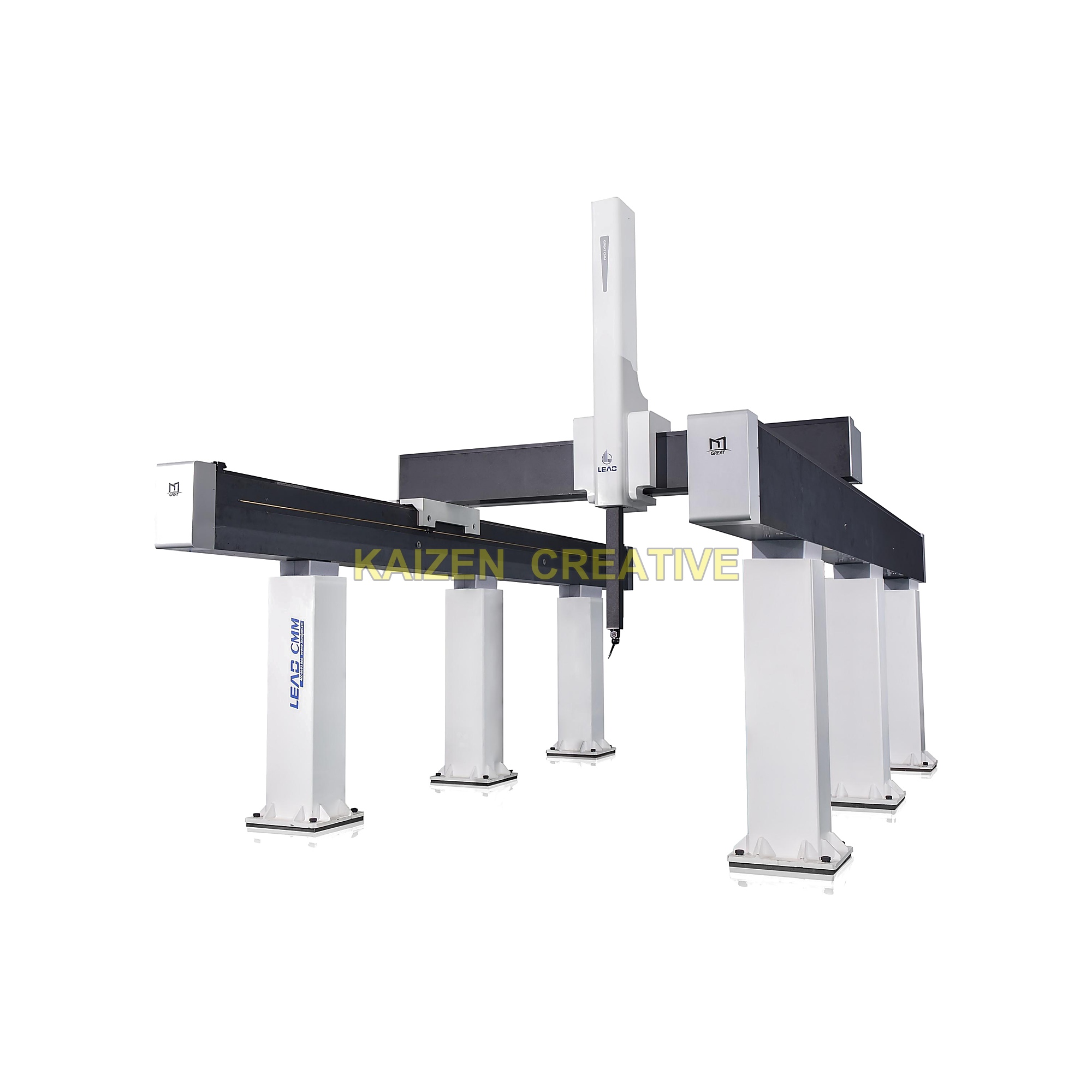

3. Kết cấu cổng Gantry không gian mở hoàn toàn, hệ thống thước quang kép (Dual Optical Scales) & Ray Granite 3 trục

• Cấu trúc cổng mở hoàn toàn (Open Gantry Structure): Cho phép người vận hành tiếp cận vùng đo từ cả 4 phía và cẩu hạ trực tiếp các phôi siêu trường siêu trọng vào giữa hai hàng cột trụ một cách dễ dàng, an toàn.
• Hệ thống thước quang kép độ chính xác cao (Dual Optical Scales): Hai bên dầm dẫn hướng trục Y được trang bị đồng thời hai hệ thống thước quang độc lập kết hợp điều khiển đồng bộ trục kép, triệt tiêu hoàn toàn sai số góc lệch ngang và đảm bảo độ chính xác cao trên suốt chiều dài 3 – 10 mét.
• Thanh dẫn hướng đá Granite tự nhiên trên cả 3 trục (3-Axis Granite Guide Rails): Cả 3 trục X, Y, Z đều sử dụng đá Granite chất lượng cao có cùng hệ số giãn nở nhiệt, duy trì sự ổn định hình học tuyệt vời trước biến thiên nhiệt độ môi trường.

4. Thiết kế chống xoắn trục Z hành trình 3000 mm, ổ đệm khí bao quanh (Encircling Air Bearings) & Lọc khí tự động xả

• Thiết kế chống xoắn trục Z (Anti-Torsion Z-Axis Design): Đảm bảo trục Z không bị xoay hay võng ngay cả khi vươn dài tới 2000 mm hoặc 3000 mm, giữ cho đầu dò Renishaw luôn đạt độ chính xác chạm điểm cao nhất.
• Ổ đệm khí bao quanh tự làm sạch (Encircling Self-Cleaning Air Bearings): Tất cả các thanh dẫn hướng đều sử dụng ổ đệm khí bao quanh có độ cứng vững cao và khả năng tự làm sạch bề mặt trượt.
• Hệ thống lò xo phi tuyến tính (Non-linear Spring System): Giảm thiểu tối đa ảnh hưởng của sai số vi mô trên thanh dẫn hướng dài lên kết quả đo, đạt tiêu chuẩn kỹ thuật Werka gantry coordinate measuring systems.
• Bộ lọc khí chính xác nhập khẩu kèm cơ cấu xả tự động (Auto-Drainage Air Filter): Đảm bảo nguồn khí nén (0.6 ~ 0.8 MPa) đi vào ổ đệm khí luôn khô sạch tuyệt đối, bảo vệ an toàn hệ thống dẫn hướng.

5. Hệ thống đầu đo Renishaw UK, điều khiển đồng bộ trục kép NOVA & Phần mềm đo lường CAD 3D khổ lớn

• Hệ sinh thái đầu đo Renishaw (UK): Trang bị củ đầu đo xoay tự động PH10M / PH10MQ, đầu đo 5 trục PH20, đầu quét liên tục độ chính xác cao SP25M / SP80 (hỗ trợ gắn kim đo dài tới 500 – 800 mm) và trạm thay đầu đo tự động ACR3 / FCR25.
• Tủ điều khiển CNC NOVA Master-Slave Dual-Drive: Điều khiển đồng bộ hai động cơ servo trục Y theo thời gian thực kết hợp hệ thống bù nhiệt độ tự động đa điểm.
• Phần mềm Rational DMIS / Visual DMIS bản quyền: Hỗ trợ xử lý file CAD 3D dung lượng lớn, lập trình đo tự động bánh răng cỡ lớn, cánh tuabin, thân vỏ tàu thủy và khung máy công cụ.

6. Phân tích 10 dải model dòng CMM LEAD GREAT-D Series (Phạm vi đo lên tới X=5000 mm, Y=10000 mm, Z=3000 mm)

Dòng CMM LEAD GREAT-D Series cung cấp 10 dải model tiêu chuẩn theo tiết diện X × Z và chiều dài trục Y linh hoạt:

• GREAT-D Y 2012 & GREAT-D Y 2015: Khẩu độ ngang X = 2000 mm, chiều cao Z = 1200 mm / 1500 mm, hành trình trục Y tùy chọn 3000 / 4000 / 5000 / 6000 / 7000 / 8000 mm, độ chính xác MPEe 3.3 + 3.3L/1000 ~ 5 + 5L/1000 μm.
• GREAT-D Y 2515 & GREAT-D Y 3015: Khẩu độ ngang X = 2500 mm / 3000 mm, chiều cao Z = 1500 mm, hành trình trục Y từ 4000 đến 8000 mm, độ chính xác MPEe 3.5 + 3.5L/1000 ~ 6 + 6L/1000 μm.
• GREAT-D Y 2520 & GREAT-D Y 3020: Khẩu độ ngang X = 2500 mm / 3000 mm, chiều cao Z = 2000 mm, hành trình trục Y từ 4000 đến 10000 mm, độ chính xác MPEe 3.8 + 3.5L/1000 ~ 7 + 7L/1000 μm.
• GREAT-D Y 4020 & GREAT-D Y 4030: Khẩu độ ngang X = 4000 mm, chiều cao Z = 2000 mm / 3000 mm, hành trình trục Y từ 5000 đến 10000 mm, độ chính xác MPEe từ 5.5 + 4.5L/1000 μm.
• GREAT-D Y 5020 & GREAT-D Y 5030: Khẩu độ ngang X = 5000 mm (5 mét), chiều cao Z = 2000 mm / 3000 mm (3 mét), hành trình trục Y từ 6000 đến 10000 mm (10 mét), đáp ứng các cấu kiện công nghiệp khổng lồ nhất hiện nay.

7. Hệ thống giám sát khí nén tự động, lò xo phi tuyến tính & Cơ chế an toàn đa vùng cho máy CMM Gantry

• Hệ thống giám sát nguồn khí tự động: Bảo vệ ổ đệm khí trước mọi biến động áp suất nguồn khí 0.6 ~ 0.8 MPa.
• Bảo vệ an toàn đa vùng (Multi-Zone Safety Protection): Kết hợp hàng rào cảm biến quang điện an toàn xung quanh vùng làm việc Gantry, công tắc hành trình giới hạn đa cấp và mô phỏng chống va chạm trên phần mềm 3D.

8. Bảng thông số kỹ thuật chi tiết của dòng máy đo 3D CMM dạng cổng LEAD GREAT-D Series (Full 10 Model Series)

Dưới đây là bảng thông số kỹ thuật đầy đủ của 10 dải model thuộc dòng CMM LEAD GREAT-D Series theo tiêu chuẩn ISO 10360-2:

9. Danh mục cấu hình tiêu chuẩn và tùy chọn chuyên sâu cho hệ thống Gantry CMM

• Hệ thống kết cấu cổng Gantry LEAD GREAT-D Series: Cột trụ đỡ hạng nặng, dầm dẫn hướng đá Granite tự nhiên 3 trục, ổ đệm khí bao quanh tự làm sạch và hệ thống thước quang kép.
• Hệ thống đầu đo Renishaw (UK): PH10M / PH10MQ, PH20, SP25M, SP80, khay thay đầu đo tự động và bộ kim đo Sợi Carbon (Carbon Fiber Styli) chống võng.
• Tủ điều khiển & Phụ kiện: Hệ thống điều khiển đồng bộ trục kép CNC NOVA, bộ lọc khí tự động xả SMC, xi-lanh cân bằng Festo, xích dẫn cáp igus, phần mềm Rational DMIS / Visual DMIS và tùy chọn bàn gang chữ T chịu tải siêu trọng.

10. Ứng dụng thực tế trong ngành hàng không vũ trụ, đóng tàu, động cơ Diesel hàng hải, năng lượng điện gió và quốc phòng

• Ngành hàng không vũ trụ (Aerospace): Đo kiểm khung thân máy bay, dầm cánh, vỏ động cơ phản lực và đồ gá lắp ráp hàng không.
• Ngành năng lượng & Đóng tàu: Kiểm tra moay-ơ tuabin điện gió, hộp số điện gió, lốc động cơ Diesel tàu biển, chân vịt tàu thủy và vỏ tuabin thủy điện.
• Chế tạo máy công cụ & Phương tiện đường sắt: Đo kiểm thân máy phay giường CNC, bệ máy gia công trung tâm 5 trục và khung giá chuyển hướng tàu cao tốc.

11. Hướng dẫn quy trình 5 bước đo kiểm phôi siêu trường siêu trọng trên máy CMM LEAD GREAT-D Series

1. Bước 1 – Kiểm tra hệ thống lọc khí tự động xả & Bù nhiệt độ: Đảm bảo áp suất khí 0.6 ~ 0.8 MPa ổn định và kích hoạt các cảm biến bù nhiệt độ trên dầm máy và phôi.
2. Bước 2 – Đưa phôi siêu trường vào không gian cổng Gantry: Sử dụng cẩu trục nhà xưởng hạ chi tiết lên bệ đỡ hoặc bàn gang chữ T nằm giữa hai hàng cột trụ.
3. Bước 3 – Hiệu chuẩn hệ thống đầu đo & Kim nối dài Carbon: Hiệu chuẩn tự động các cấu hình kim đo và đầu quét SP25M/SP80 trên quả cầu chuẩn.
4. Bước 4 – Thiết lập gốc tọa độ phôi trên mô hình CAD 3D: Đồng bộ hệ tọa độ thực tế với bản vẽ thiết kế 3D.
5. Bước 5 – Thực hiện chu trình đo CNC tự động & Xuất chứng thư: Máy tự động di chuyển trên toàn không gian đo, thu thập dữ liệu điểm/quét biên dạng và xuất báo cáo nghiệm thu.

12. So sánh hiệu quả: Máy đo 3D CMM dạng cổng LEAD GREAT-D Series vs Thiết bị đo Laser Tracker / Cánh tay đo di động

13. Nhận định chuyên gia đo lường học và phản hồi từ các tập đoàn công nghiệp nặng

Các chuyên gia đo lường tại các nhà máy chế tạo máy công cụ, năng lượng điện gió và đóng tàu đánh giá CMM LEAD GREAT-D Series là chuẩn mực vàng cho bài toán kiểm định cấu kiện siêu trường siêu trọng nhờ sự kết hợp giữa ray dẫn hướng đá Granite cả 3 trục, hệ thống thước quang kép đồng bộ và thiết kế chống xoắn trục Z ưu việt.

14. Câu hỏi thường gặp (FAQ) về máy đo tọa độ 3D CMM dạng cổng LEAD GREAT-D Series

Câu 1: Cách đọc mã model dòng GREAT-D (ví dụ GREAT-D Y 3020) như thế nào?
Trong mã GREAT-D Y 3020, chữ Y đại diện cho hành trình trục Y tùy chọn (từ 4000 đến 10000 mm), số 30 đầu tiên là hành trình trục X = 3000 mm, và số 20 cuối là hành trình trục Z = 2000 mm (ví dụ model cụ thể GREAT-D 603020 có hành trình X×Y×Z = 3000 × 6000 × 2000 mm).

Câu 2: Tải trọng phôi của dòng máy Gantry GREAT-D có bị giới hạn không?
Do phần bệ đặt phôi hoàn toàn tách biệt với hệ thống cột trụ đỡ cổng Gantry, tải trọng phôi chỉ phụ thuộc vào kết cấu móng bê tông cốt thép của nhà xưởng, có thể chịu được các phôi nặng từ hàng chục đến hàng trăm tấn.

Câu 3: Có thể đặt hàng hành trình lớn hơn 10 mét cho trục Y không?
Có. Ngoài các kích thước tiêu chuẩn trong bảng, LEAD Metrology nhận thiết kế và chế tạo kích thước hành trình đặc biệt theo yêu cầu riêng của từng dự án.
